РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ QC5000-ITX/WIFI ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Материнская плата ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH (форм-фактор Mini-ITX)
• Краткое руководство по установке ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH
• Диск с ПО для ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH
  • 2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
  • 1 х экран панели с портами ввода-вывода
  • 1 x WiFi-антенна ASRock 2,4 ГГц (только для QC5000-ITX/WiFi)
  • 1 x винт модуля WiFi (только для QC5000-ITX / QC5000-ITX/PH)

1.2 Спецификация

Платформа	Форм-фактор Mini-ITXИспользование только твердотельных конденсаторовHigh Density Glass Fabric PCB
ЦП	4-ядерный процессор AMD FT3 Kabini A4-5000
Память	2 x гнездо DDR3 DIMMПоддержка модулей памяти DDR3 1600/1333/1066 Non-ECC UnbufferedМаксимальный объем системной памяти: 16 Гб
Гнездарасширения	1 x PCI Express 2.0 x16 гнезд (PCIE1: режим x4)1 x PCI Express Mini: для модуля WiFi
Графическаясистема	Видеоадаптер AMD RadeonTM HD 8330DirectX 11.1, Pixel Shader 5.0Максимальный объем совместно используемой памяти: 2 Gбчетыре выхода VGA: D-Sub, DVI-D, HDMI и DisplayPort 1.2Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) при 24 Гц и 4K x 2K (3840x2160) при 30 ГцПоддержка DVI-D с максимальным разрешением до 1920x1200 при 60 ГцПоддержка D-Sub с максимальным разрешением до 2048x1536 при 60 ГцПоддержка DisplayPort 1.2 с максимальным разрешением до 4K x 2K (4096x2160) при 30 ГцПоддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)Поддержка функции HDCP через порты DVI-I, HDMI и DisplayPort 1.2Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-I, HDMI и DisplayPort 1.2
Аудио	7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)Поддержка Premium Blu-ray AudioПоддержка защиты от перенапряжений (Полная защита (ASRock от выбросов напряжения))

ЛВС

• PCIE x1 Gigabit LAN 10/100/1000 M6/c
• Realtek RTL8111E
• Поддержка Wake-On-LAN
- Поддержка защиты от молнии/электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- Поддержка определения кабеля ЛВС
• Поддержка Energy Efficient Ethernet 802.3az
- Поддержка PXE

Беспрово - Модуль WiFi-802.11n

дная ЛВС

(то лько для

QC5000-ITX/ WiFi)

• 1T1R 150 Мбит/с в режиме IEEE 802.11n, 54 Мбит/с в режиме IEEE 802.11g, 11M Мбит/с в режиме IEEE 802.11b
• Поддержка режима станции (инфраструктурный режим или одноранговый режим)

Порты

ввода-

вывода

на задней

панели

• 1 x антенных порта (только для QC5000-ITX/WiFi)
• 1 x PS/2 мышь/для клавиатуры
- 1 x D-Sub
- 1 x DVI-D
- 1 x HDMI
- 1 x DisplayPort 1.2
• 1 х оптический выходной SPDIF
- 2 x USB 2.0 (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- 2 x USB 3.0 (4-ядерный процессор AMD FT3 Kabini A4-5000) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- 2 x USB 3.0 (Etron EJ188H) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)
- Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие устройства

• 2 x разъем SATA3 6,0 Гб/с 4-ядерный процессор AMD FT3 Kabini A4-5000, поддержка функций NCQ, AHCI и «горячей» замены
• 2 x разъем SATA3 6,0 Гб/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены

Разъемы

• 1 х колодка СОМ-порта
• 1 x колодка ТРМ
• 1 x разъем для вентилятора ЦП (3-контактный)
- 2 x разъема для вентилятора корпуса (1 x 4-контактный, 1 x 3-контактный)
• 1 x разъем питания ATX (24-контактный)
• 1 х аудиоразъем на передней панели
- 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- 1 х колодка USB 3.0 (поддержка 2 портов USB 3.0) Etron EJ188H (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

Особенности BIOS

• 32 М6 AMI UEFI Legal BIOS с поддержкой многоязычного ГИП
• Поддержка "Plug and Play"
• Совместимость с управлением энергопотреблением по АСРІ 1.1
  • Поддержка SMBIOS 2.3.1
  • Регулировка напряжений DRAM

Контроль оборудования

• Датчик температуры ЦП/корпуса питания
• Тахометр вентиляторов ЦП/корпуса питания
- Малошумящий вентилятор ЦП/корпуса
- Управление оборотами вентилятора ЦП/корпуса
- Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

oc

• Microsoft® Windows® 8.1 32-разрядная / 8.1 64-разрядная / 8 32-разрядная / 8 64-разрядная / 7 32-разрядная / 7 64-разрядная / XP 32-разрядная / XP 64-разрядная * USB 3.0 не поддерживается OC Windows® XP

Сертификация

• FCC, CE, WHQL
• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 3)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(См. стр. 1, № 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Разъемы Serial ATA3

(SATA3_1:

см. стр.1, № 8)

(SATA3_2:

(См. стр. 1, № 9)

(SATA3_A0:

(См. стр. 1, № 11)

(SATA3_A1:

(См. стр. 1, № 10)

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

Эти четырех разъемов

SATA3 предназначены

для подключения кабелей

SATA внутренних

запоминающих устройств

для передачи данных со

скоростью до 6,0 Гб/с.

Колодки USB 2.0.

(9-контактная, USB2_3)

(См. стр. 1, № 16)

(9-контактная, USB4_5)

(См. стр. 1, № 15)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Кроме двух портов USB 2.0

на материнской плате

также есть две колодки.

Каждая колодка USB 2.0

может поддерживать два

порта.

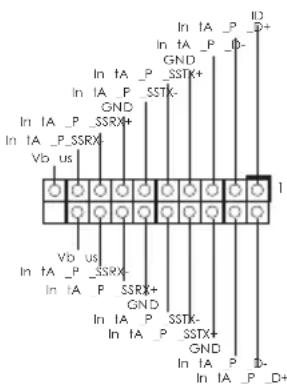

Колодка USB 3.0

(19-контактная,

USB3_2_3)

(См. стр. 1, № 1)

In tA_P GND I2D+ In tA_P SSTX- GND In tA_P GND In tA_P SSRX+ In tA_P_SSRX- Vb us In tA_P SSRX- GND In tA_P SSRX+ GND In tA_P SSTX- GND In tA_P GND In tA_P_D+ In tA_P_D+ 1

Кроме четыре портов

USB 3.0 на панели ввода-

вывода на материнской

плате также есть одна

колодка. Каждая

колодка USB 3.0 может

поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_

AUDIO1)

(См. стр. 1, № 18)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
Е. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(См. стр. 1, № 12)

DUMMY SPEAKER

Предназначена для

подключения динамика корпуса.

Разъемы вентиляторов корпуса

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 4)

(3-контактный, CHA_ FAN2)

(См. стр. 1, № 6)

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

FAN_SPEED

Разъемы вентиляторов ЦП

(3-контактный, CPU_FAN1)

(См. стр. 1, № 13)

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

Разъем питания АТХ

(24-контактный,

ATXPWR1)

(См. стр. 1, № 5)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ.

Чтобы использовать

20-контактный разъем

его вдоль контакта 1 и контакта 13.

Колодка

последовательного

порта

(9-контактная, COM1)

(См. стр. 1, № 14)

Колодка COM1

поддерживает

подключение модуля

последовательного порта.

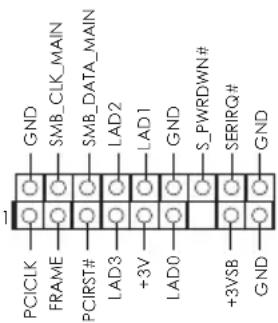

Колодка ТРМ

(17-контактная, TPMS1)

(См. стр. 1, № 17)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

Этот разъем обеспечивает поддержку системы

Trusted Platform Module (TPM), которая способн

обеспечить надежное

хранение ключей,

цифровых сертификатов, паролей и данных.

Система ТРМ также повышает уровень

сетевой безопасности,

защищает цифровые

идентификаторы и

обеспечивает целостность платформы.
