KULLANIM KILAVUZU QC5000-ITX/WIFI ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH Anakartı (Mini-ITX Form Faktörü)
• ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH Hızlı Kurulum Kılavuzu
  • ASRock QC5000-ITX/WiFi / QC5000-ITX / QC5000-ITX/PH Destek CD'si
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
  • 1 x I/O Panel Kalkanı
• 1 x ASRock WiFi 2.4GHz Anten (yalnızca QC5000-ITX/WiFi için)
• 1 x WiFi Modül Vidası (yalnızca 1 x WiFi Modül Vidası (yalnızca QC5000-ITX / QC5000-ITX/PH için)

1.2 Özellikler

Platform	Mini-ITX Form FaktörüTam Katı Bağlayıcı tasarımıYüksek Yoğunluklu Cam Elyaflı Kumaş PCB
CPU	AMD FT3 Kabini A4-5000 Dört Çekirdek APU
Bellek	2 x DDR3 DIMM yuvalarıDDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği desteklerMaksimum sistem belleği kapasitesi: 16GB
GenişletmeYuvası	1 x PCI Express 2.0 x16 yuva (PCIE1: x4 modu)1 x mini-PCI Express yuvası: WiFi modulü için
Grafikler	AMD RadeonTM HD 8330 grafi kDirectX 11.1, Pixel Shader 5.0Maksimum paylaşılan bellek 2GBDört VGA Çıkışı seçeneği: D-sub, DVI-D, HDMI ve DisplayPort 1.24K x 2K (4096x2160) @ 24Hz ve 4K x 2K (3840x2160) @ 30Hz'ye kadar HDMI Teknolojisini destekler1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler2048x1536 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler4K x 2K (4096x2160) @ 30Hz'ye kadar DisplayPort 1.2 desteklerHDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)DVI-D, HDMI ve DisplayPort 1.2 bağlantı noktaları ile HDCP işlevini desteklerDVI-D, HDMI ve DisplayPort 1.2 bağlantı noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütme özelliklerini destekler
Ses	İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)Üstün Blu-ray ses desteğiDalgalanma Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111E
• LAN Açılışını Destekler
- Yıldırım/ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)
• LAN Kablo Algılama'yı destekler
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler

Kablosuz

WiFi-802.11n modülü

LAN (yalnızca

- 1T1R 150Mbps IEEE 802.11n / 54Mbps IEEE 802.11g / 11Mbps IEEE 802.11b

QC5000-ITX/

- İstasyon modunu destekler (Altyapı modu ve Ad-hoc modu)

WiFi için)

Arka Panel I/O

• 1 x Anten Bağlantı Noktaları (yalnızca QC5000-ITX/WiFi için)
  • 1 x PS/2 Fare/Klavye Bağlantı Noktası
  • 1 x D-Sub Bağlantı Noktası
  • 1 x DV-D Bağlantı Noktası
  • 1 x HDMI Bağlantı Noktası
  • 1 x DisplayPort 1.2 Bağlantı Noktası
  • 1 x Optik SPDIF Çıkışı Bağlantı Noktası
• 2 x USB 2.0 Bağlantı noktası (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))
• 2 x USB 3.0 Bağlantı noktası (AMD FT3 Kabini A4-5000 Dört Çekirdek APU) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))
• 2 x USB 3.0 Bağlantı noktası (Etron EJ188H) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))
• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)
• HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

• 2 x AMD FT3 Kabini A4-5000 Dört Çekirdek APU SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug” işlevlerini destekler
• 2 x ASMedia ASM1061 SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug” işlevlerini destekler

Bağlayıcı

• 1 x COM Bağlantı noktası bağlantısı
- 1 x TPM bağlantısı
• 1 x CPU Fan bağlayıcısı (4-pin)
- 2 x Kasa Fanı bağlayıcıları (1 x 4-pin, 1 x 3-pin)
- 1 x 24 pin ATX güç bağlayıcısı
- 1 x Ön panel ses bağlayıcısı
- 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))
- 1 x Etron EJ188H USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler) (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))

BIOS Özelliği

• Çok dilli GUI Desteği ile 32Mb AMI UEFI Legal BIOS
• “Tak Çalıştır”ı destekler
• ACPI 1.1 Uyumluluğu Uyandırma Olayları
• SMBIOS 2.3.1 Desteği
  • DRAM Voltaj Çoklu Ayarı

Donanim

• CPU/Kasa Sıcaklığı Tespiti
• CPU/Kasa Fanı Devirölçer
• CPU/Kasa Sessiz Fan
• CPU/Kasa Fanı Çoklu Hız Kontrolü
• Voltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore

os

- Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit * USB 3.0, Windows® XP tarafından desteklenmez

Belgeler

- FCC, CE, WHQL - ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short Open 1 2 3

CMOS'u Temizle Bağlantı Teli

(CLRCMOS1)

(bkz. sf.1, No. 3)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Gücü LED):

Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıkyen (S5) LED ışık kapanır.

HDLED (Sabit Disk Aktivitesi LED):

Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Seri ATA3 Bağlayıcıları

(SATA3_1:

bkz.sf.1,No.8)

(SATA3_2:

bkz. sf.1, No. 9)

(SATA3_A0:

bkz.sf.1,No.11)

(SATA3_A1:

bkz.sf.1,No.10)

SATA3_A0 SATA3_1 SATA3_A1 SATA3_2

Bu dört SATA3

bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

USB 2.0 Bağlantıları

(9-pin USB2_3)

(bkz. sf.1, No. 16)

(9-pin USB4_5)

(bkz. sf.1, No. 15)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantı

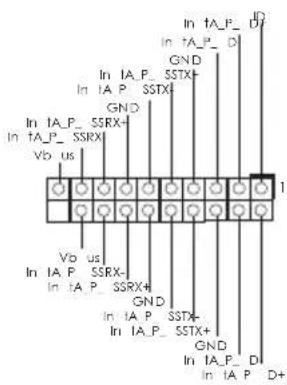

(19-pin USB3_2_3)

(bkz. sf.1, No. 1)

In tA_P_D GND GND In tA_P_SSTX- GND In tA_P_SSRX- Vb us Vb us In tA_P_SSRX- GND In tA_P_SSTX- GND In tA_P_SSTX+ In tA_P_D D+

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlant noktasının yanı bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 18)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. Bir AC'97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:

A. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic (Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)" değerini ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 12)

DUMMY SPEAKER

1

+5V

DUMMY

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa Fan Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 4)

1

2

3

4

GND

+12V

FAN_SPEED

FAN_SPEED_CONTROL

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

(3-pin CHA_FAN2)

(bkz sf.1, No. 6)

GND

+12V

FAN_SPEED

CPU Fan Bağlayıcıları

(3-pin CPU_FAN1)

(bkz sf.1, No. 13)

FAN_SPEED

FAN_VOLTAGE

GND

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 5)

12 24

1 13

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.

Seri Bağlantı Noktası

Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 14)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

TPM Bağlantısı

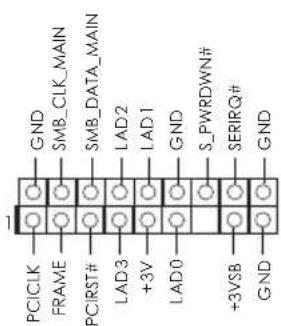

(17-pin TPMS1)

(bkz. sf.1, No. 17)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCCLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır.
