MODE D'EMPLOI HKL-G 1400 EINHELL
Protection acoustique
Gehoorbescherming
Ear muffs
-
Poignée
-
Plaque
-
Interrupteur Marche/Arrêt
-
Touche de blocage pour l'interrupteur
Marche/Arrêt
-
Vis de fixation pour le réglage de la profondeur de coupe
-
Câble électrique
-
Coin à refendre
-
Capot de protection basculant
-
Vis d'assemblage
-
Patin
-
Bride
-
Lame de scie
-
Butée parallèle
-
Vis de fixation pour la butée parallèle
-
Vis de fixation pour le réglage du biais
-
Raccord pour l'aspiration de poussière
-
Poignée supplémentaire
-
Etrier de manoeuvre pour le capot de protection mobile
-
Clé à ergols
-
Garniture laser
Prière de lire attentivement le mode d'emploi et de suivre scrupuleusement les consignes de sécurité. Conservez le mode d'emploi près de la scie circulaire à main.
Caractéristiques techniques:
Tension du réseau: 230 V \~ 50 Hz
Puissance absorbée: 1400 watt
Vitesse à vide: 4800 min
Profondeur de coupe à 0°: 64 mm
Profondeur de coupe à 45°: 45 mm
Lame de scie 185 mm ∅
Porteur de lame de scie: 20 mm ø
Epaisseur de lame de scie 2,8 mm
Niveau de pression acoustique LPA 91 dB(A)
Niveau de puissance acoustique LWA 104 dB(A)
Vibration a _w <2.5 m/s ^3
Poids 4.3 kg
A double isolation II / ☐
Classe de laser 2
Longueur d'onde du laser 650 nm
Puissance du laser ≤1 mW
Alimentation en courant du module du laser
2x1,5 V Micro (AAA)
Champ d'application
La scie circulaire à main est appropriée au sciage de lignes droites dans le bois ou des matériaux
símilaires et dans des matières plastiques.
Consignes de sécurité:
- Le coin à refendre doit être réglé de telle manière que sa distance aux dents de la lame ne dépasse pas 5 mm et que son point inférieur ne soit pas à plus de 5 mm derrière la couronne dentée.
- Des lames fissurées ou déformées ne doivent pas être employées.
- Il ne faut pas utiliser des lames de scie en acier rapide superallie (acier HSS).
- N'utilisez pas de lames dont les caractéristiques ne correspondent pas à celles indiquées dans ce mode d'emploi.
- Assurez-vous que tous les éléments mobiles du dispositif de protection de la lame de scie fonctionnent sans coîncer.
- Vérifiez le bon fonctionnement de tous les dispositifs servant à recouvrir la lame de scie.
- Utilisez toujours le coin à refendre correctement réglé - exception faite de coupes d'entrée.
- Ne pas utiliser à proximité de vapeurs ou de liquides inflammables.
- Employez uniquement des lames de scie bien affûtées et des accessoires appropriés.
- Avant tous travaux de transformation, de nettoyage et de réglage, retirez la fiche de la prise de courant.
- Préservez le câble électrique de détériorations. L'huile et les acides peuvent endommager le câble.
- Des lames dont la structure est plus épaisse ou dont l'avoyage est plus petit que l'épaisseur du coin à refendre ne doivent pas être employées.
- Ne retirez pas la fiche de la prise de courant en tirant sur le câble électrique. Ne portez pas l'appareil par le câble électrique.
- Confiez des réparations exclusivement à un spécialiste.
- Si vous vous servez d'un enrouleur de câble, déroulez le câble complètement. Section transversale du fil: 1,5 mm' au minimum. Protection par fusible: 16 A au maximum.
● Fixez suffisamment toutes les pièces à travailler. Ne surchargez pas l'appareil.
- Portez des vêtements appropriés et des lunettes de protection. Portez un masque anti-poussière pour des travaux produisant de la poussière.
- Pour protéger votre ouïe, portez un casque anti-bruit.
- Si vous traitez assez longtemps le bois ou des matériaux produisant de la poussière, l'outil électrique doit être raccordé à un dispositif d'aspiration approprié (il est obligatoire en Allemagne d'utiliser des dispositifs d'aspiration homologués selon TRGS 553 pour la poussière de bois).
Attention :
Rayon laser
Ne pas regarder en direction
du rayon
Classe de laser 2
Protégez-vous et votre environnement contre les risques d'accidents en prenant des mesures adéquates de précaution.
- Ne fixez pas le rayon laser des yeux sans protection.
- Ne regardez jamais directement dans le faisceau des rayons.
- Le rayon laser ne doit jamais être dirigé sur des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux.
- Attention - si vous procédez d'autres manières que celles indiquées ici, cela peut entraîner une exposition dangereuse au rayon.
- N'ouvrez jamais le module du laser.
- Lorsque le scie circulaire n'est pas employé pendant une période prolongée, il est préférable d'en retirer les piles.
Travailler avec la scie circulaire à main
- Maintenir toujours d'une main ferme la scie circulaire.
- Le capot de protection basculant est automatiquement poussé vers l'arrière par la pièce à travailler.
- Ne pas employer la force!
Avancer doucement et régulièrement avec la scie circulaire.
- Le morceau de bois résidu devrait se trouver sur le côté droit de la scie circulaire de sorte que la partie large de la table repose sur toute sa surface.
- Si le sciage se fait le long d'une ligne tracée, guider la scie circulaire le long de l'encoche correspondante.
- Bien serrer les petites pièces de bois avant de les travailler. Ne jamais maintenir avec la main.
- Respecter absolument les consignes de sécurité!
- Ne pas utiliser de lames de scie défectueuses ou fissurées.
- Ne pas employer de brides/écrous à bride dont l'alésage est plus gros ou plus petit que celui de la lame de scie.
- Ne pas ralentir la lame de scie manuellement ou par pression latérale sur la lame.
- La protection basculante ne doit pas coincer; le travail terminé, elle doit se trouver en position de sortie.
- Avant d'utiliser la scie circulaire, retirer la fiche de la prise de courant et vérifier le bon
F
fonctionnement de la protection basculante.
- Avant chaque utilisation, s'assurer que les dispositifs de sécurité tels que la protection basculante, le coin à refendre, les brides et les dispositifs de réglage fonctionnent parfaitement, qu'ils sont correctement réglés et fixés.
- Vous pouvez raccorder un dispositif d'aspiration approprié au capot de protection. Assurez-vous que l'aspiration de poussière est raccordée de manière sûre et conforme aux prescriptions.
- Pendant le sciage, le capot de protection basculant ne doit pas être bloqué dans le capot de protection replié.
Entretien
- Maintenez dégagées et propres les fentes d'aération sur le boîtier du moteur. Nettoyez les fentes régulièrement en leur insufflant un jet d'air
- En cas de formation excessive d'étincelles, faites contrôler les balais de charbon par un atelier spécialisé.
- Faites effectuer le changement des balais de charbon usés uniquement par un atelier spécialisé ou par notre service après-vente.
● Maintenez votre appareil toujours propre.
- N'employez pas d'agents caustiques pour netloyer la matière plastique.
- Si vous constatez des dégâts, vous êtes en mesure de déterminer précisément les pièces de rechange à l'aide de l'éclatée et de la liste des pièces détachées ci-inclus et de les commander auprès de notre service après-vente.
Commande de pièces de rechange
Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :
● Type de l'appareil
● Numéro d'article de l'appareil
- Numéro d'identification de l'appareil
● Numéro de la pièce de rechange requise
Pièce de rechange
Interrupteur
N° de pièce de rechange.
43.308.10.01.001
Charbons de rechange 43.308.10.01.002
F

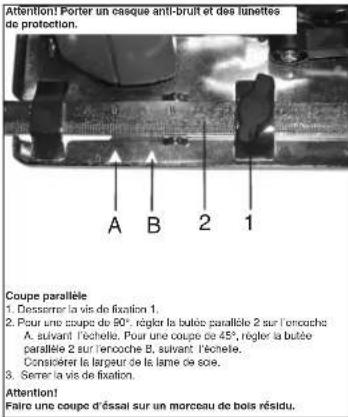

Réglage de la profondeur de coupe
- Desseter la vis de fixation 1
- Faire piviter le palin vers le bas.
-
Règlor la profondeur de coupe suivant l'échelle.
La pointe des dents doit dépasser d'environ 2 mm du bois.
-
Serrer la vis de fixation.
Attention!
Retirer la fiche de la prise de
courant avant tout travail sur
la scie circulaire!

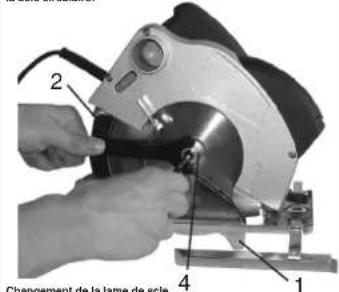

Changement de la lame de scie
- Ouvir le capot de protection basculant 1 et le tenir,
- Bloquer la lame de scie à l'aide de la clé à eqots 2.
- Meltre la clé à douille et desserrer la vis.
- Retirer la bride 4 et la lame de scie vers le bas.
- Nettoyer la bride. Mettre en place une nouvelle lame de sole.
Futes attention au sens de rotation (voir la fièche sur le capot de protection).
- Serer la vie, considérer la concentricité.
Mise en et hors circuit
Mise en circuit: Appuyer en même temps sur le bouton de
blocage 3 et la touche 4,
Mise hors circuit: Lâcher le boulon de blocage et la touche.

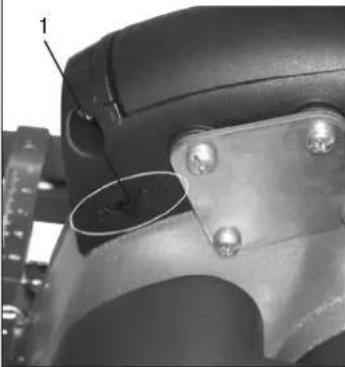

Fonctionnement du laser
Appuyez sur la touche interrupteur 1 du laser pour le mettre en ou hors circuit.
Le laser projette un rayon sur une pièce à usiner. Attention ! Le rayon laser ne marque que le trajet de coupe pour des coupes de 90°.
La période de garantie commence à partir de la date d'achat et dure 2 ans.
Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.
Les pièces de rechange requises et les heures de travail ne seront pas facturées.
Pas de prise en charge de garantie pour les dommages survenus ultérieurement.
Votre service après-vente.
