Marke	EINHELL
Modell	HKL-G 1400
Kategorie	Handkreissäge
Netzspannung	230 V ~ 50 Hz
Aufnahmeleistung	1400 W
Leerlaufdrehzahl	4800 min⁻¹
Schnitttiefe bei 0°	64 mm
Schnitttiefe bei 45°	45 mm
Sägeblattdurchmesser	185 mm
Sägeblattbohrung	20 mm
Sägeblattstärke	2,8 mm
Gewicht	4,3 kg
Schalldruckpegel LPA	91 dB(A)
Schallleistungspegel LWA	104 dB(A)
Vibration	< 2,5 m/s²
Isolierung	Doppelisolierung (Klasse II)
Laserklasse	2
Laserwellenlänge	650 nm
Laserleistung	≤ 1 mW
Laserstromversorgung	2 Batterien 1,5 V Micro (AAA)
Hauptfunktionen	Gerader Schnitt, Gehrungsschnitt (0°-45°), Laserführung, Staubabsaugung, Parallelanschlag, Keil
Wartung und Reinigung	Lüftungsschlitze reinigen, verschlissene Kohlebürsten von einer Fachwerkstatt ersetzen, nicht ätzende Mittel verwenden
Sicherheit	Klappschutzhaube, Keil, Sicherheitsschalter, Doppelisolierung
Ersatzteile und Reparaturfähigkeit	Schalter (43.308.10.01.001), Kohlen (43.308.10.01.002), Sägeblatt, Flansch, Schraube
Allgemeine Informationen	2 Jahre Garantie, Kundendienst Einhell Benelux

Häufig gestellte Fragen - HKL-G 1400 EINHELL

Wie stelle ich die Schnitttiefe an der Handkreissäge EINHELL HKL-G 1400 ein?

Lösen Sie die Feststellschraube am Gleitschuh. Drehen Sie den Gleitschuh nach unten, um die Tiefe anhand der Skala einzustellen. Die Zahnspitze des Sägeblatts sollte etwa 2 mm über das Holz hinausragen. Ziehen Sie die Feststellschraube fest. Achtung: Ziehen Sie vor jeder Einstellung immer den Netzstecker.

Wie wechselt man das Sägeblatt am Modell HKL-G 1400?

Öffnen Sie die Klappschutzhaube und halten Sie sie fest. Blockieren Sie das Sägeblatt mit dem Stirnlochschlüssel. Lösen Sie die Schraube mit einem Steckschlüssel. Entfernen Sie den Flansch und das Sägeblatt nach unten. Reinigen Sie den Flansch, setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung (Pfeil auf der Haube) ein und ziehen Sie die Schraube fest. Überprüfen Sie vor Gebrauch die Rundlaufgenauigkeit.

Wie verwende ich die Laserführung der Säge EINHELL HKL-G 1400?

Drücken Sie den Laserschalter, um den Laser ein- oder auszuschalten. Der Laser projiziert eine Linie auf das Werkstück. Achtung: Der Laserstrahl markiert den Schneidweg nur bei 90°-Schnitten. Schauen Sie niemals direkt in den Strahl.

Welche wesentlichen Sicherheitshinweise sind bei dieser Säge zu beachten?

Tragen Sie Schutzbrille, Staubschutzmaske und Gehörschutz. Verwenden Sie den Keil richtig eingestellt (Abstand zu den Zähnen ≤ 5 mm). Verwenden Sie keine rissigen Sägeblätter oder HSS-Stahlblätter. Ziehen Sie vor jeder Einstellung oder Reinigung immer den Netzstecker. Blockieren Sie die Schutzhaube niemals in geöffneter Position.

Wie pflege ich den Motor der Handkreissäge?

Halten Sie die Lüftungsschlitze des Motorgehäuses sauber und frei, indem Sie sie regelmäßig mit Druckluft ausblasen. Bei übermäßigem Funkensprühen lassen Sie die Kohlebürsten von einer Fachwerkstatt überprüfen. Der Austausch der Kohlebürsten darf nur von einem Fachmann durchgeführt werden.

Kann ich die Säge zum Schneiden anderer Materialien als Holz verwenden?

Die Säge ist geeignet für Holz und ähnliche Materialien (wie Spanplatten) sowie Kunststoffe. Verwenden Sie keine ungeeigneten Sägeblätter und befolgen Sie die Empfehlungen des Herstellers.

Wie schließe ich einen Staubsauger an die Säge an?

Sie können ein geeignetes Absauggerät an die Schutzhaube anschließen. Stellen Sie sicher, dass der Anschluss sicher und vorschriftsmäßig ist. Die Absaugung wird bei Arbeiten, die Holzstaub erzeugen, empfohlen.

Wie groß ist die maximale Schnitttiefe bei 45°?

Die maximale Schnitttiefe bei 45° beträgt 45 mm. Bei 0° beträgt sie 64 mm. Stellen Sie die Tiefe immer so ein, dass das Sägeblatt etwa 2 mm über das Werkstück hinausragt.

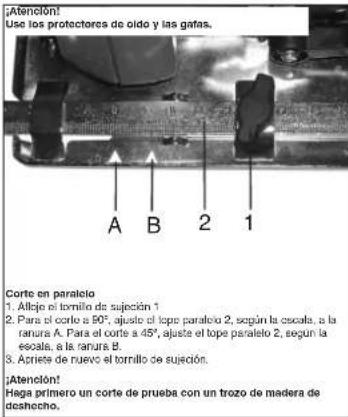

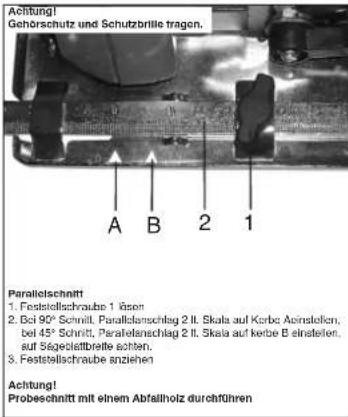

Wie stelle ich den Parallelanschlag ein?

Der Parallelanschlag wird mit Feststellschrauben befestigt. Zum Einstellen des Abstands lösen Sie die Schrauben, positionieren Sie den Anschlag auf die gewünschte Breite und ziehen Sie die Schrauben wieder fest. Stellen Sie sicher, dass der Anschlag parallel zum Sägeblatt ist, um präzise Schnitte zu erzielen.

Was tun, wenn das Sägeblatt während des Schnitts blockiert?

Lassen Sie sofort den Schalter los. Versuchen Sie nicht, die Säge zu forcieren. Überprüfen Sie, ob der Keil richtig eingestellt ist und das Sägeblatt nicht beschädigt ist. Verwenden Sie einen Keil, um Rückschläge zu vermeiden. Wenn das Problem weiterhin besteht, lassen Sie das Gerät überprüfen.

BEDIENUNGSANLEITUNG HKL-G 1400 EINHELL

Art.-Nr.: 43.308.10 l.-Nr.: 01013

HKL-G 1400

Gehörschutz

1. Handgriff
2. Datenschild
3. Ein-Ausschalter
4. Sperrtaste für Ein-Ausschalter
5. Feststellschraube für Schnittiefeneinstellung
6. Netzkabel
7. Spaltkeil
8. Pendelschutzhaube
9. Inbusschraube
10. Sägeschuh
11. Flansch
12. Sägeblatt
13. Parallelanschlag
14. Feststellschraube für Parallelanschlag
15. Feststellschrauben für Gehrungseinstellung
16. Anschluss für Staubabsaugung
17. Zusatzhandgriff
18. Betätigungsbügel für Pendelschutzhaube
19. Stirnlochschlüssel
20. Laseraufsatz

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

Technische Daten:

Netzspannung: 230 V ~ 50 Hz

Leistungsaufnahme: 1400 Watt

Leerlaufdrehzahl: 4800 min

Schnittiefe bei 0°: 64 mm

Schnittiefe bei 45°: 45 mm

Sägeblatt 185 mm ∅

Sägeblattaufnahme: 20 mm ∅

Sägeblattdicke 2,8 mm

Schalldruckpegel LPA 91 dB(A)

Schalleistungspegel LWA 104 dB(A)

Vibration a w < 2,5 m/s

Gewicht 4,3 Kg

Schutzisoliert II / ☐

Laserklasse 2

Wellenlänge Laser 650 nm

Leistung Laser ≤ 1 mW

Stromversorgung Lasermodul 2x1,5 V Micro (AAA)

Anwendungsgebiet

Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werkstoffen und Kunststoffen.

Sicherheitshinweise:

• Der Spaltkeil ist so einzustellen, dass der Abstand zum Zahnkranz des Sägeblatts 5 mm nicht überschreitet und sein unterster Punkt nicht um mehr als 5 mm gegenüber dem Zahnkranz zurücksteht.
• Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden.
• Sägeblätter aus hochlegiertem Schnellschnitt-Stahl (HSS-Stahl) dürfen nicht verwendet werden.
• Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden.
• Es ist sicherzustellen, dass alle beweglichen Teile des Sägeblattschutzes ohne Klemmen funktionieren.
• Es ist sicherzustellen, dass alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.
• Der Spaltkeil ist, außer bei den Einsatzschnitten, immer zu verwenden und richtig einzustellen.
• Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
• Nur scharfe Sägeblätter und geeignetes Zubehör verwenden.
• Ziehen Sie vor allen Umbau-, Reinigungs- und Einstellarbeiten den Stecker aus der Steckdose. Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.
• Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles sind, dürfen nicht verwendet werden.
• Den Stecker nicht durch Ziehen an der Netzleitung aus der Steckdose entfernen und das Gerät nicht am Netzkabel tragen. Reparaturen sind nur durch einen Fachmann auszuführen.
• Bei Verwendung einer Kabeltrommel Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5 mm². Absicherung max. 16 A.
• Sichern Sie alle zu bearbeitenden Werkstücke ausreichend und überlasten Sie die Maschine nicht.
• Tragen Sie geeignete Kleidung und eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.
• Tragen Sie zum Schutze Ihrer Ohren einen Gehörschutz!
• Bei längerem Bearbeiten von Holz oder stauberzeugenden Materialien ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschließen.

Bei längerem Bearbeiten von Holz oder stauberzeugenden Materialien ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschließen. (In Deutschland werden für Holzstäube aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert.)

Achtung: Laserstrahlung. Nicht in den Strahl blicken. Laserklasse 2.

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

• Nicht direkt mit ungeschütztem Auge in den Laserstrahl blicken.
• Niemals direkt in den Strahlengang blicken.
• Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen. ● Lasermodul niemals öffnen.
• Wenn das Lasermodul längere Zeit nicht benutzt wird, sollten die Batterien entfernt werden.

Arbeiten mit der Handkreissäge

• Kreissäge stets mit festem Griff halten. ● Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
• Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
• Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesägt wird, Kreissäge an der entsprechenden Kerbe entlangführen.
• Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
• Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen! Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
• Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größer oder kleiner ist als diejenige des Sägeblattes.
• Das Sägeblatt darf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.

• Der Pendelschutz darf nicht verklemmen und muss sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
• Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüfen.

Vergewissern Sie sich vor jedem Einsatz der Maschine, dass die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstelleinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.

An der Schutzhaube können Sie eine geeignete Staubabsaugung anschließen. Stellen Sie sicher, dass die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.

Die bewegliche Pendelschutzhaube darf zum Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.

Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles ist, dürfen nicht verwendet werden.

Wartung

• Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
• Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Fachwerkstätte überprüfen.
• Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechselt werden. Halten Sie Ihr Gerät immer sauber.
• Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

● Typ des Gerätes

- Artikelnummer des Gerätes

- Ident-Nummer des Gerätes

● Ersatzteilnummer des erforderlichen Ersatzteils

Ersatzteil ET-Nr.

Schalter 43.308.10.01.001

Ersatzkohlen 43.308.10.01.002

D

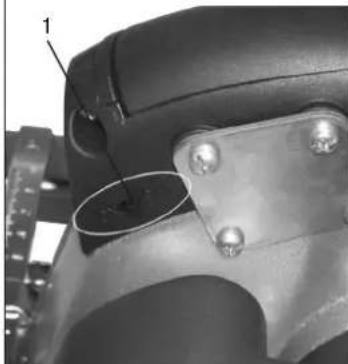

Schnittlefe einstellen

1. Feststellschraube 1 lösen
2. Sägeschuh nach unten schwenken
3. Schnittiele nach Skala einstelen. Zahnspitze muß ca. 2 mm aus dem Holz herauslagen.
4. Feststellschraube anziehen

Achtung!

Vor allen Arbeiten an der Kreissäge Netzstecker ziehen!

1. Pendelschutzhaube 1 öffnen und festhalten
2. Mit Stirnlochschlüssel 2 das Sägeblatt gegenhalten
3. Inbusschraube lösen
4. Flansch 4 und Sägeblatt nach unten entnehmen
5. Flansch reinigen, neues Sägeblatt einsetzen. Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube)
6. Schraube anziehen, auf Rundlauf achten

6

Ein-Ausschalten Einschalten: Sperrknopf 3 und Taste 4 gleichzeitig drücken Ausschalten: Sperrknopf und Taste loslassen

Laser-Funktion Mit dem Schalter 1 kann der Laser Ein- bzw. Ausgeschaltet werden. Der Laser wirft einen Strahl auf das Werkstück. Achtung! Der Laserstrahl markiert nur den Schnittverlauf bei 90° Schnitten.

Technische Daten:

Netzspannung: 230 V ~ 50 Hz

Schalter 43.308.10.01.001

Ersatzkohlebürsten 43.308.10.01.002

E

E

Schalter 43.308.10.01.001 Ersatzkohlebürsten 43.308.10.01.002

FIN

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Laser-Handkreissäge HKL-G 1400

x 98/37/EG 87/404/EWG x 73/23/EWG_93/68/EEC R&TTED 1999/5/EG 97/23/EG 2000/14/EG: garantierter Bohrleistungspegel LWA = dB θ = cm x 89/336/EWG_93/68/EEC 95/54/EG: 90/396/EWG 97/68/EG: 89/686/EWG

EN 60745-1; EN 60745-2-5; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 60555-3; EN 60950; EN 60825-1; EN 60825-1/A11; EN 50081-1; EN 50082-2

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

GARANTIEURKUNDE

Wir gewähren Ihnen zwei Jahre Garantie gemäß den nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluss: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an:
