INSTRUKCJA OBSŁUGI HKL-G 1400 EINHELL

1. Uchwyt ręczny

2. Tabliczka znamionowa

3. Przełącznik załączenie-wyłączenie

4. Przycisk blokady przełącznika załączenia- wyłączenia

5. Sruba nastawcza do regulacji głębokości cięcia

6. Kabel zasilający

7. Klin rozdzielnik

8. Ostona wahadłowa

9. Sruba maszynowa

10. Ploza pily

11. Kolnierz

12. Brzeszczot pily

13. Ogranicznik równoległy

14. Śruba nastawcza ogranicznika równoległego

15. Śruby nastawcze do regulacji skosu

16. Przyłącze do odpylania

17. Dodatkowy uchwyt ręczny

18. Jarzmo do uruchamiania osłony wahadłowej

19. Klucz otworowy czołowy

20. Nasadka laserowa

Proszę dokładnie przeczytać niniejszą instrukcję obsługi ręcznej piły tarczowej oraz zwrócić szczególną uwagę na zalecenia dotyczące bezpieczeństwa obsługi. Proszę zawsze przechowywać niniejszą instrukcję razem z piłą.

Dane techniczne:

Napiecie zasilania: 230 V -- 50 Hz

Pobór mocy: 1400 W

Prędkość obrotowa podczas

biequ iąlowego: 4800 obr./minute

Głebokość ciecia przy 0° 64 mm

Głebokość ciecia przy 45° 45 mm

Brzeszczot pily 185 mm

Zamocowanie brzeszczotu pily 20 mm ∅

Grubość brzeszczotu pily 2.8 mm

Poziom ciśnienia akustycznego LPA 91 dB(A)

Pozlom mocy akustycznej LWA 104 dB(A)

Wibracja a w < 2,5 m/s

Cieżar 4.3 kg

Izolacja ochronna II / 回

Klasa lasera 2

Długosc fal lasera 650 nm

Moc lasera ≤ 1 mW

Zasilanie modułu lasera baterie 2x1,5 V Micro (AAA)

Zakres zastosowań

Ręczna piła tarczowa przeznaczona jest do przecinania piłą prostych kawałków drewna oraz drewnopodobnych materiałów i tworzyw.

Zalecenia dotyczące bezpieczeństwa:

- Klin rozdzielnik powinien być tak nastawiony, aby odstęp od wieńca zębateło brzeszczotu piły nie przekraczał 5 mm, a jego najniższy punkt nie był cofniety wiecie niż 5 mm względem tego wieńca.

- Nie należy stosować popekanych ani

zdeformowanych brzeszczotów.

- Nie wolno stosować brzeszczotów wykonanych z stali szybkotnącej o podwyższonej wydajności skrawania (stal HSS).

- Nie należy stosować brzeszczotów, których parametry nie odpowiadają danym znamionowym określonym w niniejszej instrukcji obsługi.

- Należy się upewnić, że wszystkie ruchome części osłony brzeszczotu działają bez zakleszczenia.

- Należy się upewnic, ze wszystkie urządzenia,
które osłaniaja brzeszczot działaja bez zastrzeżeń

- Klin rozdzielnik powinien być stosowany zawsze, z wyjątkiem wykonywania nacięć od środka, i

powinien być zawsze prawidłowo nastawiony. • Nie stosuwać pihu w miąsonech wystątowania

- Nie struśwad piły w-Tiejskich wystąpowania palnych par lub cieczy.

- Należy stosować wyłącznie naostrzone brzeszczoty oraz właściwe wyposażenie urządzenia.

- Przed wszelkimi czynnościami związanymi z przebudowa, czyszczeniem lub regulacją piły należy wyciągnąć wtyczkę piły tarczowej z gniażdka sieciowego.

- Chronić kabel sieciowy przed narażeniem na uszkodzenia. Olej i kwasy mogą prowadzić do uszkodzenia kabla.

- Nie należy stosować brzeszczotów, których korpus jest grubszy lub których rozwarcie zębów jest mniejszo od grubości klino rozdzielniko.

- Nie wyciągać wtyczki z gniazdka sieciowego przez ciągnięcie za kabel i nie transportować piły trzymającia za kabel.

- Napraw piły może dokonwywać wyłącznie fachowiec.

- Przy stosowaniu bębna kablowego należy całkowicie rozwinąć nawinięty kabel. Przekrój przewodu przynajmniej 1,5 mm², zabezpleczenie maksymalnie 16 A.

- Wszystkie obrabiane przedmioty należy wystarczająco zabezpieczyć i nie wolno przeciązać piły.

- Należy nosić odpowiednie ubranie robocze i używać okularów ochronnych, a w przypadku powstawania pyłów stosować maskę przeciwpytowa.

- Dla zabezpieczenia się przed hałasem należy stosować ochronę słuchu!

- Przy długotrwałych pracach związanych z obróbka drewna lub materiałów pyłączych należy podłączyć piłę do odpowiedniego urządzenie do odpylania. (W Niemczech do pyłów drzewnych wymagane są zgodnie z TRGS 553 sprawdzone urządzenia do odpylania.)

Uwaga: Promieniowanie laserowe Nie patrzeć w promień lasera Klasa lasera 2

Zabezpiecz siebie i swoje otoczenie przed zagrożeniem wypadkowym, stosując odpowiednie środki ostrożności.

• Nie wolno patrzeć nieosłoniętymi oczami bezpośrednio w promień lasera.
• Nie patrzeć w wiązkę promieni lasera.
• Nie wolno kierować promienia laserowego na powierzchnie odbijające promienie oraz na ludzi i zwierzęta. Również laser o małej mocy może spowodować uszkodzenie wzroku.
• Uwaga – w przypadku zastosowania innych metod pracy niż tutaj wymienione, można się narazić na niebezpieczne działanie promieniowania.
  ● Nigdy nie wolno otwierać ręcznej pilarki tarczowej i m odułu lasera.
• Jeśli ręczna pilarka tarczowa jest przez dłuższy czas nieużytkowana, należy wyjąć baterie.

Prace przy użyciu ręcznej piły tarczowej

● Należy zawsze mocno przytrzymywać piłę.
- Osłona wahadłowa jest przesuwana
automatycznie przez obrabiany przedmiot.
- Nie należy stosować przemocy! Piłę tarczową należy przesuwać lekko i równomiernie.
- Część odpadowa przecinanego przedmiotu powinna znajdować się po prawej stronie piły tarczowej, tak aby szeroka część stołu
podporowego przylegata na całej powierzchni. ● Przy piłowaniu wzdłuż uprzednio zaznaczonej linii należy prowadzić piłę tarczową wzdłuż odpowiednego naclecia.
● Małe części drewniane należy przed obróbką dobrze zamocować. W żadnym przypadku nie wolno przytrzymywać ich dłońmi.
- Bezwzględnie należy przestrzegać przepisów bhp! Podczas pracy nosić okulary ochronne!
- Nie wolno stosować w żadnym przypadku uszkodzonych brzeszczotów ani brzeszczotów z rysami i peknieciami.
- Nie wolno stosować w żadnym przypadku kołnierzy/nakrętek kołierzowych, których średnica jest większa lub mniejsza od średnicy otworu brzeszczotu.
- Nie zatrzymywać brzeszczotu pomocy rąk lub przez naciskanie na jej bok.
- Osłona wahadłowa nie może się zakleszczać i po zakończonej pracy należy ją przestawić w położenie wviściowe.
- Przed włączeniem ręcznej piły tarczowej należy przy wtyczce wyciągniętej z gniazdka sieciowego sprawdzić działanie osłony wahadłowej.

PL

• Przed każdym użyciem piły należy upewnić się, że wszystkie urządzenia zapewniające bezpieczeństwo piły, takie jak osiona wahadłowa, klin rozdzielnik, kołnierz oraz urządzenia nastawcze, działają we właściwy sposób, względnie są prawidłowo nastawione lub zamocowane.
• Do pokrywy ochronnej można przyłączyć odpowiednie urządzenie do odpyłania. Należy sprawdzić, czy urządzenie do odpyłania jest bezpiecznie i należycie podłączone.
• Podczas pilowania nie wolno dopuścić do zakleszczenia osłony wahadłowej w pokrywie ochronnej.

Konserwacja

• Szczeliny wentylacyjne przy obudowie silnika muszą być zawsze wolne i czyste. Od czasu do czasu należy je przedmuchiwać.
• Przy nadmiernym iskrzeniu należy skontrolować w warsztacie stan szczotek węglowych pły.
• Zużyte szczotki węglowe można wymienić tylko w warsztacie specjalistycznym lub w punkcie serwisowym producenta.
• Piłę tarczową należy zawsze utrzymywać w czystości.
• Do czyszczenia elementów z tworzyw sztucznych nie stosować żrących środków.
• W przypadku stwierdzenia jakichkolwiek uszkodzeń należy na podstawie załączonego rysunku złożeniowego oraz wykazu części określić dokładnie, którą część piły należy wymienić, a następnie zamówić tę część w punkcie serwisowym.

Zamawianie części zamiennych

Zamawiając części zamienne, należy podać

następujące informacje:

● Typ urządzenia

- Nr wyrobu

● Nr identyfikacyjny urządzenia

● Nr wymaganej części zamiennej

Część zamienna Nr części zamiennej

Włącznik 43.308.10.01.001

Zapasowe szczotki węglowe 43.308.10.01.002

PL

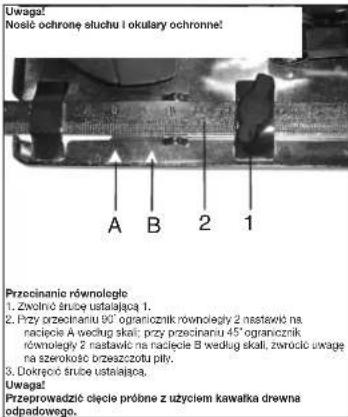

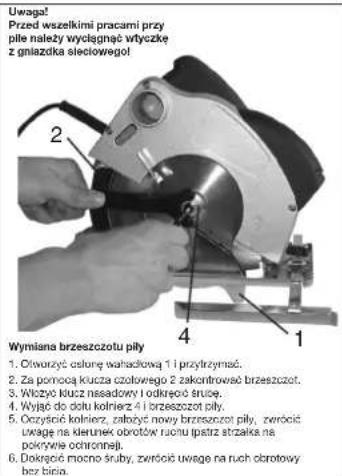

Nastawianie głębokości cięcia

1. Zwalnić śrube ustalająca 1.
2. Ploze pły tarczowej odchylić do dołu.
3. Nastawić głębokość cięcia według skali. Czubek zęba powinen
   wysładowc okód 2 min 2 przeciśnego drewna.
4. Dokreció śrupe ustalajaca.
5. Zwolnić śruboę ustalająca 1.
6. Ploże pły tarczowej odchyló do dołu.
7. Nastawić głębokość ciecla według skali. Czubek zęba powinen wystawać około 2 mm z przeciranego drewna.
8. Dokreció śruboę ustalająca.

38

PL

Załączanie - Wyłączanie

Załączanie: Nacismąć jednocześnie guzik blokady 3 i przycisk 4. Wyłączanie: Zwolnić guzik blokady i przycisk.

unkcjonowanie lasera

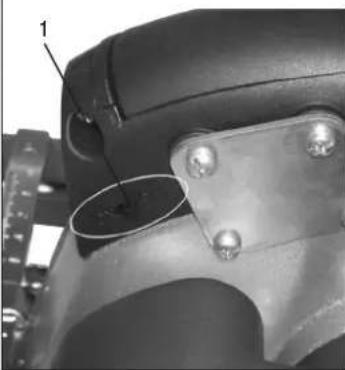

Za pornoczą włącznika 1 można włączyć lub wyłączyć laser.
Laser rzuca promień na przecinary przedmiot. Uwaga! Promień Iasera zaznacza przeleg ciecia tylko przy ciecisch pod kątem 90°.
