GEBRUIKSAANWIJZING HKL-G 1400 EINHELL
-
Handgreep
-
Kenplaat
-
In/uitschakelaar
-
Vergrendeltoets voor in/uitschakelaar
-
Vastzetschroef voor snijdiepteafstelling
-
Netkabel
-
Spleetspie
-
Pendelbeschermkap
-
Machineschroef
-
Zaagschoen
-
Flens
-
Zaagblad
-

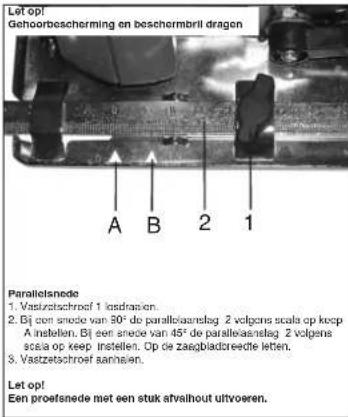

Parallelaanslag
-
Vastzetschroef voor parallelaanslag
-
Vastzetschroeven voor verstekafstelling
-
Aansluiting voor stofafzuiging
-
Extra handgreep
-
Bedieningsbeugel voor pendelbe-
schermkap
-
Haaksleutel
-
Laseropzetstuk
Gelieve de gebruiksaanwijzing aandachtig te lezen en zeker de veiligheidsvoorschriften na te leven. Bewaar de gebruiksaanwijzing samen met de handcirkelzaag.
Opgenomen vermogen : 1400 Wall
Nullasttoerental : 4800 min
Snijdiepte bij 0° : 64 mm
Snijdiepte bij 45°: 45 mm
Zaagblad : 185 mm ∅
Zaagbladopname : 20 mm ∅
Zaagbladdikte : 2,8 mm
Geluidsdrukniveau : LPA 91 dB(A)
Geluidsvermogen : LWA 104 dB(A)
Trilling a_w
Gewicht : 4,3 kg
Randgeaard II / ☐
Laserklasse
Golfengte laser 650 nm
= 1 mW
Voeding lasermodule
2x1.5 v Micro (AAA)
Toepassingsgebied
De handcirkelzaag is geschikt voor het zagen van rechte sneden in hout, soortge-lijke werkstoffen en kunststoffen.
Veiligheidsvoorschriften :
- De spleetspie moet afgesteld worden zodat zijn afstand van de tandkrans van het zaagblad 5 mm niet overschrijdt en zijn onderste punt met niet meer dan 5 mm ten opzicht van de tandkrans terugwikt.
- Gebarsten of vervormde zaagbladen mogen niet gebruikt worden.
- Zaagbladen van hoog gelegeerd snelsnijstaal (HSS staal) mogen niet gebruikt worden.
- Zaagbladen die niet overeenkomen met de
kengegevens aangeduid in deze gebruiksaanwijzing mogen niet gebruikt worden.
- Vergewis U zich ervan dat alle beweeg-bare onderdelen van de zaagbladbescherming functioneren zonder te klemmen.
- Vergewis U zich ervan dat alle inrichtingen die het bedekken van de tandkrans teweegbrengen correct werken.
- De spleetspie moet altijd gebruikt en behoorlijk afgesteld worden behalve bij indopsneden.
- Niet in de nabijheid van dampen of brandbare vloeistoffen gebruiken.
- Gebruik enkel scherpe zaagbladen en de gepaste accessoires.
- Trek vóór alle ombouw- en reinigingswerkzaamheden de stekker uit het stopcontact.
- Bescherm de netkabel tegen beschadigingen. Olie en zuur kunnen de kabel beschadigen.
- Zaagbladen, waarvan het basislichaam dikker of waarvan de schrankbreedte kleiner is dan de dikte van de spleetspie mogen niet gebruikt worden.
- Verwijder de netstekker niet uit het stopcontact door aan de netkabel te trekken en draag het toestel niet aan de netkabel.
- Herstellingen mogen alleen door een vakman uitgevoerd worden.
- Bij gebruik van een kabeltrommel de kabel volledig afrollen. 25 sanddoorsnede minstens 1,5 mm ^2 . Zekering max. 16 A.
- Beveilig voldoende alle te bewerken werkstukken en overbelast de machine niet.
- Draag de gepaste kledij en een beschermbril en gebruik een stofmasker bij stof veroorzakende werkzaamheden.
- Draag een gehoorbescherming om Uw oren te beschermen!
- Tijdens het langdurig bewerken van hout of bij stof veroorzakende materialen moet het elektrisch gereedschap aan een gepaste stofafzuiging aangesloten worden (in Duitsland zijn voor houtstoffen goedgekeurde afzuiginrichtigen volgens TRGS 553 vereist).
Let op! Laserstraling Niet in de straal kijken Laserklasse 2
Beschermt u zich en uw omgeving tegen gevaar voor ongelukken door de gepaste voorzorgsmaatregelen te nemen.
- Niet met het blote oog rechtstreeks in de laserstraal kijken.
- Nooit rechtstreeks in de stralengang kijken.
- De laserstraal nooit richten op weerskaatsende oppervlakken noch op personen of dieren. Ook een laserstraal met een gering vermogen kan schade berokkenen aan het oog.
- Voorzichtig – als u anders te werk gaat dan hier beschreven kan dit leiden tot een blootstelling aan gevaarlijke straling.
● Lasermodule nooit openen.
- Als de lasercirkelzaag vrij lang niet wordt gebruikt, is het aan te raden de batterijen te verwijderen.
Werken met de handcirkelzaag
● Hou de cirkelzaag altijd met vaste greep.
- De pendelbeschermkap wordt door het werkstuk automatisch teruggeschoven.
- Niet forceren!
De cirkelzaag gelijkmatig en zachtjes naar voren schuiven.
- Het afvalstuk bevindt zich bij voorkeur op de rechte kant van de cirkelzaag zodat het breede gedeelte van de steuntafel volledig op het contactvlak steunt.
- Als langs een voorgetekende lijn gezaagd wordt, leid de cirkelzaag langs de overeenkomstige kerf.
- Klem kleine houtstukken vast voordat U ze bewerkl. Nooit met de hand vasthouden.
- Leef de veiligheidsvoorschriften zeker na! Draag een beschembril!
- Gebruik geen zaagbladen die defect zijn of barsten en scheuren vertonen.
- Gebruik geen flensen/flensmoeren, waarvan de boring groter of kleiner is dan die van het zaagblad.
- Het zaagblad mag niet met de hand of door zijdelings tegen het zaagblad te duwen afgeremd worden.
- De pendelbeschermkap mag niet klemmen en moet zich aan het eind van de werkfaze weer in zijn uitgangspositie bevinden.
- Controleer bij uitgetrokken netstekker de werkwijze van de pendelschermkap vóór het gebruik van de cirkelzaag.
- Controleer vóór ieder gebruik van de zaag dat de veiligheidsinrichtigen zoals pendelbeschermkap, spleetspie, fiensen en instelrinchtingen behoorlijk functioneren respectievelijk correct afgesteld en vastgezet zijn.
- Aan de beschermkap kunt U een gepaste stofafzuiging aansluiten. Vergewis U zich van een veilige en behoorlijke aansluiting van de stofaanzuiging.
- Voor het zagen mag de beweegbare pendelbeschermkap niet in de terugge-trokken beschermkap vastgeklemd worden.
Onderhoud
- De ventilatiespleten in het motorhuis vrij en schoon houden. De spleten af en toe uitblazen.
- Als zich bovenmatige vonkvorming voordoet, laat de koolborstels door een vakbedrijf controleren.
- Algewerkte koolborstels mogen alleen door een vakbedrijf of door onze klantenservice vervangen worden.
● Hou Uw zaag altijd schoon.
- Gebruik voor het reinigen van de kunststof geen bijtende middelen.
- Moest U een beschadiging vaststellen, kunt U de wisselstukken volgens de bijgaande explosietekening alsook volgens de wisselstukkenlijst exact defineren en bij onze klantenservice bestellen.
Bestellen van wisselstukken
Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden :
● Type van het toestel
- Artikelnummer van het toestel
- Identnummer van het toestel
● Stuknummer van het gewenste wisselstuk
Wisselstuk
Schakelaar
Reservekolen
Wisselstuknr.
43.308.10.01.001
43.308.10.01.002
NL

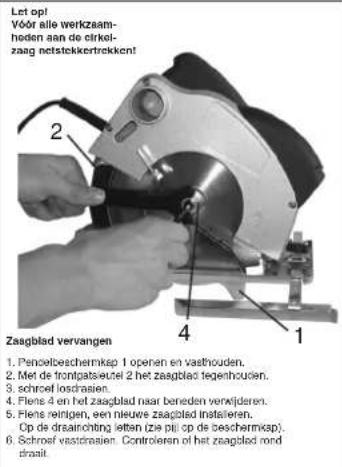

Snildiepte Instellen
- Vastzetschroef 1 isdraalen.
- Zaagschoen naar beneden draaien.
-
Snijdiepte volgens scala instellen.
De landing most ongeveerd 2 mm bowen het
hau fullsteken
-
Vastzetschroer vasidratier
NL
In/ultschakelen
Inschakelen : Vergrendeltoets 3 en toets 4 tegelijkertijd indrukken.
Uitschakelen : Vergrendeltoets en toets ioslaten.

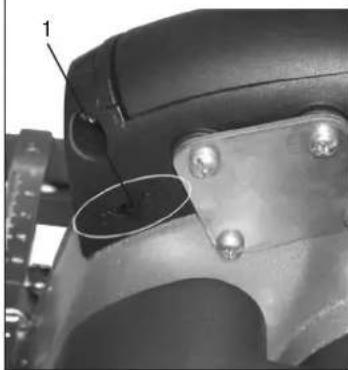

ILaserfunctie
Met de schakelaar 1 kan de laser worden in- of uitgeschakeld.
De laser richt een straal op het werkstuk. Let op ! De laserstraar
mekteert enkel de verloop van de snede bij sneden van 90°.
De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.
De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.
Da daarvoor benodlgde onderdelen en het
arbeidsloon worden niet in rekening gebracht.
Geen garantie op verdere schaden.
uw contactpersoon van de klantenservice
