HASZNÁLATI ÚTMUTATÓ HKL-G 1400 EINHELL
Zajcsökkentő füllvédö
Glušniki
Zaštitnik za uši
Maska za disanje
Ochrana sluchu
Augenschutz
Protection des yeux
Oogbescherming
Goggles
Oculos de protecção
- Kézfoggantyú
- Tipustábla
- Ki - bekapcsoló
- Zárógomb a ki - bekapcsolónak
- Rögzítűcsavar a vágómélység beállításához
- Hálózati kábel
- Hasitóek
- Lengüvédükupak
- Gépcsavar
- FZrészsaru
- Karima
- FZrészlap
- Párhuzamos ütközü
- Rögzítücsavar a párhuzamos útközúhöz
- Rögzítücsavar a sarkalás beállításhoz
- Csatlakozás a porelszivóhoz
- Pótfoggantyú
- Lengüvédükupak mZködtetésifogó
- Homloklukü kulcs
- Lézertoldat
Kérjük olvassa a használati utasítást pontossan át és figyeljen különössen a biztonsági utalásokra. Tárolja a használati utasítást a kézi körfZrészével együtt.
Technikai adatok:
| Feszütség rendszer: 230 V ~ 50 Hz |
| Teljesítményfelvétel: 1400 Watt |
| Üresjárási fordulatszám: 4800 min |
| Vágórmélység 0° -nál: 64 mm |
| Vágórmélység 45° -nál: 45 mm |
| FZrészlap: 185 mm J |
| FZrészlap felvevés : 20 mm J |
| FZrészlap vastagság: 2,8 mm |
| Hangnyomásmérték: LPA 91 db (A) |
| Hangtelyesítménymérték: LWA 104 db (A) |
| Vibrálás aw | < 2,5 m/s2 |
| Súly 4,3 kg |
| Védőizolálva | II |
| Lézerosztály | 2 |
| Hullámhossz. lézer 650 nm |
| Teljesítmény, lézer = 1 mW |
| A lézernodul áramellátása 2x1,5 V Micro (AAA) |
Alkalmazási terület
A kézi körfZrész fában, fához hasonló anyagokban és mŽanyagokban egyenesvonalú vágásokhoz alkalmas.
Biztonsági utalások:
- A hasitőéket úgy kell beállitani, hogy a fZrészlap fogaskoszorújához a távolság 5 mm-t ne haldjon túl és a legalsóbb pontja a fogaskoszorútól ne maradjon 5 mm-nél jobban hátra.
- Repedezett fZrészlapokat vagy olyanokat, melyek formájukat megváltoztatták, nem szabad használni.
- Fürészlapokat erüsen ötvözött gyorsvágóacélból (HSS acél) nem szabad használni.
- Nem szabad használni olyan fZrészlapokat, amelyek ebben a használati utasításban megadott ismertetű adatoknak nem felelnek meg.
- Biztosítani kell, hogy a fZrészlapvédű minden mozgatható része szorulás nélkül mZködik.
- Biztosítani kell, hogy mind azok a berendezések amelyek a fZrészlapot fedik, kifogástalanul mZködnek.
- A hasítóéket mindég használni és rendessen be kell állítani, kivéve a betevési vágásnál.
- Nem güzök és gyullékony folyadékok hatáskörében használni.
- Csak éles fZrészlapokat és megfelelű tartozékokat használni.
- A hálózati dugót minden átépítési és tisztító és beállítási munkálatoknál húzza ki a dugaszolóaljzatból.
- Óvja a hálózati kábelt sérülésektül. Olaj és sav károsíthatja a kábelt.
- FZrészlapokat, amelykenek az alaptestük vastagabb vagy amelyeknek a terpesztése kisebb a hasítóék vastagságánál, nem szabad használni.
- A hálózati dugót ne a hálózati kábelnál fogva húzza ki a dugaszolóaljzatból és ne hordja a gépét a kábelnál fogva.
● A javításokat csak egy szakember végezze el.
- Kábeldob használatánál, a vezetéket teljessen letekerni. A drót keresztmetszete legalább 1,5 mm². Óvintézkedés max. 16 A.
- Biztositson minden megmunkálandó munkadarabot elegendűen és ne terhelye a gépet túl.
- Viseljen megfelelü ruhát és egy védüszemüveget és por képzű munkálatoknál egy pormaszkot.
- Viseljen fülei védelmére egy zajcsökkentű fülvédüt!
- Hosszabb fa vagy por képzű anyagok megmunkálásánál, a villamos szerszámot egy megfelelő porelszívóra kell rákapcsolni. (Németországban faporra a TRGS 553 szerint megvizsgált porelszívó berendezések vannak követelve.)
Figyelem: Lézersugárzás Ne nézzen a sugárba Lézerosztály 2
Megfelelő óvintézkedések alkalmazásával védje magát és a környezetét a balesetveszélyektöl.
- Ne tekintsen védtelen szemekkel közvetlenül a lézersugárba.
- Ne tekintsen sohasem közvetlenül a sugárzásba.
- oha sem irányítsa a lézersugarat visszaverő felületekre és személyekre illetve állatokra. Egy kis telyesítményű lézersugár is tud a szemen károkat okozni.
- Vigyázal - ha az ill megadott eljárási módtól eltér, akkor ez egy veszélyes sugárzási expozícióhoz vezethet.
- A lézemodult soha sem kinyitni.
- Ha a kézikörfüreszt hoszabb ideig nem használja, akkor az elemeket el kell távolítani belőle.
A kézikörfűrésszel való dolgozás
● A kézfürészt mindég szoros fogással tartani.
- A lengővédőkupak a megmunkálandó darab által automatikussan vissza tolatik.
- Ne használjon eröszakot!
A körfürésszel könnyen és egyenletessen előrehaladni.
- Az eldobandó résznek a körf rész jobb oldalán kell lennie, hogy a széles része a felfekvési asztalnak az egész felületén felfeküdjön.
- Ha előre rajzolt vonal után fürészel, akkor a körfürészt a megfelelő bevágás mentén kell vezetnl.
- Kis fa részeket megmunkálás előtt szorossan rögzíteni. Sohasem kézzel tartani.
- Biztonsági előirásokat okvetlenül figyelembe venni! Védőszemüveget viselni!
- Ne használjon károsult fűrészlapokat vagy olyanokat, amelyek repedéseket és hasadásokat mutatnak fel.
- Ne használyon karimákat / karímás anyákat, amelyeknek a furatjuk nagyobb vagy kisebb a fűrészlapétól.
- A fürészlapot nem szabad kéz vagy a fürészlapra való oldali nyomás által lefékezni.
- A lengövédőnek nem szabad leszorulnia és egy végzett munkamenet utan ismét a kiinduló helyzetben kell lennie.
- A körfűrész használata előtt a kihúzott hálózati dugónál a lengővédő működését megvizsgálni.
● A gép minden használata előtt győződjön meg
arról, hogy a biztonsági berendezések mint lengövédő, hasítóék, karima és beállító berendezések működnek illetve jól beállítva és rögzítve vannak.
- A védőkupakon hozzá tud kapcsolni egy megfelelő porelszívót. Biztosítsa, hogy a porelszivó biztossan és szabályszerűen van rákapcsolya.
- A mozgatható lengővédőkupakot nem szabad fűrészeléshez a hátrahúzott védőkupakba beleszoritani.
Karbantartás
- A levegőztetési nyillásokat a motorházon szabadon és tisztán kell tartani. Idönként a nyillásokat kifújni.
- Túl sok szikra képződésénél vizsgáltassa meg a szénkeféket egy szakmühelyben.
- Kopott szénkeféket csak egy szakmühely vagy a mi vevőszolgáltatásunk által szabad kicseréltetni
● Tartsa a gépét mindég tisztán.
- A műanyag tisztítására ne használjon maró hatású szereket.
- Ha károsodásokat vesz észre akkor ezeket a pótalkatrészeket a mellékelt munkarajzok, valamint az alkatrészek részlistája alapján, pontossan megtudja határozni és rendelni vovőszolgáltatásunknál.
Pótalkatrészek megrendelése
A pótalkatrészek megrendelésénél a következő adatokat kell megadni:
- A készülék tipusát
● A készülék cikkszámát
● A készülék ident-számát
● A szükséges pótalkatrész pótalkatrész-számát
Pótalkatrész
pótalkatrész-szám
Kapcsoló
43.308.10.01.001
Pót széndarabok 43.308.10.01.002
H
H
Figyelem

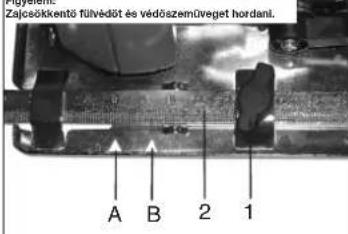

Párhuzamos vágás
1. Az 1-es rögzítócsavart meglazitlan
2. 90°-ú vágásnél, a 2-es pérhuzamos útközót a skála szerint az A bevágásra beállítani, 45°-ú vágásnál, a 2-es pérhuzamos útközót a skála szerint a B bevágásra beállítani, a fűrészlap szélességre ügyeni.
3. Az 1-es rögzítócsavart feszeere huzni
Figyelem:
Egy hulladékfával próbavágást végrehajtani.

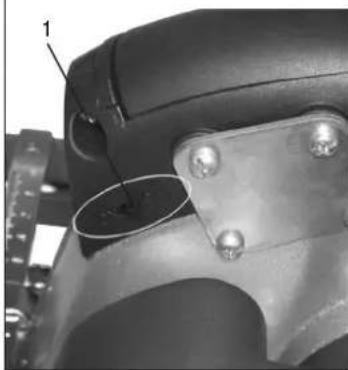

Vágómélységet beállítani
- 1-es rószítócsavart meglazilani
- Fürészsarut lefelé fordítani
- Vágomélységet a skála szerint beállítari
A foghegynek kb. 2 mm -1 ki kell emelkednie a fabol.
- Rogzitocsavart feszesre huzni
Fürészsaru beállítása (ferdevágás)
- 1-es rögzítőcsavsrokat meglazitani
- Fürészsarut a kívént fogszámra beállitari 0 - 45°
3 1-es rágzítőcsavamokat leszesre hizni
Figyelem!
A körfürészen történő minden munka előtt a hálózati dugót kihúznil
- 1-es lengövéciókupakot kinyitni és fogva tartani.
- 2-es homlokluku kulocasi füreszlapot ellentartani
- As časprkucsbi rarakni es a časvari meglazitani
- 4-es kahmisi és a furesziapot letele khenmi
- A kanimat isztani, aj furesziapot berskii.
- A csavari meghuzni, körbefutásra ügyelni
Be / kikapcsolni
Bekapcsolni: A 3-as zárógombot és és a 4-es kapcsolót egyszerre benyomni.
Kikapcsolni: A zárógombot és a kapcsolót elengedni.
Lézer - funkció
Az 1-os kapcsolóval lehel a lézerl bo- ill. kikapcsolni.
A lézer egy sugarat vet a munkadarabra. Fgyelem! A lézersugar csak a 90°-ú végásoknél jelzi a végási folysmatot.
A garancia időtartama 2 év és a vásárlás napjával kezdődik.
A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és működési hibákra terjed ki. A szükséges pótalkatrészeket és a munkaidőt nem számitjuk fel.
Nem szavatolunk a másodlagos károkért.
Az Ön vevőszolgálati partnere.
© ZÁRUČNÍ LIST
Technikai valtozások jogal fenntartva
