MANUAL DE UTILIZADOR HKL-G 1400 EINHELL
Protector dos ouvidos
Hörselskydd

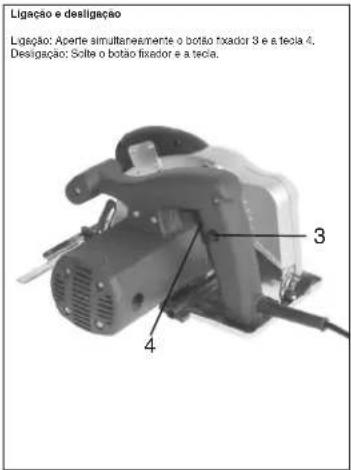

4 Tecla de bloqueio do interruptor
- Parafuso de fixação para ajuste da profundidade de corte
6 Cabo de ligação à rede
7 Cunha abridora
8 Cobertura de protecção móvel
9 Parafuso de máquina
10 Sapata
11 Flange
12 Disco de serra
13 Esbarro paralelo
14 Parafuso de fixação do esbarro paralelo
15 Parafusos de fixação para ajuste do corte enviesado
16 Conexão ao equipamento de aspiração de pó
17 Punho suplementar
18 Manipulo da cobertura de protecção móvel
19 Chave de porcas facial
Leia o manual de operação com atenção e observe especialmente as instruções de segurança.
Conserve o manual de operação junto com a serra circular.
Dados técnicos:
Tensão da rede: 230 V c.a. 50 Hz
Potência: 1400 watts
Número de rotações em vazio: 4800 r.p.m.
Profundidade de corte em 0° 64 mm
Profundidade de corte em 45° 45 mm
Disco de serra: ∅ 185 mm
Assento do disco de serra: ∅ 20 mm
Espessura do disco de serra: 2,8 mm
Nível da pressão acústica: LPA 91 dB(A)
Vibração a _w <2,5 m/s ^-1
Peso 4,3
Comprimento de onda do laser 650 nm
Potência do laser = 1 mW
Alimentação de corrente do módulo de laser
2x1,5 V Micro (AAA)
Campo de aplicação:
A serra circular de mão é adequada para fazer cortes rectos em madeira, materiais semelhantes à madeira e plásticos.
Instruções de segurança:
- Ajuste a cunha abridora de modo que o seu afastamento dos dentes do disco de serra não seja superior a 5 mm e o seu ponto inferior não fique mais de 5 mm atrás dos dentes.
- Não é permitido usar discos de serra com gretas ou torcidos.
- Não é permitido usar discos de serra de aço rápido com alto teor de liga (aço HSS).
- Não é permitido usar discos de serra que não correspondem às características técnicas indicadas neste manual de operação.
- Todas as peças móveis da protecção do disco de serra devem funcionar sem emperrar.
- Todos os dispositivos que cobrem o disco de serra devem funcionar perfeitamente.
- Use sempre a cunha abridora, excepto para cortes em imersão, e ajuste-a correctamente
- Não trabalhe em áreas onde existem vapores ou líquidos inflamáveis.
- Use somente discos de serra afiados e acessórios adequados.
- Antes de ajustar, limpar ou mudar a posição da máquina, tire a ficha da tomada.
● Proteja o cabo eléctrico de ligação à rede. Oleo e ácidos podem danificar esse cabo.
- Não use discos de serra cuja espessura for maior ou cuja travação for mais estreita que a cunha abridora.
- Não tire a ficha da tomada, puxando o cabo de ligação à rede e não transporte a máquina, segurando o cabo de ligação à rede.
- Reparações só devem ser feitas por um técnico especializado.
- Ao usar um tambor para cabos, desenrole completamente o cabo eléctrico. Secção mínima dos condutores: 1,5 mm². Protecção fusível máx.: 16 A.
- Fixe bem todas as peças a corta e não sobrecarregue a máquina.
- Use roupa adequada, óculos de protecção e uma máscara respiratória para trabalhos em que se produzir pó.
- Use um protector dos ouvidos.
- Ao cortar, durante um tempo mais prolongado, madeira ou outros materiais que produzem pó, ligue a máquina a um equipamento de aspiração de pó adequado. (Na Alemanha, são necessários equipamentos de aspiração examinados conforme a TRGS 553).

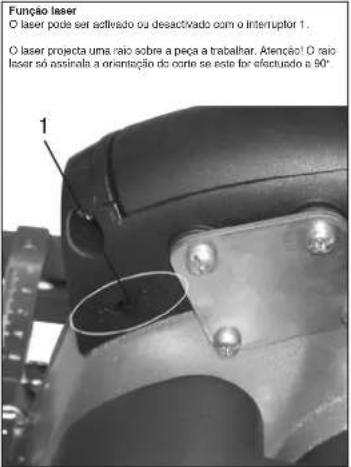

Atenção:
Radlação laser
Não olhar para o raio
Classe de laser 2
Proteja-se a si e ao ambiente contra o perigo de acidentes através de medidas de prevenção adequadas.
- Não olhar directamente para o raio laser com os olhos desprotegidos.
- Nunca olhar directamente para a trajectória dos raios.
- Nunca direcionar o raio laser para superfícies reflectoras, pessoas ou animais. Mesmo um raio laser de potência reduzida poderá causar danos oculares.
- Cuidado – poderá ficar exposto a radiação
perigosa se decidir adoptar métodos que não os aqui referidos.
● Nunca abra o módulo de laser.
- As pilhas deverão ser retiradas se a serra circular não for usado durante um período de tempo prolongado
- Seque sempre firmemente a serra circular.
- A peça a cortar empurra automaticamente a cobertura móvel para trás.
- Não exerça força.
Avance de modo suave e uniforme com a serra circular.
- Os desperdicios devem ficar à direita da serra, para que a parte larga da base da máquina assente com toda a sua superfície.
- Ao cortar seguindo uma linha desenhada, guie a serra ao longo do entalhe correspondente.
- Antes de cortar peças de madeira pequenas, fixe-as bem. Nunca segure-as com a mão.
- Observe sem falta às instruções de segurança!
Use óculos de protecção!
- Não use discos de serra defeituosos ou que apresentam gretas e rachas.
- Não use flanges/porcas de flanges com furo maior ou menor que o do disco de serra.
- Não pare o disco de serra com a mão ou fazendo pressão lateralmente sobre o disco de serra.
- A cobertura móvel não deve emperrar e depois da operação deve estar outra vez na sua posição inicial.
- Antes de usar a serra, lire a ficha da tomada e controle o funcionamento da cobertura móvel.
- Cada vez, antes de usar a máquina, verifique se os dispositivos de protecção, como a cobertura móvel, a cunha abridora, os flanges e os dispositivos de ajuste funcionam, estão ajustados correctamente e fixos.
- Pode-se ligar um equipamento adequado de aspiração de pó à cobertura de protecção. Certifique-se de que o equipamento de aspiração de pó está ligado de modo seguro e regulamentar
- Antes de serrar, não é permitido imobilizar a cobertura de protecção móvel na cobertura de protecção puxada para trás.
Manutenção:
- Mantenha limpas e desimpedidas as fendas de ventilação da carcaça do motor. Limpe as fendas de vez em quando com ar comprimido.
- Se houver formação excessiva de faíscas, mande examinar as escovas de carvão numa oficina especializada.
- As escovas de carvão desgastadas só devem ser substituídas numa oficina especializada ou pelo nosso serviço de assistência técnica.
● Mantenha a sua máquina sempre limpa.
- Não use produtos cáusticos para limpar as peças de plástico.
- Se observar danos, veja o desenho detalhado anexo e a lista de peças, para definir exactamente e pedir as peças sobressalentes ao nosso serviço de assistência técnica.
Encomenda de peças sobressalentes
Para encomendar peças sobressalentes, devem ser efectuadas as seguintes indicações:
- Modelo do aparelho
- Número de referência do aparelho
- N.º de identificação do aparelho
- Número de peça sobressalente necessária
Peça sobressalente N.º da peça sobressalente Interruptor 43.308.10.01.001
Escovas sobressalentes 43.308.10.01.002
P
Atenção!

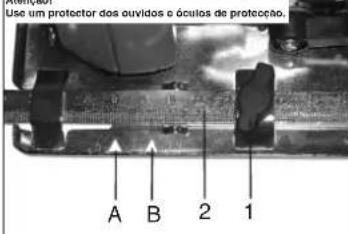

Corte paralelo
1. Selte o paraiuso de fixação 1
2. Para corte em 90°, ajuste o esbarro paralelo 2 cf. a escala ao entalhe A. Para corte em 15°, ajuste o esbarro paralelo 2 cf. a escala ao entalhe B. Observe a espessura do disco de serra.
3. Aperia o parafuso de fixação.
Atenção!
Faça um corte de ensalo com um resto de madeira
Ajuste da profundidade de corte
- Solte o parafuso de fixação 1.
- Giro a sagala para haino.
- Ajuste a profundidade de corte conforme a escala.
A conta do dente deve sobressair aprox. 2 mm da madeira.
- Acerte o parafuso de fixação.
Atenção
Antes de fazer qualquer trabalho na máquina, tire a ficha da tomadal

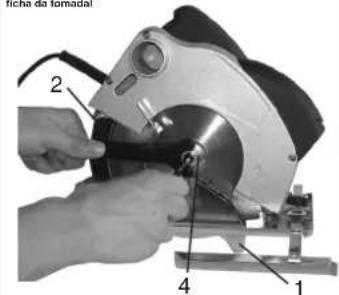

Troca do disco de serra
- Abra a cobertura de proteção móvel I e segure-a.
- Segura o disco de sera com a chave de espigas 2.
- Apique a chave de encaixe e solte o garafuso
- Tire o flange 4 e o disco de serra para baixo.
-
Limpe o flange e monte o novo disco de serra.
Observe o sentido de rotação (veja a fleche na cobertura de
propriação).
-
Aporte o paraluso e controle a relação concéntrica.
FIN
Erittely:
A garantia começa no dia da compra do aparelho e cobre um período de 2 anos.
Prestamos garantia em caso de execução
defeituosa ou defeitos de material ou de
funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho.
necessários. Não nos responsabilizamos por
danos em consequência da utilização do
aparelho.
O seu serviço de assistência técnica
⑦ EINHELL-TAKUUTODISTUS
Salvaguardem-se alterações técnicas
