Merkki	EINHELL
Malli	HKL-G 1400
Kategoria	Käsipyörösaha
Verkkojännite	230 V ~ 50 Hz
Ottoteho	1400 W
Tyhjäkäyntinopeus	4800 min⁻¹
Leikkuusyvyys 0°:ssa	64 mm
Leikkuusyvyys 45°:ssa	45 mm
Terän halkaisija	185 mm
Terän reikä	20 mm
Terän paksuus	2,8 mm
Paino	4,3 kg
Äänenpainetaso LPA	91 dB(A)
Äänitehotaso LWA	104 dB(A)
Tärinä	< 2,5 m/s²
Eristys	Kaksoiseristys (luokka II)
Laserluokka	2
Laserin aallonpituus	650 nm
Laserin teho	≤ 1 mW
Laserin virtalähde	2 paristoa 1,5 V Micro (AAA)
Päätoiminnot	Suora leikkaus, viistoleikkaus (0°-45°), laserohjaus, pölynimu, rinnakkaisohjain, halkaisukiila
Huolto ja puhdistus	Puhdista ilmanottoaukot, vaihda kuluneet hiiliharjat ammattiliikkeessä, käytä syövyttämättömiä aineita
Turvallisuus	Kääntyvä suojakupu, halkaisukiila, turvakytkin, kaksoiseristys
Varaosat ja korjattavuus	Kytkin (43.308.10.01.001), hiilet (43.308.10.01.002), sahanterä, laippa, ruuvi
Yleistä tietoa	2 vuoden takuu, Einhell Benelux -huoltopalvelu

Usein kysytyt kysymykset - HKL-G 1400 EINHELL

Kuinka säätää leikkuusyvyys EINHELL HKL-G 1400 -pyörösahassa?

Löysää kiinnitysruuvia, joka on pohjalevyssä. Käännä pohjalevyä alaspäin säätääksesi syvyyden asteikon mukaan. Terän hampaan kärjen tulee ulottua noin 2 mm puun alapuolelle. Kiristä kiinnitysruuvi. Huomio: Irrota aina laite verkosta ennen säätöjä.

Kuinka vaihtaa sahanterä malliin HKL-G 1400?

Avaa kääntyvä suojakupu ja pidä sitä paikallaan. Lukitse terä haka-avaimella. Irrota ruuvi hylsyavaimella. Poista laippa ja terä alaspäin. Puhdista laippa, aseta uusi terä pyörimissuunta huomioiden (nuoli suojakuvussa) ja kiristä ruuvi. Tarkista keskittäminen ennen käyttöä.

Kuinka käyttää EINHELL HKL-G 1400 -sahan laserohjausta?

Painamalla laserin kytkintä voit kytkeä sen päälle tai pois. Laser heijastaa viivan työkappaleeseen. Huomio: lasersäde merkitsee leikkauslinjan vain 90° leikkauksissa. Älä koskaan katso suoraan säteeseen.

Mitkä ovat tärkeimmät turvallisuusohjeet tämän sahan käytölle?

Käytä suojalaseja, pölynaamaria ja kuulosuojaimia. Käytä halkaisukiilaa oikein säädettynä (etäisyys hampaisiin ≤ 5 mm). Älä käytä halkeilleita tai HSS-terästeriä. Irrota aina laite verkosta ennen säätöjä tai puhdistusta. Älä koskaan lukitse suojakupua auki-asentoon.

Kuinka huoltaa pyörösahan moottoria?

Pidä moottorikotelon ilmanottoaukot puhtaina ja avoimina puhaltamalla ne säännöllisesti paineilmalla. Jos esiintyy liiallista kipinöintiä, tarkistuta hiiliharjat ammattiliikkeellä. Hiiliharjojen vaihto tulee tehdä vain ammattilaisen toimesta.

Voinko käyttää sahaa muiden materiaalien kuin puun leikkaamiseen?

Saha soveltuu puulle ja vastaaville materiaaleille (kuten lastulevyille) sekä muoveille. Älä käytä sopimattomia teriä ja noudata valmistajan suosituksia.

Kuinka liittää pölynimuri sahaan?

Voit liittää sopivan imulaitteen suojakupuun. Varmista, että liitäntä on turvallinen ja määräysten mukainen. Imu on suositeltavaa puupölyä tuottavissa töissä.

Mikä on suurin leikkuusyvyys 45°:ssa?

Suurin leikkuusyvyys 45°:ssa on 45 mm. 0°:ssa se on 64 mm. Säädä aina syvyys niin, että terä ulottuu noin 2 mm työkappaleen alapuolelle.

Kuinka säätää rinnakkaisohjain?

Rinnakkaisohjain kiinnitetään kiinnitysruuveilla. Säädä etäisyys löysäämällä ruuvit, aseta ohjain haluttuun leveyteen ja kiristä ruuvit. Varmista, että ohjain on yhdensuuntainen terän kanssa tarkkoja leikkauksia varten.

Mitä tehdä, jos sahanterä juuttuu leikkauksen aikana?

Vapauta kytkin välittömästi. Älä yritä pakottaa sahaa. Tarkista, että halkaisukiila on oikein säädetty ja että terä ei ole vaurioitunut. Käytä halkaisukiilaa takaiskun estämiseksi. Jos ongelma jatkuu, tarkistuta laite.

KÄYTTÖOHJE HKL-G 1400 EINHELL

1. Kahva
2. Tyyppikilpi
3. Päälle-/pois-kytkin
4. Päälle-/pois-kytkimen sulkunäppäin
5. Leikkaussyvyyden säätöruuvi
6. Verkkojohto
7. Halkaisukiila
8. Teränsuojakotelo
9. Kuusiokoloruuvi
10. Sahakenkä
11. Laippa
12. Sahanterä
13. Sivuvaste
14. Sivuvasteen säätöruuvi
15. Viisteen säätöruuvi
16. Poistoimulitäntä
17. Lisäkahva
18. Teränsuojuksen liikutusvipu
19. Reikäkanta-avain
20. Laserlaite

Lukekaa käyttöohje huolellisesti läpi ja huomioikaa erityisesti turvallisuusohjeet. Säilyttäkää käyttöohje käsipyörösahan yhteydessä.

Tekniset tiedot:

Verkkojännite: 230 V - 50 Hz

Ottoteho: 1400 W

Tyhjäkierrosluku: 4800 min⁻¹

Leikkaussyvyys: 0° kulma: 64 mm

Leikkaussyvyys: 45° kulma: 45 mm

Sahanterä: 185 mm ∅

Terän istukka: 20 mm ∅

Terän paksuus: 2.8 mm

Melunpainetaso: LPA 91 dB(A)

Melutehotaso: LWA 104 dB(A)

Tärinä aw < 2,5 m/s

Paino: 4,3 kg

Suojaeristetty

Laserluokka

Laserin aallonpituus 650 nm

Laserin teho ≤1 mW

Lasermoduulin virransyöttö 2x1,5 V Micro (AAA)

Käyttöalue

Käsipyörösaha soveltuu suorien leikkausten tekemiseen puuhun ja puun kaltaisiin materiaaleihin sekä muoveihin.

Turvallisuusohjeet:

• Halkaisukiila on asetettava niin, että sen välimatka sahanterän hammaskehään ei ole suurempi kuin 5 mm ja ettei sen alin kohta ole kauempana kuin 5 mm terän hammaskehästä.
• Repeilleitä tai muotonsa menettäneitä sahanteriä ei saa käyttää.
• Ei saa käyttää runsasseosteisesta pikaleikkausteräksestä (HSS-teräksestä) valmistettuja sahanteriä.
• Ei saa käyttää sahanteriä, jotka eivät vastaa tässä käyttöohjeessa annettuja tunnuskoodeja.
• On varmistuttava siitä, että kaikki sahanterän suojuksen liikkuvat osat toimivat juuttumatta paikoilleen.
• On varmistuttava siitä, että kaikki sahanterän suojaukseen tähtäävät laitteet toimivat moitteettomasti.
• Halkaisukiilaa on käytettävä aina ja ohjeiden mukaisesti, paitsi pistoleikkauksessa.
• Ei saa käyttää höyryjen tai palavien nesteiden läheisyydessä.
• Käyttäkää aina teräviä sahanteriä ja sopivia lisälaitteita.
• Ennen kaikkia muutos-, puhdistus- ja säätötöitä on pistoke irrotettava sähkörasiasta.
• Suojatkaa verkkojohto vaurioilta. Öljy ja happo voivat vahingoittaa johtoa.
• Ei saa käyttää sahanteriä, joiden kanta on paksumpi kuin halkaisukiila tai joiden haritus on pienempi kuin halkaisukiilan paksuus.
• Pistoketta ei saa irrottaa sähkörasiasta vetämällä johdosta, eikä laitetta saa kantaa johdosta.
• Korjaukset saa suorittaa vain alan asiantuntija.
• Kaapelikelaa käytettäessä on johto purettava kelalta kokonaan. Johtimen halkaisija vähintään 1,5 mm², varoke kork. 16A.
• Varmistakaa kaikki työstettävät kappaleet riittävästi älkääkä ylikuormittako konetta.
• Käyttäkää sopivia vaatteita sekä suojalaseja sekä pölysuodatinta pölyä tuottavissa töissä.
• Käyttäkää korvienne suojana suojakuulokkeita!
• Kun puuta tai pölyä tuottavaa materiaalia työstetään pitkään, on sähkötyökone liitettävä sopivaan pölynimulaitteistoon. (Saksassa vaaditaan puupölyä työstettäessä TRGS 553 -määräysten mukaisesti testatut imulaitteistot.)

Huomio: Lasersäde. Älä katso säteeseen. Laserluokka 2.

Suojaa itseäsi ja ympäristöäsi tapaturmanvaaralta sopivin varotoimenpitein.

• Älä katso suojaamattomin silmin suoraan lasersäteeseen.
• Älä koskaan katso suoraan sädekanavaan.
• Älä suuntaa lasersädettä koskaan heijastaville pinnoille tai ihmisiä tai eläimiä kohti. Myös pienitehoinen lasersäde saattaa aiheuttaa vaurioita silmiin.
• Varo - jos toimitaan muulla kuin tässä neuvotulla tavalla, niin tästä saattaa aiheutua vaarallinen säteilyllealtistuminen.
• Älä koskaan avaa lasermoduulia.
• Jos sahaa (pyörösahaa) ei käytetä pitempään aikaan, tulee paristot poistaa siitä.

Käsipyörösahan käyttö

• Pitäkää pyörösaha aina tukevassa otteessa.
• Työstökappale työntää liikkuvan suojuksen automaattisesti taaksepäin.
• Älkää käyttäkö raakaa voimaa! Siirtäkää pyörösahaa eteenpäin kevyesti ja tasaisesti.
• Pois putoavan kappaleen tulee olla pyörösahan oikealla puolella, jotta työtason leveä osa on tuettuna koko pinnaltaan.
• Sahattaessa merkittyä viivaa myöten on pyörösahaa kuljetettava vastaavaa uraa pitkin.
• Pienet puukappaleet on kiinnitettävä hyvin ennen työstöä. Niitä ei saa koskaan pitää paikallaan käsin.
• Turvallisuusmääräyksiä on ehdottomasti noudatettava! Käytettävä suojalaseja!
• Älkää käyttäkö viallisia sahanteriä tai sellaisia, joissa on repeämiä tai halkeamia.
• Älkää käyttäkö sellaisia laippoja tai laippamuttereita, joiden poraus on suurempi tai pienempi kuin sahanterän poraus.
• Sahanterää ei saa jarruttaa kädellä tai painamalla sitä sivulta.
• Liikkuva suojus ei saa juuttua kiinni, vaan sen on palattava takaisin alkuasemaansa työstöjakson päättyessä.
• Ennen pyörösahan käyttöä on tarkistettava liikkuvan suojuksen toiminta pistokkeen ollessa irrotettuna.
• Varmistakaa ennen koneen jokaista käyttöä, että turvalaitteet, kuten esim. liikkuva suojus, halkaisukiila, laippa ja säätölaitteet toimivat tai on

asennettu ja kiinnitetty oikein.

• Voitte liittää suojukseen sopivan pölynimulaitteiston. Huolehtikaa siitä, että pölynimulaitteisto on liitetty paikalleen turvallisesti ja ohjeiden mukaisesti.
• Liikkuvaa teräsuojusta ei saa lukita sahaamisen ajaksi taaksevedettyyn asentoon.

Huolto

• Moottorinkotelon ilmaraot on pidettävä auki ja puhtaina. Ne puhdistetaan aika ajoin paineilmalla.
• Jos kipinöitä esiintyy hyvin runsaasti, on hiiliharjat tarkastettava alan korjaamoliikkeessä.
• Vain alan korjaamoliike tai meidän huoltopalvelumme saa suorittaa kuluneiden hiiliharjojen vaihdon. ● Pitäkää koneenne aina puhtaana.
• Älkää käyttäkö muoviosien puhdistukseen syövyttäviä aineita.
• Jos toteatte vaurioita, voitte määrittää tarvittavat varaosat oheistetun sarjaleikkauspiirroksen sekä varaosaluettelon avulla ja tilata ne huoltopalvelustamme.

Varaosatilaus

Varaosatilauksessa tulee antaa seuraavat tiedot:

● laitteen tyyppi ● laitteen tuotenumero ● laitteen tunnusnumero ● tarvittavan varaosan varaosanumero

Varaosa

Huomio! Käyttäkää kuulosuojuksia ja suojalaseja.

Samansuuntainen leikkaus

1. Säätönyuxi 1 avataan
2. Leikkaus: sivuvaste 2 asetetaan uran A kohdalle asteikon mukaan, 45° leikkaus: sivuvaste 2 asetetaan uran B kohdalle asteikon mukaan, huomioidaan sahanterän leveys
3. Säblönuvi: kirstiään

Huomio

Tehkää koeleikkaus jätepuupalaan

Leikkaussyvyyden säätö

1. Avataan säätöruuvi 1
2. Käännetään sahakangas alaspäin
3. Säädetään leikkaussyvyys asetelman mukaan: hampaan kärjen tulee pistää n. 2 mm puusta ulos

Sahakengän säätö (vinoleikkaus)

1. Irrotetaan säätöruuvit 1
2. Asetetaan sahakenkä haluttuun astelukemaan 0-45°
3. Kiristetään säätöruuvit 1 tukasti

Huomio!

Ennen kaikkea

pyörösahatyötä

on pistoke irrotettava

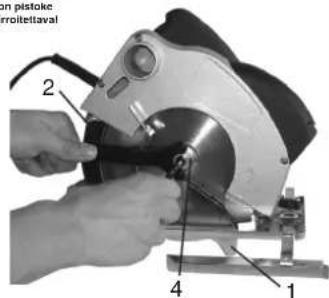

Sahanterän vaihto

1. Avataan liikkuva suojus 1 ja kiinnitetään ylös
2. Pidetään sahanterää vastaan rekka-avaimella 2.
3. Irrotetaan mutteri holkkiavaimella.
4. Otetaan laippa 4 ja sahanterä pois.
5. Puhdistetaan laipat, asetetaan uusi sahanterä paikalleen. Huomioidaan pyörimissuunta (kts. suojuksen nuolta).

Päälle-/poiskytkentä. Päällekytkentä: Painetaan käynnistyskytkintä 3 ja kytkintä 4 samanaikaisesti. Poiskytkentä: Päästetään käynnistyskytkin ja kytkin irti.

Takuuaika alkaa ostopäivänä ja sen pituus on 2 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.
