Caractéristiques Techniques	Collecteur de poussière HiKOKI RP250YDL
Type de produit	Collecteur de poussière
Capacité du réservoir	Non spécifié
Poids	Non spécifié
Dimensions	Non spécifié
Utilisation	Conçu pour être utilisé avec des outils électroportatifs pour collecter la poussière générée lors de travaux de découpe ou de perçage.
Maintenance	Vérifier régulièrement le filtre et le réservoir, nettoyer ou remplacer si nécessaire.
Sécurité	Utiliser des équipements de protection individuelle (EPI) comme des lunettes et un masque anti-poussière lors de l'utilisation.
Informations Générales	Compatible avec divers outils HiKOKI, idéal pour un environnement de travail propre.

FOIRE AUX QUESTIONS - RP250YDL HiKOKI

Quel est le rôle principal du HiKOKI RP250YDL ?

Le HiKOKI RP250YDL est conçu pour collecter la poussière générée lors de travaux de ponçage et de découpe, permettant ainsi de maintenir un environnement de travail propre.

Comment installer le HiKOKI RP250YDL sur ma machine ?

Pour installer le RP250YDL, fixez le collecteur de poussière sur l'outil à l'aide des clips fournis. Assurez-vous qu'il est bien en place avant de commencer à travailler.

Quelle est la capacité du sac de collecte de poussière ?

Le sac de collecte de poussière du HiKOKI RP250YDL a une capacité d'environ 2,5 litres.

Comment vider le sac de collecte de poussière ?

Pour vider le sac, retirez-le soigneusement de l'appareil, ouvrez la fermeture et videz la poussière dans une poubelle. Assurez-vous de le remettre correctement en place après le vidage.

Le RP250YDL est-il compatible avec tous les outils HiKOKI ?

Le RP250YDL est principalement conçu pour être utilisé avec certains modèles d'outils HiKOKI. Veuillez vérifier la compatibilité avec votre outil spécifique dans le manuel d'utilisation.

Comment entretenir le HiKOKI RP250YDL ?

Pour entretenir le collecteur de poussière, nettoyez régulièrement le filtre et vérifiez l'état du sac de collecte. Remplacez le sac si vous constatez des déchirures ou des obstructions.

Que faire si le collecteur de poussière ne fonctionne pas correctement ?

Si le collecteur de poussière ne fonctionne pas, vérifiez que le sac n'est pas plein et qu'il est correctement installé. Assurez-vous également qu'il n'y a pas d'obstructions dans le tuyau de collecte.

Est-ce que le HiKOKI RP250YDL est bruyant ?

Le niveau sonore du RP250YDL est relativement faible comparé à d'autres équipements, mais il peut varier selon l'outil utilisé et les conditions de travail.

Où puis-je acheter des sacs de remplacement pour le HiKOKI RP250YDL ?

Les sacs de remplacement pour le HiKOKI RP250YDL sont disponibles chez les revendeurs HiKOKI agréés, ainsi que sur des sites de vente en ligne spécialisés.

MODE D'EMPLOI RP250YDL HiKOKI

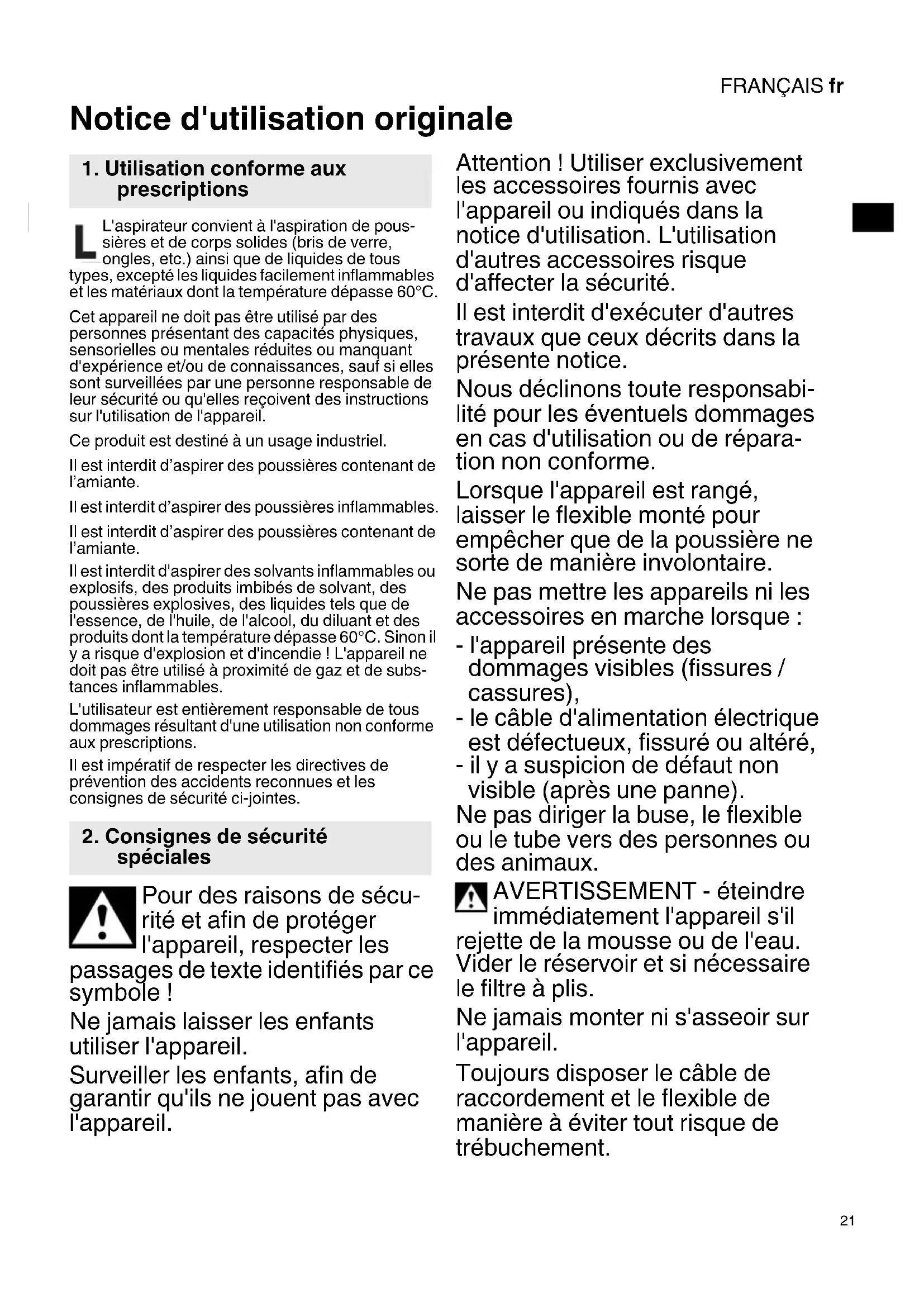

Notice d'utilisation originale L'aspirateur convient à l'aspiration de pous- sières et de corps solides (bris de verre, ongles, etc.) ainsi que de liquides de tous types, excepté les liquides facilement inflammables et les matériaux dont la température dépasse 60°C. Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'appareil. Ce produit est destiné à un usage industriel. Il est interdit d’aspirer des poussières contenant de l’amiante. Il est interdit d’aspirer des poussières inflammables. Il est interdit d’aspirer des poussières contenant de l’amiante. Il est interdit d'aspirer des solvants inflammables ou explosifs, des produits imbibés de solvant, des poussières explosives, des liquides tels que de l'essence, de l'huile, de l'alcool, du diluant et des produits dont la température dépasse 60°C. Sinon il y a risque d'explosion et d'incendie ! L'appareil ne doit pas être utilisé à proximité de gaz et de subs- tances inflammables. L'utilisateur est entièrement responsable de tous dommages résultant d'une utilisation non conforme aux prescriptions. Il est impératif de respecter les directives de prévention des accidents reconnues et les consignes de sécurité ci-jointes. Pour des raisons de sécu- rité et afin de protéger l'appareil, respecter les passages de texte identifiés par ce symbole ! Ne jamais laisser les enfants utiliser l'appareil. Surveiller les enfants, afin de garantir qu'ils ne jouent pas avec l'appareil. Attention ! Utiliser exclusivement les accessoires fournis avec l'appareil ou indiqués dans la notice d'utilisation. L'utilisation d'autres accessoires risque d'affecter la sécurité. Il est interdit d'exécuter d'autres travaux que ceux décrits dans la présente notice. Nous déclinons toute responsabi- lité pour les éventuels dommages en cas d'utilisation ou de répara- tion non conforme. Lorsque l'appareil est rangé, laisser le flexible monté pour empêcher que de la poussière ne sorte de manière involontaire. Ne pas mettre les appareils ni les accessoires en marche lorsque : - l'appareil présente des dommages visibles (fissures / cassures), - le câble d'alimentation électrique est défectueux, fissuré ou altéré, - il y a suspicion de défaut non visible (après une panne). Ne pas diriger la buse, le flexible ou le tube vers des personnes ou des animaux. AVERTISSEMENT - éteindre immédiatement l'appareil s'il rejette de la mousse ou de l'eau. Vider le réservoir et si nécessaire le filtre à plis. Ne jamais monter ni s'asseoir sur l'appareil. Toujours disposer le câble de raccordement et le flexible de manière à éviter tout risque de trébuchement.

1. Utilisation conforme aux

2. Consignes de sécurité

Ne jamais tirer le câble de raccor- dement par-dessus des arêtes vives, ni le plier ou le coincer. Si le câble de raccordement de l'appareil est endommagé, le remplacer par un câble spécial. Voir chapitre "Réparations". Ne le raccorder qu'à une prise de courant avec contact de terre. Ne pas utiliser de câble de rallonge endommagé. Ne brancher ou débrancher en aucun cas la fiche secteur avec les mains humides Toujours tirer sur la fiche secteur, pas au niveau du câble. AVERTISSEMENT - utiliser uniquement la prise de courant sur l'appareil en conformité à l'emploi prévu défini dans la notice d'utilisa- tion. Ne pas laisser l'appareil sans surveillance. Débrancher la fiche secteur en cas d'interruption de travail prolongée. Protéger contre un branchement involontaire. A l'extérieur, l'aspirateur ne doit pas être utilisé ou stocké dans un endroit humide. ATTENTION - Cet appareil doit uniquement être rangé à l'intérieur. Les acides, l'acétone et les déter- gents peuvent attaquer les pièces de l'appareil. Avant tous travaux de mainte- nance ou de nettoyage de l'appareil et après chaque utilisa- tion, éteindre l'appareil et débran- cher la fiche secteur. Protéger contre un branchement involon- taire. Les appareils à jet de vapeur et les nettoyeurs haute pression ne doivent pas être utilisés pour le nettoyage de l'aspirateur. L'intérieur du couvercle doit toujours rester sec. Contamination microbienne due à l'absence de nettoyage à long terme, notamment en cas d'utilisa- tion pour le traitement de produits alimentaires : toujours nettoyer et désinfecter l'appareil immédiate- ment après utilisation. Ne jamais ouvrir l'appareil à l'exté- rieur par temps de pluie ou en cas d'orage. Ne pas utiliser l'appareil à l'exté- rieur en cas de basses tempéra- tures. L'appareil ne doit pas être utilisé dans des locaux à atmosphère explosible. Veiller à la bonne stabilité de l'aspi- rateur. Si l'air d'évacuation est rejeté dans la pièce, celle-ci doit présenter un taux de renouvellement de l'air L suffisant. Se reporter à la régle- mentation nationale. Attention ! Cet appareil contient des poussières nocives pour la santé. Les travaux de vidage et de maintenance, y compris l'élimination du réservoir à poussières, doivent être exécutés par un personnel spécialisé portant un équipement de protec- tion approprié. Danger ! Prudence ! Ne pas utiliser cet appareil avant d'en avoir lu la notice d'utilisation. Book_RP250YDL.book 22 ページ ２０１８年２月２３日　金曜日　午前１１時５１分FRANÇAIS fr

AVERTISSEMENT - les opéra- teurs doivent être instruits de façon adaptée eu égard à cet aspirateur et aux substances pour lesquelles il doit être utilisé. Etiquette d'avertissement pour les outils de la catégorie de pous- sières L : L'appareil convient à l'aspiration de matériaux légèrement nocifs pour la santé. L'appareil ne convient pas à la réduction de poussière de bois dans l'air respi- ratoire. Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Le fait de toucher ou d'inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple de chêne ou de hêtre sont considérées comme étant cancérigènes, particulièrement lorsqu'elles sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Voir page 2. 1 Interrupteur marche/arrêt/automatique 2 Prise de courant pour outil électrique 3 Partie supérieure 4 Bouton pour le décrassage du filtre "Press- Clean" (PC) 5 Orifice de soufflage 6 Fermeture encliquetable 7 Ouverture d'aspiration 8Réservoir 9 Sac filtre non tissé 10 Sac filtre PE 11 Filtre à plis 12 Panier-support du filtre Avant la mise en service, vérifier que la tension secteur et la fréquence secteur indiquées sur la plaque signalétique corres- pondent aux caractéristiques de votre réseau électrique. Fixer la pièce intermédiaire de poignée ou le manchon sur le flexible d'aspiration (voir l'illustration A, page 2.). Préparer le tube d'aspiration, comme illustré, pour le rangement dans le dépôt (voir l'illustration C, page 2.).

4.1 Mettre en place le sac filtre non tissé (9)

Mettre l'appareil hors tension. Débrancher la fiche secteur. Protéger contre un branchement involon- taire. Ouvrir les fermetures encliquetables (6). Retirer la partie supérieure (3) du réservoir (8). Voir figure 2, page B. Saisir un sac filtre neuf au niveau de la bride et le pousser avec la membrane caoutchouc sur la tubulure d'aspiration. Veiller à ce que la membrane caoutchouc soit poussée par- dessus le renflement. Remonter la partie supérieure sur le réservoir, fermer les fermetures encliquetables.

4.2 Insérer un sac filtre PE (10)

Mettre l'appareil hors tension. Débrancher la fiche secteur. Protéger contre un branchement involon- taire. Ouvrir les fermetures encliquetables (6). Retirer la partie supérieure (3) du réservoir (8). Voir figure 2, page B. Saisir un sac filtre neuf au niveau de la bride et le pousser avec la membrane caoutchouc sur la tubulure d'aspiration. Veiller à ce que la membrane caoutchouc soit poussée par- dessus le renflement. Etendre le sac filtre PE (10) de manière homogène au fond du réservoir. Poser les bords du sac filtre PE sur les bords du réservoir de sorte que le sac filtre PE soit entièrement fixé sur la partie supérieure (3). Remonter la partie supérieure sur le réservoir, fermer les fermetures encliquetables.

5.1 Mise en marche / arrêt, automatique

Sélectionner le mode opératoire via l'interrupteur (1) : 0 = aspirateur arrêté I = aspirateur en service (mode manuel) =mise en marche / arrêt automatique : l'aspirateur est mis en marche / arrêté par l'intermédiaire d'un outil électrique connecté à la prise de courant (2).

Voir l'illustration E, page 2. Pour nettoyer le filtre à plis (11) par un puissant flux d'air : actionner le bouton (4) pendant les pauses de travail (appuyer 3 fois) tout en obturant l'ouverture d'aspiration (au niveau du flexible d'aspiration ou du réservoir).

5.3 Fonction soufflage intégrée

Pour souffler, sécher et évacuer l'air vicié. Pour cela, fixer un flexible adapté (fourniture) dans l'orifice de soufflage (5). Ne pas conduire de façon incontrôlée l'air soufflé dans des locaux exigus. Utiliser un flexible propre. Les poussières peuvent être nocives pour la santé.

5.4 Prise de courant (2)

La prise de courant (2) est uniquement prévue pour le raccordement d'un outil électrique. La puissance absorbée maximale autorisée (de l'aspirateur et de l'appareil raccordé) ne doit pas dépasser au total la valeur I max (voir tableau, page 3). Si l'interrupteur (1) est positionné sur " ", l'aspi- rateur est mis en marche / arrêté par l'intermédiaire d'un outil électrique connecté à la prise de courant (2).

6.1 Aspiration de poussières

Aspirer uniquement en utilisant des filtres, un appa- reil et des accessoires secs. A l'état humide, la poussière pourrait adhérer et s'incruster. Toujours utiliser le sac non tissé (9) ou le sac filtre PE (10) en association avec le filtre à plis (11).

6.2 Aspiration de liquides

N'exploiter en aucun cas l'appareil sans le filtre à plis (11) inséré. Cela peut détruire l'appareil. En outre de l'eau peut s'écouler. Il est possible d'utiliser un sac filtre non tissé (9) ou un sac filtre PE (10). Le filtre à plis (11) est approprié pour l'aspiration de liquides. Eliminer les poussières sèches avant d'aspirer le liquide. Cela permet d'éviter un fort encrassement et une forte incrustation L'appareil dispose d'un système à flotteur qui coupe le flux d'air par l'appareil lorsque le niveau max. de liquide est atteint. Dans ce cas, vous entendrez une nette modification du bruit du moteur. Eteignez alors l'appareil. Retirez ensuite la fiche de la prise de courant. Aspirer des liquides seulement si le flot- teur est capable de fonctionner (voir chapitre 8. Maintenance). Après l'arrêt, une petite quantité d'eau peut refluer du flexible. Avant de vider, retirer le flexible d'aspiration du liquide. Avant d'enchaîner par une aspiration de pous- sières, insérer des filtres secs. En cas de change- ments fréquents entre l'aspiration de poussières et l'aspiration de liquides, nous recommandons d'utiliser un second filtre (de rechange). Laisser sécher le filtre, le réservoir et les accessoires pour que la poussière ne colle pas aux parties humides.

Laisser le tuyau flexible sur l'appareil, afin d'empê- cher l'échappement involontaire de poussières. Fixer le flexible d'aspiration ou le câble électrique sur l'appareil à l'aide du support de transport. La partie supérieure (3) doit être fixée de façon sûre sur le réservoir (8). Vérifier que les fermetures encli- quetables (6) sont fermées.

7.1 Instructions de nettoyage générales

Nettoyer le réservoir et les accessoires à l'eau. Nettoyer la partie supérieure (3) avec un chiffon humide. Attention ! Cet appareil contient des poussières nocives pour la santé. Les travaux de vidage et de maintenance, y compris l'élimination du réservoir à poussières, doivent être exécutés par un personnel spécialisé portant un équipement de protection approprié. Vidage du réservoir Uniquement admissible pour des poussières avec des valeurs max. autorisées sur le lieu de travail > 1 mg/m

- Débrancher la fiche secteur. Protéger contre un branchement involontaire. - Ouvrir les fermetures encliquetables (6). Retirer la partie supérieure (3) du réservoir (8). - Vider le réservoir. Eliminer le sac filtre non tissé - Débrancher la fiche secteur. Protéger contre un branchement involontaire. - Mettre un masque anti-poussières. - Ouvrir les fermetures encliquetables (6). Retirer la partie supérieure (3) du réservoir (8). - Tirer le sac filtre non tissé (9) vers l'arrière avec précaution de l'ouverture d'aspiration (7). - Eliminer la poussière conformément aux régle- mentations légales.

Eliminer le sac filtre PE - Brancher la fiche secteur. - Allumer l'aspirateur et décrasser le filtre : appuyer sur le bouton (4) ("PressClean" voir chapitre 5.2). - Eteindre l'aspirateur : positionner l'interrupteur (1) sur "0". - Mettre un masque anti-poussières. - Ouvrir les fermetures encliquetables (6). Retirer la partie supérieure (3) du réservoir (8). Avant de déposer la partie supérieure, positionner l'inter- rupteur (1) sur "I" afin d'aspirer la poussière éven- tuelle qui tombe. - Tirer le sac filtre PE (10) vers l'arrière avec précau- tion de l'ouverture d'aspiration (7). - Eliminer la poussière conformément aux régle- mentations légales.

8.1 Instructions générales

Avant chaque maintenance, éteindre l'appa- reil et débrancher la fiche secteur. Protéger contre un branchement involontaire. Nettoyer l'appareil (voir chapitre 7.). Si l'utilisateur effectue la maintenance, il doit démonter l'aspirateur, le nettoyer et le maintenir dans la mesure du possible, sans exposer le personnel de maintenance ni d'autres personnes en danger. Mesures de précaution Les mesures de précaution comprennent le nettoyage avant le démontage, mesure de préven- tion pour la ventilation forcée filtrée locale ou l'aspi- rateur est démonté, nettoyage de la zone de main- tenance et équipement de protection individuelle.

8.2 Réduction de la puissance d'aspiration

En cas de diminution de la puissance d'aspiration, exécuter les mesures suivantes :

1. Décrassement du filtre à plis (11) : appuyer sur

le bouton (4) ("PressClean" voir chapitre 5.2)

2. Vider le réservoir ou remplacer le sac filtre non

tissé (9) ou le sac filtre PE (10).

3. Renouveler le filtre à plis (11) ou bien le secouer,

brosser ou enlever, le laver à l'eau courante, le sécher et le remettre en place (voir chapitre 8.3).

8.3 Remplacer le filtre à plis (11)

- Décrasser encore une fois le filtre à plis (11) avant de le changer : appuyer sur le bouton (4) ("Press- Clean" voir chapitre 5.2). - Débrancher la fiche secteur. Protéger contre un branchement involontaire. - Ouvrir les fermetures encliquetables (6). Retirer la partie supérieure (3) du réservoir (8). Voir l'illustration D, page 2. Tourner le panier- support du filtre (12) dans le sens anti-horaire (fermeture à baïonnette) et le retirer. Retirer le filtre à plis (11). Jeter immédiatement le filtre à plis usagé dans un sac plastique étanche à la poussière et éliminer le sac de façon conforme aux prescriptions. Poser le filtre à plis neuf jusqu'en butée en veillant au positionnement correct du filtre. Introduire le panier-support du filtre (12) et le tourner dans le sens horaire (fermeture à baïonnette) et fixer ainsi le filtre à plis.

ATTENTION - Nettoyer régulièrement le flot- teur monté de façon mobile dans le panier- support du filtre (12) et rechercher toute trace d'endommagement.

8.5 Contrôle technique

Le fabricant ou un personnel formé est tenu au moins une fois par an d'effectuer un contrôle tech- nique pour vérifier par ex. l'état du filtre, l'étanchéité de l'appareil et le fonctionnement du dispositif de contrôle. Si l'utilisateur effectue la maintenance, il doit démonter l'aspirateur, le nettoyer et le maintenir dans la mesure du possible, sans exposer le personnel de maintenance ni d'autres personnes en danger. Mesures de précaution Les mesures de précaution comprennent le nettoyage avant le démontage, mesure de préven- tion pour la ventilation forcée filtrée locale ou l'aspi- rateur est démonté, nettoyage de la zone de main- tenance et équipement de protection individuelle. Lors de tous travaux de maintenance ou de répara- tion, éliminer tous les objets salis ne pouvant pas être suffisamment nettoyés. Eliminer ces objets dans des sacs opaques conformément aux disposi- tions en vigueur relatives à l'élimination de ce type de déchets. Réduction de la puissance d'aspiration : Respecter les consignes indiquées au chapitre "Nettoyage".

• Filtre à plis (11) encrassé ? -> nettoyer.

• Sac filtre non tissé (9) plein ? -> remplacer.

• Sac filtre PE (10) plein ? -> remplacer.

• Réservoir (8) plein ? -> vider.

• Suceur, tube ou flexible encrassé ? -> nettoyer. L'appareil ne démarre pas :

• La fiche secteur est-elle branchée ?

• Le secteur est-il sous tension ?

• Le câble d'alimentation est-il en ordre ?

• Les capots sont-ils correctement fermés ?

• Le capteur d'eau a-il coupé ? - Vider le réservoir ; éteindre puis rallumer.

• Interrupteur (1) en position " " ? - le posi- tionner sur "I". Voir chapitre 5.1.

• L'aspirateur n'est pas mis en marche / arrêté par un outil électrique bien que l'interrupteur (1) se trouve en position " ". - Brancher l'outil élec- trique sur la prise (2).

Ne procéder à aucune intervention sur l'appareil. S'adresser à un centre agréé ou au service après-vente HiKOKI (voir chapitre

Utiliser uniquement des accessoires d'origine HiKOKI. Si des accessoires sont nécessaires, s'adresser au revendeur. Voir page 4. A Sac filtre non tissé BSac filtre PE C Flexible d'aspiration DBuse d'aspiration E Jeu e suceurs sol (avec insert sol et insert pour aspiration de liquides) F Suceur à brosse ronde G Suceur fentes HAdaptateur ITuyau rigide JCrochet KPorte-tuyau Tous les outils électriques de qualité auront éven- tuellement besoin d’un entretien ou du remplace- ment d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entre- tiens et les réparations doivent être effectués UNIQUEMENT par un CENTRE DE RÉPARATION AUTORISÉ HiKOKI. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent-service ou des techniciens qualifiés semblables afin d’éviter un danger. Explications sur les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique. K =catégorie de poussières. Conforme à la norme NE 60335-2-69. A=dim. ext. U =tension secteur F =fréquence secteur I =consommation électrique N =câble d'alimentation électrique

=puissance absorbée nominale

=dépression max. (au ventilateur)

=dépression max. (à la soufflante)

l/s1 =débit volumique max. (au ventilateur)

l/s2 =débit volumique max. (à la soufflante)

max1 =débit max. (au ventilateur)

max2 =débit max. (à la soufflante) V = volume max. du réservoir m =poids (sans le câble d'alimentation) Niveaux sonores types A :

=niveau de pression acoustique

=niveau de puissance acoustique Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter un casque antibruit ! Valeurs de mesure déterminées selon NE 60704. ~ Courant alternatif Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

12. Caractéristiques techniques

GARANTIE Nous garantissons que l’ensemble des Outils élec- triques HiKOKI sont conformes aux réglementa- tions spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’Outil élect- rique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé. REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifications peuvent faire l’objet de modifications sans avis préalable. Book_RP250YDL.book 26 ページ ２０１８年２月２３日　金曜日　午前１１時５１分NEDERLANDS nl

Nous déclarons sous notre entière responsabilité que l' aspirateur eau & poussières, identifié par le type et le code d'identification spécifique *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
