KÄYTTÖOHJE RP250YDL HiKOKI

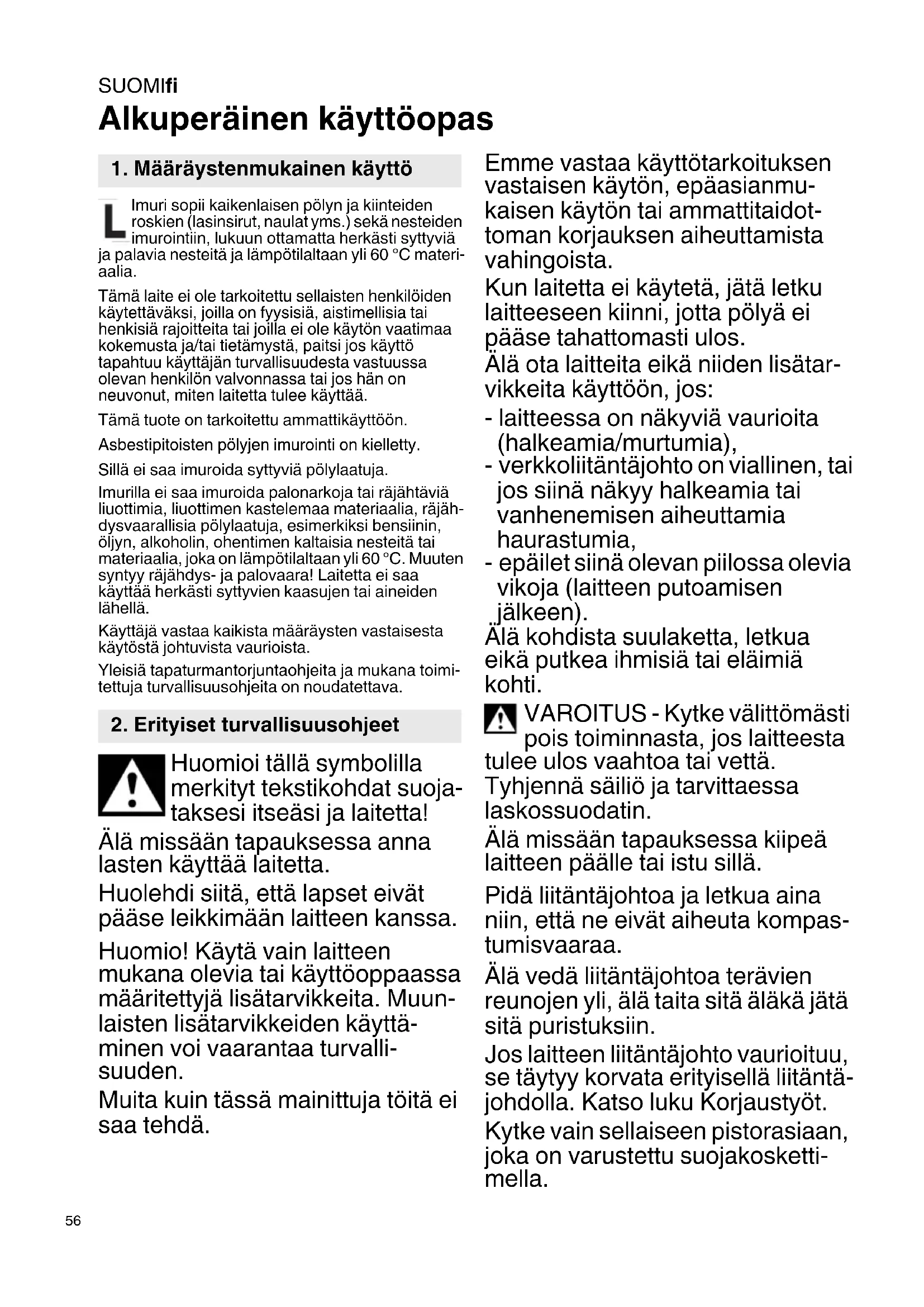

Alkuperäinen käyttöopas Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja lämpötilaltaan yli 60 °C materi- aalia. Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää. Tämä tuote on tarkoitettu ammattikäyttöön. Asbestipitoisten pölyjen imurointi on kielletty. Sillä ei saa imuroida syttyviä pölylaatuja. Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjäh- dysvaarallisia pölylaatuja, esimerkiksi bensiinin, öljyn, alkoholin, ohentimen kaltaisia nesteitä tai materiaalia, joka on lämpötilaltaan yli 60 °C. Muuten syntyy räjähdys- ja palovaara! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä. Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimi- tettuja turvallisuusohjeita on noudatettava. Huomioi tällä symbolilla merkityt tekstikohdat suoja- taksesi itseäsi ja laitetta! Älä missään tapauksessa anna lasten käyttää laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa. Huomio! Käytä vain laitteen mukana olevia tai käyttöoppaassa määritettyjä lisätarvikkeita. Muun- laisten lisätarvikkeiden käyttä- minen voi vaarantaa turvalli- suuden. Muita kuin tässä mainittuja töitä ei saa tehdä. Emme vastaa käyttötarkoituksen vastaisen käytön, epäasianmu- kaisen käytön tai ammattitaidot- toman korjauksen aiheuttamista vahingoista. Kun laitetta ei käytetä, jätä letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos. Älä ota laitteita eikä niiden lisätar- vikkeita käyttöön, jos: - laitteessa on näkyviä vaurioita (halkeamia/murtumia), - verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haurastumia, - epäilet siinä olevan piilossa olevia vikoja (laitteen putoamisen jälkeen). Älä kohdista suulaketta, letkua eikä putkea ihmisiä tai eläimiä kohti. VAROITUS - Kytke välittömästi pois toiminnasta, jos laitteesta tulee ulos vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa laskossuodatin. Älä missään tapauksessa kiipeä laitteen päälle tai istu sillä. Pidä liitäntäjohtoa ja letkua aina niin, että ne eivät aiheuta kompas- tumisvaaraa. Älä vedä liitäntäjohtoa terävien reunojen yli, älä taita sitä äläkä jätä sitä puristuksiin. Jos laitteen liitäntäjohto vaurioituu, se täytyy korvata erityisellä liitäntä- johdolla. Katso luku Korjaustyöt. Kytke vain sellaiseen pistorasiaan, joka on varustettu suojakosketti- mella.

1. Määräystenmukainen käyttö

2. Erityiset turvallisuusohjeet

Älä käytä vaurioitunutta jatko- johtoa. Älä missään tapauksessa kiinnitä tai irrota verkkopistoketta märin käsin. Kun irrotat pistokkeen pistorasi- asta, vedä aina vain verkkopistok- keesta, ei missään tapauksessa johdosta. VAROITUS - Laitteen pistorasiaa saa käyttää vain käyttöohjeissa määritettyihin tarkoituksiin. Älä jätä laitetta ilman valvontaa. Jos työt keskeytetään pitemmäksi ajaksi, vedä verkkopistoke irti pistorasiasta. Varmista verkkopis- tokkeen tahattoman kytkemisen estämiseksi. Imuria ei saa käyttää eikä säilyttää kosteissa olosuhteissa. HUOMIO - Tätä konetta saa säilyttää vain sisätiloissa. Hapot, asetoni ja liuottimet voivat syövyttää laitteen osia. Ennen laitteen jokaisen huollon tai puhdistamisen aloittamista ja jokaisen käyttökerran jälkeen sammuta kone ja vedä verkkopis- toke irti. Varmista verkkopistok- keen tahattoman kytkemisen estä- miseksi. Imurin puhdistamiseen ei saa käyttää höyry- tai painepesureita. Kannen sisäpuoli tulee pitää aina kuivana. Laitteeseen muodostuu mikro- organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityk- sissä: Puhdista ja desinfioi laite aina heti käytön jälkeen. Älä missään tapauksessa avaa konetta ulkona sateella tai myrskyi- sellä ilmalla. Älä käytä matalissa lämpötiloissa ulkona. Laitetta ei saa käyttää räjähdys- vaarallisissa tiloissa. Huolehdi siitä, että imuri seisoo tukevasti alustallaan. Huoneessa täytyy olla riittävän tehokas ilmanvaihto, jos poistoilma puhalletaan takaisin huoneeseen. Noudata maakohtaisia määrä- yksiä. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poista- misen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Varoitus yleisestä vaarasta! Varo! Älä ala käyttämään laitetta ennen kuin olet lukenut käyttöohjekirjan! VAROITUS - Imuria käyttävien henkilöiden täytyy saada asianmu- kainen opastus imurin käytöstä ja sillä imuroitavista aineista. Varoituskilpi pölyluokan L koneille: Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin. Laite ei sovellu sellaiseen imuroin- tiin, jolla vähennetään puupölyä hengitysilmasta. Book_RP250YDL.book 57 ページ ２０１８年２月２３日　金曜日　午前１１時５１分SUOMIfi

Tietyistä materiaaleista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Katso sivu 2. 1 Kytkin (päälle/pois/automatiikka) 2 Pistorasia sähkötyökalulle 3Yläosa 4 Suodatinpuhdistuksen "PressClean" (PC) painike 5 Puhallusaukko 6Lukitsin 7Imuaukko 8 Säiliö 9 Kangassuodatinpussi 10 PE-suodatinpussi 11 Laskossuodatin 12 Suodatintuki Tarkasta ennen käyttöönottoa, että kone- kilvessä ilmoitettu verkkojännite ja verk- kotaajuus vastaavat paikallisen sähköverkon arvoja. Kiinnitä kahvan välikappale tai muhvi imuletkuun (katso kuva A, sivu 2.). Valmistele imuletku kuvan mukaisesti pitimessä säilytystä varten (katso kuva C, sivu 2.).

4.1 Kangassuodatinpussin (9) asentaminen

Kytke laite pois päältä. Irrota verkkopistoke virtaläh- teestä. Varmista verkkopistokkeen tahattoman kytkemisen estämiseksi. Avaa lukitsimet (6). Ota yläosa (3) irti säiliöstä (8). Katso kuva B, sivu 2. Tartu kiinni uuden suodatin- pussin laipasta ja työnnä kumikauluksen kanssa imuputken päälle. Huolehdi siitä, että kumikaulus on työnnetty paksunnoksen yli. Aseta yläosa jälleen säiliön päälle, sulje lukitsimet.

4.2 PE-suodatinpussin (10) asentaminen

Kytke laite pois päältä. Irrota verkkopistoke virtaläh- teestä. Varmista verkkopistokkeen tahattoman kytkemisen estämiseksi. Avaa lukitsimet (6). Ota yläosa (3) irti säiliöstä (8). Katso kuva B, sivu 2. Tartu kiinni uuden suodatin- pussin laipasta ja työnnä kumikauluksen kanssa imuputken päälle. Huolehdi siitä, että kumikaulus on työnnetty paksunnoksen yli. Levitä PE-suodatinpussi (10) tasaisesti säiliön pohjalle. Aseta PE-suodatinpussin reunat säiliö- reunan päälle niin, että saat kiinnitettyä ne kauttaal- taan päälle laitettavalla yläosalla (3). Aseta yläosa jälleen säiliön päälle, sulje lukitsimet.

5.1 Käynnistys/sammutus, automatiikka

Valitse käyttötapa kytkimellä (1): 0 = imuri pois päältä I = imuri päälle (manuaalinen käyttö) = päälle-/poiskytkentäautomatiikka: Pistorasiaan (2) liitetty sähkötyökalu kytkee imurin päälle tai pois.

Katso kuva E, sivu 2. Kun haluat puhdistaa laskos- suodattimen (11) voimakkaalla ilmavirralla: Paina painiketta (4) työtaukojen aikana (paina 3 kertaa pohjaan) ja pidä tässä yhteydessä imuaukko (imuletkun tai säiliön kohdalta) suljettuna.

5.3 Sisäänrakennettu puhallustoiminto

Puhaltamiseen, kuivaamiseen ja poistoilman pois- johtamiseen. Kytke tätä varten sopiva letku (sisältyy toimitukseen) puhallusaukkoon (5). Älä johda puhallettavaa ilmaa kontrolloimatto- masti ahtaisiin tiloihin. Käytä tässä yhteydessä puhdasta letkua. Pöly voi olla terveydelle haitallista.

Pistorasia (2) on tarkoitettu vain sähkötyö- kalun liitäntään. Suurimman sallitun virranoton (imuri ja paikal- leen liitetty laite) summa ei saa ylittää arvoa

max (ks. taulukko, sivu 3). Kun kytkin (1) on asennossa " ", pistorasiaan (2) liitetty sähkötyökalu kytkee imurin päälle tai pois.

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteana pöly voi tarttua kiinni ja kuorettua. Käytä kangassuodatinpussia (9) tai PE-suodatin- pussia (10) aina yhdessä laskossuodattimen (11) kanssa.

Älä missään tapauksessa käytä laitetta, jos laskossuodatin (11) ei ole paikallaan. Laite voi rikkoutua. Lisäksi vettä voi valua ulos. Kangassuodatinpussia (9) tai PE-suodatinpussia (10) voidaan käyttää. Laskossuodatin (11) soveltuu märkäimurointiin. Ennen märkäimurointia poista kuiva materiaali. Siten vältät voimakkaan likaantumisen ja kuorettu- misen. Laitteessa on uimurijärjestelmä, joka katkaisee lait- teen läpi kulkevan ilmavirran, kun nestepinnan maksimitaso on saavutettu. Jos näin on asian laita, silloin kuulet huomattavan muutoksen moottorin äänessä. Sammuta laite siinä tapauksessa. Vedä sen jälkeen pistoke irti pistorasiasta. Nesteitä saa imuroida vain silloin, kun uimuri on toimintakun- nossa (katso luku 8. Huolto). Sammuttamisen jälkeen letkusta voi valua jonkin verran vettä takaisin. Ennen tyhjentämistä vedä ensin imuletku pois nesteestä. Käytä myöhemmin tehtävässä kuivaimuroinnissa kuivaa suodatinta. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttä- mään toista (vaihto-) suodatinta. Anna suodat- timen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin.

Jätä letku koneeseen, jotta pölyä ei pääse tahatto- masti purkautumaan ulos. Kiinnitä imuletku tai verkkoliitäntäjohto laitteen kuljetuspitimeen. Yläosan (3) täytyy olla pitävästi kiinni säiliössä (8) - tarkista, että lukitsimet (6) ovat kiinni.

7.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (3) puhtaaksi kostealla liinalla. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Säiliön tyhjentäminen Sallittu vain sellaisten pölylaatujen yhteydessä, joiden työperäisen altistuksen raja-arvot > 1mg/m

- Irrota verkkopistoke virtalähteestä. Varmista verk- kopistokkeen tahattoman kytkemisen estämi- seksi. - Avaa lukitsimet (6). Ota yläosa (3) irti säiliöstä (8). - Kaada säiliö kumoon. Kangassuodatinpussin hävittäminen - Vedä verkkopistoke irti pistorasiasta. Varmista verkkopistokkeen tahattoman kytkemisen estämi- seksi. - Pue hengityksensuojain. - Avaa lukitsimet (6). Ota yläosa (3) irti säiliöstä (8). - Vedä kangassuodatinpussi (9) varovasti irti imuaukosta (7) taaksepäin. - Hävitä imuroitu materiaali lakimääräysten mukaan. PE-suodatinpussi n hävittäminen - Kytke verkkopistoke paikalleen. - Kytke imuri päälle ja puhdista suodatin: Paina painiketta (4) ("PressClean" katso luku 5.2). - Kytke imuri pois päältä: Aseta kytkin (1) asentoon "0". - Pue hengityksensuojain. - Avaa lukitsimet (6). Ota yläosa (3) irti säiliöstä (8). Ennen kuin laitat yläosan syrjään, aseta kytkin (1) asentoon "I", jotta mahdollisesti variseva pöly saadaan imuroitua pois. - Vedä PE-suodatinpussi (10) varovasti irti imuau- kosta (7) taaksepäin. - Hävitä imuroitu materiaali lakimääräysten mukaan.

Ennen kuin aloitat tekemään huoltotehtäviä, kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Varmista verkkopistokkeen tahat- toman kytkemisen estämiseksi. Puhdista laite (katso luku 7.). Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheute- taan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko- tuuletuksen järjestäminen siellä missä imuri pure- taan, huoltoalueen puhdistus ja sopiva henkilökoh- tainen suojavarustus.

8.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

2. Tyhjennä säiliö tai vaihda kangassuodatinpussi

(9) tai PE-suodatinpussi (10).

3. Vaihda kangassuodatinpussi (11), tai ravistele,

harjaa tai irrota, pese puhtaaksi juoksevan veden alla, kuivaa ja asenna takaisin paikalleen (katso luku 8.3).

8.3 Laskossuodattimen (11) vaihto

- Puhdista laskossuodatin (11) ennen vaihtoa vielä kertaalleen: Paina painiketta (4) ("PressClean" katso luku 5.2).

- Irrota verkkopistoke virtalähteestä. Varmista verk- kopistokkeen tahattoman kytkemisen estämi- seksi. - Avaa lukitsimet (6). Ota yläosa (3) irti säiliöstä (8). Katso kuva D, sivu 2. Käännä suodatintukea (12) vastapäivään (bajonettilukitus) ja vedä ulos. Vedä laskossuodatin (11) irti. Sulje vanha laskossuodatin välittömästi pölytiivii- seen muovipussiin ja hävitä määräysten mukai- sesti. Työnnä uusi laskossuodatin vasteeseen asti. Huolehdi siitä, että saa suodattimen siististi ja pitä- västi paikalleen. Työnnä suodatintuki (12) sisään ja käännä myötäpäivään (bajonettilukitus) laskossuo- dattimen kiinnittämiseksi.

HUOMIO - Puhdista suodatintukeen (12) asennettu uimuri säännöllisesti ja tarkista se vaurioiden varalta.

8.5 Tekninen tarkastus

Valmistajan tai opastuksen saaneen henkilön tulee suorittaa pölytekninen tarkastus vähintään kerran vuodessa, esimerkiksi suodattimen vauriottomuus, laitteen tiiviys ja valvontalaitteen toiminta. Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeenmukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheute- taan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakko- tuuletuksen järjestäminen siellä missä imuri pure- taan, huoltoalueen puhdistus ja sopiva henkilökoh- tainen suojavarustus. Huolto- ja korjaustöiden yhteydessä kaikki saastu- neet esineet, joita ei pystytä puhdistamaan tyydyttä- västi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan. Imutehon heikkeneminen: Noudata luvussa Puhdistus annettuja ohjeita.

• Laskossuodatin (11) likainen? - puhdista.

• Kangassuodatinpussi (9) täynnä? - vaihda.

• PE-suodatinpussi (10) täynnä? - vaihda.

• Säiliö (8) täynnä? - tyhjennä.

• Suulake, putki tai letku tukossa? - puhdista. Laite ei käynnisty:

• Pistoke pistorasiassa?

• Sähköverkossa ei ole jännitettä?

• Verkkojohto kunnossa?

• Laitteen kansi kunnolla kiinni?

• Vesisensori on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen jälleen päälle.

• Kytkin (1) asennossa " "? - laita asentoon "I". Katso luku 5.1.

• Sähkötyökalu ei kytke imuria päälle tai pois, vaikka kytkin (1) on asennossa " ". - yhdistä sähkötyökalu pistorasiaan (2). Älä tee itse mitään laitetta koskevia korjaustoimenpiteitä. Käänny valtuutetun korjaamon tai HiKOKI-huollon puoleen (katso luku11. Korjaustyöt)

Käytä ainoastaan alkuperäisiä HiKOKI-lisätarvik- keita. Mikäli tarvitset lisätarvikkeita, käänny jälleenmyy- jäsi puoleen. Katso sivu 4. A Kangassuodatinpussi BPE-suodatinpussi CImuletku D Imusuulake E Lattiasuulakesarja (lattiaimurointiosalla ja märkäimurointiosalla) F Pyöreä harjasuutin G Rakosuulake HLiitin IPutki JYläosa KPutken pidin Kaikki laatukonetyökalut tarvitsevat lopulta huoltoa ja osien vaihtamista normaalista käytöstä johtuvan kulumisen vuoksi. Varmistaaksesi, että vain hyväk- syttyjä vaihto-osia käytetään, kaikki huolto ja korja- ukset tulee teettää VAIN HiKOKIN VALTUUTTA- MASSA HUOLTOKESKUKSESSA. Jos virtajohto vahingoittuu, johdon vaihtamisesta tulee vastata valmistaja tai sen huoltoedustajan yhtä pätevä henkilökunta vaaratilanteiden välttämi- seksi. Selityksiä sivulla 3 oleville tiedoille. Pidätämme oikeuden teknisen kehityksen vaatimiin muutoksiin. K =pölyluokka. Normin EN 60335-2-69 mukaan. A=ulkomitat U =verkkojännite F =verkkotaajuus I =virranotto N =verkkoliitäntäjohto

max1 =maks. virtausmäärä (tuulettimessa)

max2 =maks. virtausmäärä (puhaltimessa)

9. Häiriöiden poisto

V =maks. säiliötilavuus m =paino (ilman verkkojohtoa) Tyypillinen A-painotettu äänitaso:

=äänentehotaso Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulonsuojaimia! Mittausarvot ilmoitettu EN 60704 mukaan. ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauk- sessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFI- KAATTI valtuutettuun HiKOKI-huoltokeskukseen. HUOMAA HiKOKIln jakuvasta tutkimus-ja kehitysohjelmasta johtuen edellä esitettyihin voi tulla muutoksia ilman ennakkoimoitusta. Book_RP250YDL.book 61 ページ ２０１８年２月２３日　金曜日　午前１１時５１分NORSKno
