RP250YDL - Dammuppsamlare HiKOKI - Gratis bruksanvisning och manual

BRUKSANVISNING RP250YDL HiKOKI

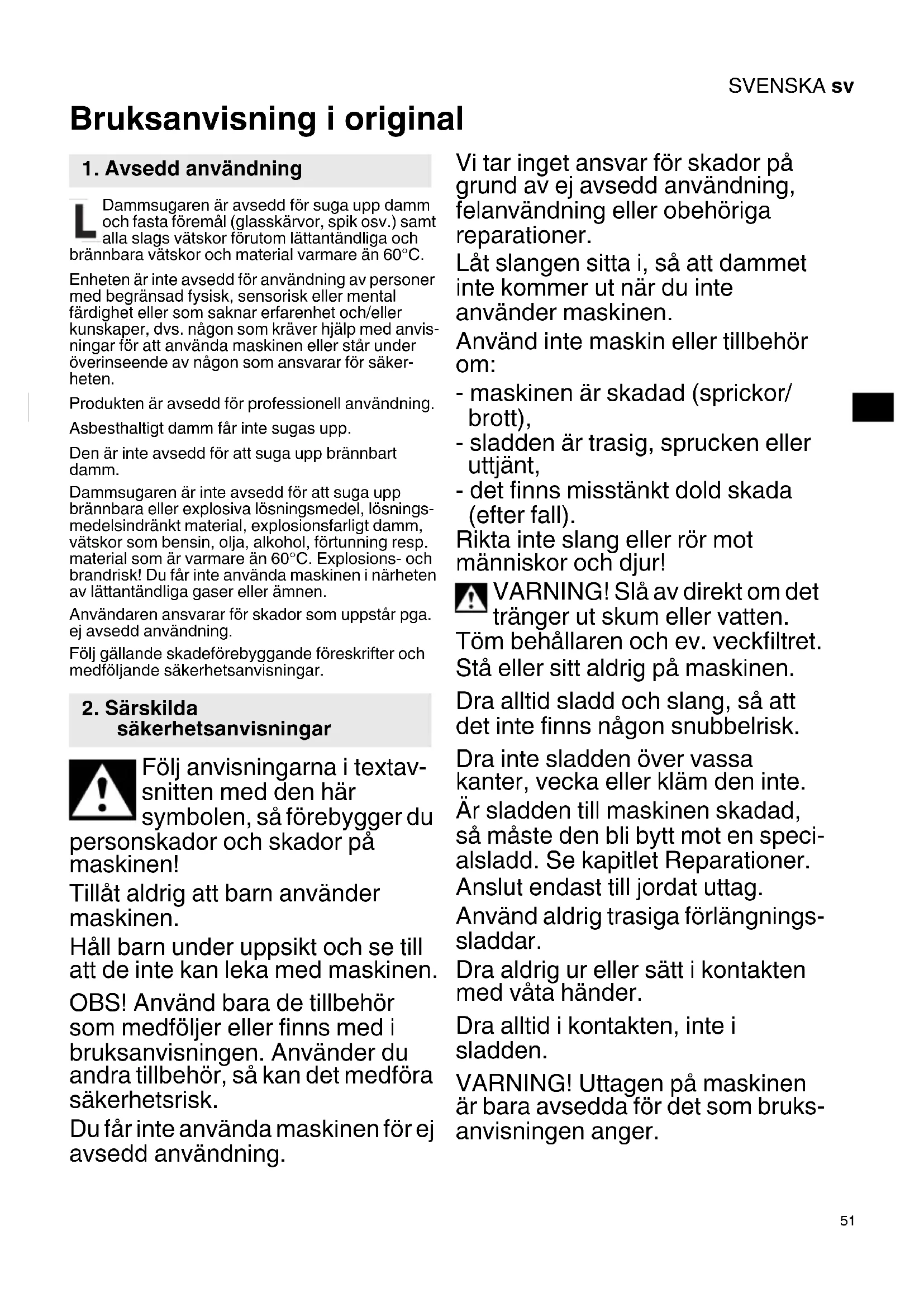

Bruksanvisning i original Dammsugaren är avsedd för suga upp damm och fasta föremål (glasskärvor, spik osv.) samt alla slags vätskor förutom lättantändliga och brännbara vätskor och material varmare än 60°C. Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvis- ningar för att använda maskinen eller står under överinseende av någon som ansvarar för säker- heten. Produkten är avsedd för professionell användning. Asbesthaltigt damm får inte sugas upp. Den är inte avsedd för att suga upp brännbart damm. Dammsugaren är inte avsedd för att suga upp brännbara eller explosiva lösningsmedel, lösnings- medelsindränkt material, explosionsfarligt damm, vätskor som bensin, olja, alkohol, förtunning resp. material som är varmare än 60°C. Explosions- och brandrisk! Du får inte använda maskinen i närheten av lättantändliga gaser eller ämnen. Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ gällande skadeförebyggande föreskrifter och medföljande säkerhetsanvisningar. Följ anvisningarna i textav- snitten med den här symbolen, så förebygger du personskador och skador på maskinen! Tillåt aldrig att barn använder maskinen. Håll barn under uppsikt och se till att de inte kan leka med maskinen. OBS! Använd bara de tillbehör som medföljer eller finns med i bruksanvisningen. Använder du andra tillbehör, så kan det medföra säkerhetsrisk. Du får inte använda maskinen för ej avsedd användning. Vi tar inget ansvar för skador på grund av ej avsedd användning, felanvändning eller obehöriga reparationer. Låt slangen sitta i, så att dammet inte kommer ut när du inte använder maskinen. Använd inte maskin eller tillbehör om: - maskinen är skadad (sprickor/ brott), - sladden är trasig, sprucken eller uttjänt, - det finns misstänkt dold skada (efter fall). Rikta inte slang eller rör mot människor och djur! VARNING! Slå av direkt om det tränger ut skum eller vatten. Töm behållaren och ev. veckfiltret. Stå eller sitt aldrig på maskinen. Dra alltid sladd och slang, så att det inte finns någon snubbelrisk. Dra inte sladden över vassa kanter, vecka eller kläm den inte. Är sladden till maskinen skadad, så måste den bli bytt mot en speci- alsladd. Se kapitlet Reparationer. Anslut endast till jordat uttag. Använd aldrig trasiga förlängnings- sladdar. Dra aldrig ur eller sätt i kontakten med våta händer. Dra alltid i kontakten, inte i sladden. VARNING! Uttagen på maskinen är bara avsedda för det som bruks- anvisningen anger.

1. Avsedd användning

Lämna inte maskinen utan uppsikt. Dra ur kontakten vid längre avbrott i arbetet. Säkra så att den inte går att sätta i av misstag. Dammsugaren får inte användas eller förvaras i fuktig miljö utomhus. OBS! - Maskinen är bara avsedd för förvaring inomhus. Syror, aceton och lösningsmedel kan angripa maskinens delar. Slå av maskinen och dra ur kontakten före underhåll, rengöring och när du använt den. Säkra så att den inte går att sätta i av misstag. Renögr inte dammsugaren med ång- eller högtryckstvätt. Håll alltid lockets insida torr. Risk för bakterietillväxt om maskinen inte blivit ordentligt rengjord på länge, särskilt vid användning inom livsmedelsindu- strin: rengör och desinficera alltid maskinen när du använt den. Använd aldrig maskinen utomhus när det regnar och åskar. Använd aldrig maskinen utomhus vid låg temperatur. Du får inte använda maskinen i utrymmen med explosionsrisk. Se till så att dammsugaren står stadigt. Utrymmet ska tillräcklig luftväxling L om evakueringen ska gå i retur in i rummet. Följ de nationella före- skrifterna. OBS! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren. Varning för allmänna risker! Se upp! Använd inte maskinen förrän du läst bruksanvisningen! VARNING! Användaren ska vara insatt i hur dammsugaren fungerar och vilka material den är avsedd för. Varningsdekal på maskiner i dammklass L: Enheten är avsedd för uppsugning av lätt hälsovådliga ämnen. Enheten är inte avsedd för att minska mängden trädamm i inand- ningsluften. Damm från material som t.ex. blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt med eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem. En del damm, som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Se sid. 2. 1 Brytare (på/av/auto) 2 Uttag för elverktyg 3Överdel 4 Knapp till PressClean-filterrengöring (PC) 5Utblåsöppning 6Snäpplås 7Sugöppning 8Behållare 9Tygdammsugarpåse

10 PE-dammsugarpåse 11 Veckfilter 12 Filterkorg Kontrollera först att spänningen och frek- vensen som märkskylten anger överens- stämmer med den nätström du ska använda. Sätt på handtagsdel eller muff på sugslangen (se bild A, sid. 2.). Sätt ihop dammsugarröret för förvaring i facket som bilden visar (se bild C, sid. 2.).

4.1 Sätta i tygdammsugarpåse (9)

Stäng av maskinen. Dra ur kontakten. Säkra så att den inte går att sätta i av misstag. Öppna snäpp- låsen (6). Ta av överdelen (3) från behållaren (8). Se bild B, sid. 2. Ta tag i flänsen på den nya damm- sugarpåsen och trä på gummimembranet på suganslutningen. Se till så att gummimembranet går över flänsen. Sätt på överdelen på behållaren, stäng snäpplåsen.

4.2 Sätta i en PE-dammsugarpåse (10)

Stäng av maskinen. Dra ur kontakten. Säkra så att den inte går att sätta i av misstag. Öppna snäpp- låsen (6). Ta av överdelen (3) från behållaren (8). Se bild B, sid. 2. Ta tag i flänsen på den nya damm- sugarpåsen och trä på gummimembranet på suganslutningen. Se till så att gummimembranet går över flänsen. Bred ut PE-dammsugarpåsen (10) jämnt på behållarbotten. Lägg kanterna på PE-dammsugar- påsen över behållarkanten, så att PE-dammsugar- påsen kläms fast runtom när du sätter på överdelen (3). Sätt på överdelen på behållaren, stäng snäpplåsen.

5.1 Till-/frånslagning, automatik

Välj driftläge med brytaren (1): 0=dammsugare av I=dammsugare på (manuell) A=Fjärrautomatik: dammsugaren slår på resp. av samtidigt med det anslutna elverk- tyget i uttaget (2).

Se bild E, sid. 2. Rengöra veckfiltret (11) med kraf- tigt luftflöde: tryck på (4) vid avbrott i arbetet (gör om 3 ggr) och täck för sugöppningen (på dammsugar- slangen eller behållaren).

Blåser ut, torkar och evakuerar luft. Sätt lämplig slang (medföljer) på utblåsöppningen (5). Rikta inte utblåsluften okontrollerat in i trånga utrymmen. Använd ren slang. Damm kan vara hälsovådligt.

Uttaget (2) är bara avsett för anslutning av elverktyg. Maxtillåten strömförbrukning (dammsugare och inkopplad maskin) får tillsammans inte överstiga värde I max (se tabellen sid. 3). Står brytaren (1) i läge slår dammsugaren på resp. av samtidigt med det anslutna elverktyget i uttaget (2).

Filter, maskin och tillbehör ska vara torra vid damm- sugning. Är de fuktiga kan dammet fastna och sätta igen filtret. Använd alltid tyg- (9) eller PE-dammsugarpåsar (10) tillsammans med veckfilter (11).

Använd aldrig apparaten utan veckfilter (11). Enheten kan förstöras. Dessutom kan det läcka ut vatten. Du kan sätta i tyg- (9) eller PE-dammsugarpåse (10). Veckfiltret (11) lämpar sig för våtdammsug- ning. Ta bort det du torrdammsugit innan du våtdamm- suger. Då slipper du smuts och avlagringar. Maskinen har ett flottörsystem som slår av luftflödet vid maximal vätskenivå. Du hör en tydlig ändring av motorljudet när det händer. Slå då av maskinen. Dra sedan ut kontakten ur uttaget. Flottören måste fungera när du suger upp vätskor (se kap. 8. Under- håll). Det kan rinna ut lite vatten ur slangen när du slår av. Ta upp slangen ur vätskan innan du tömmer. Sätt i torrt filter om du ska torrdammsuga efteråt. Skiftar du ofta mellan torr- och våtdammsugning, så rekommenderar vi att du använder ett andra utby- tesfilter. Låt filter, behållare och tillbehör torka, så att dammet inte fastnar på de fuktiga delarna.

Låt slangen sitta kvar på apparaten, så att det inte kommer ut oönskat damm. Fäst dammsugarslangen eller sladden på maskinen med transportfästet. Överdelen (3) måste sitta ordentligt på behållaren (8) - kontrollera så att snäpplåsen (6) är stängda.

4. Före första användning

Rengör behållare och tillbehör med vatten. Torka av överdelen (3) med fuktig trasa. OBS! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren. Behållartömning Gäller bara damm med arbetsplatsgränsvärde > 1 mg/m

- Dra ur kontakten. Säkra så att den inte går att sätta i av misstag. - Öppna snäpplåsen (6). Ta av överdelen (3) från behållaren (8). - Tippa ur behållaren. Slänga tygdammsugarpåsen - Dra ur kontakten. Säkra så att den inte går att sätta i av misstag. - Ta på dig dammask. - Öppna snäpplåsen (6). Ta av överdelen (3) från behållaren (8). - Dra av tygdammsugarpåsen (9) försiktigt bakåt från sugöppningen (7). - Avfallshantera uppsuget material som lagen före- skriver. Avfallshantera PE-dammsugarpåsar - Sätta i kontakten. - Slå på dammsugaren och gör rent filtret: tryck på (4) (PressClean, se kap. 5.2). - Slå av dammsugaren: ställ brytaren (1) i läge 0. - Ta på dig dammask. - Öppna snäpplåsen (6). Ta av överdelen (3) från behållaren (8). Ställ brytaren (1) i läge I innan du ställer ned överdelen, så att ev. nedfallande damm sugs upp. - Dra av PE-dammsugarpåsen (10) försiktigt bakåt från sugöppningen (7). - Avfallshantera uppsuget material som lagen före- skriver.

8.1 Allmänna anvisningar

Slå av maskinen och dra ur kontakten före underhåll. Säkra så att den inte går att sätta i av misstag. Rengöra maskinen (se kapitlet 7.). Se till så att underhållspersonal och övriga inte blir exponerade för risk när du som användare tar isär, rengör och underhåller dammsugaren. Försiktighetsåtgärder Försiktighetsåtgärderna består av att du rengör maskinen före demontering, ser till så att det finns forcerad, filtrerad ventilation på platsen där du demonterar dammsugaren, rengör underhållsut- rymmet och använder personlig skyddsutrustning.

8.2 Avtagande sugeffekt

Gör följande om sugeffekten avtar:

1. Rengöra veckfiltret (11): tryck på (4) (Press-

Clean, se kap. 5.2).

2. Töm behållaren eller byt tyg- (9) resp. PE-

ta loss och tvätta ur under rinnande vatten, torka och sätt i igen (se kap. 8.3).

8.3 Byt ut veckfiltret (11)

- Rengör veckfiltret (11) igen före byte: tryck på (4) (PressClean, se kap. 5.2). - Dra ur kontakten. Säkra så att den inte går att sätta i av misstag. - Öppna snäpplåsen (6). Ta av överdelen (3) från behållaren (8). Se bild D, sid. 2. Vrid filterkorgen (12) moturs (bajo- nettfattning) och ta ur. Dra av veckfiltret (11). Lägg det gamla veckfiltret direkt i dammtät plast- påse och stäng, lämna för föreskriven avfallshante- ring. Tryck på det nya veckfiltret tills det tar emot och se till så att filtret är rent och sitter ordentligt. Sätt på filterkorgen (12) och vrid medurs (bajonettfattning) så att veckfiltret fastnar.

OBS! Rengör flottören i filterkorgen (12) med jämna mellanrum, kontrollera om det finns tecken på skador.

8.5 Teknisk kontroll

Tillverkaren eller utbildad personal ska göra damm- teknisk kontroll årligen, t.ex. kontrollera om det finns filterskador, göra täthetskontroll samt funktions- prova kontrollanordningen. Se till så att underhållspersonal och övriga inte blir exponerade för risk när du som användare tar isär, rengör och underhåller dammsugaren. Försiktighetsåtgärder Försiktighetsåtgärderna består av att du rengör maskinen före demontering, ser till så att det finns forcerad, filtrerad ventilation på platsen där du demonterar dammsugaren, rengör underhållsut- rymmet och använder personlig skyddsutrustning. När du gör underhåll eller reparationer ska alla kontaminerade delar som inte går att rengöra till- räckligt hanteras som avfall. Sådana delar ska avfallshanteras i slutna påsar enligt gällande bestämmelser för resp. avfall. Avtagande sugeffekt: Följ anvisningarna i kapitlet Rengöring.

• Full behållare (8)? - töm.

• Igensatt munstycket, rör eller slang? - rengör.

Maskinen går inte igång:

• Kåpan inte riktigt stängd?

• Vattengivaren har slagit av? - Töm behållaren; slå av och på igen.

• Står brytaren (1) i läge ? - Ställ den i läge I. Se kapitel 5.1.

• Dammsugaren slår inte på resp. av med elverk- tyget även om brytaren (1) står i läge . - Elan- slut elverktyget i uttaget (2). Gör inga ingrepp i maskinen. Anlita en auktoriserad verkstad eller HiKOKI- service (se kapitlet 11. Reparationer)

Använd bara HiKOKI originaltillbehör. Behöver du tillbehör, kontakta din återförsäljare. Se sid. 4. A Tygdammsugarpåse BPE-dammsugarpåse CSugslang D Munstycke E Golvmunstyckssats (med golvinsats och våtdammsugarinsats) FRundborstmunstycke GFogmunstycke HAdapter IRör JKrok K Rörhållare Alla elektriska verktyg kommer för eller senare att behöva service eller få delar utbytta på grund av slitage från normal användning. För att försäkra om att endast godkända reservdelar används måste all service och reparationer utföras av AUKTORISE- RADE HiKOKI SERVICEVERKSTÄDER. Om kabel skadas måste den bytas ut av tillverkaren eller serviceverkstad med kvalificerad personal för att undvika fara. Förklaring till uppgifterna på sid. 3. Vi förbehåller oss rätten till ändringar i enlighet med teknisk utveckling. K =dammklass. Enligt EN 60335-2-69. A=yttermått U =nätspänning F =nätfrekvens I =Strömförbrukning N=sladd

=max. undertryck (vid fläkten)

=max. undertryck (vid blåsaren)

l/s1 =maxflöde (vid fläkten)

l/s2 =maxflöde (vid blåsaren)

max1 =maxflöde (vid fläkten)

max2 =maxflöde (vid blåsaren) V=maxvolym m =Vikt (utan strömkabel) Typisk A-viktad ljudnivå:

=Ljudeffektnivå Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd! Mätvärden uppmätta enligt EN 60704. ~ Växelström Angivna tekniska data ligger inom toleranserna (enligt respektive gällande standard).

GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTI- BEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings-och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregåenda medde- lande. Book_RP250YDL.book 55 ページ ２０１８年２月２３日　金曜日　午前１１時５１分SUOMIfi

• Er nettledningen i orden?

8.5 Teknisk eftersyn

Vi förklarar på eget ansvar att denna industridammsugare, identifierad enligt typ och särskild identifikationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fil enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska filen. Denna försäkran gäller för produkten med tillhörande CE-märkning.
