Caractéristiques	Détails
Type de carte mère	Micro ATX
Socket	AM4
Chipset	AMD A320
Support de mémoire	DDR4, jusqu'à 2400 MHz
Slots mémoire	2 x DIMM
Capacité maximale de RAM	32 Go
Ports SATA	4 x SATA3
Connectivité USB	4 x USB 3.1 Gen1, 2 x USB 2.0
Slots d'extension	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Audio	Realtek ALC892, 7.1 canaux
Réseau	Gigabit LAN
Dimensions	24.4 cm x 21.5 cm
Utilisation recommandée	PC de bureau, gaming léger
Maintenance	Nettoyage régulier des composants, mise à jour du BIOS
Sécurité	Protection contre les surcharges, sécurités électriques
Informations générales	Compatible avec les processeurs AMD Ryzen et A-Series

FOIRE AUX QUESTIONS - A320M-DGS ASROCK

Quelle est la compatibilité des processeurs pour la carte mère ASROCK A320M-DGS ?

La carte mère ASROCK A320M-DGS est compatible avec les processeurs AMD Ryzen de première, deuxième et troisième génération ainsi qu'avec les processeurs AMD A-Series et Athlon de la série 2000.

Comment mettre à jour le BIOS de la carte mère ASROCK A320M-DGS ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK, copiez-le sur une clé USB, redémarrez l'ordinateur, accédez au BIOS en appuyant sur 'Del' au démarrage, puis utilisez l'outil 'Instant Flash' pour sélectionner et mettre à jour le BIOS.

Quels types de mémoire RAM sont supportés par la carte mère ASROCK A320M-DGS ?

La ASROCK A320M-DGS supporte la mémoire DDR4 jusqu'à 2400 MHz avec une capacité maximale de 32 Go.

Comment résoudre un problème d'alimentation sur la carte mère ASROCK A320M-DGS ?

Vérifiez que tous les câbles d'alimentation sont correctement connectés, y compris le connecteur ATX 24 broches et le connecteur CPU 4/8 broches. Assurez-vous également que l'alimentation fonctionne correctement.

Pourquoi la carte mère ASROCK A320M-DGS ne détecte-t-elle pas mon disque dur ?

Vérifiez les connexions SATA et assurez-vous que le disque dur est alimenté. Accédez au BIOS pour vérifier si le disque dur est détecté. Si ce n'est pas le cas, essayez un autre port SATA ou un autre câble.

Comment installer un ventilateur sur la carte mère ASROCK A320M-DGS ?

Connectez le ventilateur au connecteur FAN sur la carte mère. Assurez-vous que la direction du flux d'air est correcte, avec le flux d'air entrant dans le boîtier et sortant par les évents.

La carte mère ASROCK A320M-DGS prend-elle en charge le RAID ?

Oui, la ASROCK A320M-DGS prend en charge le RAID 0, RAID 1 et RAID 10 pour les disques durs connectés via les ports SATA.

Comment résoudre des problèmes de surchauffe sur la carte mère ASROCK A320M-DGS ?

Assurez-vous que le système de refroidissement est correctement installé et fonctionne. Vérifiez que le boîtier a une bonne circulation d'air et nettoyez la poussière des ventilateurs et des dissipateurs thermiques.

Quels ports d'extension sont disponibles sur la carte mère ASROCK A320M-DGS ?

La carte mère ASROCK A320M-DGS dispose d'un port PCI Express x16 et de deux ports PCI Express x1 pour l'ajout de cartes d'extension.

Comment configurer les paramètres de l'UEFI sur la carte mère ASROCK A320M-DGS ?

Accédez à l'UEFI en appuyant sur 'Del' au démarrage. Vous pouvez configurer les paramètres comme l'ordre de démarrage, les réglages de l'overclocking, et d'autres options dans les différents menus.

MODE D'EMPLOI A320M-DGS ASROCK

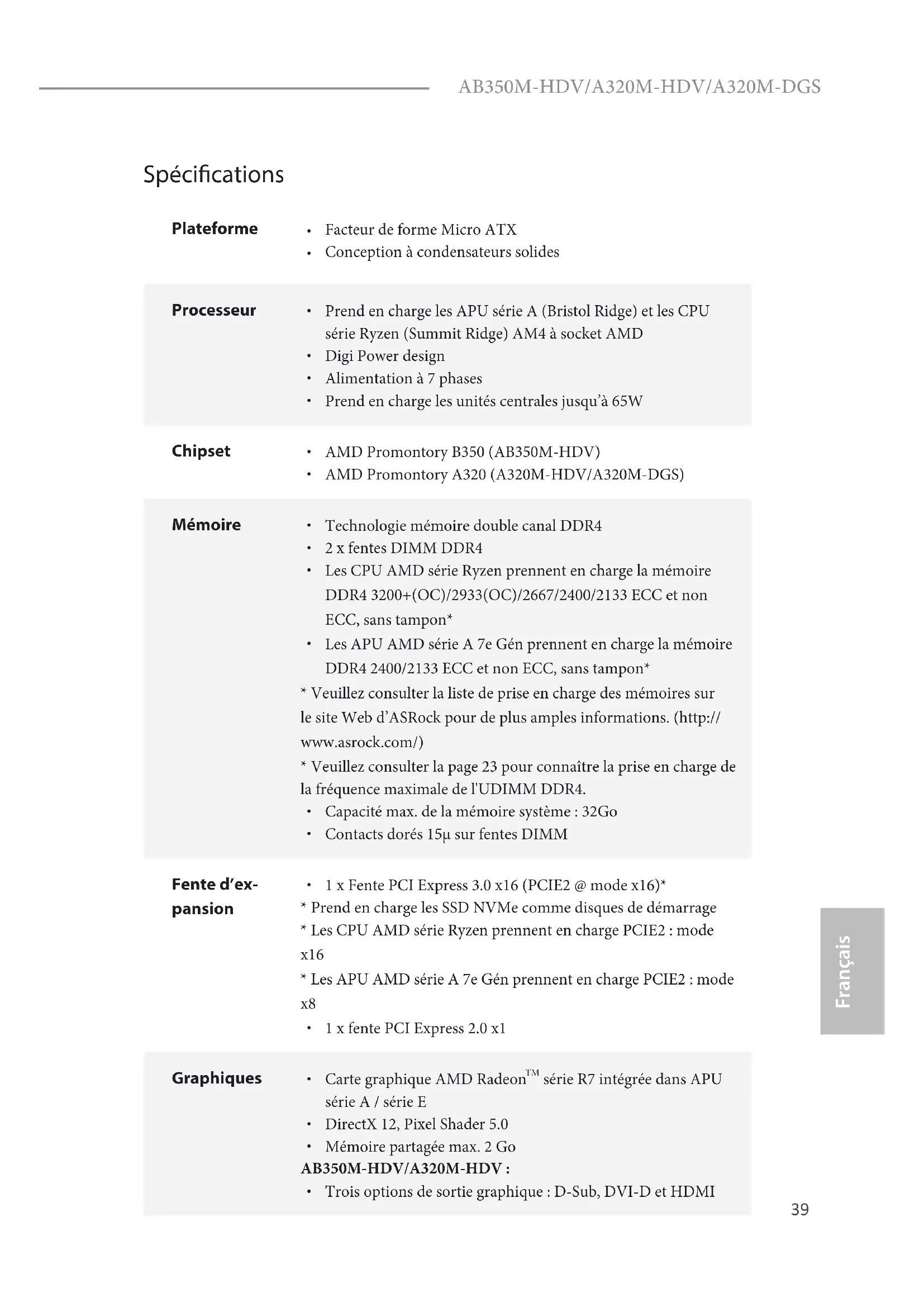

Français Français Spécications Plateforme

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les APU série A (Bristol Ridge) et les CPU série Ryzen (Summit Ridge) AM4 à socket AMD

Alimentation à 7 phases

Prend en charge les unités centrales jusqu’à 65W Chipset

Les APU AMD série A 7e Gén prennent en charge la mémoire DDR4 2400/2133 ECC et non ECC, sans tampon*

• Veuillez consulter la liste de prise en charge des mémoires sur le site Web d’ASRock pour de plus amples informations. (http:// www.asrock.com/)

• Veuillez consulter la page 23 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.

Capacité max. de la mémoire système : 32Go

Contacts dorés 15μ sur fentes DIMM Fente d’ex- pansion

• Prend en charge les SSD NVMe comme disques de démarrage

• Les CPU AMD série Ryzen prennent en charge PCIE2 : mode x16

• Les APU AMD série A 7e Gén prennent en charge PCIE2 : mode

Carte graphique AMD Radeon

série R7 intégrée dans APU série A / série E

Trois options de sortie graphique : D-Sub, DVI-D et HDMI40 Français Français

Prend en charge la conguration à triple moniteurs

Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 2048x1536 @ 60 Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Audio 7.1 CH HD (Codec audio Realtek ALC887) *Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.

Prend en charge la protection contre les surtensions

Capuchons ELNA Audio Réseau

Prend en charge la fonction Wake-On-LAN

Prend en charge la protection contre la foudre/les décharges électrostatiques

Prend en charge la détection de câble LAN

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connec- tique du panneau arrière

2 x ports USB 2.0 (Protection contre les décharges électrosta- tiques)

4 x ports USB 3.0 (Protection contre les décharges électrosta- tiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VI- TESSE)AB350M-HDV/A320M-HDV/A320M-DGS

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone AB350M-HDV/A320M-HDV:

4 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud

1 x socket Ultra M.2, prend en charge les modules M.2 SATA3 6,0 Go/s type 2242/2260/2280 touche M et M.2 PCI Express jusqu’à Gen3 x4 (32 Go/s) (avec CPU série Ryzen) ou Gen3 x2 (16 Go/s) (avec APU série A)*

• Prend en charge les SSD NVMe comme disques de démarrage

• Prend en charge le kit ASRock U.2 Connecteur

1 x embase pour port d’impression

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de CPU (4 broches)

2 x connecteurs pour ventilateur de châssis (1 x 4 broches, 1 x 3 broches)

• Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 4 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques) Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com Surveillance du matériel

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis

Contrôle simultané des vitesses des ventilateurs processeur/ châssis

Détection CHASSIS OUVERT

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore Système d’exploita- tion

• Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails: http://www.asrock.com Certica- tions

ErP/EuP Ready (alimentation ErP/EuP ready requise) Il est important de signaler que l’overcloking présente certains risques, incluant des modi- cations du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.AB350M-HDV/A320M-HDV/A320M-DGS
