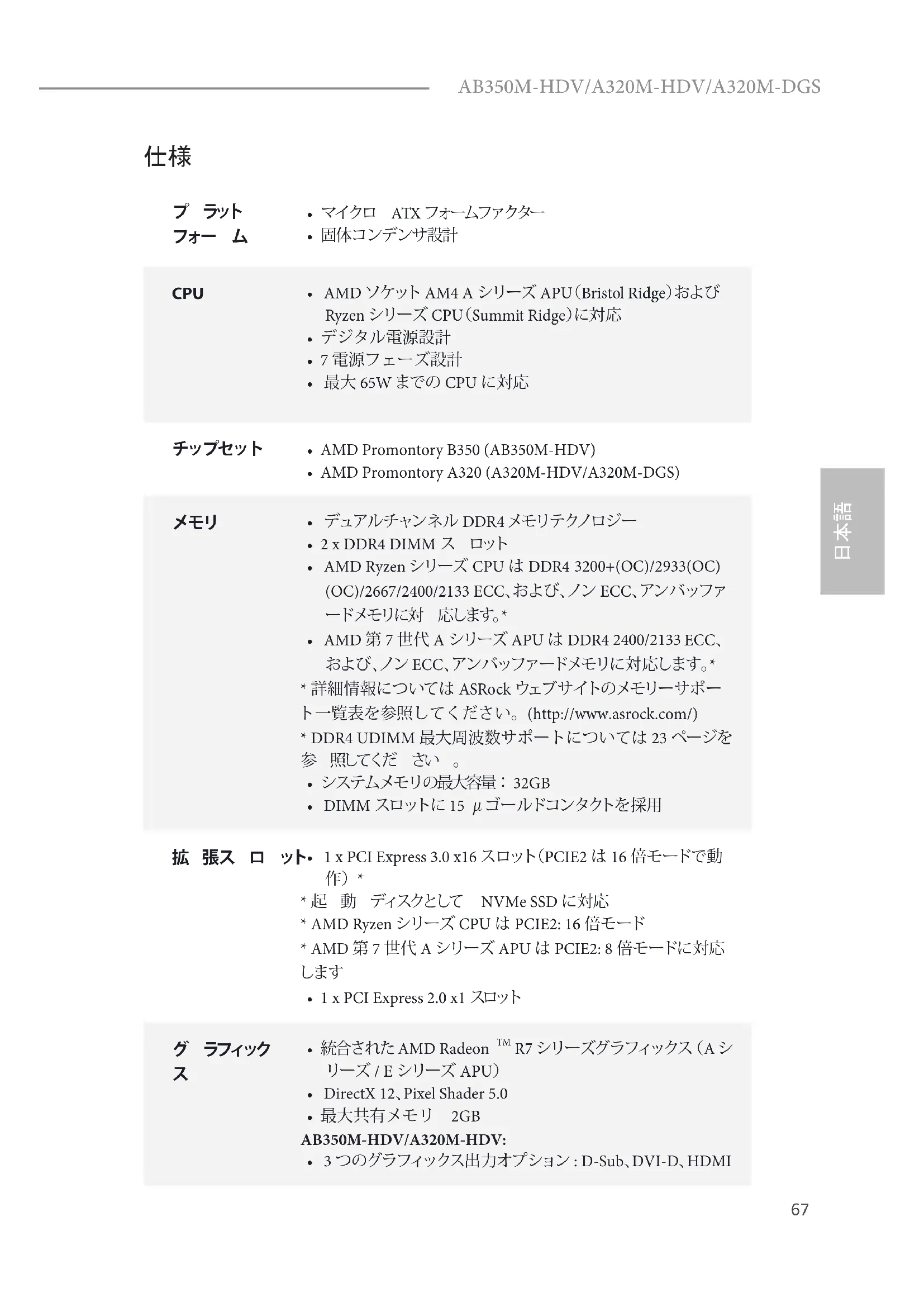

• AMD ソ ケット AM4 A シリーズ APU（Bristol Ridge）お よ び Ryzen シリーズ CPU（Summit Ridge）に 対 応

• デュアルチャンネル DDR4 メモリテクノロジー

• AMD Ryzen シリーズ CPU は DDR4 3200+(OC)/2933(OC)

(OC)/2667/2400/2133 ECC、お よ び 、ノ ン ECC、ア ン バ ッ フ ァ

• AMD 第 7 世代 A シリーズ APU は DDR4 2400/2133 ECC、 お よ び 、ノ ン ECC、アンバッファードメモリに対 応します。*

• 詳細情報については ASRock ウェブサイトのメモリーサポー ト一覧表を参照してください。(http://www.asrock.com/)

• DDR4 UDIMM 最大周波数サポートについては 23 ページを 参 照してくだ さい 。

• DIMM スロットに 15 μゴールドコンタクトを採用

• 1 x PCI Express 3.0 x16 ス ロ ッ ト（ PCIE2 は 16 倍モードで動

• 起 動 ディスクとして NVMe SSD に対応

• AMD Ryzen シリーズ CPU は PCIE2: 16 倍モード

• AMD 第 7 世代 A シリーズ APU は PCIE2: 8 倍モードに対応

• 1 x PCI Express 2.0 x1 スロット

R7 シリーズグラフィックス （A シ リーズ / E シリーズ APU）

• 3 つ のグラフィックス出 力オプ ション : D-Sub、DVI-D、HDMI68

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• D-Sub をサポート。最大解像度 2048x1536 @60Hz

• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、 xvYCC、お よ び 、HBR（ 高ビットレ ートオー ディオ）に対応 （HDMI 対応モニターが必要です）

• DVI-D ポ ートと HDMI ポ ートで HDCP に対応

• DVI-D ポ ートと HDMI ポートで Full HD 1080p Blu-ray (BD)

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• DVI-D ポ ートで HDCP に対応

• DVI-D ポ ートで Full HD 1080p Blu-ray (BD) 再生に対応

• 7.1 CH HD オー ディオ (Realtek ALC887 Audio Codec) *7.1 CH HD オーディオを設定するためには、HD フロントパネ ルのオーディオモジュールを使用し、オーディオドライバを通し てマルチチャンネルオーディオ機能を有効にする必要がありま

• ELNA 製オーディオコンデンサ LAN

• PCIE x1 ギ ガ ビット LAN 10/100/1000 Mb/ 秒

• Wake-On-LAN（ウェイク オン ラ ン ）に 対 応

• エネルギー効率のよいイーサネット 802.3az をサポート

• 1 x PS/2 マウス / キー ボ ードポ ート

• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）

• 4 x USB 3.0 ポート（静電気放電（ESD）保護に対応）

• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LEDと SPEED LED）

• HD オー ディオジャック : ラインイン / フロントスピーカー /

• 4 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 10）、NCQ、AHCI およびホットプラグ機能に対応

• 1 x ウルトラ M.2 ソ ケット、M キータイプ 2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4（32 Gb/s） （Ryzen シリーズ CPU の場合）または最大 Gen3 x2（16 Gb/s）（ A シリーズ APU の場合）までの M.2 PCI Express モジュール に

• 起 動 ディスクとして NVMe SSD に対応

• 1 x シャーシイントルージョンとスピーカーヘッダー

• 1 x CPU ファンコネクタ（ 4 ピン）

• 2 x シャーシファンコネクタ（1 x 4 ピン、1 x 3 ピン）

• CPU ファンコネクタは 最 大 1A (12W) の電力の CPU ファンに

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 前 面 パ ネ ル オーディオコネクタ

• 2 x USB 2.0 ヘ ッ ダ ー（ 4 つの USB 2.0 ポートに対応）（静電気 放 電（ ESD）保護に対応）

• 1 x USB 3.0 ヘ ッ ダ ー（ 2 つの USB 3.0 ポートに対応））（静電気 放 電（ ESD）保護に対応） BIOS 機能

• AMI UEFI Legal BIOS、GUI サポート付き

• ACPI 5.1 準拠のウェイクアップイベント

• 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com

• 更新された Windows® 10 ドライバについては、ASRock のウェブ サイトで詳細をご確認ください : http://www.asrock.com

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です） BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います のでご注意ください。 オーバークロックするとシステムが不安定になったり、システムの コンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。

弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。AB350M-HDV/A320M-HDV/A320M-DGS
