РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A320M-DGS ASROCK

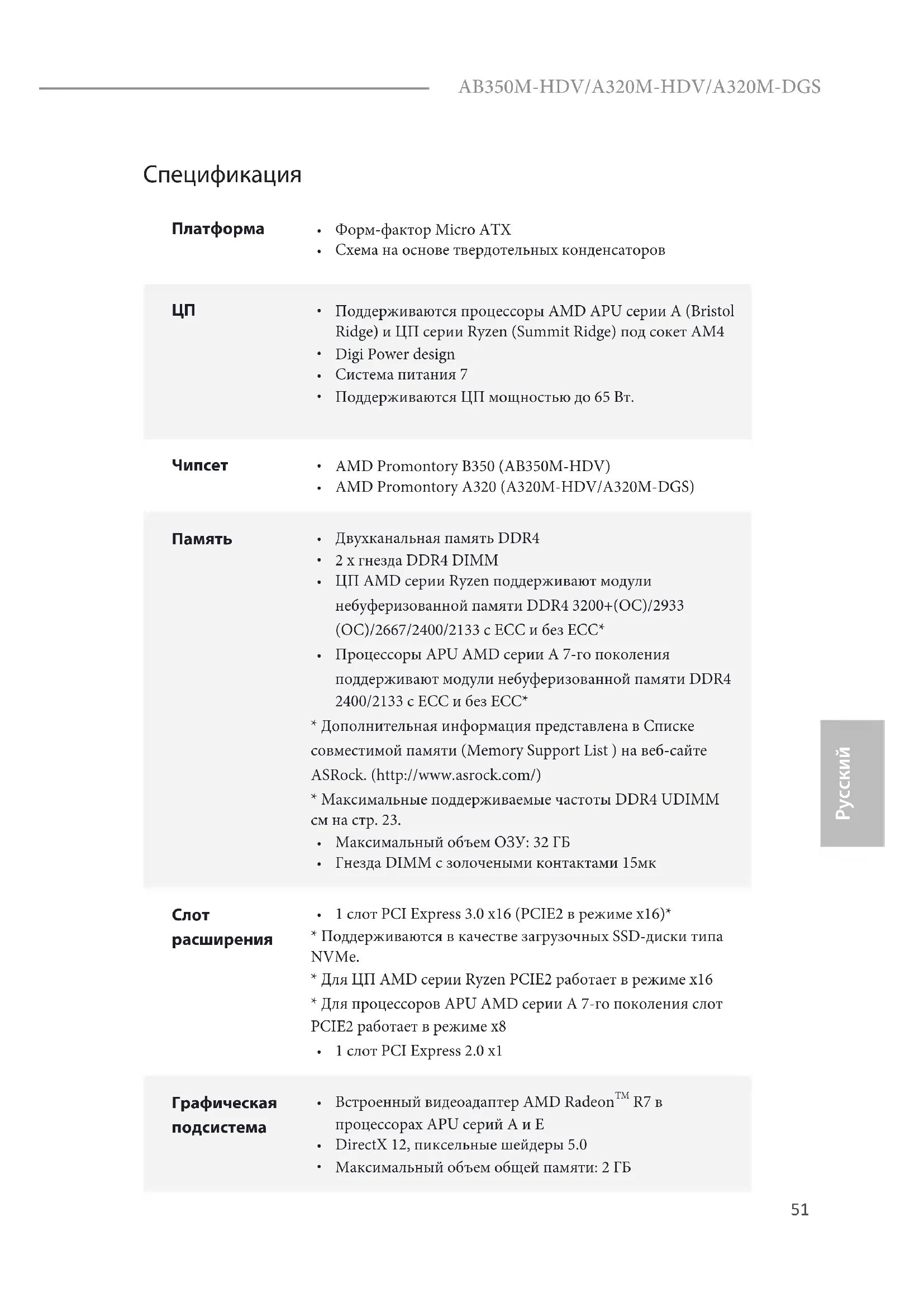

Схема на основе твердотельных конденсаторов

Поддерживаются процессоры AMD APU серии A (Bristol Ridge) и ЦП серии Ryzen (Summit Ridge) под сокет AM4

Поддерживаются ЦП мощностью до 65Вт.

Двухканальная память DDR4

ЦП AMD серии Ryzen поддерживают модули небуферизованной памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 с ECC и без ECC*

Процессоры APU AMD серии A 7-го поколения поддерживают модули небуферизованной памяти DDR4 2400/2133 с ECC и без ECC*

• Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)

• Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 23.

Максимальный объем ОЗУ: 32ГБ

Гнезда DIMM с золочеными контактами 15мк

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

• Для ЦП AMD серии Ryzen PCIE2 работает в режиме x16

• Для процессоров APU AMD серии A 7-го поколения слот PCIE2 работает в режиме x8

1 слот PCI Express 2.0 x1 Графическая

Встроенный видеоадаптер AMD Radeon

R7 в процессорах APU серий A и E

DirectX 12, пиксельные шейдеры 5.0

Максимальный объем общей памяти: 2ГБ52

Три видеовыхода: D-Sub, DVI-D и HDMI

Поддержка работы с тремя мониторами

Поддерживается HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц (3840x2160 при 30Гц)

На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60Гц

На выходе D-Sub поддерживается максимальное разрешение до 2048x1536 при частоте обновления 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

Поддержка функции защиты HDCP через порты DVI-D и HDMI

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI A320M-DGS:

На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60Гц

Поддержка функции защиты HDCP через порты DVI-D

Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-D

7.1-канальный звук высокой четкости (аудиокодек Realtek ALC887) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Защита от перепадов напряжения в электрической сети

Конденсаторы для аудиосистем ELNA LAN

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается определение сетевого кабеля

Поддерживается Energy Ecient Ethernet 802.3az

1 порт PS/2 для мыши/клавиатуры

2 порта USB 2.0 (с защитой от электростатических

4 порта USB 3.0 (с защитой от электростатических разрядов)AB350M-HDV/A320M-HDV/A320M-DGS

1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: Линейный вход / передние динамики / микрофон AB350M-HDV/A320M-HDV:

1 порт DVI-D Запоминающие

4 порта SATA3 со скоростью передачи данных 6,0Гбит/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».

1 слот Ultra M.2, поддерживает модуль M.2 SATA3 с ключом M типа 2242/2260/2280 со скоростью обмена данными 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с с ЦП серии Ryzen) или Gen3 x2 (16 Гбит/ с с APU серии A)*

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

• Поддержка комплекта ASRock U.2

1 колодка порта принтера

1 колодка с разъемами датчика вскрытия корпуса и

1 разъем для вентилятора охлаждения ЦП, 4-контактный

2 разъема для вентилятора корпуса (1 х 4-контактный, 1 х 3-контактный)

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 разъем питания АТХ, 24-контактный

1 разъем питания 12 В, 4-контактный

1 аудиоразъем на передней панели

2 колодки USB 2.0 (4 порта USB 2.0 с защитой от электростатических разрядов)

1 колодка USB 3.0 (2 порта USB 3.0 с защитой от электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой графического интерфейса54

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Поддержка технологии «Plug and Play»

Совместимость с управлением энергопотреблением по ACPI 5.1

Поддержка функции JumperFree

Поддерживается SMBIOS 2.3.

Регулировка напряжений DRAM

Датчик температуры процессора/корпуса

Тахометр вентилятора охлаждения процессора /

Тихая работа вентилятора охлаждения процессора/

Управление скоростью вращения вентилятора охлаждения процессора/корпуса

Датчик вскрытия корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore Операционные

• Подробные сведения об обновлении драйвера для Win- dows® 10 представлены на веб-сайте ASRock: http://www. asrock.com Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.AB350M-HDV/A320M-HDV/A320M-DGS
