BEDIENUNGSANLEITUNG A320M-DGS ASROCK

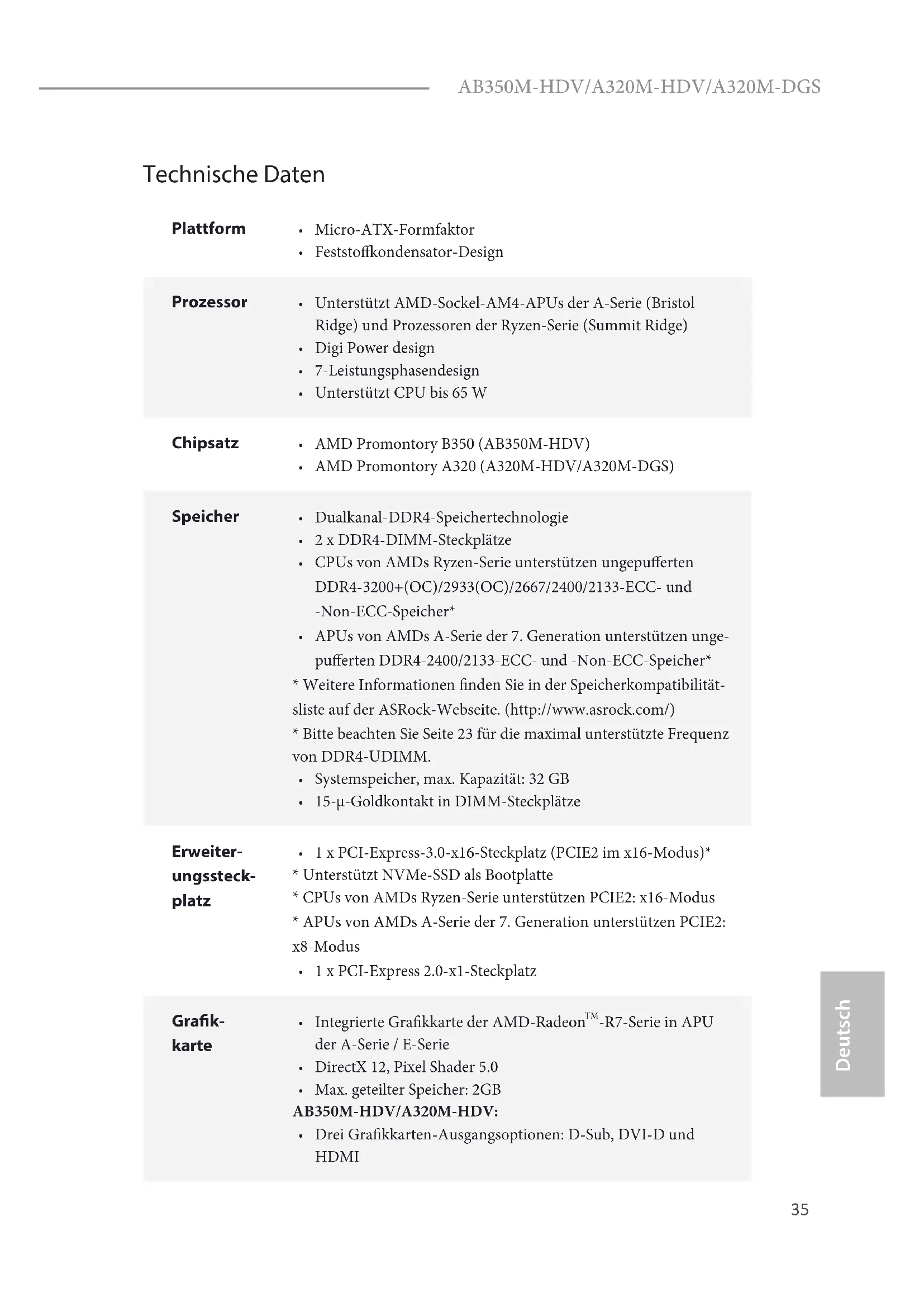

Deutsch Technische Daten Plattform

Unterstützt AMD-Sockel-AM4-APUs der A-Serie (Bristol Ridge) und Prozessoren der Ryzen-Serie (Summit Ridge)

7-Leistungsphasendesign

Unterstützt CPU bis 65 W Chipsatz

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-DIMM-Steckplätze

CPUs von AMDs Ryzen-Serie unterstützen ungepuerten DDR4-3200+(OC)/2933(OC)/2667/2400/2133-ECC- und -Non-ECC-Speicher*

APUs von AMDs A-Serie der 7. Generation unterstützen unge- puerten DDR4-2400/2133-ECC- und -Non-ECC-Speicher*

• Weitere Informationen nden Sie in der Speicherkompatibilität- sliste auf der ASRock-Webseite. (http://www.asrock.com/)

• Bitte beachten Sie Seite 23 für die maximal unterstützte Frequenz von DDR4-UDIMM.

Systemspeicher, max. Kapazität: 32 GB

15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteck- platz

1 x PCI-Express-3.0-x16-Steckplatz (PCIE2 im x16-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

• CPUs von AMDs Ryzen-Serie unterstützen PCIE2: x16-Modus

• APUs von AMDs A-Serie der 7. Generation unterstützen PCIE2: x8-Modus

1 x PCI-Express 2.0-x1-Steckplatz Grak- karte

Integrierte Grakkarte der AMD-Radeon

-R7-Serie in APU der A-Serie / E-Serie

Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI36 Deutsch

Unterstützt drei Monitore

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 2048 × 1536 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports A320M-DGS:

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt HDCP mit DVI-D-Port

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-Port Audio

• Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Unterstützt Überspannungsschutz

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt LAN-Kabelerkennung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rück- blende, E/A

1 x PS/2-Maus-/Tastaturanschluss

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)

4 x USB-3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

1 x DVI-D-Port Speicher

4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging

1 x Ultra-M.2-Sockel, unterstützt M-Key-2242-/2260-/ 2280-M.2- SATA-III-6,0-Gb/s-Modul und M.2-PCI-Ex- press-Modul bis Gen3 x 4 (32 Gb/s) (mit Prozessor der Ryz- en-Serie) oder Gen3 x 2 (16 Gb/s) (mit APU der A-Serie)*

• Unterstützt NVMe-SSD als Bootplatte

• Unterstützt ASRock U.2-Kit Anschluss

1 Druckerport-Anschlussleiste

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri- und Lautsprecher-Stileiste

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x 24-poliger ATX-Netzanschluss

2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung) BIOS-Funk- tion

AMI-UEFI-Legal-BIOS mit Unterstützung grascher Be- nutzerschnittstellen

Unterstützt „Plug-and-Play“

ACPI 5.1-konforme Aufweckereignisse

SMBIOS 2.3-Unterstützung

DRAM-Spannungsmehrfachanpassung38 Deutsch

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Hard- wareüberwa- chung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssys- tem

• Einzelheiten zum aktualisierten Windows® 10-Treiber entneh- men Sie bitte der ASRock-Webseite: http://www.asrock.com Zertizierun- gen

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursa- cht wurden.AB350M-HDV/A320M-HDV/A320M-DGS
