MANUALE UTENTE A320M-DGS ASROCK

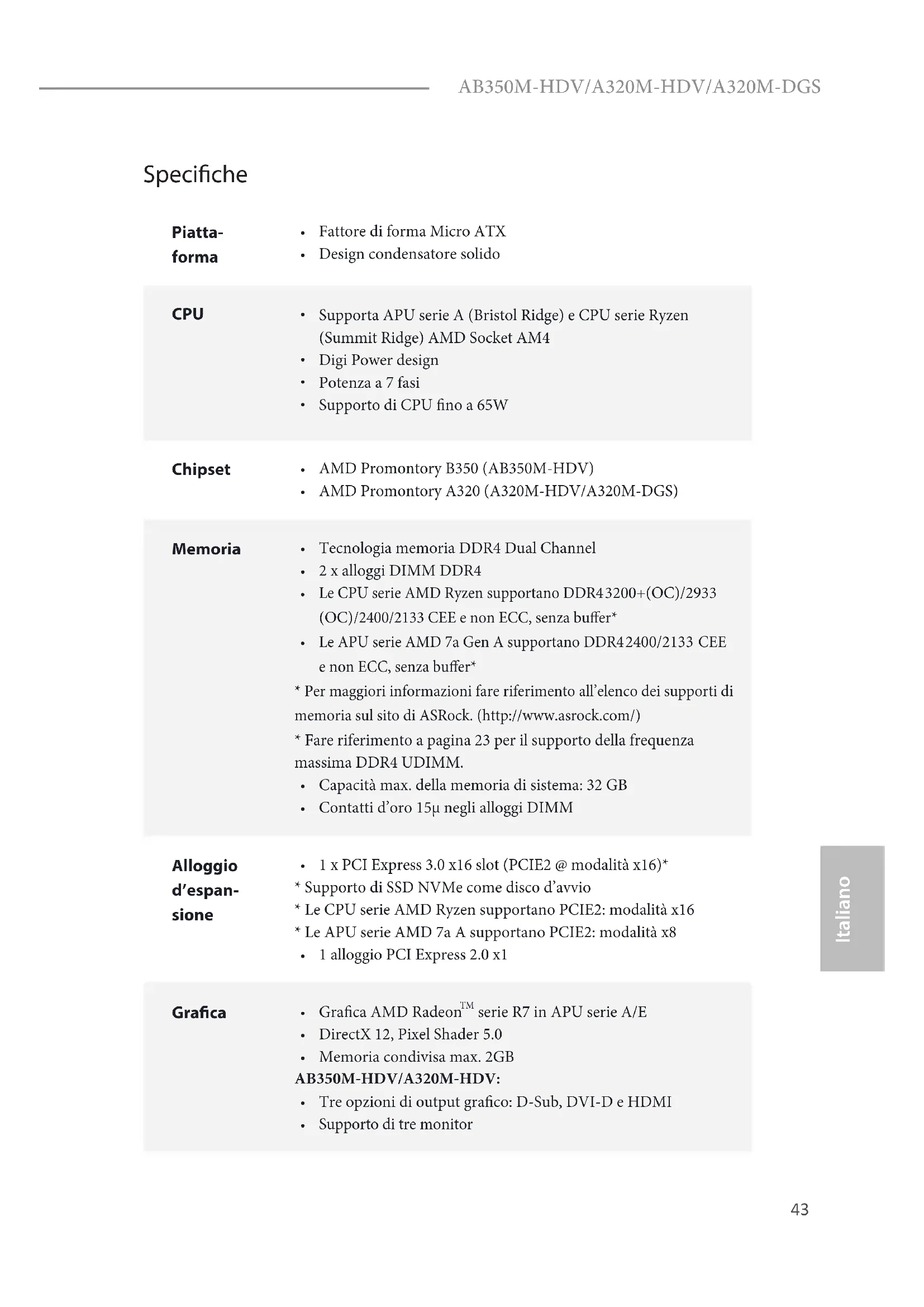

Fattore di forma Micro ATX

Design condensatore solido CPU

Supporto di CPU no a 65W Chipset

• Per maggiori informazioni fare riferimento all’elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

• Fare riferimento a pagina 23 per il supporto della frequenza massima DDR4 UDIMM.

Capacità max. della memoria di sistema: 32 GB

Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espan- sione

1 x PCI Express 3.0 x16 slot (PCIE2 @ modalità x16)*

• Supporto di SSD NVMe come disco d’avvio

• Le CPU serie AMD Ryzen supportano PCIE2: modalità x16

• Le APU serie AMD 7a A supportano PCIE2: modalità x8

serie R7 in APU serie A/E

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporto di tre monitor44 Italiano Italiano

Supporta HDMI con risoluzione massima no a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 2048x1536 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

Supporto di HDCP con le porte DVI-D e HDMI

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI A320M-DGS:

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto di HDCP con le porte DVI-D

Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D Audio

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporta protezione da sovratensione

Supporta protezione da fulmini/scariche elettrostatiche

Supporto del rilevamento cavo LAN

2 x porte USB 2.0 (supporta protezione da scariche elettrostat- iche)

4 x porte USB 3.0 (supporta protezione da scariche elettrostat- iche)

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono AB350M-HDV/A320M-HDV:

• Supporto di SSD NVMe come disco d’avvio

1 x connettore porta stampa

1 x connettore porta COM

1 x collegamento altoparlante e intrusione telaio

1 x connettore ventola CPU (4-pin)

2 connettori ventola telaio (1 x 4 pin, 1 x 3 pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x connettore alimentazione ATX 24 pin

1 x connettore alimentazione 12 V 4-pin

1 x connettore audio pannello frontale

2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)

1 x connettore USB 3.0 (supporto di 2 porte USB 3.0) (supporta protezione da scariche elettrostatiche) Funzional- ità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto

Eventi di riattivazione conformi a ACPI 5.1

Supporto di SMBIOS 2.3

Regolazione variabile tensione DRAM46 Italiano Italiano

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Hardware Monitor

Tachimetro ventola CPU/telaio

Ventola silenziosa CPU/telaio

Ventola CPU/telaio con controllo di varie velocità

Monitoraggio tensione: +12 V, +5 V, +3,3 V, Vcore

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certicazi- oni

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.AB350M-HDV/A320M-HDV/A320M-DGS
