MANUAL DE UTILIZADOR A320M-DGS ASROCK

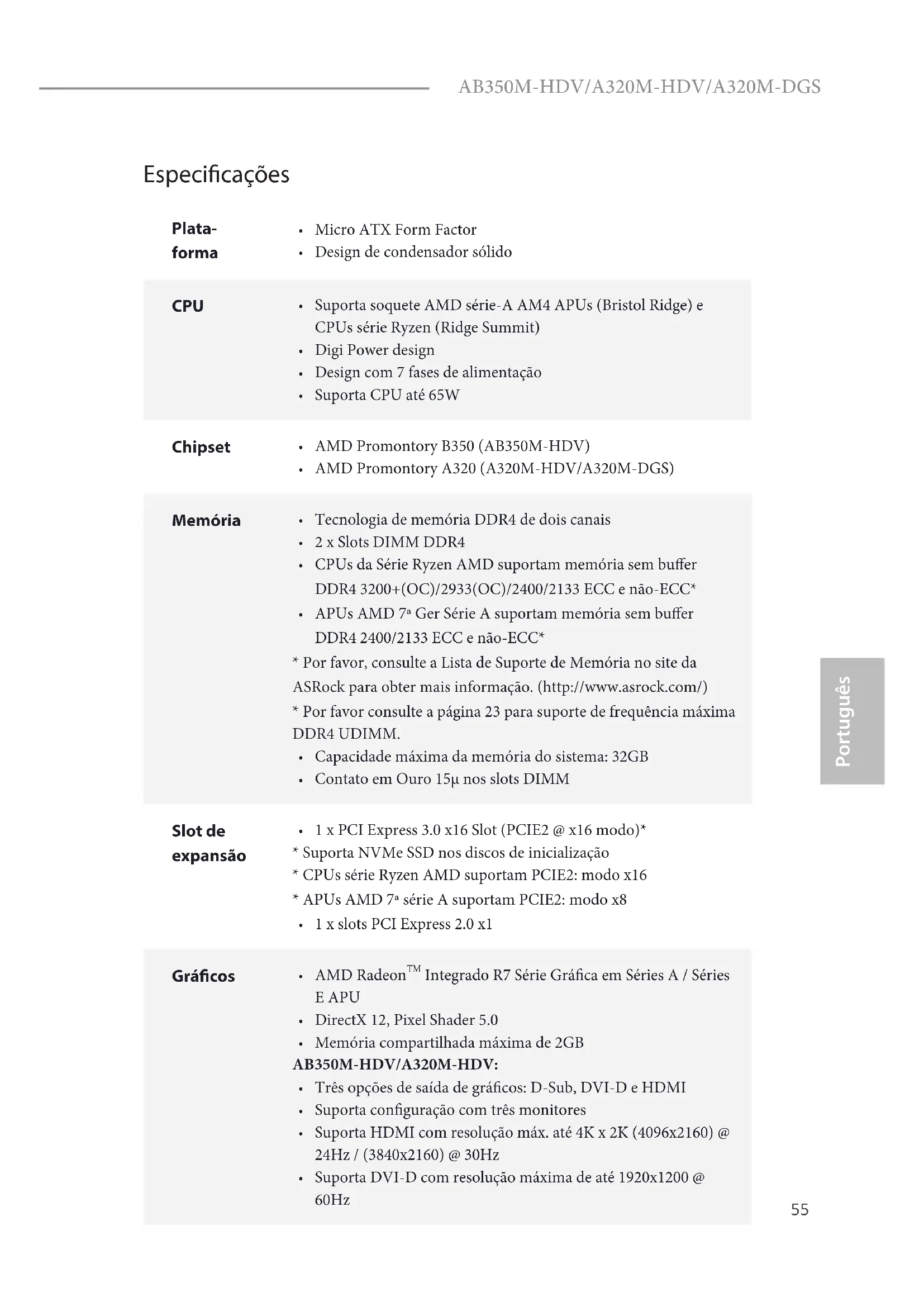

Português Especicações Plata- forma

Design com 7 fases de alimentação

Suporta CPU até 65W Chipset

CPUs da Série Ryzen AMD suportam memória sem buer DDR4 3200+(OC)/2933(OC)/2400/2133 ECC e não-ECC*

APUs AMD 7ª Ger Série A suportam memória sem buer DDR4 2400/2133 ECC e não-ECC*

• Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)

• Por favor consulte a página 23 para suporte de frequência máxima DDR4 UDIMM.

Capacidade máxima da memória do sistema: 32GB

Contato em Ouro 15μ nos slots DIMM Slot de expansão

• Suporta NVMe SSD nos discos de inicialização

Integrado R7 Série Gráca em Séries A / Séries E APU

Memória compartilhada máxima de 2GB AB350M-HDV/A320M-HDV:

Três opções de saída de grácos: D-Sub, DVI-D e HDMI

Suporta conguração com três monitores

Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz56 Português

Suporta D-Sub com resolução máxima de até 2048x1536 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI A320M-DGS:

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta DVI-D Áudio

Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio Realtek ALC887) *Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi- canal pelo driver de áudio.

Suporta Proteção de Sobretensão

Oferece Suporte à Proteção de Relâmpago/ESD

Suporta Detecção de Cabo LAN

2 x Portas USB 2.0 (Suporta Proteção ESD)

4 x Portas USB 3.0 (Suporta Proteção ESD)

Português A320M-DGS:

• Suporta NVMe SSD nos discos de inicialização

1 x Suporte Porta Impressão

1 x Intrusão do Chassi e Cabeçote de Autofalante

1 x Conector da ventoinha da CPU (4 pinos)

• O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

1 x Conector alimentação ATX 24 pinos

2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD) Funções da BIOS

ACPI 5.1 compatível com eventos de despertar

Multi-ajuste de Voltagem da DRAM Monitor de hardware

Tacômetro da Ventoinha da CPU/Gabinete

Controle de multi velocidade da Ventoinha da CPU/Gabinete

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3,3V, Vcore58 Português

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

• Para o driver atualizado do Windows® 10, por favor, visite o web- site da ASRock para mais detalhes: http://www.asrock.com Certi- cações

Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.AB350M-HDV/A320M-HDV/A320M-DGS
