KULLANIM KILAVUZU A320M-DGS ASROCK

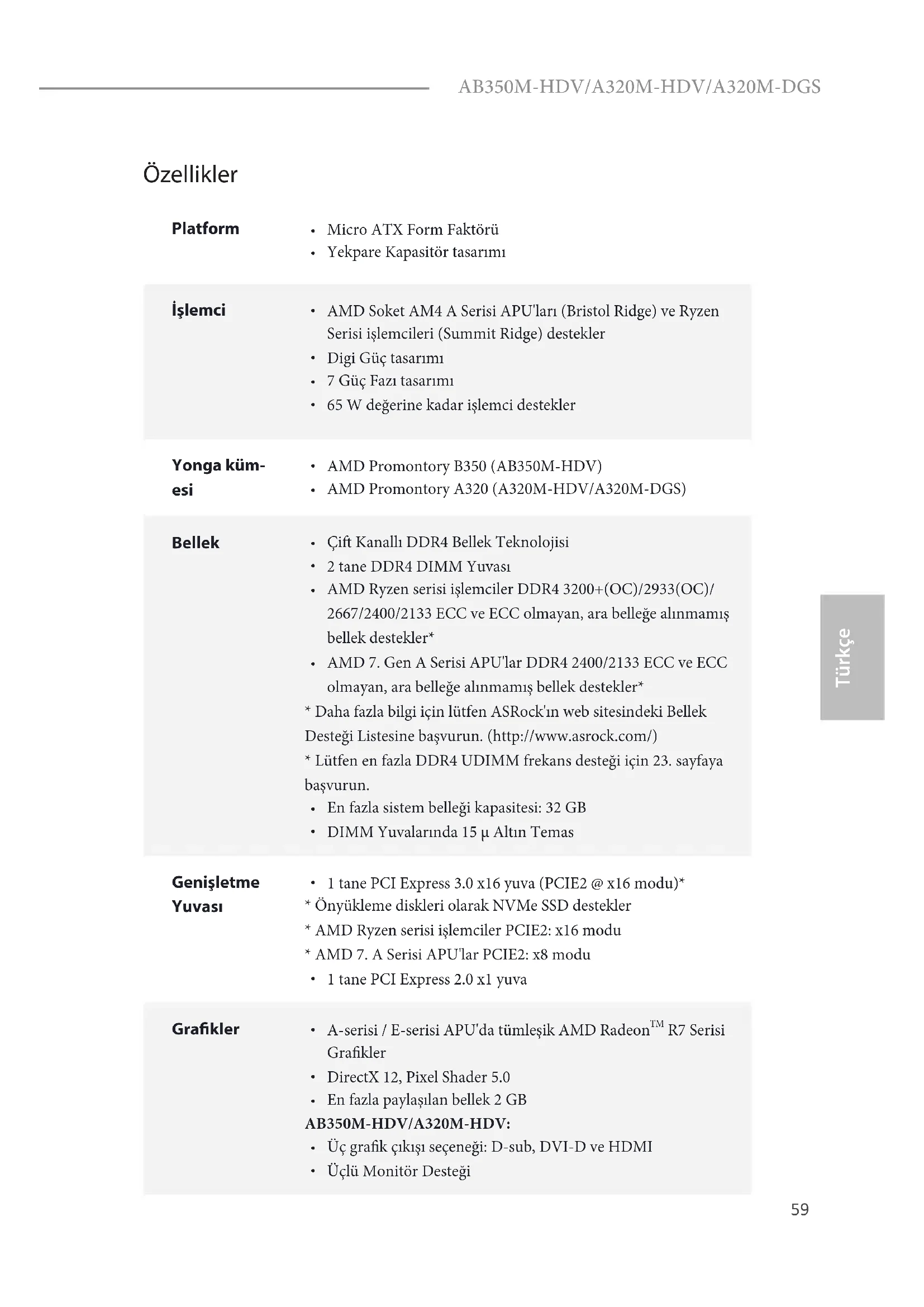

Türkçe Türkçe Özellikler Platform

Micro ATX Form Faktörü

Yekpare Kapasitör tasarımı İşlemci

AMD Soket AM4 A Serisi APU'ları (Bristol Ridge) ve Ryzen Serisi işlemcileri (Summit Ridge) destekler

65 W değerine kadar işlemci destekler Yonga küm- esi

Çi Kanallı DDR4 Bellek Teknolojisi

2 tane DDR4 DIMM Yuvası

AMD Ryzen serisi işlemciler DDR4 3200+(OC)/2933(OC)/ 2667/2400/2133 ECC ve ECC olmayan, ara belleğe alınmamış bellek destekler*

AMD 7. Gen A Serisi APU'lar DDR4 2400/2133 ECC ve ECC olmayan, ara belleğe alınmamış bellek destekler*

• Daha fazla bilgi için lütfen ASRock'ın web sitesindeki Bellek Desteği Listesine başvurun. (http://www.asrock.com/)

• Lütfen en fazla DDR4 UDIMM frekans desteği için 23. sayfaya başvurun.

En fazla sistem belleği kapasitesi: 32 GB

DIMM Yuvalarında 15 μ Altın Temas Genişletme Yuvası

• Önyükleme diskleri olarak NVMe SSD destekler

• AMD Ryzen serisi işlemciler PCIE2: x16 modu

A-serisi / E-serisi APU'da tümleşik AMD Radeon

Üç grak çıkışı seçeneği: D-sub, DVI-D ve HDMI

Üçlü Monitör Desteği60 Türkçe Türkçe

4K x 2K (4096x2160) @ 24 Hz / (3840x2160) @ 30 Hz değerlerine kadar en fazla çözünürlükle HDMI destekler

En fazla 1920x1200 @ 60 Hz çözünürlükle DVI-D destekler

En fazla 2048x1536 @ 60 Hz çözünürlükle D-Sub destekler

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu- ray (BD) kayıttan yürütme destekler A320M-DGS:

En fazla 1920x1200 @ 60 Hz çözünürlükle DVI-D destekler

DVI-D Bağlantı Noktalarıyla HDCP destekler

DVI-D Bağlantı noktasıyla Full HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler Ses

• 7.1 CH HD Ses yapılandırması için, bir HD ön panel ses modülünün kullanılması ve çok kanallı ses özelliğinin ses sürücüsü aracılığıyla etkinleştirilmesi gereklidir.

Aşırı Gerilim Korumasını destekler

Yerel Ağ Üzerinden Açmayı destekler

Yıldırım/ESD Korumasını destekler

LAN Kablosu Algılama destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel G/Ç

1 tane PS/2 Fare/Klavye Bağlantı Noktası

2 tane USB 2.0 Bağlantısı Noktası (ESD Korumasını destekler)

4 tane USB 3.0 Bağlantısı Noktası (ESD Korumasını destekler)

LED'e sahip 1 tane RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

HD Ses Girişleri/Çıkışları: Hat Girişi / Ön Hoparlör / Mikro- fon AB350M-HDV/A320M-HDV:

1 tane D-Sub Bağlantı Noktası

1 tane DVI-D Bağlantı Noktası

1 tane DVI-D Bağlantı Noktası Depolama

1 tane Ultra M.2 Yuvası, M Tuşu tip 2242/2260/2280 M.2 SATA3 6,0 Gb/ sn. modülünü ve Gen3 x4 (32 Gb/sn.) (Ryzen Serisi işlemciyle) veya Gen3 x2 (16 Gb/sn.) (A Serisi APU ile) değerine kadar M.2 PCI Express modülünü destekler*

• Önyükleme diskleri olarak NVMe SSD destekler

• ASRock U.2 Takımını destekler Bağlayıcı

1 tane Yazdırma Bağlantı Noktası Bağlantısı

1 tane COM Bağlantı Noktası Bağlantısı

1 tane TPM Bağlantısı

1 tane Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

1 tane İşlemci Fanı Bağlayıcı (4 pimli)

2 tane Kasa Fanı Bağlayıcı (1 tane 4 pimli, 1 tane 3 pimli)

• İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücünde işlemci fanı destekler.

1 tane 24 pim ATX Güç Bağlayıcısı

1 tane 4 pim 12 V Güç Bağlayıcısı

2 tane USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktasını destekler) (ESD Korumasını destekler)

1 tane USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktasını destekler) (ESD Korumasını destekler) BIOS Özelliği

Grak kullanıcı arayüzü desteğiyle AMI UEFI Legal BIOS

"Tak ve Çalıştır" özelliğini destekler

ACPI 5.1 uyumluluğu uyandırma olayları

Bağlantı teli olmadan çalıştırma özelliğini destekler

DRAM Gerilimi Çoklu Ayarlama Donanım Monitörü

İşlemci/Kasa sıcaklığı algılama

İşlemci/Kasa Fanı Devirölçer

İşlemci/Kasa Sessiz Fan

İşlemci/Kasa Fanı çoklu hız kontrolü

KASA AÇIK algılaması

• Detaylı ürün bilgisi için lütfen web sitemizi ziyaret edin: http://www.asrock.com İşletim Sistemi

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Onaylar

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojisinin uygulanması veya üçüncü taraf hız aşırtma araçlarının kullanılması da dâhil olmak üzere tüm hız aşırtma işlem- lerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebil- ir, hatta sisteminizde yer alan bileşenlere ve aygıtlara zarar verebilir. Bu, riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.AB350M-HDV/A320M-HDV/A320M-DGS
