MANUAL DE USUARIO A320M-DGS ASROCK

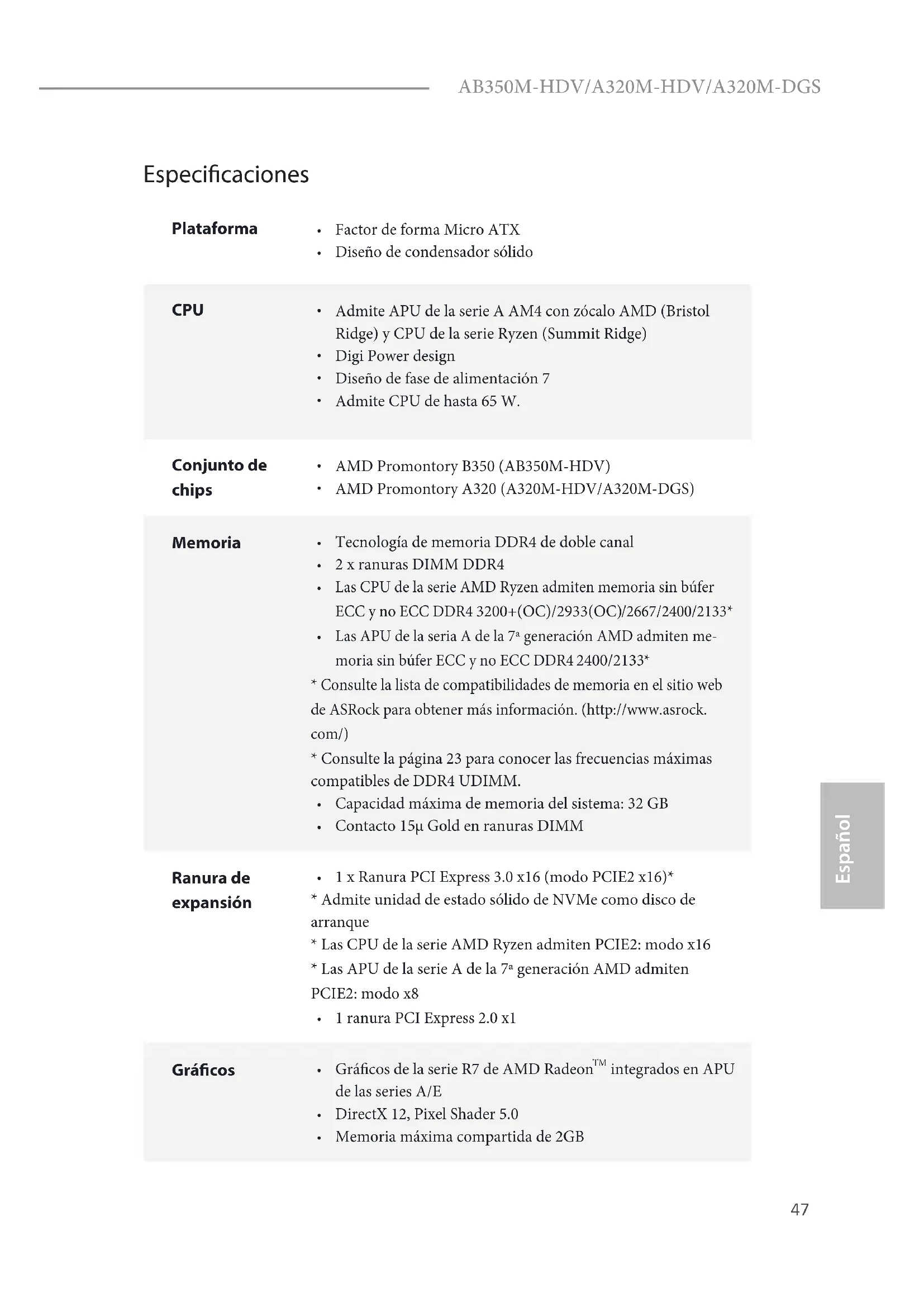

Español Especicaciones Plataforma

Diseño de condensador sólido CPU

Diseño de fase de alimentación 7

Admite CPU de hasta 65 W. Conjunto de chips

Tecnología de memoria DDR4 de doble canal

Las APU de la seria A de la 7ª generación AMD admiten me- moria sin búfer ECC y no ECC DDR4 2400/2133

• Consulte la lista de compatibilidades de memoria en el sitio web de ASRock para obtener más información. (http://www.asrock. com/)

• Consulte la página 23 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.

Capacidad máxima de memoria del sistema: 32 GB

• Admite unidad de estado sólido de NVMe como disco de arranque

• Las CPU de la serie AMD Ryzen admiten PCIE2: modo x16

• Las APU de la serie A de la 7ª generación AMD admiten PCIE2: modo x8

Grácos de la serie R7 de AMD Radeon

integrados en APU de las series A/E

Tres opciones de salida de grácos: D-Sub, DVI-D y HDMI

Compatible con tres monitores

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Admite D-Sub con una resolución máxima de 2048x1536 @ 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

Compatible con función HDCP con puertos DVI-D y HDMI

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI A320M-DGS:

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto DVI-D Audio

*Para congurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

Admite protección contra sobretensiones

Admite la función Reactivación de LAN

Admite protección contra rayos y descargas electrostáticas (ESD)

Admite detección de cable LAN

Admite PXE E/S en panel posterior

1 x puerto de ratón/teclado PS/2

2 x puertos USB 2.0 (admite protección contra descargas electrostáticas)

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono AB350M-HDV/A320M-HDV:

4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente

1 x Zócalo Ultra M.2 que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s) (con CPU de la serie Ryzen) o Gen3 x2 (16 Gb/s) (con APU de la serie A)*

• Admite unidad de estado sólido de NVMe como disco de arranque

1 x Base de conexiones de puerto de impresión

1 x Base de conexiones de puerto COM

1 x cabezal de intrusión de chasis y de altavoces

1 x Conector para ventilador de la CPU (4 contactos)

2 Conectores de ventilador del chasis (1 de 4 pines y 1 de 3 pines)

• El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x conector de alimentación ATX de 24 contactos

1 x conector de alimentación de 12V de 4 pines

1 x Conector de audio en el panel frontal

2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0). Admite protección contra descargas electrostáticas.

1 x base de conexiones USB 3.0 (admite 2 puertos USB 3.0). Admite protección contra descargas electrostáticas. Función del BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

Eventos de reactivación conformes con ACPI 5.1

Miniajuste de voltaje DRAM50 Español

• Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Monitor de hardware

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de la CPU/Chasis

Ventilador silencioso para CPU/chasis

Control multivelocidad del ventilador de la CPU/Chasis

Detección de CARCASA ABIERTA

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock. com Certica- ciones

Preparado para ErP/EuP (se necesita una fuente de alimentac- ión preparada para ErP/EuP) Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la veloci- dad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad lib- erada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.AB350M-HDV/A320M-HDV/A320M-DGS
