Type de produit	Scie sauteuse électronique
Marque	Einhell
Modèle	ST-LE 350 E
Puissance absorbée	350 W
Cycles par minute	400 - 2600 min⁻¹
Course	18 mm
Profondeur de coupe (bois)	55 mm
Profondeur de coupe (plastique)	10 mm
Profondeur de coupe (fer)	5 mm
Coupe en biais	max. 45° (gauche et droite)
Poids	1,6 kg
Double isolation	Oui (Classe II / ☐)
Niveau de pression acoustique LPA	87,5 dB(A)
Niveau d'intensité acoustique LWA	100,5 dB(A)
Vibration (poignée)	6,3 m/s²
Régulation de vitesse	Électronique, réglable en continu via molette
Fonction impulsionnelle	Oui (interrupteur MARCHE/ARRET)
Service continu	Oui (avec bouton d'arrêt)
Sabot de sciage	Réglable en angle et en glissement
Raccord d'aspiration	Oui, pour aspirateur
Type de lame	Lame à tige, fixation par vis
Garantie	24 mois

FOIRE AUX QUESTIONS - ST-LE 350 E EINHELL

Comment remplacer la lame de scie sur la Einhell ST-LE 350 E ?

Avant tout changement, débranchez l’appareil. Desserrez les deux vis du coulisseau à l’aide de la clé mâle pour vis à six pans creux. Glissez la lame neuve dans la rainure de guidage jusqu’à la butée, en veillant à ce que la denture soit orientée dans le sens de coupe. Serrez fermement les deux vis.

Comment régler la vitesse de coupe ?

La vitesse peut être réglée en continu en tournant la vis moletée située sur l’interrupteur MARCHE/ARRET. Tournez dans le sens « PLUS » pour augmenter les cycles par minute, et dans le sens « MOINS » pour les diminuer. Vous pouvez également ajuster la vitesse en exerçant une pression plus ou moins forte sur l’interrupteur.

Peut-on faire des coupes en biais avec cette scie ?

Oui, le sabot de sciage peut pivoter jusqu’à 45° à gauche et à droite. Pour ce faire, desserrez les deux vis sous le sabot, réglez l’angle souhaité (des repères à 15°, 30° et 45° sont indiqués), puis resserrez les vis.

Comment utiliser le mode service continu ?

Pour un fonctionnement en continu, poussez l’interrupteur MARCHE/ARRET vers l’avant et bloquez-le en appuyant sur le bouton d’arrêt. Pour arrêter, poussez à nouveau l’interrupteur puis relâchez-le.

Quelle profondeur de coupe maximale pour le bois ?

La profondeur de coupe maximale dans le bois est de 55 mm. Pour le plastique, elle est de 10 mm, et pour le fer de 5 mm.

Comment raccorder un aspirateur ?

La scie est équipée d’un raccord d’aspiration à l’arrière. Branchez simplement le tuyau de votre aspirateur sur l’orifice. Si nécessaire, utilisez un adaptateur fourni par le fabricant de l’aspirateur.

Quelles consignes de sécurité dois-je respecter ?

Portez toujours des lunettes de protection, des gants et un protège-oreilles. Vérifiez l’état de l’appareil et du câble avant chaque utilisation. Débranchez la fiche avant toute intervention. Utilisez une lame bien affûtée et ne freinez jamais la lame avec la main après l’arrêt.

Comment nettoyer et entretenir la scie ?

Après utilisation, débranchez l’appareil et nettoyez-le avec un chiffon sec. Graissez occasionnellement le galet de guidage avec une goutte d’huile. Vérifiez régulièrement l’état du câble et des vis de fixation de la lame.

Quelle est la puissance et le poids de l’appareil ?

La puissance absorbée est de 350 W et le poids est de 1,6 kg. La double isolation assure une sécurité électrique supplémentaire.

Comment réaliser une coupe en « poche » (plongeante) ?

Pour une coupe en poche dans du bois ou de l’aggloméré, sans percer de trou préalable, placez la scie à guichet fortement contre la pièce et faites-la lentement pénétrer dans le matériau en suivant le sens de coupe. Utilisez une lame fine pour les panneaux d’aggloméré ou contreplaqués.

MODE D'EMPLOI ST-LE 350 E EINHELL

F Instructions de service Scie à guichet électronique

©Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service

1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse
5 Protection des yeux
6 Galet de guidage
7 Sabot de sclage réglable
8 Aspiration des copeaux

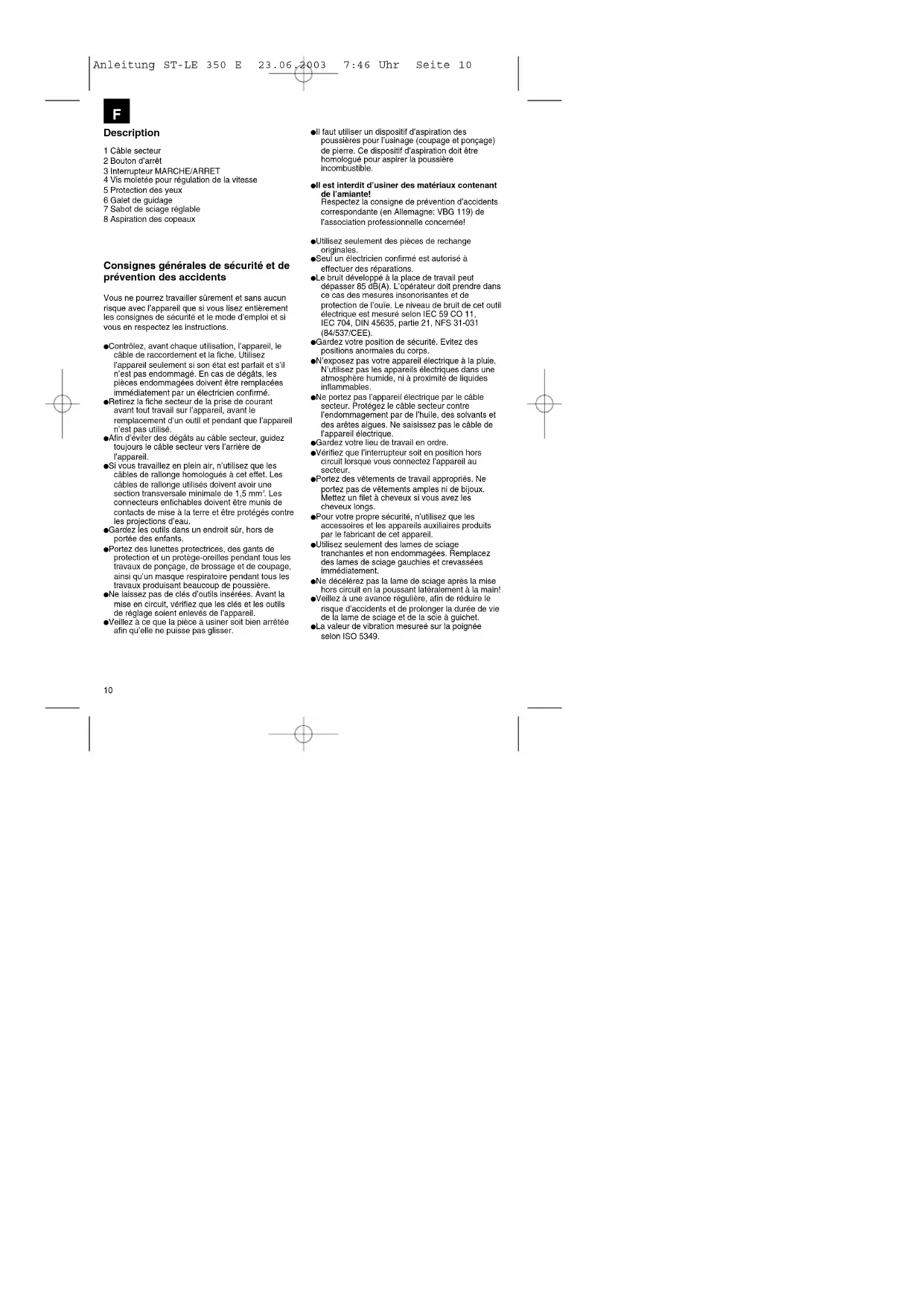

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Ne laissez pas de clés d'outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.

- Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.

- Il est interdit d'usiner des matériaux contenant de l'amiante! Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

- Utilisez seulement des pièces de rechange originales.

- Seul un électricien confirmé est autorisé à effectuer des réparations.

- Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).

●Gardez votre position de sécurité. Evitez des positions anormales du corps.

- N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.

- Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.

●Gardez votre lieu de travail en ordre.

- Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.

- Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.

- Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.

- Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.

- Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!

- Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à quichet.

●La valeur de vibration mesureé sur la poignée selon ISO 5349.

F

Mode d'emploi pour la scie à guichet électronique

MISE EN SERVICE

Manoeuvre impulsionnelle (Fig. 2,:):

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET

Mise hors circuit: Relâchez l'interrupteur

MARCHE/ARRET

Manoeuvre permanente:

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET et bloquez

l'interrupteur poussé au moyen

du bouton d'arrêt.

Mise hors circuit: Poussez, ensuite relâchez

l'interrupteur MARCHE/ARRET.

Régulateur du nombre de tours

L'utilisateur peut régler le nombre de tours en continu en exerçant une pression plus ou moins forte sur l'interrupteur MARCHE/ARRET. En poussant cet interrupteur légèrement, on obtient un petit nombre de tours. En poussant cet interrupteur fortement, on obtient un haut nombre de tours. Cette fonction vous permet de choisir le nombre de cycles par minute, en fonction du travail à effectuer.

Présélection électronique du nombre des tours (Fig. 3)

En tournant la vis moletée sur l'interrupteur MARCHE/ARRET, on peut prérégler le nombre de tours désiré. Tournez la vis moletée dans la direction "PLUS" pour augmenter le nombre de tours, et tournez la vis moletée dans la direction "MOINS" pour le diminuer. Le nombre de cycles par minute dépend du matériau et des conditions de travail.

Les règles généralement valables pour la vitesse de coupe pendant l'usinage par enlèvement des copeaux s'appliquent dans ce cas aussi.

Remplacement d'une lame de sclage (Fig. 1)

Avant d'effectuer toute sorte de travaux sur l'appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.

Desserrez les deux vis au coulisseau (Fig. 1) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux.

Il faut que la denture de la lame de sclage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement.

Réglage du sabot de sciage (coupes en biais et sciage à proximité des bords, Fig.4)

Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45° au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.

Pour régler l'angle de coupe, desserrez les deux vis (Fig. 4), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Règlez l'angle désiré et reserrez les deux vis.

Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.

Dispositif d'aspiration

La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.

CARACTERISTIQUES TECHNIQUES

Puissance absorbée: 350 W

Cycles par minute: 400 - 2600 min

Course: 18 mm

Profondeur de coupe, bois: 55 mm

Profondeur de coupe, plastique: 10 mm

Profondeur de coupe, fer: 5 mm

Coupe en blais: max. 45° (gauche et droite)

Niveau de pression acoustique LPA: 87,5 dB(A)

Niveau d'intensité acoustique LWA: 100,5 dB(A)

Vibration a_w 6,3 m/s

Double isolation II / ☐

Poids 1,6 kg

F

1

Utiliser

toujours une lame

de sce

parfaite

et app

• Ne mettre la sole sauteuse

en route qu'avec une lame de

● Gralsser occasionnellement

le galet de déplacement avec

une goutte d'hulle.

● Mise en place de

jusqu'en butee et bien le casset

Attention!

Vérifiez que la

lame de scie soit

dans la rainure dans la corte de

la marche.

Desserrage de la lame de

acle : Tourner la clé à six

pans creuse d'environ 1

tour vers la gauche.

4

12Ω 30° 15° 0° 45° 45° 30° 15° 30°

Pour régler le sabot de sclage vers la gauche ou la droite à un angle maximum de 45°, desserrez les deux vis.

2

Interrupteur

MARCHE/ARRET

Bouton

Mise en circuit: Pousser l'interrupleur MARCHE/ARRET

Service continu: Bloquer l'interrupteur MARCHE/ARRET

au moyen du bouton d'arré

Mise hors circuit: Poussez, ensuite relâchez

l'interrupteur MARCHE/ARRET.

5

Couper des panneaux d'aggiomérés

contreplaqués:

1. Utilisez une lame de sciage mince

2. Placez le sabot de sciage dans un endroit

non recouvert

1. Heglez une faible force d'avance

Coupe en „poche“: Seulement dans les panneaux

d'agglomérés et de bois, sans percer un avant-trou.

Pousser la scie à guichet fortement contre la pièce

d'appui et la passer lentement dans le sens de coupe.

3

Pour augmenter le nombre de cycles par minute, toumez le régulateur de vitesse.

La période de garantie commence à partir de la date d'achat et dure 24 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

(F) Pour toutes informations ou service après

vento, marci da prendra contact quos vatro

verme, mercu revendeur.
