Produkttyp	Elektronisk sticksåg
Märke	Einhell
Modell	ST-LE 350 E
Upptagen effekt	350 W
Takter per minut	400 - 2600 min⁻¹
Slaglängd	18 mm
Skärdjup (trä)	55 mm
Skärdjup (plast)	10 mm
Skärdjup (järn)	5 mm
Geringssnitt	max. 45° (vänster och höger)
Vikt	1,6 kg
Dubbel isolering	Ja (Klass II / ☐)
Ljudtrycksnivå LPA	87,5 dB(A)
Ljudeffektnivå LWA	100,5 dB(A)
Vibration (handtag)	6,3 m/s²
Varvtalsreglering	Elektronisk, kontinuerligt inställbar via hjul
Impulsfunktion	Ja (strömbrytare PÅ/AV)
Kontinuerlig drift	Ja (med stoppknapp)
Sågsula	Justerbar i vinkel och glidning
Anslutning för dammsugare	Ja, för dammsugare
Bladtyp	Skaftblad, skruvfastsättning
Garanti	24 månader

Vanliga frågor - ST-LE 350 E EINHELL

Hur byter man sågbladet på Einhell ST-LE 350 E?

Före varje byte, dra ur stickproppen. Lossa de två skruvarna på glidstycket med insexnyckeln. För in det nya bladet i styrspåret till anslaget, se till att tandningen är riktad i sågriktningen. Dra åt de två skruvarna ordentligt.

Hur ställer man in såghastigheten?

Hastigheten kan ställas in kontinuerligt genom att vrida på räfflade skruven på strömbrytaren PÅ/AV. Vrid åt "PLUS"-hållet för att öka takterna per minut, och åt "MINUS"-hållet för att minska. Du kan även justera hastigheten genom att trycka mer eller mindre hårt på strömbrytaren.

Kan man göra geringssnitt med denna såg?

Ja, sågsulan kan vridas upp till 45° åt vänster och höger. Lossa de två skruvarna under sulan, ställ in önskad vinkel (markeringar vid 15°, 30° och 45° finns), dra därefter åt skruvarna.

Hur använder man kontinuerlig drift?

För kontinuerlig drift, skjut strömbrytaren PÅ/AV framåt och lås den genom att trycka på stoppknappen. För att stoppa, skjut strömbrytaren framåt igen och släpp den.

Vilket maximalt skärdjup för trä?

Maximalt skärdjup i trä är 55 mm. För plast är det 10 mm, och för järn 5 mm.

Hur ansluter man en dammsugare?

Sågen är utrustad med ett utsugningsanslutning på baksidan. Anslut helt enkelt dammsugarslangen till öppningen. Använd vid behov en adapter från dammsugartillverkaren.

Vilka säkerhetsanvisningar ska jag följa?

Bär alltid skyddsglasögon, handskar och hörselskydd. Kontrollera apparatens och kabelns skick före varje användning. Dra ur stickproppen före ingrepp. Använd ett väl slipat blad och bromsa aldrig bladet med handen efter stopp.

Hur rengör och underhåller man sågen?

Efter användning, dra ur stickproppen och rengör sågen med en torr trasa. Smörj då och då styrrullen med en droppe olja. Kontrollera regelbundet kabelns och bladets fästskruvars skick.

Vilken är apparatens effekt och vikt?

Upptagen effekt är 350 W och vikten är 1,6 kg. Dubbla isoleringen ger extra elsäkerhet.

Hur gör man ett sticksnitt (djupgående sågning)?

För sticksnitt i trä eller spånskiva, utan att förborra hål, placera sågsulan hårt mot arbetsstycket och låt bladet långsamt tränga in i materialet i sågriktningen. Använd ett tunt blad för spånskiva eller plywood.

BRUKSANVISNING ST-LE 350 E EINHELL

⑤ Bruksanvisning Elektrisk sticksåg

DK Brugsanvisning Elektronisk stiksav

⑤Var god läs bruksanvlsningen noggrant före montering och driftstart

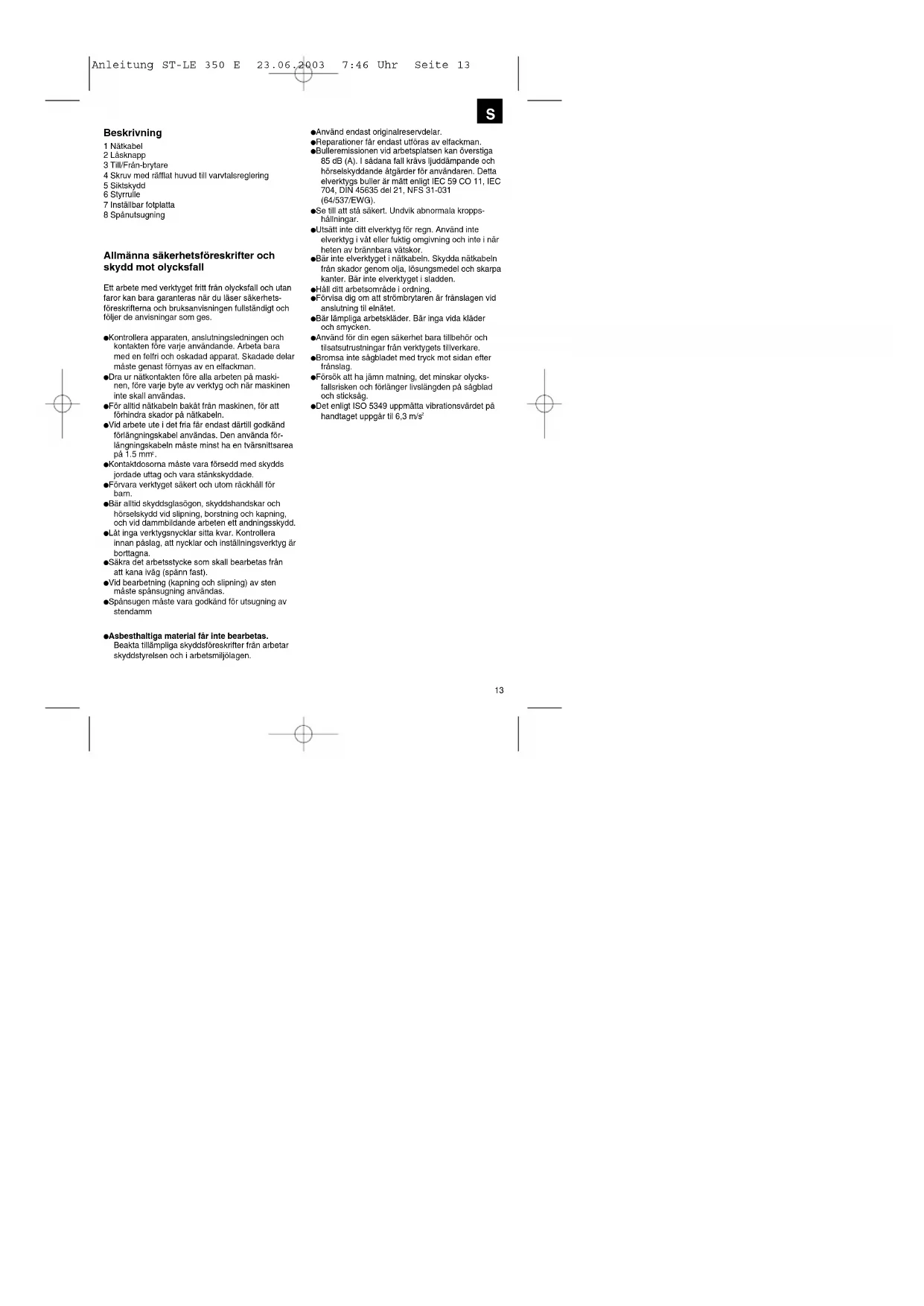

1 Nätkabel
2 Lasknapp
3 Till/Från-brytare
4 Skruv med räfflat huvud till varvtalsreglering
5 Siktskydd
6 Styrrulle
7 Inställbar fotplatta
8 Spánutsugning

Allmänna säkerhetsföreskrifter och skydd mot olycksfall

Ett arbete med verktyget fritt från olycksfall och utan faror kan bara garanteras när du läser säkerhetsföreskrifterna och bruksanvisningen fullständigt och följer de anvisningar som ges.

• Kontrollera apparaten, anslutningsledningen och kontakten före varje användande. Arbeta bara med en felfri och oskadad apparat. Skadade delar måste genast förnyas av en elfackman.
• Dra ur nätkontakten före alla arbeten på maskinen, före varje byte av verktyg och när maskinen inte skall användas.

- För alltid nätkabeln bakåt från maskinen, för att förhindra skador på nätkabeln.

- Vid arbete ute i det fria får endast därtill godkänd förlängningskabel användas. Den använda förlängningskabeln måste minst ha en tvärsnittsarea på 1.5 mm ^2 .

- Kontaktdosoma måste vara försedd med skydds jordade uttag och vara stänkskyddade.

●Förvara verktyget säkert och utom räckhåll för bam.

- Bär alltid skyddsglasögon, skyddshandskar och hörselskydd vid slipning, borstning och kapning, och vid dammbildande arbeten ett andningsskydd.

- Låt inga verktygsnycklar sitta kvar. Kontrollera innan påslag, att nycklar och inställningsverktyg är bortlagna.

- Säkra det arbetsstycke som skall bearbetas från att kana iväg (spänn fast).

- Vid bearbetning (kapning och slipning) av sten måste spånsugning användas.

- Spånsugen måste vara godkänd för utsugning av stendamm

- Asbesthaltiga material får inte bearbetas.

Beakta tillämpliga skyddsföreskrifter från arbetar skyddstyrelsen och i arbetsmiljölagen.

●Använd endast originalreservdelar.
●Reparationer får endast utföras av elfackman.
●Bulleremissionen vid arbetsplatsen kan överstiga 85 dB (A). I sådana fall krävs ljuddämpande och hörselskyddande åtgärder för användaren. Detta elverktygs buller är mätt enligt IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (64/537/EWG).
- Se till att stå säkert. Undvik abnormala kroppshållningar.
- Utsätt inte ditt elverktyg för regn. Använd inte elverktyg i våt eller fuktig omgivning och inte i när heten av brännbara vätskor.
- Bär inte elverktyget i nätkabeln. Skydda nätkabeln från skador genom olja, lösungsmedel och skarpa kanter. Bär inte elverktyget i sladden.
- Håll ditt arbetsområde i ordning.
- Förvisa dig om att strömbrytaren är frånslagen vid anslutning til elnätet.
●Bär lämpliga arbetskläder. Bär inga vida kläder och smycken.
- Använd för din egen säkerhet bara tillbehör och tilsatsutrustningar från verktygets tillverkare.
- Bromsa inte sågbladet med tryck mot sidan efter frånslag.
- Försök att ha jämn matning, det minskar olycksfallsrisken och förlänger livslångden på sågblad och sticksåg.
- Det enligt ISO 5349 uppmätta vibrationsvärdet på handtaget uppgår til 6,3 m/s ^2

S

Drifthandledning för elektrisk sticksåg

Idrifttagande

Momentan innkoppling (Bild 2)

Tillslag: Tryck in Till/Frán-brytaren

Franslag: Slapp Till/Fran-brytaren

Kontinuerlig Inkoppling

Tillslag: Tryck in Till/Frán-brytaren och lás i

intryckt lage med läsknappen.

Frånslag: Tryck in och släpp Till/Från-brytaren

Varvtalsreglering

Genom ett mer eller mindre starkt tryck på Till/Från-brytaren kan varvtalet regleras steglöst. Lättare tryck på Till/Från-brytaren resulterar i ett lägre varvrtal. Kraftigare tryck på Till/Från-brytaren resulterar i ett högre varvrtal. Därmed kan slagfrekvensen väljas med hänsyn till det arbete som skall utföras.

Elektroniskt varvtalsförval (Bild 3)

Med den räfflade skruven på Till/Från-brytaren kan det önskade varvtalet förinställas. Vrids den räfflade skruven i PLUS-riktning ökas varvtalet, vrids den räfflade skruven i MINUS-riktning minskas varvtalet. Lämplig slagfrekvens är beroende av det arbetsmaterial och de arbetsbetingelser som är för handen

De allmänna regler som gäller för skärhastigheten vid spånskärande arbeten är giltiga också i detta fall.

Byte av sågblad (Bild 1)

Före alla arbeten och byte av sågblad slås sticksagen från och nätkontakten dras ut ur uttaget.

Lossa med den bilagda sexkanntnyckeln de båda skruvarna på stöten (Bild 1). Skjut in sågbladet i styrspåret, mellan lyftögla och hållbygel tilä det tar stopp. Dra fast de båda skruvarna med den bilagda sexkanntnyckeln. Sågbladssstandningen måste peka i sågriktningen. Se till att sågbladet löper i stö- tens och i löprullens styrspår.

Inställning av fotplattan

(Geringssnitt och kantnåra sågning, bild 4) För geringssnitt och snedsnitt kan fotplattan, efter att de både skruvama på undersidan lossats, vinklas upp till 45° åt båda sidor. Vinkeln är markerad med markeringsstreck för 15°, 30° och 45°. En inställning mellan de markerade vinkelgraderna är utan vidare möjlig.

För att ställa in snittvinkeln lossas de båda skruvarna (Bild 4) så mycket att fotplattan prexis går att skjuta. Ställ in den önskade vinkeln och dra åter fast de båda skruvarna.

För sågning ända fram till kanten kan fotplattan förskjutas bakåt. Lossa därtill de båda skruvarna på undersidan (Bild 4) och skjut fotplattan bakåt. Dra åter fast de båda skruvarna.

Spånutsugning

Sticksågen är utrustad med en spånutsugningsanslutning. Valfri spånsug kan anslutas till

utsugningsöppningen på baksidan av sticksågen. Tag kontakt med tillverkaren av din spånsug om en särskild adapter skulle behövas för anslutningen.

TEKNISKA DATA

Märkspänning: 230 V - 50 Hz
Effektförbrukning: 350 W
Slagfrekvens: 400 - 2600/min
Slaglängd: 18 mm
Snittdjup trä: 55 mm
Snittdjup plast: 10 mm
Snittdjup jäm: 5 mm
Geringssnitt: upp till 45° (höger och vänster)
Ljudtrycknivå LPA: 87,5 dB (A)
Ljudelfektnivå LWA: 100,5 dB (A)
Vibration a_w	6,3 m/s ^
Dubbel isolering II / ☐
Vikt 1,6 kg

S

1

- Montering av sågbladet: För in sågbladet I hållaren till anslaget och spänn fast bladet ordentligt

● Använd alltid ordentliga och passande sågblad

Starta endast sticksåget då

ett sågblad finns monterat

- Olja stödrullen med ett par droppar olja då och då

Demontering av sågbia- det; Vrid insexskruven åt vänster ca, ett varv.

4

45° 30° 15° 0° 45° 30° 15° 0°

Genom all lossa de båda skruvarna kan folplatlan ställs in i vinkel upp till 45° at vänster eller höger.

2

2 Låsknapp Till/Från-brylare

Inkoppling: Tryck in Till/Frán-brytaren Kontinuerlig drift: Lås Till/Frán-brytaren med låsknappen Frånslag: Tryck in och släpp Till/Frán-brytaren

5

Sågning av laminerade spånplattor 1. Använd fint sågblad 2. Sätt folplattan mot det obelagda stället 3. Mata med liten kraft

Flicksnitt: Bara I spånpalttor och trä utan förborning. Tryck slicksågen dikt an mot motstycket och rör den långsamt i sågriktningen.

3

Genom att vrida på varvtalsregleringen ökas slagfrekvensen.

Garantitiden omfattar >et 2 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.
