BEDIENUNGSANLEITUNG ST-LE 350 E EINHELL

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 12

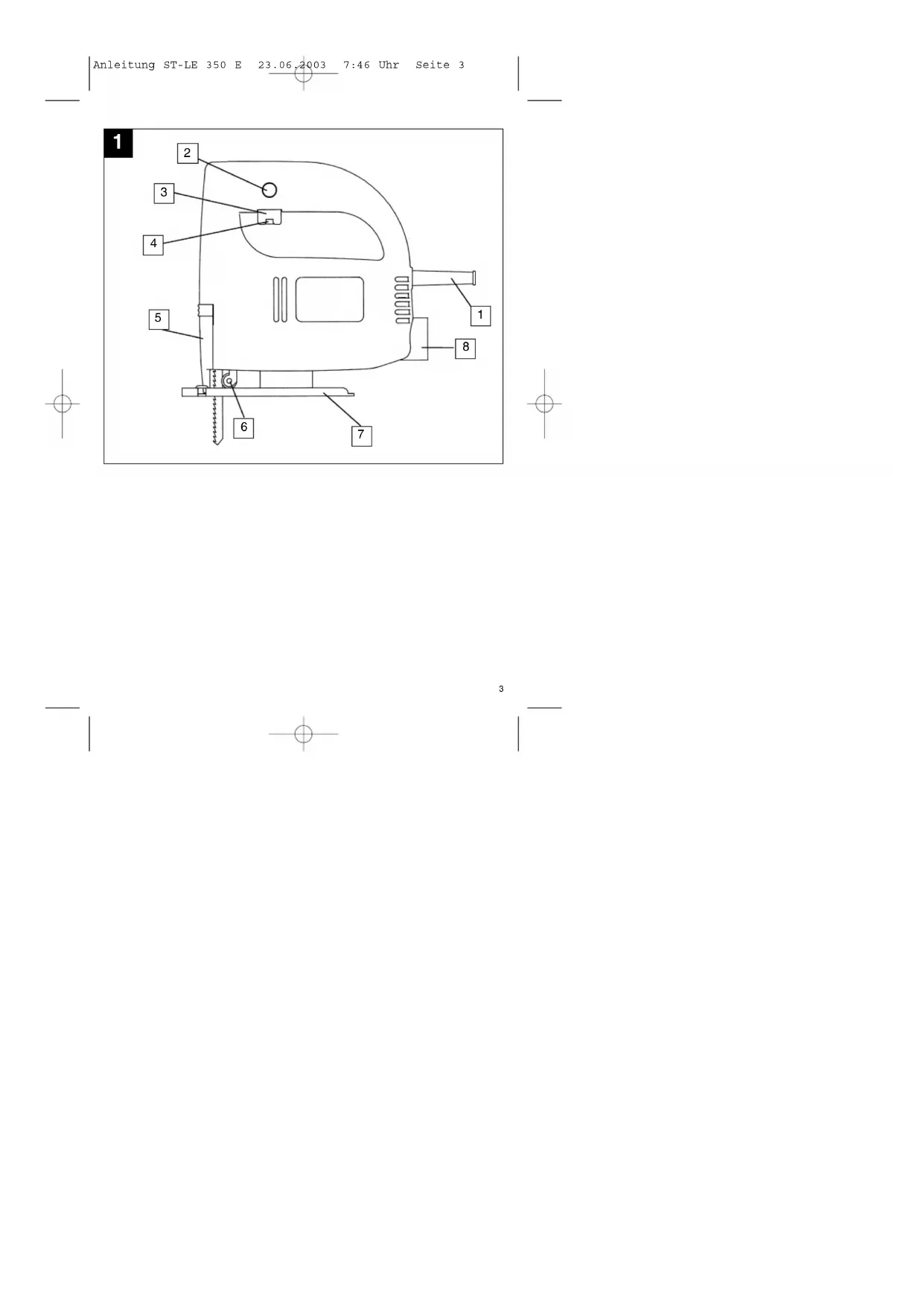

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 34 Beschreibung 1 Netzkabel 2 Feststellknopf 3 Ein/Ausschalter 4 Rändelschraube für Drehzahlregulierung 5 Sichtschutz 6 Führungsrolle 7 verstellbarer Sägeschuh 8 Spanabsaugung Allgemeine Sicherheitshinweise und Unfallschutz Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen. Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden. Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen. Um Beschädigungen des Netzkabels zu ver- meiden, das Netzkabel immer nach hinten von der Maschine wegführen. Beim Arbeiten im Freien dürfen nur dafür zuge- lassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm

auf- weisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwasserge- schützt sein. Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf. Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauber- zeugenden Arbeiten eine Atemschutzmaske. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vo rdem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind. Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen). Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein. Asbesthaltige Materialien dürfen nicht bearbeitet werden. Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten. Verwenden Sie nur Orginal-Ersatzteile. Reparaturen dürfen nur von einem Elektro- Fachmann durchgeführt werden. Die Lärmentwicklung am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforerlich. Das Geräusch dieses Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen. Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen. Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten. Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Be- schädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel. Halten Sie Ihren Arbeitsbereich in Ordnung. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist. Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz. Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Her- stellers Verwenden Sie nur scharfe und einwandfreie Sägeblatter. Verbogene und rissige Sägeblatter sofort austauschen. Sägeblatt nach dem Ausschalten nicht durch seit liches Gegendrücken abbremsen. Achten Sie auf gleichmässigen Vorschub, daß vermindert die Unfallgefahr und verlängert die Lebensdauer des Sägeblatts und der Stichsäge. Schieben Sie vor jeder Inbetriebnahme der Stich- säge den transparenten Sichtschutz nach unten, um ein Herausschleudern von Spänen und Splittern zu verhindern. Reinigen Sie Ihr Werkzeug nur mit einem feuch- ten Lappen. Verwenden Sie zur Reinigung keine aggresiven Reinigungsmittel. Überprüfen Sie Ihr Werkzeug auf einwandfreie Funktion. Sollte die Funktion gestört sein, lassen Sie Ihr Werkzeug überprüfen. Alle Wartungs- und Inspektionsarbeiten dürfen nur von einem Elektro- Fachmann oder von der ISC GmbH durchgeführt werden. Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 45 Betriebsanleitung für Elektronik- Stichsäge VERWENDUNG Die Stichsäge ist zum Sägen von Holz, Eisen, Bunt- metallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatts bestimmt. INBETRIEBNAHME Momentschaltung (Bild 2 ) Einschalten: Ein/Ausschalter drücken Ausschalten: Ein/Ausschalter loslassen Dauerschaltung Einschalten: Ein/Ausschalter drücken und im gedrückten Zustand mit den Feststellknopf arretieren Ausschalten: Ein/Ausschalter drücken und loslassen Elektronische Drehzahlvorwahl (Bild 3) Mit dem Drehzahlregler kann die gewünschte Dreh- zahl, voreingestellt werden. Drehen Sie den Dreh- zahlregler in PLUS-Richtung, um die Drehzahl zu erhöhen, drehen Sie den Drehzahlregler in MINUS- Richtung um die Drehzahl zu verringern. Die geeig- nete Hubzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig. Die allgemeinen Regeln für die Schnittgeschwindig- keit bei spanabhebenden Arbeiten sind auch hier gültig. Sägeblattwechsel (Bild 1) Vor allen Arbeiten und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdose ziehen. Lösen Sie mit dem beiliegenden Innensechskant- schlüssel die Schraube am Stößel (Bild 1). Schieben Sie das Sägeblatt in die Führungsnut, zwischen Hubstange und Haltebügel bis zum Anschlag ein. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskantschlüssel fest. Die Sägeblattzahnung muß in Schneidrichtung zeigen. Achten Sie darauf, daß das Sägeblatt in der Führungsnut des Stößels und der Laufrolle sitzt. Verstellen des Sägeschuh (Gehrungsschnitte und randnahes Sägen, Bild 4) Für Gehrungsschnitte und Schrägschnitte kann der Sägeschuh, nach lösen der Schraube auf der Unterseite, beidseitig um bis zu 45° geschwenkt wer- den. Die Winkel sind mit Markierungsstrichen, 15°, 30° und 45° gekennzeichnet. Eine Einstellung zwi- schen den markierten Winkelgraden ist ohne weiters möglich. Zum Verstellen des Schnittwinkels lösen Sie die Schraube (Bild 4) soweit, das der Sägeschuh gerade noch verschoben werden kann. Stellen Sie den gewünschten Winkel ein und ziehen Sie die Schraube wieder fest. Für das Sägen bis zum Rand kann der Sägeschuh nach hinten verschoben werden. Lösen Sie dazu die Schraube an der Unterseite (Bild 4) und schieben Sie den Sägeschuh nach hinten. Ziehen Sie die Schraube wieder fest. Staubabsaugung Die Stichsäge ist mit einem Staubsaugeranschluß ausgestattet. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge angeschlossen werden. Sollten Sie hierzu einen spe- ziellen Adapter benötigen, setzen Sie sich bitte mit dem Hersteller Ihres Staubsaugers in Verbindung. TECHNISCHE DATEN Nennspannung: 230 V ~ 50 Hz Leistungsaufnahme: 350 W Hubzahl: 400 - 2600/min. Hubhöhe: 18 mm Schnittiefe Holz: 55 mm Schnittiefe Kunststoff: 10 mm Schnittiefe Eisen: 5 mm Gehrungsschnitt: bis 45° (links und rechts) Schalldruckpegel LPA: 87,5 dB (A) Schalleistungspegel LWA: 100,5 dB (A) Vibration a

Schutzisoliert II / Gewicht 1,6 Kg

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 56

Sägeblattwechsel Lösen des Sägeblatts: Schraube nach links drehen. Feststeller Ein/Ausschalter Sägeblatt bis zum Anschlag in den Stößel einsetzen und die Schrauben festziehen. Achtung: Prüfen Sie ob das Säge- blatt in der Rille der Laufrolle und des Stößels sitzt. Einschalten: Ein/Ausschalter drücken. Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern. Ausschalten: Ein/Ausschalter drücken und loslassen Durch Drehen des Drehzahlreglers erhöht sich die Hubzahl Taschenschnitt: Nur in Spannplatten und Holz ohne vor- bohren. Stichsäge fest gegen an das Gegenstück drücken und langsam in Schneidrichtung bewegen. Schneiden von fumierten Spannplatten:

1. Feines Sägeblatt benutzen

2. Sägeschuh an der unbeschichteten Stelle

3. Geringe Vorschubkraft

Durch Lösen der Schraube kann der Sägeschuh nach links und rechts oder im Winkel bis 45° verstellt werden.

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 89

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1011

Double isolation II / Poids 1,6 kg Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1112

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1213

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1314

Dubbel isolering II / Vikt 1,6 kg Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1415

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1718

Modstykke Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1819

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 1920

¶ÔÛٷ٢ÙÈο ·ÔÌÔӈ̤ÓÔ II / µ¿ÚÔ˜ Ì˯·Ó‹Ì·ÙÔ˜ 1,6 kg Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 2021

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 2425

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 2627

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 27Opis ureūaja

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 2930

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 3031

Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 3132

Cu izolaøie de protecøie II / Greutate: 1,6 kg Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 3233

contrapieså Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 3334

BrunhölzlLeiter Produkt-Management

dB(A) Anleitung ST-LE 350 E 23.06.2003 7:46 Uhr Seite 37GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag derLieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oderderen Kopie, nachzuweisen ist. Innerhalb der Garantiezeit besei-tigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeits-zeit werden nicht berechnet. Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- nutzung oder Transportschäden, ferner nicht auf Schäden, die in- folge Nichtbeachtung der Montageanleitung und nicht norm- gemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatz- teilbedarf wenden Sie sich bitte an. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50 Service- und Infoserver: http://www.isc-gmbh.info GARANTIEURKUNDE Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre. Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallen- de Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner GARANTIE La période de garantie commence à partir de la date d’achat et dure 24 mois. Sont pris en charge: les défauts de matériel ou de functionnement et de fabrication. Les pièces de rechange requises et les heures de travail ne seront pas facturées. Pas de prise en charge de garantie pour les dom- mages survenus ultérieurement. Votre service après-vente. Technische Änderungen vorbehaltenTechnical changes subject to changeSous réserve de modificationsTechnische wijzigingen voorbehoudenSalvo modificaciones técnicasSalvaguardem-se alterações técnicas Förbehåll för tekniska förändringar Oikeus teknisiin muutoksiin pidätetäänDer tages forbehold för tekniske ændringer√ ηٷÛÎÂÓ·ÛÙ‹˜ ‰È·ÙËÚ› ÙÔ ‰Èη›ˆÌ·Ù¯ÓÈÎÒÓ ·ÏÏ·ÁÒÓCon riserva di apportare modifiche tecnicheTekniske endringer forbeholdesTechnické změny vyhrazenyTechnikai változások jogát fenntartvaTehnične spremembe pridržane.Zastrzega siÍ wprowadzanie zmian technicznych Se rezervå dreptul la modificåri tehnice.Teknik de©iµiklikler olabilirTechnické změny vyhradenéЗaпазва се правото за технически промени
