Produkttype	Elektronisk stiksav
Mærke	Einhell
Model	ST-LE 350 E
Optaget effekt	350 W
Omdrejninger pr. minut	400 - 2600 min⁻¹
Slaglængde	18 mm
Skæredybde (træ)	55 mm
Skæredybde (plast)	10 mm
Skæredybde (metal)	5 mm
Skråsnit	max. 45° (venstre og højre)
Vægt	1,6 kg
Dobbelt isolation	Ja (Klasse II / ☐)
Lydtryksniveau LPA	87,5 dB(A)
Lydeffektniveau LWA	100,5 dB(A)
Vibration (håndtag)	6,3 m/s²
Hastighedsregulering	Elektronisk, kontinuerlig justering via rullehjul
Impulsfunktion	Ja (TÆND/SLUK kontakt)
Kontinuerlig drift	Ja (med stopknap)
Savsko	Justerbar i vinkel og forskydning
Støvudsugningsstuds	Ja, til støvsuger
Klingetype	Skaftklinge, skruefastgørelse
Garanti	24 måneder

Ofte stillede spørgsmål - ST-LE 350 E EINHELL

Hvordan udskifter man savklingen på Einhell ST-LE 350 E?

Før enhver udskiftning skal apparatet tages ud af stikkontakten. Løsn de to skruer på slæderen med unbrakonøglen. Skub den nye klinge ind i styreslidsen mod anslaget, og sørg for, at tænderne vender i skæreretningen. Spænd de to skruer godt til.

Hvordan justerer man skærehastigheden?

Hastigheden kan justeres kontinuerligt ved at dreje på rilleskruen på TÆND/SLUK-kontakten. Drej i retning 'PLUS' for at øge omdrejningerne pr. minut, og i retning 'MINUS' for at mindske dem. Du kan også justere hastigheden ved at trykke mere eller mindre på kontakten.

Kan man lave skråsnit med denne sav?

Ja, savskoen kan drejes op til 45° til venstre og højre. Løsn de to skruer under savskoen, indstil den ønskede vinkel (mærker ved 15°, 30° og 45° er angivet), og spænd skruerne igen.

Hvordan bruger man kontinuerlig drift?

Til kontinuerlig drift skubbes TÆND/SLUK-kontakten fremad og låses ved at trykke på stopknappen. For at stoppe skubbes kontakten fremad igen og slippes.

Hvad er den maksimale skæredybde for træ?

Den maksimale skæredybde i træ er 55 mm. For plast er den 10 mm, og for metal 5 mm.

Hvordan tilslutter man en støvsuger?

Saven er udstyret med en støvudsugningsstuds bagpå. Tilslut blot støvsugerens slange til åbningen. Brug om nødvendigt en adapter fra støvsugerproducenten.

Hvilke sikkerhedsinstruktioner skal jeg følge?

Bær altid beskyttelsesbriller, handsker og høreværn. Kontrollér apparatet og ledningen før hver brug. Tag stikket ud før indgreb. Brug en skarp klinge og brems aldrig klingen med hånden efter stop.

Hvordan rengør og vedligeholder man saven?

Efter brug tages apparatet ud af stikkontakten og rengøres med en tør klud. Smør lejlighedsvis styrehjulet med en dråbe olie. Kontrollér regelmæssigt ledningen og klingens fastgørelsesskruer.

Hvad er apparatets effekt og vægt?

Den optagne effekt er 350 W, og vægten er 1,6 kg. Dobbelt isolation giver ekstra elektrisk sikkerhed.

Hvordan udfører man et 'lommesnit' (dyksnit)?

Til et lommesnit i træ eller spånplade uden at bore et forhul, skal saven placeres tæt mod emnet og langsomt føres ned i materialet i skæreretningen. Brug en tynd klinge til spånplade eller krydsfiner.

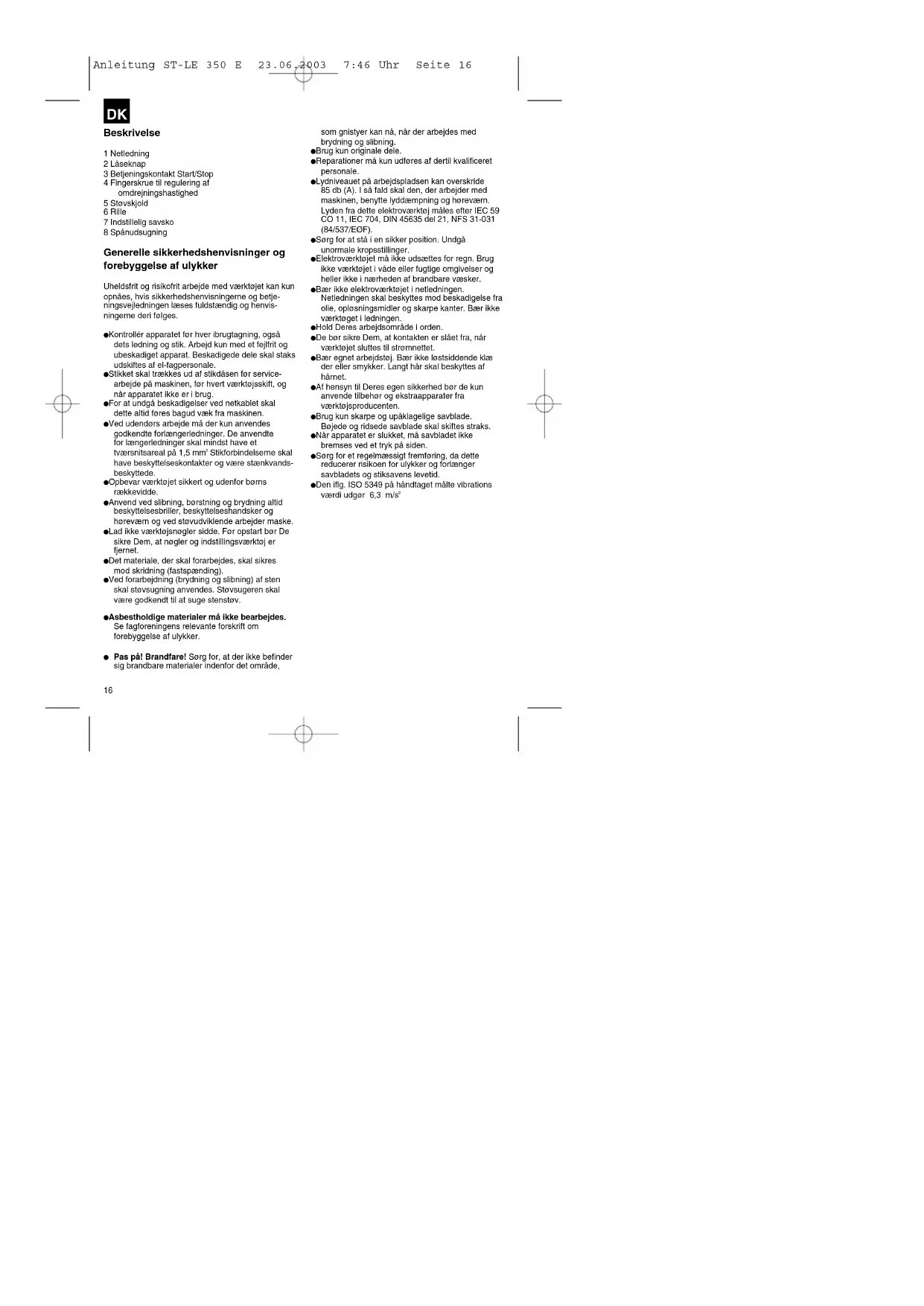

BRUGSANVISNING ST-LE 350 E EINHELL

⊗Læs driftsvejledningen grundigt inden montage og ldrifttagning

4 Fingerskrue til regulering af omdrejningshastighed

5 Støvskjold

6 Rille

7 Indstillelig savsko

8 Spånudsugning

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig og henvisningerne deri følges.

• Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
• Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.
• For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
• Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte for længerledninger skal mindst have et tværsnitsareal på 1,5 mm² Stikforbindelseme skal have beskyttelseskontakter og være stænkvandsbeskyttede.
• Opbevar værktojet sikkert og udenfor børns rækkevidde.
• Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.
• Lad ikke værktojsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjernet.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
• Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.
• Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift om forebyggelse af ulykker.
• Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område,

som gnistyer kan nå, når der arbejdes med brydning og slibning.
●Brug kun originale dele.
●Reparationer må kun udføres af dertil kvalificeret personale.
- Lydnivcauet på arbejdspladsen kan overskride 85 db (A). I så fald skal den, der arbejder med maskinen, benytle lyddæmpning og høreværn. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/EQF).
- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
- Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
- Bær ikke elektroværktøjet i netledningen. Netledningen skal beskytles mod beskadigelse fra olie, oplosningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
●Hold Deres arbejdsområde i orden.
- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
●Bær egnet arbejdstøj. Bær ikke løstsiddende klæ der eller smykker. Langt hår skal beskyttes af håmet.
- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
- Brug kun skarpe og upåklagelige savblade. Bojede og ridsede savblade skal skiftes straks.
●Når apparatet er slukket, må savbladet ikke bremses ved et tryk på siden.
- Sørg for et regelmæssigt fremførling, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.
- Den iflg. ISO 5349 på håndtaget målte vibrations værdi udgør 6,3 m/s ^2

DK

Betjeningsvejledning til elektronisk stiksav

IDRIFTTAGNING

Kort kørsel (figur 2)

Start: Betjeningskontakten trykkes ned

Stop: Slip betjeningskontakten

Konstant körsel

Start: Betjeningskontakten trykkes ned og fæstnes

I nedtrykket tilstand med läseknappen.

Regulering af omdrejningshastighed

Omdrejningstallet reguleres trinløst med et mere eller mindre kraftigt tryk på kontakten. Et let tryk resulterer i et lavt omdrejningstal. Et hårdere tryk bevirker et højt omdrejningstal. Således kan slagtal vælges alt efter arbejdets art.

Elektronisk forvalg af omdrejningshastighed (figur 3)

Den ønskede omdrejninghastighed kan indstilles forud med fingerskruen ved start/stop kontakten. Hvis knappen drejes i PLUS-retning stiger omdrejningshastigheden, hvis den drejes i MINUS-retning falderomdrejningshastigheden. Det egnede slagtal afhænger af, hvilket materiale, der forarbejdes, og af arbejdsbetingelserne.

De generelle regler for gennemsnitshastighed ved spåndannende arbejder gælder også her.

Skift af savblad (figur 1)

Stiksaven skal slukkes og stikket trækkes ud for alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 1) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rillen mellem stødstang og holdebøjle til anslag.

Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg for, at savbladet sidder i stødstangens og løberullens rille.

Ændring af savskoens position

(spidssnit og savning nær rande, figur 4) Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinkleme er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringeme er uden videre mulig.

For at ændre snitvinklen løsner De begge skruer (figur 4) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skrueme fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 4) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en sløvsugertiislutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

TEKNISKE DATA

Driftsspænding 230 v ~ 50 Hz
Optagen effekt 350 W
Slagtal Trinløs, max. 400-2600/min.
Slaglængde 18 mm
Skæredybde træ 55 mm
Skæredybde kunststof 10 mm
Skæredybde jem 5 mm
Geringssnit Indtil 45° (højre og venstre)
Lydtrykniveau LPA 87,5 dB (A)
Lydeffektniveau LWA 100,5 dB (A)
Vibration aw	6,3 m/s ^2
Dobbeltisoleret II / ☑
Vægt 1,6 kg

DK

1

- Isætning af savklingen; Skub savklingen så langt ind fiklingeholderen som mulligt og spænd den fast til. Vigtigt! Kontroller, at savklingen sidder I rillen I løbereitningen.

- Benyt allid en ubeskadiget

og egnet savklinge

● Lad kun stüksaven kore, nar

der er laat savklinge

- Smor jævnligt støtteføringes-

rullen med et par dráber olle.

Savklingen løenes:

Drej unbracoskruen ca.

1 omgang mod venstre.

4

Savskoen kan vippes til højre og venstre eller til en vinkel på indtil 45 grader ved at løsne begge skriver.

2

Låseknap ningskontakt

Start: Kontakten trykkes ned Konstant korsel: Kontakten fæstnes med låseknappen Stop: Kontakten trykkes ned og løsnes.

5

Savning at finerspånplader: 1. Brug et fint savblad 2. Savskoen sælles mod del ubehandlede sled 3. Ringe fremferingsskraft

Modstykke

Lommesnit: Kun i spånplader og træ uden forboring. Stiksaven trykkes fast mod modstykkes og bevæges langsomt i skæreretningen.

3

Når knappen til regulering af omdrejningshastighed drejes, forhøjes hævningstrekvensen.

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.
