| Type de produit | Pompe immergée pour eau claire ou légèrement chargée |
| Marque | Sthor |
| Modèle | 79782 |
| Tension nominale | 230 V~ |
| Fréquence nominale | 50 Hz |
| Puissance nominale | 500 W |
| Classe de protection électrique | I |
| Indice de protection (IP) | IPX8 |
| Capacité maximale | 10 000 l/h |
| Hauteur de refoulement maximale | 6,5 m |
| Profondeur d'immersion maximale | 7 m |
| Température maximale de l'eau | 35 °C |
| Raccordement d'eau | G1 et G5/4 |
| Diamètre maximal des impuretés | 35 mm |
| Dimensions (diamètre x hauteur) | 160 x 340 mm |
| Poids net | 3,0 kg |
| Niveau de mise en marche | env. -0,5 m |
| Niveau d'arrêt | env. -0,07 m |
| Dimensions minimales du lieu de travail | 40 x 40 x 50 cm |
| Équipement fourni | Pompe et raccord de tuyau (tuyau non inclus) |
| Sécurité électrique | Alimentation via disjoncteur différentiel 30 mA |
| Entretien | Rincer à l'eau claire, sécher, ne pas nettoyer sous pression |
| Stockage | Vidé d'eau, sec, à l'abri du gel |
FOIRE AUX QUESTIONS - 79782 Sthor
Questions des utilisateurs sur 79782 Sthor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice 79782 - Sthor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 79782 de la marque Sthor.
MODE D'EMPLOI 79782 Sthor
- socle de la pompe
- poignée
- sortie d'eau
- raccord du tuyau fl exible
- interrupteur fl ottant
1
Lisez la notice d'utilisation
Portez des lunettes de protection
Portez des gants de protection
Le symbole qui indique la collecte sélective des déchets d'équipements électriques et électroniques. Les dispositifs électriques usés sont des matières recyclables – il est interdit de les jeter dans des récipients pour des ordures ménagères car ils contiennent des substances nocives pour la santé humaine et l'environnement ! Nous vous prions de nous aider à soutenir activement la gestion rentable des ressources naturelles et à protéger l'environnement naturel en rendant le dispositif usé au point de stockage des dispositifs électriques usés. Pour réduire la quantité de déchets éliminés il est nécessaire de les réutiliser, de les recycler ou de les récupérer sous une autre forme.
TUTELA DELL'AMBIENTE

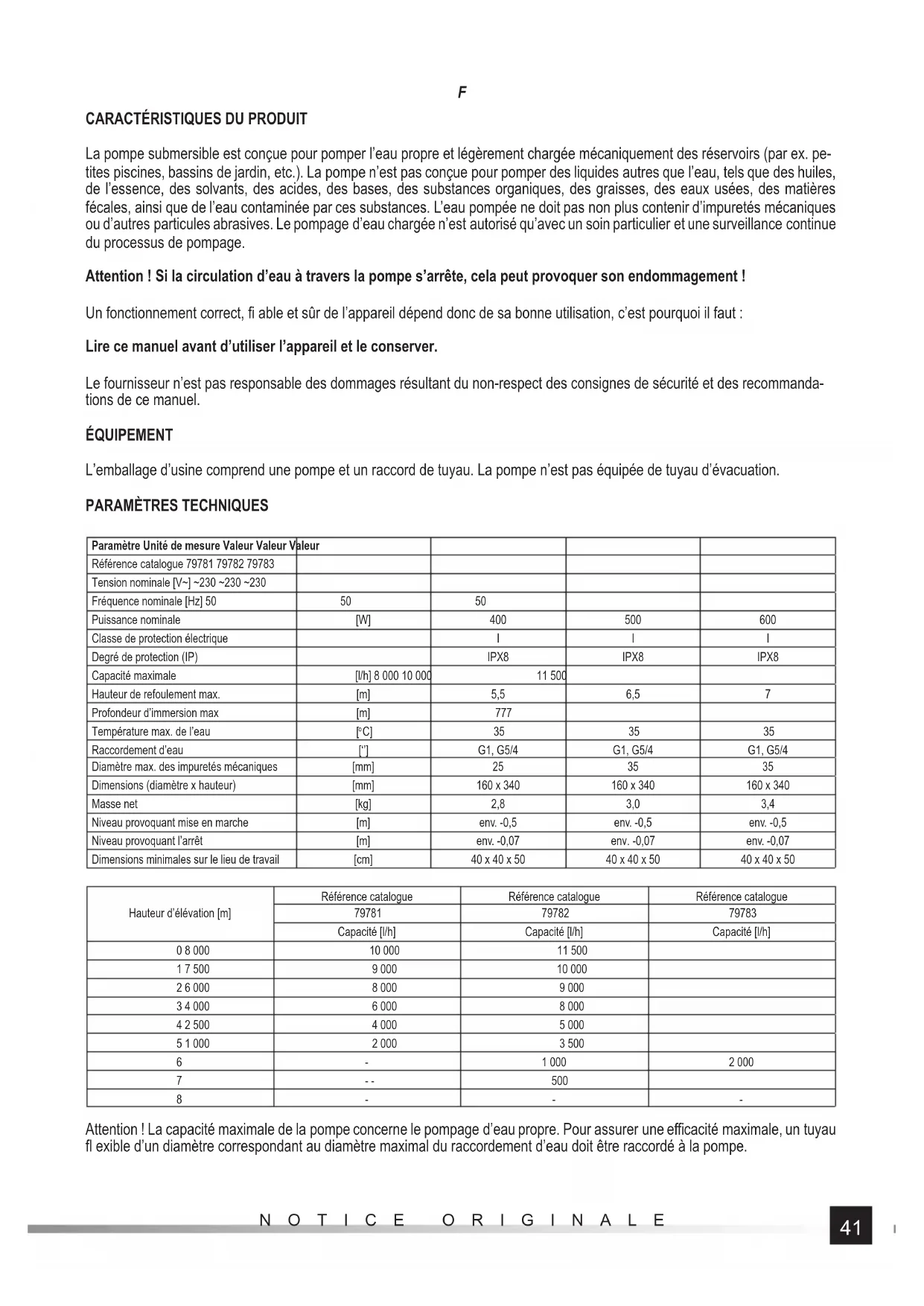

La pompe submersible est conçue pour pomper l'eau propre et légèrement chargée mécaniquement des réservoirs (par ex. petites piscines, bassins de jardin, etc.). La pompe n'est pas conçue pour pomper des liquides autres que l'eau, tels que des huiles, de l'essence, des solvants, des acides, des bases, des substances organiques, des graisses, des eaux usées, des matières fécales, ainsi que de l'eau contaminée par ces substances. L'eau pompée ne doit pas non plus contenir d'impuretés mécaniques ou d'autres particules abrasives. Le pompage d'eau chargée n'est autorisé qu'avec un soin particulier et une surveillance continue du processus de pompage.
Attention ! Si la circulation d'eau à travers la pompe s'arrête, cela peut provoquer son endommagement !
Un fonctionnement correct, fi able et sûr de l'appareil dépend donc de sa bonne utilisation, c'est pourquoi il faut :
Lire ce manuel avant d'utiliser l'appareil et le conserver.
Le fournisseur n'est pas responsable des dommages résultant du non-respect des consignes de sécurité et des recommandations de ce manuel.
ÉQUIPEMENT
L'emballage d'usine comprend une pompe et un raccord de tuyau. La pompe n'est pas équipée de tuyau d'évacuation.
PARAMÈTRES TECHNIQUES
| Paramètre Unité de mesure Valeur Valeur Valeur | ||||
| Référence catalogue 79781 79782 79783 | ||||
| Tension nominale [V~] ~230 ~230 ~230 | ||||
| Fréquence nominale [Hz] 50 | 50 | 50 | ||
| Puissance nominale | [W] | 400 | 500 | 600 |
| Classe de protection électrique | I | I | I | |
| Degré de protection (IP) | IPX8 | IPX8 | IPX8 | |
| Capacité maximale | [l/h] 8 000 10 000 | 11 500 | ||
| Hauteur de refoulement max. | [m] | 5,5 | 6,5 | 7 |
| Profondeur d'immersion max | [m] | 777 | ||
| Température max. de l'eau | [°C] | 35 | 35 | 35 |
| Raccordement d'eau | ["] | G1, G5/4 | G1, G5/4 | G1, G5/4 |
| Diamètre max. des impuretés mécaniques | [mm] | 25 | 35 | 35 |
| Dimensions (diamètre x hauteur) | [mm] | 160 x 340 | 160 x 340 | 160 x 340 |
| Masse net | [kg] | 2,8 | 3,0 | 3,4 |
| Niveau provoquant mise en marche | [m] | env. -0,5 | env. -0,5 | env. -0,5 |
| Niveau provoquant l'arrêt | [m] | env. -0,07 | env. -0,07 | env. -0,07 |
| Dimensions minimales sur le lieu de travail | [cm] | 40 x 40 x 50 | 40 x 40 x 50 | 40 x 40 x 50 |
| Hauteur d'élévation [m] | Référence catalogue | Référence catalogue | Référence catalogue |
| 79781 | 79782 | 79783 | |
| Capacité [l/h] | Capacité [l/h] | Capacité [l/h] | |
| 0 8 000 | 10 000 | 11 500 | |
| 1 7 500 | 9 000 | 10 000 | |
| 2 6 000 | 8 000 | 9 000 | |
| 3 4 000 | 6 000 | 8 000 | |
| 4 2 500 | 4 000 | 5 000 | |
| 5 1 000 | 2 000 | 3 500 | |
| 6 | - | 1 000 | 2 000 |
| 7 | -- | 500 | |
| 8 | - | - | - |
Attention ! La capacité maximale de la pompe concerne le pompage d'eau propre. Pour assurer une efficacité maximale, un tuyau fl exible d'un diamètre correspondant au diamètre maximal du raccordement d'eau doit être raccordé à la pompe.
CONSIGNES DE SÉCURITÉ
ATTENTION ! Lire toutes les instructions suivantes. Le non-respect de ces consignes peut entraîner une électrocution, un incendie ou des blessures corporelles.
SUIVRE LES INSTRUCTIONS CI-DESSOUS
Recommandation concernant l'utilisation de l'équipement
L'appareil est destiné uniquement au pompage d'eau propre ou légèrement chargée d'impuretés mécaniques. Les impuretés mécaniques ne doivent pas être abrasives et la taille des particules individuelles ne doit pas dépasser celle indiquée dans le tableau des caractéristiques techniques. La pompe n'est pas conçue pour pomper des liquides autres que l'eau, tels que des huiles, de l'essence, des solvants, des acides, des bases, des substances organiques, des graisses, des eaux usées, des matières fécales, ainsi que de l'eau contaminée par ces substances. L'appareil doit être gardé sous surveillance en tout temps pendant le fonctionnement. Ne laissez pas la pompe fonctionner à sec. Cela provoquera une surchauffe de la pompe, ce qui peut l'endommager et provoquer un incendie ou un choc électrique.
La pompe ne doit pas être utilisée : pour pomper de l'eau destinée à la consommation ; pour un fonctionnement continu, par exemple pour alimenter une fontaine ; pour pomper de l'eau à une température supérieure à celle indiquée dans le tableau des caractéristiques techniques.
Il est interdit de réparer, démonter ou modifier l'appareil soi-même. Toutes les réparations de l'appareil doivent être effectuées par un centre de service agréé.
Nettoyez la pompe uniquement avec un jet d'eau propre.
Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques ou mentales réduites, ou un manque d'expérience ou de connaissance de l'équipement. A moins qu'ils ne soient supervisés ou instruits d'utiliser l'appareil d'une manière sûre afin que les risques encourus puissent être compris. Les enfants ne doivent pas jouer avec cet appareil. Les enfants non surveillés ne doivent pas eff ectuer le nettoyage et l'entretien du produit.
Recommandations concernant le transport et le montage de l'appareil
Avertissement ! La pompe ne doit pas être raccordée à l'alimentation électrique lors de l'opération d'immersion. La fiche du cordon d'alimentation de l'outil doit être débranchée de la prise de courant.
La pompe aspire l'eau par des trous dans la base. La pompe doit être immergée dans l'eau en attachant d'abord le câble au support sur le dessus du corps de pompe. N'utilisez pas le cordon d'alimentation pour immerger la pompe. Le cordon d'alimentation ne doit pas être trop tendu.
Si la pompe est descendue dans un réservoir d'eau dont le fond est contaminé par du sable ou de la boue, par exemple, ou si le réservoir d'eau n'a pas de fond dur, assurez-vous que la pompe n'est pas en contact avec le fond. La pompe qui aspire une eau chargée fonctionnera moins efficacement. De plus, la contamination entraîne une usure plus rapide de la pompe. Une contamination excessive peut entraîner des obstructions dans les ouvertures d'entrée de la pompe, ce qui peut endommager la pompe. Il est interdit d'immerger la pompe dans des plans d'eau où se trouvent des êtres humains.
Si la pompe est immergée dans des réservoirs d'eau de petite surface, par exemple un puits, les dimensions minimales du réservoir sur le lieu de travail de la pompe sont indiquées dans le tableau des caractéristiques techniques.
La pompe immergée doit être positionnée verticalement. Le basculement ou l'inclinaison de la pompe entraîne un dysfonctionnement et réduit les performances et peut endommager la pompe.
Il est interdit de percer des trous dans l'appareil, ainsi que d'effectuer toute autre modification du produit non décrite dans le manuel. Déplacez le produit en saisissant la poignée ou le boîtier. Ne pas déplacer l'appareil en tirant sur le cordon d'alimentation.
Recommandations pour le raccordement de l'appareil à l'alimentation électrique
Avertissement ! La pompe doit être alimentée par un dispositif différentiel à courant résiduel (DDR) dont le courant différentiel nominal ne doit pas dépasser 30 mA.
Avant de raccorder l'appareil à l'alimentation électrique, s'assurer que la tension, la fréquence et la capacité de l'alimentation électrique correspondent aux valeurs indiquées sur la plaque signalétique de l'appareil. La fiche doit s'insérer dans la prise de courant. Il est interdit de modifi er la fi che de quelque manière que ce soit.
Le secteur doit être équipé d'un conducteur de protection et d'une protection au moins de 16 A.
Éviter tout contact du cordon d'alimentation avec des arêtes vives, des objets ou des surfaces chauds. Lorsque l'appareil est en fonctionnement, le cordon d'alimentation doit toujours être complètement déployé et sa position doit être déterminée de manière à ne pas entraver le fonctionnement de l'appareil. Le cordon d'alimentation ne doit pas être installé de telle sorte qu'il y ait un risque de déclenchement. La prise de courant doit toujours être placée de façon à ce que la fiche du cordon d'alimentation de l'appareil puisse être débranchée rapidement. Tirer toujours le cordon d'alimentation par le corps de la fiche pour la débrancher, jamais par le câble.
Si le cordon d'alimentation ou la fiche est endommagé, le débrancher immédiatement du secteur et contacter un centre de service agréé du fabricant pour le remplacer. Ne pas utiliser l'appareil avec un cordon d'alimentation ou une fiche endommagée. Le cordon d'alimentation ou la fiche ne peut pas être réparé et doit être remplacé par un nouveau cordon d'alimentation sans défaut si ces composants sont endommagés.
FONCTIONNEMENT DE L'APPAREIL
Raccordement du tuyau de sortie
La sortie d'eau est équipée d'un filetage auquel doit être raccordé un raccord de tuyau. Vous pouvez utiliser les connecteurs fournis avec la pompe ou disponibles séparément. Si l'on utilise un tuyau dont le diamètre intérieur est inférieur au diamètre de sortie de l'eau, la capacité de la pompe diminue. Le raccord inclus avec l'équipement de la pompe permet de raccorder des tuyaux de diamètres différents. Lors du raccordement d'un tuyau d'un diamètre supérieur au plus petit diamètre du raccord, couper la partie du raccord d'un diamètre inférieur afin de ne pas limiter le débit de la pompe. Le raccord est en plastique, de sorte que la coupe peut être eff ectuée à l'aide d'un couteau tranchant. Soyez prudent lorsque vous coupez afi n d'éviter de vous blesser.
Le raccord de tuyau doit être vissé sans outil avec une force suffisante pour assurer une connexion étanche. Une force excessive peut endommager le joint.
Démarrage et arrêt de la pompe
La pompe n'a pas d'interrupteur traditionnel. Elle est activée et arrêtée, selon le modèle, par un interrupteur à flotteur ou un interrupteur réglable.
L'interrupteur à flotteur est relié à la pompe par un câble électrique court et contient un élément mobile à l'intérieur qui ferme et ouvre le circuit électrique. Le flotteur de l'interrupteur est soulevé dans l'eau, ce qui provoque la fermeture du circuit électrique et le démarrage de la pompe. Si le niveau d'eau baisse à un point tel que le flotteur de l'interrupteur est dirigé vers le haut par le raccordement du câble, la pompe s'arrête.
En plaçant le câble reliant l'interrupteur à flotteur et la pompe dans le support sur le dessus du corps de pompe (II), la partie libre du câble est « raccourcie ». Ceci peut être utilisé pour modifier la hauteur du niveau d'eau qui provoque la mise en marche et l'arrêt de la pompe. Laissez les câbles entre la poignée et l'interrupteur suffisamment longs pour permettre à l'interrupteur de changer librement de position. Une longueur trop courte ne permettra pas à la pompe de s'allumer et de s'éteindre.
ENTRETIEN, TRANSPORT ET STOCKAGE
En fin d'utilisation, débranchez la pompe de l'alimentation électrique et retirez-la de l'eau. Débranchez le tuyau de la sortie de la pompe et laissez l'eau s'écouler de la pompe par gravité. Pendant cette opération, la pompe doit être inclinée dans différentes directions. Après avoir vidé la pompe, séchez l'extérieur avec un chiffon doux ou laissez-la sécher. Si de l'eau chargée a été pompée, pompez de l'eau propre jusqu'à ce que l'eau sale ne s'échappe plus de la pompe. La pompe externe peut être nettoyée au moyen d'un jet d'eau propre à une pression maximale de 0,3 MPa. Lors du nettoyage de la pompe, veillez à ne pas mouiller la fi che du cordon d'alimentation.
Transporter la pompe vidée et séchée. Transportez-la en saisissant la poignée située au-dessus du corps ou sur le corps. Ne transportez jamais la pompe en la tirant ou en la suspendant par le câble d'alimentation ou le câble reliant l'interrupteur à flotteur à la pompe. Transporter dans un emballage qui protège la pompe de la poussière et de la saleté.
Stocker la pompe vidée d'eau et séchée. L'eau laissée dans la pompe peut geler et endommager la pompe. Entreposez la pompe dans des endroits ombragés qui assurent une bonne ventilation et sont protégés contre toute utilisation non autorisée, en particulier par des enfants.
