Caractéristiques techniques	Pompe à eau Sthor 79781, puissance 750 W, débit maximal 3000 L/h, hauteur de refoulement jusqu'à 35 m, profondeur d'aspiration jusqu'à 8 m.
Utilisation	Idéale pour le pompage d'eau claire, irrigation de jardin, vidange de bassins ou de caves.
Maintenance et réparation	Vérifier régulièrement le filtre d'aspiration, nettoyer les impuretés, contrôler les joints d'étanchéité.
Sécurité	Utiliser uniquement dans des conditions sèches, ne pas immerger le moteur, respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Garantie de 2 ans, poids 8 kg, dimensions 40 x 30 x 25 cm.

FOIRE AUX QUESTIONS - 79781 Sthor

Comment installer la pompe à eau Sthor 79781 ?

Assurez-vous que la pompe est éteinte et débranchée. Connectez les tuyaux d'entrée et de sortie en vous assurant qu'ils sont bien fixés. Placez la pompe sur une surface stable et branchez-la à une source d'alimentation électrique.

Quelle est la capacité de la pompe Sthor 79781 ?

La pompe à eau Sthor 79781 a une capacité de pompage de 5 000 litres par heure.

La pompe ne démarre pas, que faire ?

Vérifiez que la pompe est correctement branchée et que l'interrupteur est en position ON. Assurez-vous également que le réservoir d'eau est plein et qu'il n'y a pas de blocage dans les tuyaux.

Comment entretenir ma pompe à eau Sthor 79781 ?

Nettoyez régulièrement le filtre et vérifiez l'absence de débris dans les tuyaux. Stockez la pompe dans un endroit sec et évitez de la laisser à l'extérieur pendant l'hiver.

Quel type d'eau la pompe Sthor 79781 peut-elle pomper ?

La pompe à eau Sthor 79781 est conçue pour pomper de l'eau propre. Évitez de l'utiliser pour des liquides corrosifs ou des boues.

La pompe fait un bruit anormal, que cela signifie-t-il ?

Un bruit anormal peut indiquer un blocage ou une usure des composants internes. Vérifiez si des débris sont coincés dans la pompe et consultez le manuel d'utilisation pour des instructions de dépannage.

Quelle est la garantie de la pompe Sthor 79781 ?

La pompe à eau Sthor 79781 est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour tout service sous garantie.

Puis-je utiliser la pompe Sthor 79781 à l'extérieur ?

Oui, la pompe peut être utilisée à l'extérieur, mais il est recommandé de la protéger des intempéries et de la ranger à l'intérieur lorsqu'elle n'est pas utilisée.

Quels accessoires sont compatibles avec la pompe Sthor 79781 ?

La pompe Sthor 79781 est compatible avec des tuyaux de 25 mm et 32 mm, ainsi que des connecteurs standard. Vérifiez les spécifications de votre installation pour des accessoires spécifiques.

MODE D'EMPLOI 79781 Sthor

5. interrupteur fl ottant

Le symbole qui indique la collecte sélective des déchets d’équipements électriques et électroniques. Les dispositifs électriques usés sont des matières recyclables – il est interdit de les jeter dans des récipients pour des ordures ménagères car ils contiennent des substances nocives pour la santé humaine et l’environnement ! Nous vous prions de nous aider à soutenir activement la gestion rentable des ressources naturelles et à protéger l’environnement naturel en rendant le dispositif usé au point de stockage des dispositifs électriques usés. Pour réduire la quantité de déchets éliminés il est nécessaire de les réutiliser, de les recycler ou de les récupérer sous une autre forme.

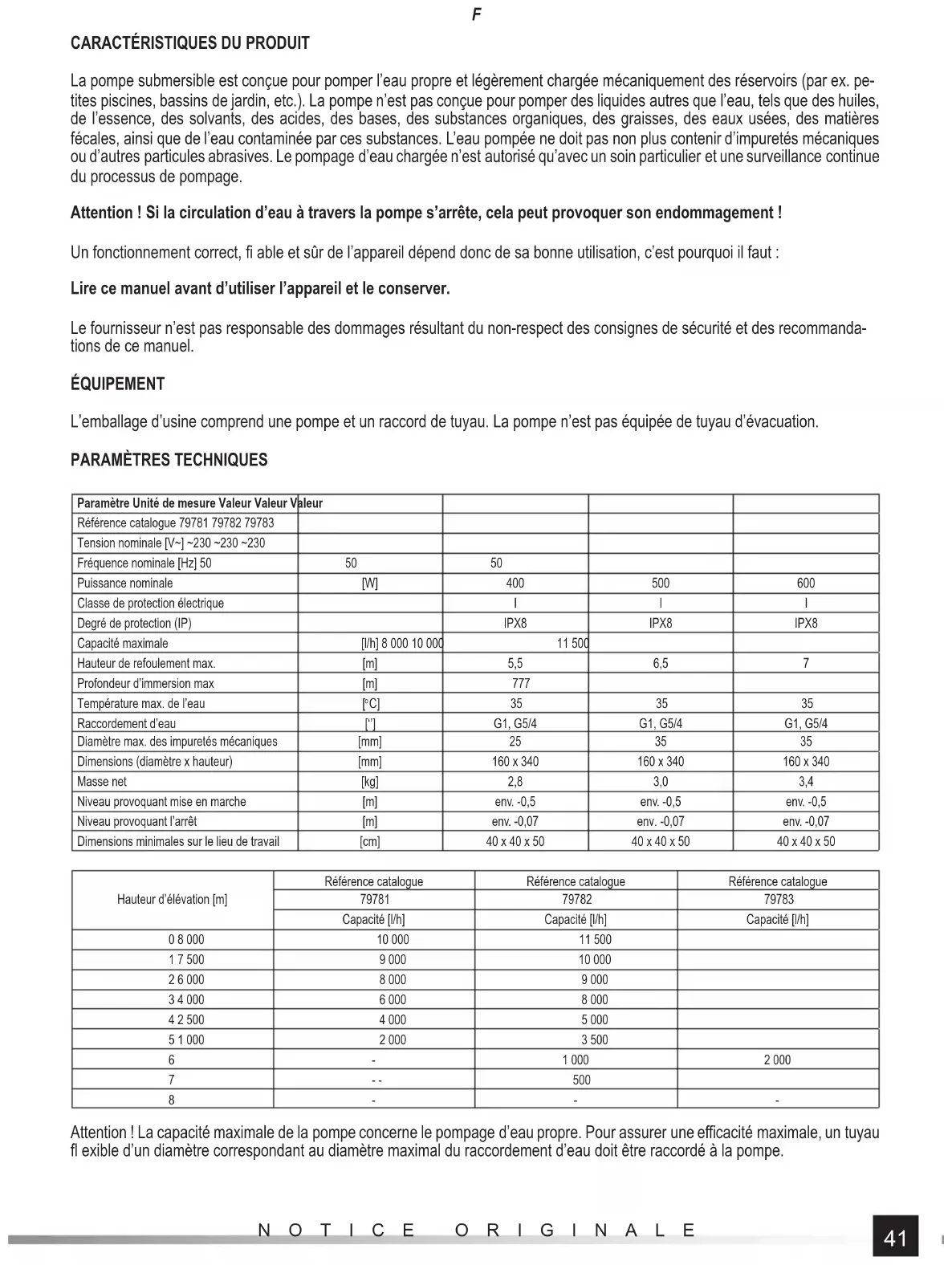

La pompe submersible est conçue pour pomper l’eau propre et légèrement chargée mécaniquement des réservoirs (par ex. pe- tites piscines, bassins de jardin, etc.). La pompe n’est pas conçue pour pomper des liquides autres que l’eau, tels que des huiles, de l’essence, des solvants, des acides, des bases, des substances organiques, des graisses, des eaux usées, des matières fécales, ainsi que de l’eau contaminée par ces substances. L’eau pompée ne doit pas non plus contenir d’impuretés mécaniques ou d’autres particules abrasives. Le pompage d’eau chargée n’est autorisé qu’avec un soin particulier et une surveillance continue du processus de pompage. Attention ! Si la circulation d’eau à travers la pompe s’arrête, cela peut provoquer son endommagement ! Un fonctionnement correct, fi able et sûr de l’appareil dépend donc de sa bonne utilisation, c’est pourquoi il faut : Lire ce manuel avant d’utiliser l’appareil et le conserver. Le fournisseur n’est pas responsable des dommages résultant du non-respect des consignes de sécurité et des recommanda- tions de ce manuel. ÉQUIPEMENT L’emballage d’usine comprend une pompe et un raccord de tuyau. La pompe n’est pas équipée de tuyau d’évacuation.

PARAMÈTRES TECHNIQUES

Paramètre Unité de mesure Valeur Valeur Valeur Référence catalogue 79781 79782 79783 Tension nominale [V~] ~230 ~230 ~230 Fréquence nominale [Hz] 50 50 50 Puissance nominale [W] 400 500 600 Classe de protection électrique I I I Degré de protection (IP) IPX8 IPX8 IPX8 Capacité maximale [l/h] 8 000 10 000 11 500 Hauteur de refoulement max. [m] 5,5 6,5 7 Profondeur d’immersion max [m] 777 Température max. de l’eau [

C] 35 35 35 Raccordement d’eau [‘’] G1, G5/4 G1, G5/4 G1, G5/4 Diamètre max. des impuretés mécaniques [mm] 25 35 35 Dimensions (diamètre x hauteur) [mm] 160 x 340 160 x 340 160 x 340 Masse net [kg] 2,8 3,0 3,4 Niveau provoquant mise en marche [m] env. -0,5 env. -0,5 env. -0,5 Niveau provoquant l’arrêt [m] env. -0,07 env. -0,07 env. -0,07 Dimensions minimales sur le lieu de travail [cm] 40 x 40 x 50 40 x 40 x 50 40 x 40 x 50 Hauteur d’élévation [m] Référence catalogue Référence catalogue Référence catalogue

Capacité [l/h] Capacité [l/h] Capacité [l/h]

8--- Attention ! La capacité maximale de la pompe concerne le pompage d’eau propre. Pour assurer une effi cacité maximale, un tuyau fl exible d’un diamètre correspondant au diamètre maximal du raccordement d’eau doit être raccordé à la pompe.42

ATTENTION ! Lire toutes les instructions suivantes. Le non-respect de ces consignes peut entraîner une électrocution, un incen- die ou des blessures corporelles.

SUIVRE LES INSTRUCTIONS CI-DESSOUS

Recommandation concernant l’utilisation de l’équipement L’appareil est destiné uniquement au pompage d’eau propre ou légèrement chargée d’impuretés mécaniques. Les impuretés mé- caniques ne doivent pas être abrasives et la taille des particules individuelles ne doit pas dépasser celle indiquée dans le tableau des caractéristiques techniques. La pompe n’est pas conçue pour pomper des liquides autres que l’eau, tels que des huiles, de l’essence, des solvants, des acides, des bases, des substances organiques, des graisses, des eaux usées, des matières fécales, ainsi que de l’eau contaminée par ces substances. L’appareil doit être gardé sous surveillance en tout temps pendant le fonction- nement. Ne laissez pas la pompe fonctionner à sec. Cela provoquera une surchauff e de la pompe, ce qui peut l’endommager et provoquer un incendie ou un choc électrique. La pompe ne doit pas être utilisée : pour pomper de l’eau destinée à la consommation ; pour un fonctionnement continu, par exemple pour alimenter une fontaine ; pour pomper de l’eau à une température supérieure à celle indiquée dans le tableau des caractéristiques techniques. Il est interdit de réparer, démonter ou modifi er l’appareil soi-même. Toutes les réparations de l’appareil doivent être eff ectuées par un centre de service agréé. Nettoyez la pompe uniquement avec un jet d’eau propre. Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques ou mentales réduites, ou un manque d’expérience ou de connaissance de l’équipement. A moins qu’ils ne soient supervisés ou instruits d’utiliser l’appareil d’une manière sûre afi n que les risques encourus puissent être compris. Les enfants ne doivent pas jouer avec cet appareil. Les enfants non surveillés ne doivent pas eff ectuer le nettoyage et l’entretien du produit. Recommandations concernant le transport et le montage de l’appareil Avertissement ! La pompe ne doit pas être raccordée à l’alimentation électrique lors de l’opération d’immersion. La fi che du cordon d’alimentation de l’outil doit être débranchée de la prise de courant. La pompe aspire l’eau par des trous dans la base. La pompe doit être immergée dans l’eau en attachant d’abord le câble au sup- port sur le dessus du corps de pompe. N’utilisez pas le cordon d’alimentation pour immerger la pompe. Le cordon d’alimentation ne doit pas être trop tendu. Si la pompe est descendue dans un réservoir d’eau dont le fond est contaminé par du sable ou de la boue, par exemple, ou si le réservoir d’eau n’a pas de fond dur, assurez-vous que la pompe n’est pas en contact avec le fond. La pompe qui aspire une eau chargée fonctionnera moins effi cacement. De plus, la contamination entraîne une usure plus rapide de la pompe. Une contami- nation excessive peut entraîner des obstructions dans les ouvertures d’entrée de la pompe, ce qui peut endommager la pompe. Il est interdit d’immerger la pompe dans des plans d’eau où se trouvent des êtres humains. Si la pompe est immergée dans des réservoirs d’eau de petite surface, par exemple un puits, les dimensions minimales du réser- voir sur le lieu de travail de la pompe sont indiquées dans le tableau des caractéristiques techniques. La pompe immergée doit être positionnée verticalement. Le basculement ou l’inclinaison de la pompe entraîne un dysfonctionne- ment et réduit les performances et peut endommager la pompe. Il est interdit de percer des trous dans l’appareil, ainsi que d’eff ectuer toute autre modifi cation du produit non décrite dans le manuel. Déplacez le produit en saisissant la poignée ou le boîtier. Ne pas déplacer l’appareil en tirant sur le cordon d’alimentation. Recommandations pour le raccordement de l’appareil à l’alimentation électrique Avertissement ! La pompe doit être alimentée par un dispositif diff érentiel à courant résiduel (DDR) dont le courant diff érentiel nominal ne doit pas dépasser 30 mA. Avant de raccorder l’appareil à l’alimentation électrique, s’assurer que la tension, la fréquence et la capacité de l’alimentation électrique correspondent aux valeurs indiquées sur la plaque signalétique de l’appareil. La fi che doit s’insérer dans la prise de courant. Il est interdit de modifi er la fi che de quelque manière que ce soit. Le secteur doit être équipé d’un conducteur de protection et d’une protection au moins de 16 A. Éviter tout contact du cordon d’alimentation avec des arêtes vives, des objets ou des surfaces chauds. Lorsque l’appareil est en fonctionnement, le cordon d’alimentation doit toujours être complètement déployé et sa position doit être déterminée de manière à ne pas entraver le fonctionnement de l’appareil. Le cordon d’alimentation ne doit pas être installé de telle sorte qu’il y ait un risque de déclenchement. La prise de courant doit toujours être placée de façon à ce que la fi che du cordon d’alimentation de l’appareil puisse être débranchée rapidement. Tirer toujours le cordon d’alimentation par le corps de la fi che pour la débrancher, jamais par le câble. Si le cordon d’alimentation ou la fi che est endommagé, le débrancher immédiatement du secteur et contacter un centre de ser- vice agréé du fabricant pour le remplacer. Ne pas utiliser l’appareil avec un cordon d’alimentation ou une fi che endommagée. Le cordon d’alimentation ou la fi che ne peut pas être réparé et doit être remplacé par un nouveau cordon d’alimentation sans défaut si ces composants sont endommagés.43

Raccordement du tuyau de sortie La sortie d’eau est équipée d’un fi letage auquel doit être raccordé un raccord de tuyau. Vous pouvez utiliser les connecteurs four- nis avec la pompe ou disponibles séparément. Si l’on utilise un tuyau dont le diamètre intérieur est inférieur au diamètre de sortie de l’eau, la capacité de la pompe diminue. Le raccord inclus avec l’équipement de la pompe permet de raccorder des tuyaux de diamètres diff érents. Lors du raccordement d’un tuyau d’un diamètre supérieur au plus petit diamètre du raccord, couper la partie du raccord d’un diamètre inférieur afi n de ne pas limiter le débit de la pompe. Le raccord est en plastique, de sorte que la coupe peut être eff ectuée à l’aide d’un couteau tranchant. Soyez prudent lorsque vous coupez afi n d’éviter de vous blesser. Le raccord de tuyau doit être vissé sans outil avec une force suffi sante pour assurer une connexion étanche. Une force excessive peut endommager le joint. Démarrage et arrêt de la pompe La pompe n’a pas d’interrupteur traditionnel. Elle est activée et arrêtée, selon le modèle, par un interrupteur à fl otteur ou un interrupteur réglable. L’interrupteur à fl otteur est relié à la pompe par un câble électrique court et contient un élément mobile à l’intérieur qui ferme et ouvre le circuit électrique. Le fl otteur de l’interrupteur est soulevé dans l’eau, ce qui provoque la fermeture du circuit électrique et le démarrage de la pompe. Si le niveau d’eau baisse à un point tel que le fl otteur de l’interrupteur est dirigé vers le haut par le raccordement du câble, la pompe s’arrête. En plaçant le câble reliant l’interrupteur à fl otteur et la pompe dans le support sur le dessus du corps de pompe (II), la partie libre du câble est « raccourcie ». Ceci peut être utilisé pour modifi er la hauteur du niveau d’eau qui provoque la mise en marche et l’arrêt de la pompe. Laissez les câbles entre la poignée et l’interrupteur suffi samment longs pour permettre à l’interrupteur de changer librement de position. Une longueur trop courte ne permettra pas à la pompe de s’allumer et de s’éteindre.

ENTRETIEN, TRANSPORT ET STOCKAGE

En fi n d’utilisation, débranchez la pompe de l’alimentation électrique et retirez-la de l’eau. Débranchez le tuyau de la sortie de la pompe et laissez l’eau s’écouler de la pompe par gravité. Pendant cette opération, la pompe doit être inclinée dans diff érentes directions. Après avoir vidé la pompe, séchez l’extérieur avec un chiff on doux ou laissez-la sécher. Si de l’eau chargée a été pompée, pompez de l’eau propre jusqu’à ce que l’eau sale ne s’échappe plus de la pompe. La pompe externe peut être nettoyée au moyen d’un jet d’eau propre à une pression maximale de 0,3 MPa. Lors du nettoyage de la pompe, veillez à ne pas mouiller la fi che du cordon d’alimentation. Transporter la pompe vidée et séchée. Transportez-la en saisissant la poignée située au-dessus du corps ou sur le corps. Ne transportez jamais la pompe en la tirant ou en la suspendant par le câble d’alimentation ou le câble reliant l’interrupteur à fl otteur à la pompe. Transporter dans un emballage qui protège la pompe de la poussière et de la saleté. Stocker la pompe vidée d’eau et séchée. L’eau laissée dans la pompe peut geler et endommager la pompe. Entreposez la pompe dans des endroits ombragés qui assurent une bonne ventilation et sont protégés contre toute utilisation non autorisée, en parti- culier par des enfants.44
