РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 79781 Sthor

3. выпускное отверстие воды

4. соединение шланга

5. поплавковый выключатель

Заводская комплектация включает в себя насос и патрубок для присоединения шланга. Насос не оснащен шлангом для

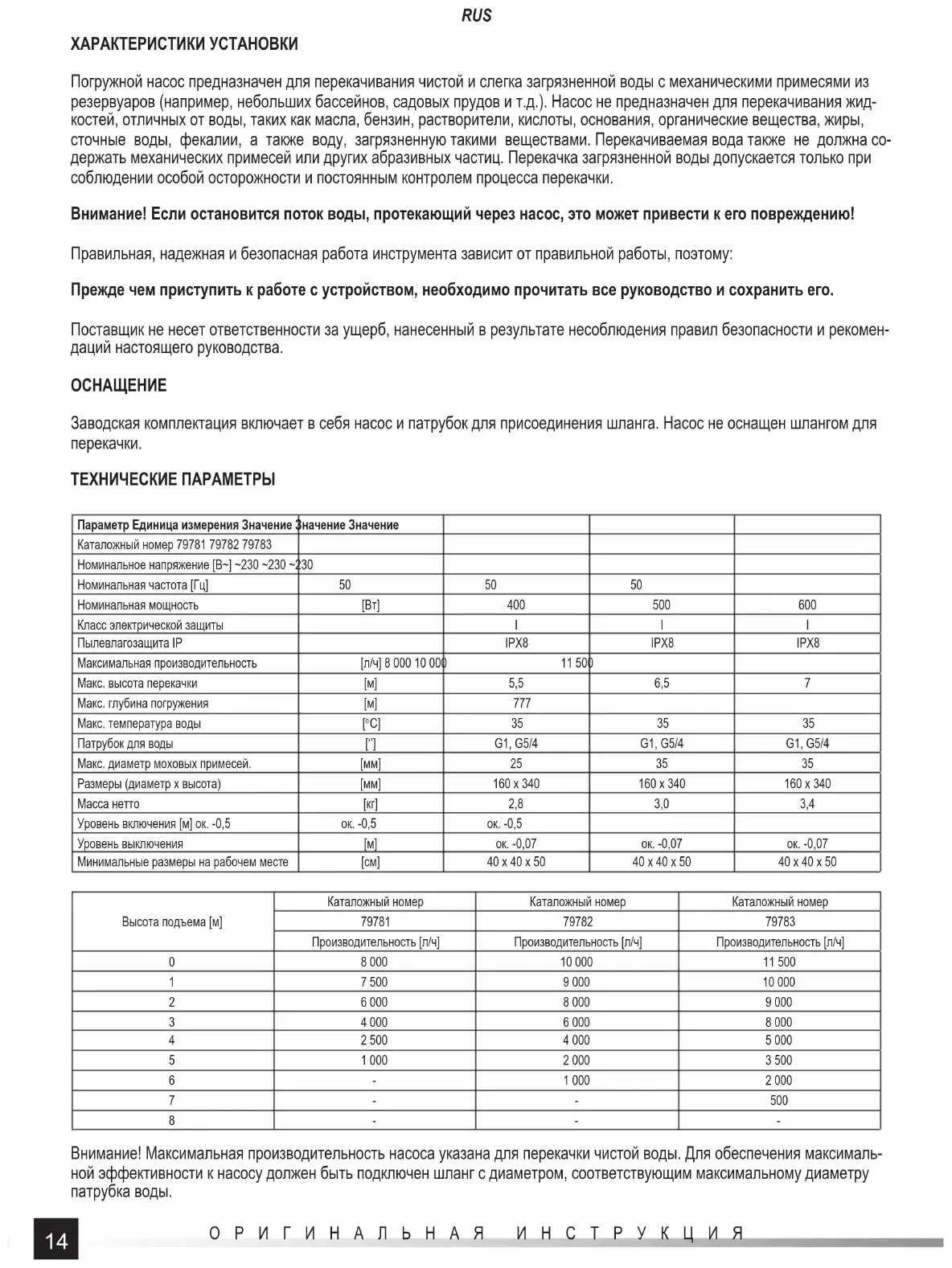

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Параметр Единица измерения Значение Значение Значение Каталожный номер 79781 79782 79783 Номинальное напряжение [В~] ~230 ~230 ~230 Номинальная частота [Гц] 50 50 50 Номинальная мощность [Вт] 400 500 600 Класс электрической защиты I I I Пылевлагозащита IP IPX8 IPX8 IPX8 Максимальная производительность [л/ч] 8 000 10 000 11 500 Макс. высота перекачки [м] 5,5 6,5 7 Макс. глубина погружения [м] 777 Макс. температура воды [

C] 35 35 35 Патрубок для воды [‘’] G1, G5/4 G1, G5/4 G1, G5/4 Макс. диаметр моховых примесей. [мм] 25 35 35 Размеры (диаметр x высота) [мм] 160 x 340 160 x 340 160 x 340 Масса нетто [кг] 2,8 3,0 3,4 Уровень включения [м] ок. -0,5 ок. -0,5 ок. -0,5 Уровень выключения [м] ок. -0,07 ок. -0,07 ок. -0,07 Минимальные размеры на рабочем месте [см] 40 x 40 x 50 40 x 40 x 50 40 x 40 x 50 Высота подъема [м] Каталожный номер Каталожный номер Каталожный номер

Производительность [л/ч] Производительность [л/ч] Производительность [л/ч]

8--- Внимание! Максимальная производительность насоса указана для перекачки чистой воды. Для обеспечения максималь- ной эффективности к насосу должен быть подключен шланг с диаметром, соответствующим максимальному диаметру патрубка воды.15 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВНИМАНИЕ! Прочитайте все нижеприведенные инструкции. Их несоблюдение может привести к поражению электриче- ским током, пожару или к травме. НЕОБХОДИМО СОБЛЮДАТЬ НИЖЕУКАЗАННЫЕ ИНСТРУКЦИИ Рекомендации по использованию устройства Устройство предназначено только для перекачивания чистой или слегка загрязненной воды с механическими примесями. Механические примеси не должны быть абразивными, а размер отдельных частиц не должен превышать размер, ука- занный в таблице технических данных. Устройство не предназначено для перекачивания других жидкостей, кроме воды, таких как масла, бензин, растворители, кислоты, щелочи, органические вещества, жиры, сточные воды, фекалии, а также воды, загрязненной такими веществами. Во время работы устройство должно все время находиться под наблюдением. Не допускайте работы насоса всухую. Это приведет к перегреву насоса, что может вызвать его повреждение и возгорание или поражение электрическим током. Насос не должен использоваться: для перекачки воды, предназначенной для питья; для непрерывной работы, например, для подачи воды в фонтан; для перекачки воды при температуре выше указанной в таблице технических данных. Запрещается самостоятельно ремонтировать, разбирать или модифицировать устройство. Все ремонтные работы долж- ны выполняться авторизованным ремонтным центром. Следует чистить насос только струей чистой воды. Данное устройство не предназначено для использования детьми младше 8 лет и лицами с ограниченными физическими и умственными способностями, а также лицами с отсутствием опыта и знания оборудования. Это возможно только в случае, если будет обеспечен присмотр или инструктаж, касающийся использования устройства безопасным способом, таким образом, чтобы связанные с этим риски были понятны. Не позволяйте детям играть с устройством. Дети без при- смотра не должны выполнять очистку и техническое обслуживание устройства. Рекомендации по транспортировке и установке устройства Предупреждение! Запрещается подключать насос к источнику питания во время погружения. Вилка кабеля питания насо- са должна быть отключена от розетки. Насос всасывает воду через отверстия в основании. Насос следует погрузить в воду, предварительно прикрепив кабель к ручке в верхней части корпуса насоса. Не используйте кабель питания для погружения насоса в воду. Кабель питания не может быть сильно натянут. Если насос опускается в резервуар для воды, дно которого загрязнено, например, песком или шламом, или если резерву- ар для воды не имеет жесткого дна, следует предохранить насос от опускания на дно. Насос, всасывающий отходы, будет работать менее эффективно. Кроме того, загрязнение приведет к более быстрому износу насоса. Чрезмерное загрязне- ние может привести к засорению впускных отверстий насоса, что может привести к его повреждению. Запрещается погружать насос в водные объекты, в которых находятся люди. Если насос будет погружаться в резервуары с небольшой площадью поверхности, например, в скважину, следует руковод- ствоваться минимальными размерами резервуара на месте работы насоса, приведенными в таблице технических данных. Погружной насос должен располагаться вертикально. Опрокидывание или наклон насоса приводит к его неправильной работе, снижает производительность и может привести к повреждению насоса. Запрещается просверливать какие-либо отверстия в в устройстве, а также выполнять любую другую модификацию про- дукта, не описанную в инструкциях. Перемещайте изделие, держа за ручку или корпус. Не перемещайте устройство, потягивая за шнур питания. Рекомендации по подключению устройства к источнику питания Предупреждение! Питание насоса осуществляется от устройства с дифференциальной токовой защитой с номинальным дифференциальным током не более 30 мА. Перед подключением устройства к источнику питания убедитесь, что напряжение, частота и эффективность сетевого питания соответствуют значениям на заводской табличке устройства. Вилка должна соответствовать розетке. Любая мо- дификация вилки запрещена. Электрическая цепь, питающая оборудование, должна быть оснащена защитным проводником и защитой 16 А Избегайте контакта кабеля питания с острыми краями, горячими предметами и поверхностями. Во время эксплуатации устройства кабель питания всегда должен быть полностью размотан и размещен так, чтобы он не препятствовал работе с устройством. Размещение кабеля питания не должно вызывать риска спотыкания. Сетевая розетка должна располагаться в месте, в котором всегда есть возможность быстро отсоединить вилку кабеля питания устройства. При отсоединении вилки кабеля питания всегда тяните за корпус вилки, никогда не тяните за кабель. Если кабель питания или вилка повреждены, немедленно отключите устройство от сети и обратитесь в авторизованный сервисный центр производителя для замены. Не используйте устройство с поврежденным кабелем питания или вилкой. Кабель питания или вилку нельзя ремонтировать, в случае повреждения этих элементов замените их новыми, не имею- щими дефектов.16 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS ЭКСПЛУАТАЦИЯ УСТРОЙСТВА Подключение сливного шланга Выпускное отверстие воды оснащено резьбой, к которой необходимо подсоединить патрубок шланга. Можно использо- вать разъемы, входящие в комплект поставки насоса или поставляемые отдельно. Если используется шланг с внутренним диаметром меньше, чем диаметр выпуска воды, производительность насоса будет снижаться. Патрубок, входящий в комплект поставки насосного оборудования, имеет возможность подключения шлангов различных диаметров. При под- ключении шланга с диаметром, превышающим наименьший диаметр патрубка, следует отрезать часть патрубка с мень- шим диаметром, чтобы не ограничивать поток воды через насос. Патрубок изготовлен из пластика, поэтому разрез можно выполнять острым ножом. Будьте осторожны при резке, чтобы избежать травм. Патрубок шланга должен быть привинчен без инструментов с достаточной силой для обеспечения плотного соединения. Чрезмерное усилие может повредить прокладку. Запуск и остановка насоса У насоса нет традиционного выключателя. Он активируется и останавливается, в зависимости от модели, поплавковым или регулируемым выключателем. Поплавковый выключатель подключается к насосу с помощью короткого электрического кабеля и содержит подвижный элемент, внутри которого замыкается и размыкается электрическая цепь. Поплавок переключателя поднимается в воде, что приводит к замыканию электрической цепи и запуску насоса. Если уровень воды упадет до такой степени, что попла- вок выключателя будет направлен кабельным соединением вверх, насос выключится. При размещении кабеля, соединяющего поплавковый выключатель с насосом в ручке в верхней части корпуса насоса (II), «укорачивается» свободная часть кабеля. Это можно использовать для изменения высоты уровня воды, что приведет к включению и выключению насоса. Следует оставить кабели между ручкой и выключателем достаточно длинными, чтобы позволить выключателю свободно менять положение. Слишком короткий отрезок не позволит включить или выключить

ТЕХНИЧЕСКИЙ УХОД, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ По окончании работы насоса отключите его от электросети и выньте из воды. Отсоедините шланг от выпускного отверстия насоса и дайте воде выйти из насоса под действием силы тяжести. Во время этой операции насос следует наклонять в разные стороны. После опорожнения насоса высушите его снаружи мягкой тканью или дайте высохнуть. Если перекачи- валась вода с грязью, перекачивайте чистую воду до тех пор, пока грязная вода не перестанет выходить из насоса. Сна- ружи насос можно очистить струей чистой воды под давлением не более 0,3 МПа. При очистке насоса будьте осторожны, вилка шнура питания не может намокнуть. Транспортируйте опорожненный и высушенный насос. Перенося насос, возьмитесь за ручку сверху корпуса или за корпус. Никогда не транспортируйте насос, потягивая или подвешивая его за кабель питания или кабель, соединяющий поплавко- вый выключатель с насосом. Транспортируйте в упаковке, защищающей насос от пыли и грязи. Храните опорожненный и высушенный насос. Оставшаяся в насосе вода может замерзнуть и повредить насос. Храните насос в затененных помещениях, обеспечивающих хорошую вентиляцию, защищенных от несанкционированного исполь- зования, особенно детьми.17 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
