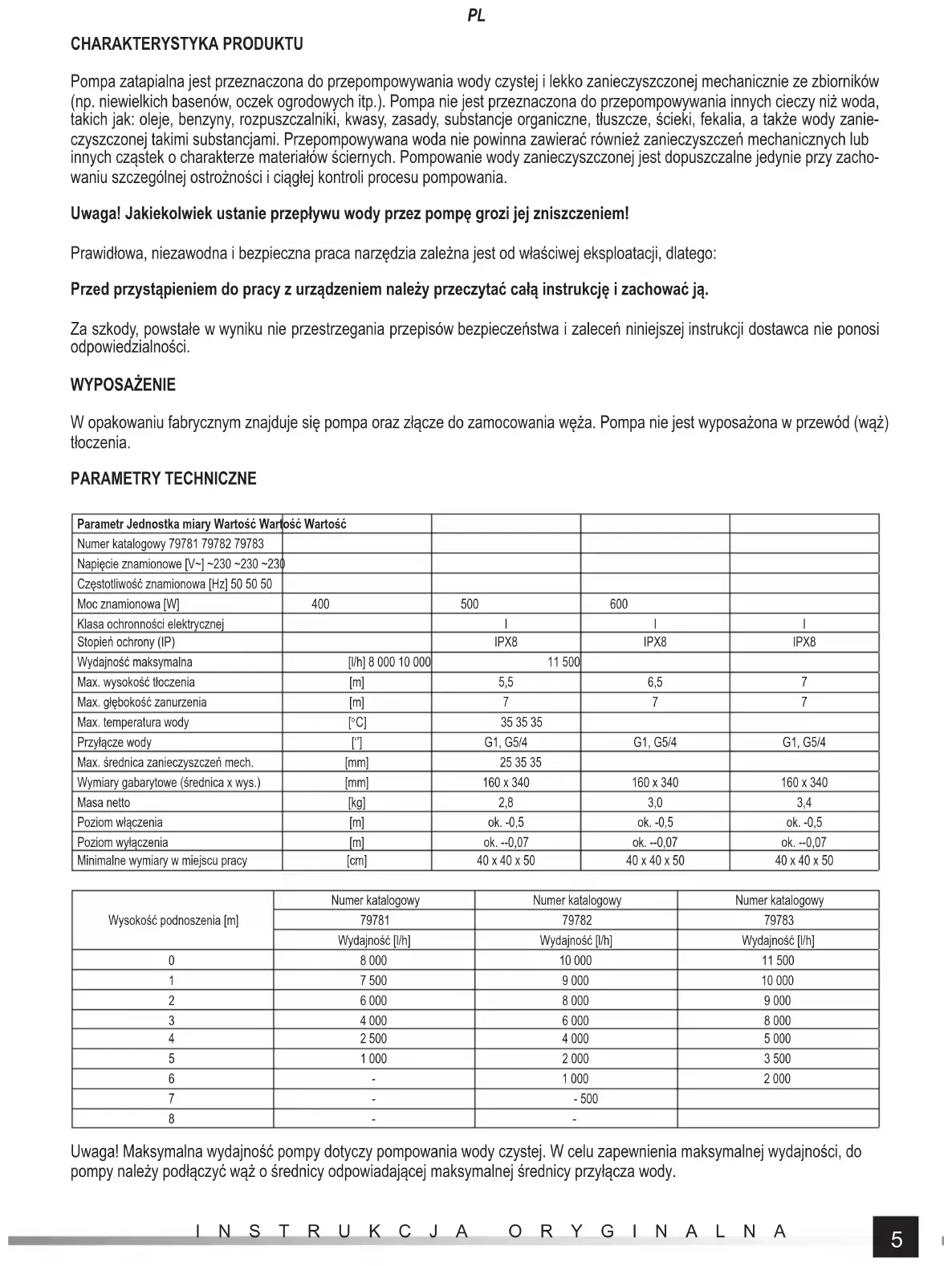

CHARAKTERYSTYKA PRODUKTU Pompa zatapialna jest przeznaczona do przepompowywania wody czystej i lekko zanieczyszczonej mechanicznie ze zbiorników (np. niewielkich basenów, oczek ogrodowych itp.). Pompa nie jest przeznaczona do przepompowywania innych cieczy niż woda, takich jak: oleje, benzyny, rozpuszczalniki, kwasy, zasady, substancje organiczne, tłuszcze, ścieki, fekalia, a także wody zanie- czyszczonej takimi substancjami. Przepompowywana woda nie powinna zawierać również zanieczyszczeń mechanicznych lub innych cząstek o charakterze materiałów ściernych. Pompowanie wody zanieczyszczonej jest dopuszczalne jedynie przy zacho- waniu szczególnej ostrożności i ciągłej kontroli procesu pompowania. Uwaga! Jakiekolwiek ustanie przepływu wody przez pompę grozi jej zniszczeniem! Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego: Przed przystąpieniem do pracy z urządzeniem należy przeczytać całą instrukcję i zachować ją. Za szkody, powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. WYPOSAŻENIE W opakowaniu fabrycznym znajduje się pompa oraz złącze do zamocowania węża. Pompa nie jest wyposażona w przewód (wąż) tłoczenia. PARAMETRY TECHNICZNE Parametr Jednostka miary Wartość Wartość Wartość Numer katalogowy 79781 79782 79783 Napięcie znamionowe [V~] ~230 ~230 ~230 Częstotliwość znamionowa [Hz] 50 50 50 Moc znamionowa [W] 400 500 600 Klasa ochronności elektrycznej I I I Stopień ochrony (IP) IPX8 IPX8 IPX8 Wydajność maksymalna [l/h] 8 000 10 000 11 500 Max. wysokość tłoczenia [m] 5,5 6,5 7 Max. głębokość zanurzenia [m] 7 7 7 Max. temperatura wody [

C] 35 35 35 Przyłącze wody [‘’] G1, G5/4 G1, G5/4 G1, G5/4 Max. średnica zanieczyszczeń mech. [mm] 25 35 35 Wymiary gabarytowe (średnica x wys.) [mm] 160 x 340 160 x 340 160 x 340 Masa netto [kg] 2,8 3,0 3,4 Poziom włączenia [m] ok. -0,5 ok. -0,5 ok. -0,5 Poziom wyłączenia [m] ok. --0,07 ok. --0,07 ok. --0,07 Minimalne wymiary w miejscu pracy [cm] 40 x 40 x 50 40 x 40 x 50 40 x 40 x 50 Wysokość podnoszenia [m] Numer katalogowy Numer katalogowy Numer katalogowy

Wydajność [l/h] Wydajność [l/h] Wydajność [l/h]

8-- - Uwaga! Maksymalna wydajność pompy dotyczy pompowania wody czystej. W celu zapewnienia maksymalnej wydajności, do pompy należy podłączyć wąż o średnicy odpowiadającej maksymalnej średnicy przyłącza wody.INSTRUKCJA ORYGINALNA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Zalecenia dotyczące użytkowania urządzenia Urządzenie jest przeznaczone tylko do pompowania wody czystej lub lekko zabrudzonej zanieczyszczeniami mechanicznymi. Za- nieczyszczenia mechaniczne nie mogą mieć charakteru środka ściernego, a wielkość pojedynczych cząstek zanieczyszczeń nie może przekraczać wielkości podanej w tabeli z danymi technicznymi. Urządzenie nie jest przeznaczone do przepompowywania innych cieczy niż woda, takich jak: oleje, benzyny, rozpuszczalniki, kwasy, zasady, substancje organiczne, tłuszcze, ścieki, fekalia, a także wody zanieczyszczonej takimi substancjami. Podczas pracy należy cały czas mieć urządzenie pod nadzorem. Nie należy doprowadzić do sytuacji gdy pompa będzie pracowała na sucho. Doprowadzi to do przegrzania pompy, co może ją uszkodzić, a także być przyczyną pożaru lub porażenia elektrycznego. Pompa nie może być stosowana: do przepompowywania wody przeznaczonej do spożycia; do pracy ciągłej na przykład do zasi- lania fontanny; do przepompowywania wody o temperaturze wyższej niż określona w tabeli z danymi technicznymi. Zabronione jest samodzielne naprawianie, demontaż lub modyfi kacja urządzenia. Wszelkie naprawy produktu muszą być prze- prowadzone przez autoryzowany punkt naprawy. Pompę należy czyścić tylko strumieniem czystej wody. Urządzenie nie jest przeznaczone do użytkowania przez dzieci w wieku do co najmniej 8 lat oraz osoby o obniżonych możliwo- ściach fi zycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu. Chyba, że będzie nad nimi sprawowany nadzór lub zostanie przeprowadzony instruktaż odnośnie użytkowania urządzenia w bezpieczny sposób tak, aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji urządzenia. Zalecenia dotyczące transportu i instalacji urządzenia Ostrzeżenie! Pompa podczas zanurzania nie może być podłączona do zasilania. Wtyczka kabla zasilającego pompę musi być odłączona od gniazdka sieci zasilającej. Pompa zasysa wodę otworami umiejscowionymi w podstawie. Pompę należy zanurzyć w wodzie uprzednio przywiązując linkę do uchwytu znajdującego się w górnej części obudowy pompy. Zabronione jest wykorzystywanie kabla zasilającego do zanurzania pompy. Kabel zasilający nie może być zbyt napięty. Jeżeli pompa zostaje opuszczona do zbiornika wodnego którego dno jest zanieczyszczone np. piaskiem lub mułem lub zbiornik wodny nie posiada twardego dna, należy zadbać, aby pompy nie opuszczać na samo dno. Pompa zasysająca nieczystości, bę- dzie pracowała mniej wydajnie. Ponadto zanieczyszczenia doprowadzą do szybszego zużycia pompy. Nadmiar zanieczyszczeń może doprowadzić do zatkania otworów wlotowych pompy co może być przyczyną uszkodzenia pompy. Zabronione jest zanurzanie pompy w zbiornikach wodnych, w których znajdują się ludzie. Jeżeli pompa jest zanurzana w zbiornikach wodnych o niewielkiej powierzchni np. studni minimalne wymiary zbiornika w miejscu pracy pompy zostały podane w tabeli z danymi technicznymi. Zanurzona pompa musi być ustawiona pionowo. Przechylenie lub przewrócenie pompy prowadzi do nieprawidłowej pracy, zmniej- sza wydajność, a także może doprowadzić do uszkodzenia pompy. Zabronione jest wiercenie w urządzeniu jakichkolwiek otworów, a także jakakolwiek inna modyfi kacja produktu nieopisana w instrukcji. Produkt przenosić chwytając za uchwyt lub za obudowę. Nie przemieszczać uradzenia ciągnąc za kabel zasilający. Zalecenia dotyczące podłączania urządzenia do zasilania Ostrzeżenie! Pompa powinna być zasilana przez zabezpieczenie różnicowo-prądowe (RCD) o znamionowym prądzie różnico- wym zadziałania nie przekraczającym 30 mA. Przed podłączeniem urządzenia do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej od- powiadają wartościom widocznym na tabliczce znamionowej urządzenia. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki. Obwód sieci zasilającej urządzenie musi być wyposażony w przewód ochronny oraz zabezpieczenie co najmniej 16 A. Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami. Podczas pracy urzą- dzenia kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należy ustalić tak, aby nie stanowił przeszkody w trakcie obsługi urządzenia. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia. Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego urządzenie. Pod- czas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę wtyczki, nigdy za kabel. Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany. Nie używać urządzenia z uszkodzonym kablem zasilającym lub wtyczką. Kabel zasilający lub wtyczka nie mogą zostać naprawione, w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad.INSTRUKCJA ORYGINALNA

Podłączanie węża wylotowego Wylot wody jest wyposażony w gwint do którego należy przyłączyć złącze węża. Można wykorzystać złącza znajdujące się na wyposażeniu pompy lub dostępne osobno. Jeżeli zostanie wykorzystany wąż o mniejszej średnicy wewnętrznej niż średnica wylotu wody należy liczyć się ze spadkiem wydajności pompy. Złącze znajdujące się na wyposażeniu pompy posiada możliwość przyłączenia węży o różnych średnicach. W przypadku przyłączenia węża o średnicy większej niż najmniejsza średnica przyłącza, należy odciąć część złącza o mniejszej średnicy, aby nie ograniczało przepływu pompy. Złącze wykonano z tworzywa sztucznego, zatem cięcie można wykonać ostrym nożem. Podczas cięcia należy zachować ostrożność, aby uniknąć zranienia. Złącze węża należy przykręcić bez pomocy narzędzi z siłą wystarczającą do zapewnienia szczelności połączenia. Użycie nad- miernej siły może uszkodzić uszczelki. Uruchamianie i zatrzymywanie pompy Pompa nie posiada tradycyjnego włącznika. Uruchamiana i zatrzymywana jest w zależności od modelu przez włącznik pływakowy lub nastawny. Włącznik pływakowy jest przyłączony do pompy za pomocą krótkiego kabla elektrycznego i zawiera wewnątrz ruchomy element, który zamyka i otwiera obwód elektryczny. Pływak włącznika unoszony jest w wodzie, co powoduje zamknięcie obwodu elektrycz- nego i uruchomienie pompy. W przypadku gdy poziom wody opadnie do tego stopnia, że pływak włącznika zostanie skierowany przyłączem kablowym w górę spowoduje to wyłączenie pompy. Umieszczając kabel łączący włącznik pływakowy z pompą w uchwycie na górze obudowy pompy (II), doprowadza się do „skróce- nia” swobodnej części kabla. Można tym się posłużyć do zmiany wysokości poziomu wody, który będzie powodował włączenie i wyłączenie pracy pompy. Należy pozostawić na tyle długi kable pomiędzy uchwytem, a włącznikiem, aby włącznik mógł swobod- nie zmieniać pozycję. Zbyt krótki odcinek nie pozwoli na włączenie lub wyłączenie pompy.

KONSERWACJA, TRANSPORT I MAGAZYNOWANIE

Po zakończonej pracy pompę należy odłączyć od zasilania i wyciągnąć z wody. Odłączyć wąż od wylotu pompy i pozwolić grawita- cyjnie wypłynąć wodzie z wnętrza pompy. Podczas tej czynności pompę należy przechylać w różne strony. Po opróżnieniu pompy, osuszyć ją zewnątrz za pomocą miękkiej szmatki lub pozostawić do wyschnięcia. Jeżeli była pompowana woda z zabrudzeniami, należy przepompować wodę czystą, aż do momentu, kiedy z pompy przestanie wydobywać się woda z zabrudzeniami. Pompę z zewnątrz można czyścić za pomocą strumienia czystej wody o ciśnieniu nie większym niż 0,3 MPa. Podczas oczyszczania pompy należy zachować ostrożność, aby nie zamoczyć wtyczki kabla zasilającego. Pompę transportować opróżnioną z wody i osuszoną. Przenosić chwytając za uchwyt na górze obudowy lub za obudowę. Nigdy nie transportować pompy ciągnąc lub wieszając ją za kabel zasilający lub kabel łączący włącznik pływakowy z pompą. Transpor- tować w opakowaniach chroniących pompę przed kurzem i zanieczyszczeniami. Pompę przechowywać opróżnioną z wody i osuszoną. Woda pozostawiona w pompie może zamarznąć i doprowadzić do uszko- dzenia pompy. Pompę przechowywać w miejscach zacienionych, zapewniających dobrą wentylację i zabezpieczonych przed dostępem osób niepowołanych do obsługi pompy, zwłaszcza dzieci.8 ORIGINAL INSTRUCTIONS
