HASZNÁLATI ÚTMUTATÓ 79781 Sthor

A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti források- kal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisíten- dő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése. PROTEJAREA MEDIULUI Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conţin substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vă rugăm deci să aveţi o atitudine activă în ceace priveşte gospodărirea economică a resurselor naturale şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este necesară întrebuinţatrea lor din nou , prin recyklind sau recuperarea în altă formă.

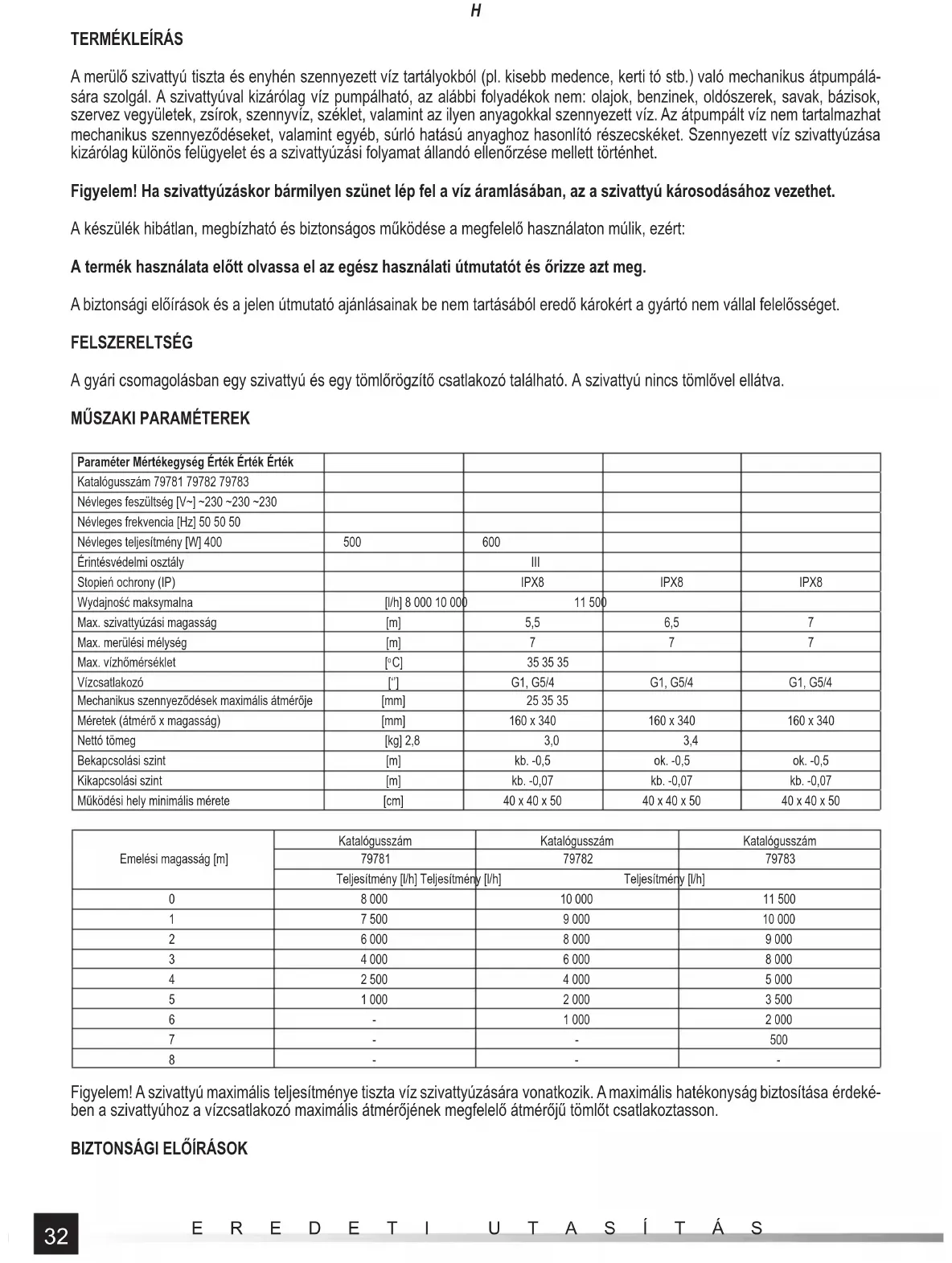

A merülő szivattyú tiszta és enyhén szennyezett víz tartályokból (pl. kisebb medence, kerti tó stb.) való mechanikus átpumpálá- sára szolgál. A szivattyúval kizárólag víz pumpálható, az alábbi folyadékok nem: olajok, benzinek, oldószerek, savak, bázisok, szervez vegyületek, zsírok, szennyvíz, széklet, valamint az ilyen anyagokkal szennyezett víz. Az átpumpált víz nem tartalmazhat mechanikus szennyeződéseket, valamint egyéb, súrló hatású anyaghoz hasonlító részecskéket. Szennyezett víz szivattyúzása kizárólag különös felügyelet és a szivattyúzási folyamat állandó ellenőrzése mellett történhet. Figyelem! Ha szivattyúzáskor bármilyen szünet lép fel a víz áramlásában, az a szivattyú károsodásához vezethet. A készülék hibátlan, megbízható és biztonságos működése a megfelelő használaton múlik, ezért: A termék használata előtt olvassa el az egész használati útmutatót és őrizze azt meg. A biztonsági előírások és a jelen útmutató ajánlásainak be nem tartásából eredő károkért a gyártó nem vállal felelősséget. FELSZERELTSÉG A gyári csomagolásban egy szivattyú és egy tömlőrögzítő csatlakozó található. A szivattyú nincs tömlővel ellátva.

Paraméter Mértékegység Érték Érték Érték Katalógusszám 79781 79782 79783 Névleges feszültség [V~] ~230 ~230 ~230 Névleges frekvencia [Hz] 50 50 50 Névleges teljesítmény [W] 400 500 600 Érintésvédelmi osztály III Stopień ochrony (IP) IPX8 IPX8 IPX8 Wydajność maksymalna [l/h] 8 000 10 000 11 500 Max. szivattyúzási magasság [m] 5,5 6,5 7 Max. merülési mélység [m] 7 7 7 Max. vízhőmérséklet [

C] 35 35 35 Vízcsatlakozó [‘’] G1, G5/4 G1, G5/4 G1, G5/4 Mechanikus szennyeződések maximális átmérője [mm] 25 35 35 Méretek (átmérő x magasság) [mm] 160 x 340 160 x 340 160 x 340 Nettó tömeg [kg] 2,8 3,0 3,4 Bekapcsolási szint [m] kb. -0,5 ok. -0,5 ok. -0,5 Kikapcsolási szint [m] kb. -0,07 kb. -0,07 kb. -0,07 Működési hely minimális mérete [cm] 40 x 40 x 50 40 x 40 x 50 40 x 40 x 50 Emelési magasság [m] Katalógusszám Katalógusszám Katalógusszám

Teljesítmény [l/h] Teljesítmény [l/h] Teljesítmény [l/h]

8--- Figyelem! A szivattyú maximális teljesítménye tiszta víz szivattyúzására vonatkozik. A maximális hatékonyság biztosítása érdeké- ben a szivattyúhoz a vízcsatlakozó maximális átmérőjének megfelelő átmérőjű tömlőt csatlakoztasson.

FIGYELEM! Az összes alábbi utasítást olvassa el. Az utasítások be nem tartása áramütéshez, tűzhöz vagy sérüléshez vezethet. TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT A termék használatára vonatkozó ajánlások A termék kizárólag tiszta és kisebb mechanikus szennyeződésekkel szennyezett víz szivattyúzására szolgál. A mechanikus szennyeződések nem lehetnek súrló hatásúak, az egyes szennyeződés-részecskék mérete nem haladhatja meg a műszaki adatokat tartalmazó táblázatban megadott méretet. A szivattyúval kizárólag víz pumpálható, az alábbi folyadékok nem: olajok, benzinek, oldószerek, savak, bázisok, szervez vegyületek, zsírok, szennyvíz, széklet, valamint az ilyen anyagokkal szennyezett víz. Használat közben a termék ne maradjon felügyelet nélkül. Ne hagyja, hogy a szivattyú szárazon működjön. Ez a szivattyú túl- melegedéséhez és ennek eredményeképp a károsodásához, valamint tűz kialakulásához és elektromos áramütéshez vezethet. A szivattyú nem használható: fogyasztásra szánt víz szivattyúzására; állandó jelleggel, pl. szökőkút működtetésére; a műszaki adatokat tartalmazó táblázatban megadott hőmérséklettől magasabb hőmérsékletű víz szivattyúzására. Tilos a készülék önálló javítása, szétszerelése vagy módosítása. A terméken javítási munkálatokat kizárólag hivatalos szerviz végezhet. A szivattyút csak tiszta vízsugárral tisztítsa. A készüléket csak akkor használhatják 8 évnél idősebb gyermekek, valamint korlátozott fi zikai, érzékszervi vagy szellemi képes- ségekkel élő vagy megfelelő tapasztalattal és ismeretekkel nem rendelkező személyek, ha felügyelet alatt állnak vagy utasításo- kat kaptak a készülék biztonságos használatára vonatkozóan és megértik a fennálló veszélyeket. Gyermekek ne játszanak a termékkel. Gyermekek felügyelet nélkül ne tisztítsák a terméket és ne végezzenek rajta karbantartási munkálatokat. Szállítással és a termék beüzemelésével kapcsolatos ajánlások Figyelem! A szivattyú vízbemerítés közben nem lehet áramhoz csatlakoztatva. A szivattyú tápkábelének dugóját ki kell húzni a konnektorból. A szivattyú a talpban található nyílásokon keresztül szívja be a levegőt. A szivattyút csak azt követően merítse vízbe, hogy a szivattyúház felső részén található fogantyúhoz rögzítette a kötelet. Tilos a tápkábelt a szivattyú vízbe merítésére használni. A tápkábel nem lehet megfeszítve. Ha a szivattyút olyan víztartályba meríti, melynek alja pl. homokkal vagy iszappal szennyezett, vagy olyan víztartályba, mely nem rendelkezik kemény alappal, ügyeljen arra, hogy a szivattyút ne engedje le teljesen. A szennyeződéseket felszívó szivattyú működése nem lesz hatékony. Ezen felül a szennyeződések a szivattyú gyorsabb elhasználódását eredményezik. A túl nagy mennyiségű szennyeződés a szivattyú beömlő nyílásainak eldugulásához vezethet, ami károsíthatja a szivattyút. Tilos a szivattyút olyan víztartályba meríteni, melyben emberek tartózkodnak. Ha a szivattyút kicsi alapterületű víztartályba, pl. kútba meríti, tartsa be a szivattyú működési helyének minimális, műszaki adato- kat tartalmazó táblázatban feltüntetett méreteit. A vízbe merített szivattyút állítsa függőleges helyzetbe. A szivattyú megdöntése vagy felfordítása helytelen működést eredmé- nyez, csökkenti a hatékonyságot, valamint károsíthatja a szivattyút. Tilos a termékben bármilyen lyukat fúrni, valamint az útmutatóban feltüntetetteken túli módosítást végrehajtani. A terméket a fogantyúnál vagy a szivattyúháznál fogva helyezze át. Tilos a terméket a tápkábelnél fogva áthelyezni. Ajánlások a termék áramhoz való csatlakoztatásával kapcsolatban Figyelem! A szivattyút maximum 30 mA névleges áramnál működésbe lépő áram-védőkapcsolóval (RCD) ellátott hálózatról kell működtetni. A termék áramba helyezése előtt győződjön meg, hogy az áramforrás feszültsége, frekvenciája és hatásfoka megfelel-e a termék adattábláján feltüntetett értékeknek. A dugónak illeszkednie kell az aljzathoz. Tilos a dugó bármilyen mértékű módosítása. Az elektromos hálózatot földelt áramkörrel és legalább 16 A-es biztosítékkal kell ellátni. Kerülje a tápkábel érintkezését éles peremekkel vagy forró tárgyakkal és felületekkel. A termék használatakor a tápkábel legyen mindig teljesen kiegyenesítve és úgy elhelyezve, hogy ne akadályozza a termék biztonságos használatát. A tápvezeték nem je- lenthet botlásveszélyt. Az elektromos aljzat legyen olyan helyen, hogy mindig lehetséges legyen a termék tápvezetékének gyors kihúzása. A tápvezeték dugóját mindig a dugónál, soha ne a vezetéknél fogva húzza ki. Ha a tápvezeték vagy a dugó károsodik, azonnal ki kell húzni az áramból és csere céljából fel kell venni a kapcsolatot a gyártó hi- vatalos szervizével. Ne használja a terméket, ha a tápvezeték vagy a dugó sérült. A tápvezeték és a dugó nem javítható, ezeknek az alkatrészeknek a sérülésekor mindig új, sérülésmentes alkatrészt kell beszerelni. A KÉSZÜLÉK HASZNÁLATA Kimeneti tömlő csatlakoztatása A vízkimenet menettel van ellátva, mely a tömlő rögzítésére szolgál. Használhatja a szivattyúhoz mellékelt csatlakozót, valamint külön megvásárolható csatlakozót is. Ha a vízkimenet átmérőjétől kisebb átmérőjű tömlőt vesz igénybe, csökkenhet a szivattyú hatékonysága. A szivattyúhoz mellékelt csatlakozó különböző átmérőjű tömlőkhöz csatlakoztatható. Ha a csatlakozó legkisebb átmérőjű részétől nagyobb átmérővel rendelkező tömlőt szeretne csatlakoztatni, vágja le a a csatlakozó kisebb átmérőjű részét, hogy ne akadályozza a szabad vízáramlást. A csatlakozó műanyagból készült, így a vágás egy éles késsel is végrehajtható.34

Vágás közben a balesetek elkerülése érdekében óvatosan járjon el. A tömlő csatlakozóját szerszám nélkül húzza meg, szivárgásmentes csatlakozás eléréséhez szükséges erővel. A túl erős meg- húzás a tömítés károsodásához vezethet. Szivattyú beindítása és leállítása A szivattyú nem rendelkezik hagyományos kapcsológombbal. Modelltől függően egy úszókapcsolóval vagy beállító kapcsolóval kerül beindításra és leállításra. Az úszókapcsoló egy rövid villamos kábellel van a szivattyúhoz csatlakoztatva és a belsejében egy mozgó alkatrész található, mely bezárja és megszakítja az áramkört. A kapcsológomb úszója a víz felszínén marad, ami az áramkör bezárását és a szivattyú elindítását eredményezi. Abban az esetben, ha a vízszint annyira lecsökken, hogy a kapcsoló úszójának kábeles csatlakozása felfelé fog nézni, a szivattyú kikapcsol. Az úszókapcsolót és a szivattyút összekötő kábel szivattyúház felső részén (II) található fogantyúhoz való rögzítésekor „lerövidíti” a kábel szabadon lógó részét. Ezáltal módosítható a vízszint, melynél a szivattyú bekapcsol és kikapcsol. Hagyjon elegendő hosszúságú kábelt a fogantyú és a kapcsoló között ahhoz, hogy a kapcsoló szabadon helyzetet tudjon változtatni. A túl rövid kábel nem teszi lehetővé a szivattyú be- és kikapcsolását. KARBANTARTÁS, SZÁLLÍTÁS ÉS RAKTÁROZÁS A munkavégzés befejezése után húzza ki a szivattyút az áramból és vegye ki a szivattyút a vízből. Húzza ki a tömlőt a szivattyú ki- menetéről és hagyja, hogy a víz gravitációsan kifolyjon a szivattyú belsejéből. Ennek a műveletnek a végrehajtásakor döntse meg különböző irányokba a szivattyút. A szivattyú kiürítése után szárítsa meg a külsejét egy puha ronggyal, vagy hagyja megszáradni. Ha szennyezett vizet szivattyúzott, pumpáljon át a terméken tiszta vizet egészen addig, amíg már nem szennyezett víz folyik a készülékből. A szivattyú külseje tiszta vízsugárral és 0,3 MPa nyomást meg nem haladó sűrített levegővel tisztítható. A szivattyú tisztításakor óvatosan járjon el és ügyeljen arra, hogy a tápkábel dugója ne legyen nedves. A szivattyút víz nélkül és szárazon szállítsa. A szivattyút a ház tetején található fogantyúnál vagy a háznál fogva helyezze át. Soha ne helyezze át a szivattyút a tápkábelnél fogva, vagy az úszókapcsolót és a szivattyút összekötő kábelnél fogva. Olyan csomagolásban szállítsa, mely megóvja a terméket a portól és a szennyeződésektől. A szivattyút víz nélkül és szárazon tárolja. A szivattyúban hagyott víz megfagyhat és a szivattyú károsodásához vezethet. A szivattyút árnyékos, jól szellőző és a szivattyú üzemeltetésére fel nem jogosított személyektől, pl. gyermekektől távol tárolja.35
