ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 79781 Sthor

5. διακόπτης με πλωτήρα

El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el fi n de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera. Η ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Ο αναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη η εκ νέου χρήση τους, η ανακύκλωση ή ανακύκλωση σε άλλη μορφή.

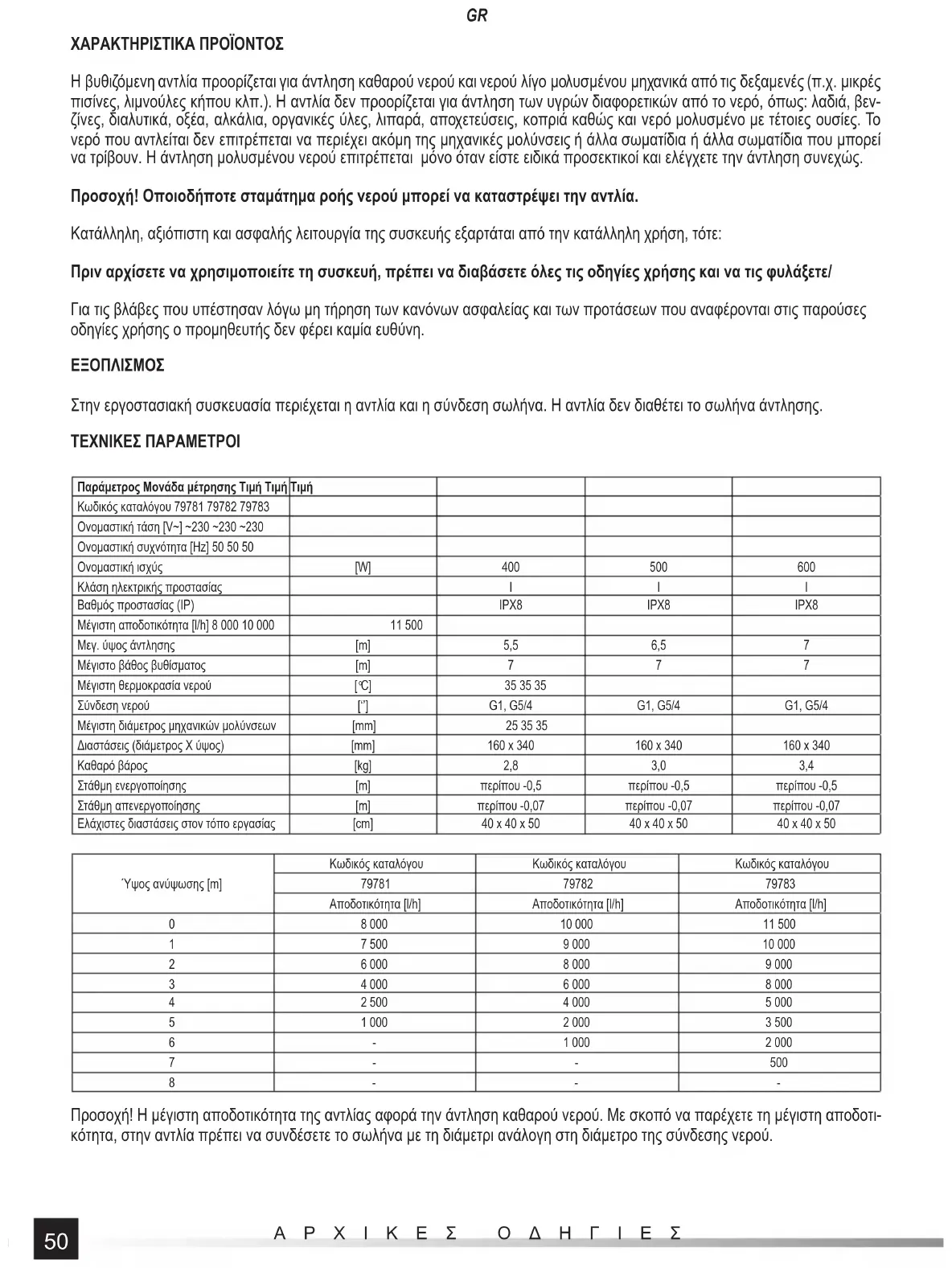

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ Η βυθιζόμενη αντλία προορίζεται για άντληση καθαρού νερού και νερού λίγο μολυσμένου μηχανικά από τις δεξαμενές (π.χ. μικρές πισίνες, λιμνούλες κήπου κλπ.). Η αντλία δεν προορίζεται για άντληση των υγρών διαφορετικών από το νερό, όπως: λαδιά, βεν- ζίνες, διαλυτικά, οξέα, αλκάλια, οργανικές ύλες, λιπαρά, αποχετεύσεις, κοπριά καθώς και νερό μολυσμένο με τέτοιες ουσίες. Το νερό που αντλείται δεν επιτρέπεται να περιέχει ακόμη της μηχανικές μολύνσεις ή άλλα σωματίδια ή άλλα σωματίδια που μπορεί να τρίβουν. Η άντληση μολυσμένου νερού επιτρέπεται μόνο όταν είστε ειδικά προσεκτικοί και ελέγχετε την άντληση συνεχώς. Προσοχή! Οποιοδήποτε σταμάτημα ροής νερού μπορεί να καταστρέψει την αντλία. Κατάλληλη, αξιόπιστη και ασφαλής λειτουργία της συσκευής εξαρτάται από την κατάλληλη χρήση, τότε: Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε/ Για τις βλάβες που υπέστησαν λόγω μη τήρηση των κανόνων ασφαλείας και των προτάσεων που αναφέρονται στις παρούσες οδηγίες χρήσης ο προμηθευτής δεν φέρει καμία ευθύνη.

Στην εργοστασιακή συσκευασία περιέχεται η αντλία και η σύνδεση σωλήνα. Η αντλία δεν διαθέτει το σωλήνα άντλησης. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ Παράμετρος Μονάδα μέτρησης Τιμή Τιμή Τιμή Κωδικός καταλόγου 79781 79782 79783 Ονομαστική τάση [V~] ~230 ~230 ~230 Ονομαστική συχνότητα [Hz] 50 50 50 Ονομαστική ισχύς [W] 400 500 600 Κλάση ηλεκτρικής προστασίας I I I Βαθμός προστασίας (IP) IPX8 IPX8 IPX8 Μέγιστη αποδοτικότητα [l/h] 8 000 10 000 11 500 Μεγ. ύψος άντλησης [m] 5,5 6,5 7 Μέγιστο βάθος βυθίσματος [m] 7 7 7 Μέγιστη θερμοκρασία νερού [

C] 35 35 35 Σύνδεση νερού [‘’] G1, G5/4 G1, G5/4 G1, G5/4 Μέγιστη διάμετρος μηχανικών μολύνσεων [mm] 25 35 35 Διαστάσεις (διάμετρος Χ ύψος) [mm] 160 x 340 160 x 340 160 x 340 Καθαρό βάρος [kg] 2,8 3,0 3,4 Στάθμη ενεργοποίησης [m] περίπου -0,5 περίπου -0,5 περίπου -0,5 Στάθμη απενεργοποίησης [m] περίπου -0,07 περίπου -0,07 περίπου -0,07 Ελάχιστες διαστάσεις στον τόπο εργασίας [cm] 40 x 40 x 50 40 x 40 x 50 40 x 40 x 50 Ύψος ανύψωσης [m] Κωδικός καταλόγου Κωδικός καταλόγου Κωδικός καταλόγου

Αποδοτικότητα [l/h] Αποδοτικότητα [l/h] Αποδοτικότητα [l/h]

8--- Προσοχή! Η μέγιστη αποδοτικότητα της αντλίας αφορά την άντληση καθαρού νερού. Με σκοπό να παρέχετε τη μέγιστη αποδοτι- κότητα, στην αντλία πρέπει να συνδέσετε το σωλήνα με τη διάμετρι ανάλογη στη διάμετρο της σύνδεσης νερού.51

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Προσοχή! Διαβάστε όλες τις παρακάτω οδηγίες χρήσης. Το να μην τις τηρήσετε μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμού του σώματος. ΤΗΡΗΣΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Συστάσεις σχετικά με τη χρήση της συσκευής Η συσκευή προορίζεται μόνο για την άντληση καθαρού νερού ή λίγο μολυσμένου νερού. Οι μηχανικές μολύνσεις δεν επιτρέπεται να είναι μέσο τριβής ενώ το μέγεθος ξεχωριστών σωματιδίων μόλυνσης δεν επιτρέπεται να υπερβεί το μέγεθος που αναφέρεται στον πίνακα με τεχνικά στοιχεία, Η συσκευή δεν προορίζεται για άντληση των υγρών διαφορετικών από το νερό, όπως: λαδιά, βενζίνες, διαλυτικά, οξέα, αλκάλια, οργανικές ύλες, λιπαρά, αποχετεύσεις, κοπριά καθώς και νερό μολυσμένο με τέτοιες ουσίες. Κατά αυτή τη λειτουργία συνεχώς πρέπει να ελέγχετε τη συσκευή. Μην επιτρέπετε να λειτουργεί η αντλία χωρίς το νερό. Αυτό υπερθερμαίνει την αντλία και έτσι μπορεί να τη βλάψει καθώς και να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Η αντλία δεν επιτρέπεται να χρησιμοποιείται: στην άντληση του νερού που προορίζεται για κατανάλωση, για συνεχή λειτουργία - παραδείγματος χάρην για την τροφοδοσία συντριβανιού, για άντληση νερού με θερμοκρασία μεγαλύτερη από τη θερμοκρασία ου αναφέρεται στον πίνακα με τεχνικά στοιχεία. Απαγορεύεται να επισκευάζετε, αποσυναρμολογείτε τη μετατρέπετε τη συσκευή μόνοι σας. Μόνο το εξουσιοδοτημένο κέντρο μπορεί αν επισκευάζει τη συσκευή. Πρέπει να καθαρίζετε την αντλία μόνο με ρεύμα καθαρού νερού. Η παρούσα συσκευή επιτρέπεται να χρησιμοποιείται από τα παιδιά ηλικίας τουλάχιστον 8 ετών και από τα πρόσωπα με μειωμένες φυσικές και νοητικές ικανότητας καθώς και από τα πρόσωπα χωρίς εμπειρία και γνώση της συσκευής εκτός αν διασφαλιστεί η εποπτεία ή εκμάθηση χρήσης της συσκευής με τον ασφαλή τρόπο έτσι ώστε οι σχετικοί κίνδυνοι να είναι γνωστές. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Τα παιδιά χωρίς εποπτεία δεν επιτρέπεται να καθαρίζουν ή να συντηρήσουν τη συσκευής. Οδηγίες μεταφοράς και εγκατάστασης της συσκευής Προειδοποίηση! Η αντλία κατά τη βύθισή της δεν μπορεί να είναι συνδεδεμένη στην ηλεκτρική τροφοδοσία. Το φις του καλωδίου της τροφοδοσίας της αντλίας πρέπει να είναι αποσυνδεδεμένο από την πρίζα του ηλεκτρικού δικτύου. Η αντλία απορροφάει το νερό μέσα από τα ανοίγματα που βρίσκονται στη βάση της. Πρέπει να βυθίζετε την αντλία στο νερό δένοντας προγενέστερα το σκοινί στη λαβή που βρίσκεται στο επάνω μέρος του περιβλήματος της αντλίας. Απαγορεύεται να χρησιμοποιείτε το καλώδιο τροφοδοσίας για βύθιση της αντλίας, Το καλώδιο τροφοδοσίας δεν επιτρέπεται να είναι τεντωμένο, Αν η αντλία βυθίζεται σε μια δεξαμενή της οποία το κάτω μέρος είναι μολυσμένο π.χ. με άμμο ή με μουλάρι ή μιαν δεξαμενή δεν έχει σκληρό κάτω μέρος, πρέπει να φροντίζετε να μην βυθίζετε την αντλία στο κατώτερο μέρος της δεξαμενής, Η αντλία που απορροφάει οι μολύνσεις δεν λειτουργεί τότε αποδοτικά. Επιπλέον οι μολύνσεις προκαλούν πιο γρήγορη μεταχείριση. Οι περιττές μολύνσεις μπορούν να προκαλέσουν βούλωμα των ανοιγμάτων εισόδου της αντλίας και αυτό μπορεί να βλάψει την αντλία. Απαγορεύεται να βυθίζετε την αντλία στις δεξαμενές όπου υπάρχουν οι άνθρωποι. Αν η αντλία είναι βυθισμένη στις δεξαμενές με μεγάλη επιφάνεια π.χ. ένα πηγάδι. Οι ελάχιστες διαστάσεις της δεξαμενής στην οποία λειτουργεί η αντλία αναφέρονται στον πίνακα με τεχνικά στοιχεία. Η βυθισμένη αντλία πρέπει να στέκεται κάθετα. Η κλίση ή η πτώση της αντλίας προκαλεί ακατάλληλη λειτουργία, μειώνει την απόδοσής καθώς και μπορεί να βλάψει την αντλία. Απαγορεύεται να ανοίγετε οποιαδήποτε τρύπα στη συσκευής καθώς και να μετατρέπετε το προϊόν με τον τρόπο που δεν περι- γράφεται στις οδηγίες χρήσης. Μεταφέρετε το προϊόν λαμβάνοντας τη λαβή του περιβλήματος. Μην μετατοπίζετε τη συσκευής τραβώντας το καλώδιο τροφοδοσίας, Πρόταση σχετικά με τη σύνδεση της συσκευής στην τροφοδοσία. Προειδοποίηση! Η αντλία πρέπει να τροφοδοτείται μέσα από την προστασία από ρεύμα διαρροής (RCD) με το ονομαστικό ρεύμα διαρροής 30 mA. Πριν από τη σύνδεση της συσκευής στην τροφοδοσία πρέπει να βεβαιώνεστε ότι η τάση με τη συχνότητα και η απόδοση του δικτύου τροφοδοσίας αναλογούν στις τιμές που αναφέρονται στην ονομαστική πινακίδας της συσκευής. Το φις πρέπει να είναι συμβατό στην πρίζα. Απαγορεύεται να ,μετατρέπετε το φις με κανέναν τρόπο, Το κύκλωμα του δικτύου που τροφοδοτεί τη συσκευή πρέπει να έχει το κύκλωμα ασφαλείας και την ασφάλεια με την τιμή τουλά- χιστον 16 A. Αποφεύγετε επαφή του καλωδίου τροφοδοσίας με αιχμηρές άκρες και ζεστά υποκείμενα ή επιφάνειες. Κατά τη λειτουργία της συσκευής το καλώδιο τροφοδοσίας πρέπει να είναι πάντα εντελώς τυλιγμένο και η τοποθεσία δεν μπορεί να είναι εμπόδιο κατά το χειρισμό της συσκευής. Η τοποθεσία του καλωδίου τροφοδοσίας μπορεί να προκαλέσει παραπάτημα. Η πρίζα τροφοδοσίας πρέ- πει να βρίσκεται στη θέση όπου πάντα υπάρχει δυνατότητα γρήγορης σύνδεσης του φις του καλωδίου τροφοδοσίας της συσκευής. Κατά την αποσύνδεση της πρίζας του καλωδίου τροφοδοσίας πάντα τραβάτε το περίβλημα του φις και ποτέ με το καλώδιο. Αν το καλώδιο τροφοδοσίας ή το φις καταστρέψουν πρέπει να το αποσυνδέσετε αμέσως από το δίκτυο τροφοδοσίας και να επι- κοινωνήσετε με το εξουσιοδοτημένο σέρβις του κατασκευαστή με σκοπό την αντικατάσταση. Μη χρησιμοποιείτε τη συσκευής με το χαλασμένο καλώδιο ή το φις. Δεν επιτρέπεται να επισκευάζετε το καλώδιο τροφοδοσίας και το φις σε περίπτωση βλάβης αυτών των εξαρτημάτων - αυτά πρέπει να αντικαθίστανται με καινούρια χωρίς βλάβες.52

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΣ ΤΗΣ ΣΥΣΚΕΥΗΣ Σύνδεση του σωλήνα εξόδου Η έξοδος νερού διαθέτει το σπείρωμα στο οποίο πρέπει α συνδέσετε τη σύνδεση του σωλήνα. Μπορείτε να χρησιμοποιείτε τη σύνδεση του σωλήνα που περιέχεται στο σετ της αντλίας ή διαθέτεται ξεχωριστά. Αν χρησιμοποιείτε το σωλήνα με την εσωτερική διάμετρο μικρότερη από τη διάμετρο εξόδου νερού, πρέπει να λαμβάνετε υπόψην ότι η αποδοτικότητα της αντλίας μειώνει. Η σύνδεση που περιέχεται στο σετ της αντλίας διαθέτει την ικανότητα σύνδεσης των σωλήνων με διαφορετικές διαμέτρους. Σε περί- πτωση σύνδεσης του σωλήνα με τη διάμετρο μεγαλύτερη από τη διάμετρο της σύνδεσης, πρέπει να κόβετε το μέρος της σύνδεσης με τη μικρότερη διάμετρο με σκοπό να μην περιορίσει τη ροή του νερού. Η σύνδεση είναι από πλαστικό, τότε μπορείτε να το κόβετε με ένα κοφτερό μαχαίρι. Κατά την κοπή πρέπει να είστε προσεκτικοί με σκοπό να αποφύγετε τραυματισμούς, Πρέπει να βιδώνετε τη σύνδεση του σωλήνα χωρίς κανένα εργαλείο, μη τη δύναμη που είναι επαρκής να διασφαλίσετε τη στεγα- νότητα. Χρήση υπερβολικής δύναμης μπορεί να χαλάσει τη στεγανότητα του στεγανοποιητικού. Ενεργοποίηση και απενεργοποίηση της αντλίας Η αντλία δεν έχει κανένα παραδοσιακό διακόπτη. Ενεργοποιείται και απενεργοποιείται ανάλογα στο μοντέλο μέσα από το διακό- πτη με πλωτήρα ή με το ρυθμιζόμενο διακόπτη. Ο διακόπτης με πλωτήρα είναι συνδεδεμένος στην αντλία με χρήση κοντού ηλεκτρικού καλωδίου και περιέχει μέσα του ένα κι- νητό εξάρτημα που ανοίγει και κλείνει το ηλεκτρικό κύκλωμα. Ο πλωτήρας του διακόπτη είναι πάνω στο νερό και έτσι κλείνει το ηλεκτρικό κύκλωμα και ενεργοποιεί την αντλία. Σε περίπτωση που η στάθμη νερού πέσει έτσι, ώστε ο πλωτήρας του διακόπτης κατευθύνεται με τη σύνδεση του καλωδίου προς τα πάνω, τότε η αντλία απενεργοποιείται. Βάζοντας το καλώδιο σύνδεσης του διακόπτης με πλωτήρα στη λαβή πάω στο περίβλημα της αντλίας (ΙΙ) το ελεύθερο μέρος του καλωδίου γίνεται πιο κοντό. Μπορείτε να το κάνετε με σκοπό την αλλαγή της στάθμης νερού που προκαλεί ενεργοποίηση και απε- νεργοποίηση της αντλίας. Πρέπει να αφήνετε τόσο μεγάλο καλώδιο μεταξύ της λαβής και του διακόπτη, ώστε ο διακόπτης μπορεί να αλλάζει τη θέση του ελεύθερα. Πάρα πολύ κοντό καλώδιο δεν επιτρέπει να ενεργοποιείτε ή να απενεργοποιείτε την αντλία. ΣΥΝΤΗΡΗΣΗ, ΜΕΤΑΦΟΡΑ ΚΑΙ ΦΥΛΑΞΗ Αφού τελειώνετε να εργάζεστε με την αντλία, πρέπει να την αποσυνδέετε και να τη βγάζετε έξω από το νερό. Αποσυνδέετε το σωλήνα από την έξοδο της αντλίας και επιτρέπετε να εξάγει τι νερό από την αντλία βάσει της αρχής βαρύτητας. Κατά αυτή τη δράση πρέπει να κλίνετε την αντλία σε διαφορετικές κατευθύνσεις. Αφού αδειάσετε την αντλία, πρέπει να την ξηραίνετε από έξω με ένα μαλακό ύφασμα ή να την αφήνετε να ξηραίνει. Αν αντλήθηκε μολυσμένο νερό, πρέπει να αντλήσετε καθαρό νερό έως τη στιγμή οπότε από την αντλία δεν εκρέει το μολυσμένο νερό. Μπορείτε να καθαρίζετε την αντλία από έξω με ρεύμα καθαρού νερού υπό την πίεση όχι μεγαλύτερη από 0,3 MPa. Κατά καθάρισμα της αντλίας πρέπει αν είστε προσεκτικοί με σκοπό να μυ υγραίνετε το φις του καλωδίου τροφοδοσία. Μεταφέρετε την αντλία χωρίς νερό και ξηρή. Μεταφέρετε την αντλία πιάνοντας τη λαβής από πάνω του περιβλήματος ή πιάνοντας το περίβλημα. Ποτέ μην μεταφέρετε την αντλία τραβώντας η κρεμώντας την αντλία με το καλώδιο τροφοδοσίας ή με το καλώδιο που συνδέει το διακόπτη με πλωτήρα με την αντλία. Μεταφέρετε στις συσκευασίες που προστατεύουν την αντλία από τη σκόνη και ακαθαρσία. Φυλάσσετε την αντλία χωρίς νερό και ξηρή. Το νερό που αφήνετε μέσα στην αντλία μπορεί να παγώνει και να βλάπτει την αντλία. Φυλάσσετε την αντλία στα μέρη με σκιά, με καλό εξαερισμό και με προστασία από τα πρόσωπα που δεν είναι εξουσιοδοτημένα στη χρήση της αντλίας και ειδικά από τα παιδιά.
