MANUAL DE USUARIO 79781 Sthor

4. conexión de la manguera

PROTECCIÓN DEL MEDIO AMBIENTE

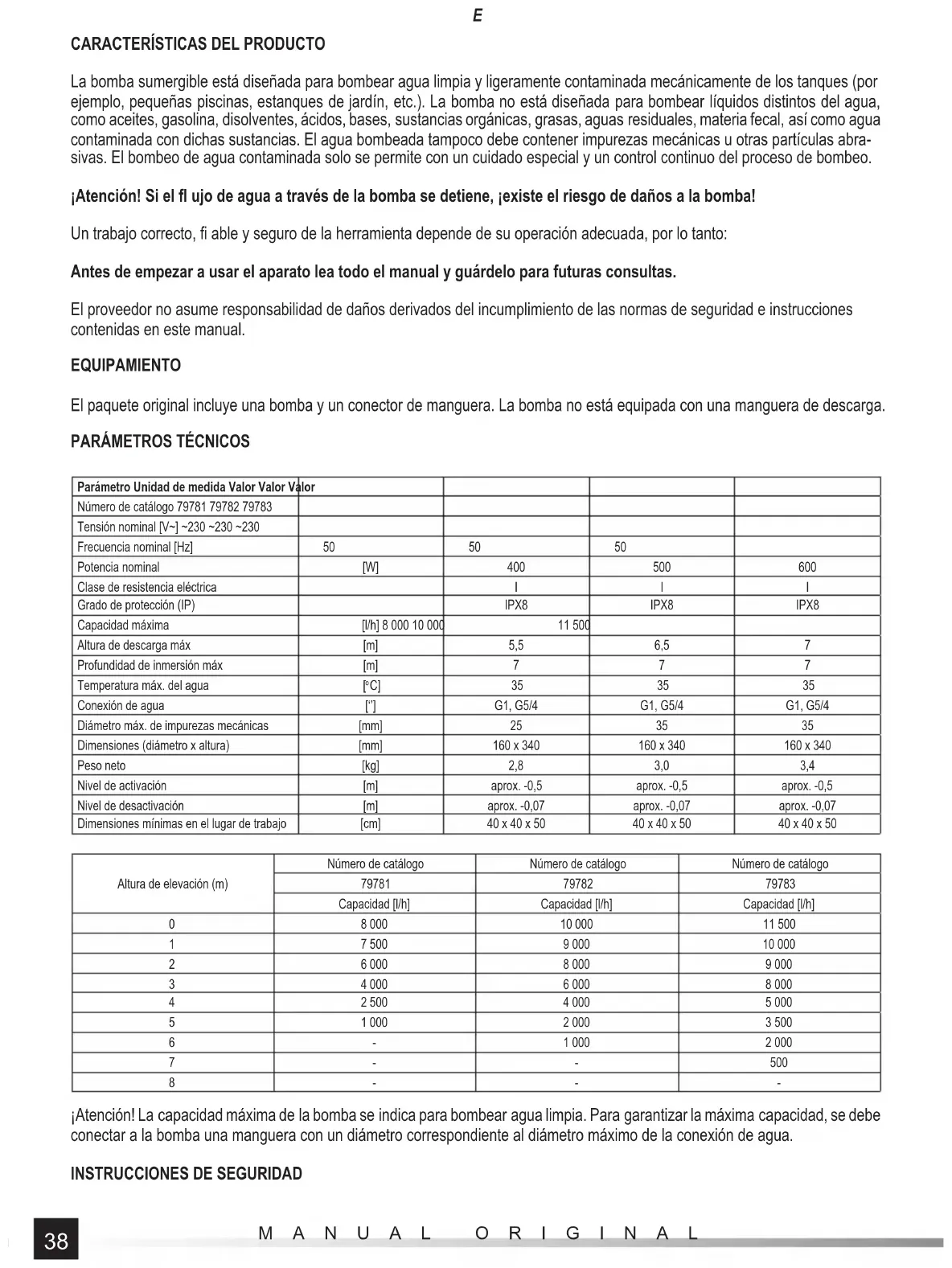

La bomba sumergible está diseñada para bombear agua limpia y ligeramente contaminada mecánicamente de los tanques (por ejemplo, pequeñas piscinas, estanques de jardín, etc.). La bomba no está diseñada para bombear líquidos distintos del agua, como aceites, gasolina, disolventes, ácidos, bases, sustancias orgánicas, grasas, aguas residuales, materia fecal, así como agua contaminada con dichas sustancias. El agua bombeada tampoco debe contener impurezas mecánicas u otras partículas abra- sivas. El bombeo de agua contaminada solo se permite con un cuidado especial y un control continuo del proceso de bombeo. ¡Atención! Si el fl ujo de agua a través de la bomba se detiene, ¡existe el riesgo de daños a la bomba! Un trabajo correcto, fi able y seguro de la herramienta depende de su operación adecuada, por lo tanto: Antes de empezar a usar el aparato lea todo el manual y guárdelo para futuras consultas. El proveedor no asume responsabilidad de daños derivados del incumplimiento de las normas de seguridad e instrucciones contenidas en este manual. EQUIPAMIENTO El paquete original incluye una bomba y un conector de manguera. La bomba no está equipada con una manguera de descarga.

Parámetro Unidad de medida Valor Valor Valor Número de catálogo 79781 79782 79783 Tensión nominal [V~] ~230 ~230 ~230 Frecuencia nominal [Hz] 50 50 50 Potencia nominal [W] 400 500 600 Clase de resistencia eléctrica I I I Grado de protección (IP) IPX8 IPX8 IPX8 Capacidad máxima [l/h] 8 000 10 000 11 500 Altura de descarga máx [m] 5,5 6,5 7 Profundidad de inmersión máx [m] 7 7 7 Temperatura máx. del agua [

C] 35 35 35 Conexión de agua [‘’] G1, G5/4 G1, G5/4 G1, G5/4 Diámetro máx. de impurezas mecánicas [mm] 25 35 35 Dimensiones (diámetro x altura) [mm] 160 x 340 160 x 340 160 x 340 Peso neto [kg] 2,8 3,0 3,4 Nivel de activación [m] aprox. -0,5 aprox. -0,5 aprox. -0,5 Nivel de desactivación [m] aprox. -0,07 aprox. -0,07 aprox. -0,07 Dimensiones mínimas en el lugar de trabajo [cm] 40 x 40 x 50 40 x 40 x 50 40 x 40 x 50 Altura de elevación (m) Número de catálogo Número de catálogo Número de catálogo

8--- ¡Atención! La capacidad máxima de la bomba se indica para bombear agua limpia. Para garantizar la máxima capacidad, se debe conectar a la bomba una manguera con un diámetro correspondiente al diámetro máximo de la conexión de agua.

¡ATENCIÓN! Lea todas las siguientes instrucciones. Su incumplimiento podrá provocar choques eléctricos, incendio o lesiones corporales.

CUMPLA LAS SIGUIENTES INSTRUCCIONES

Recomendaciones de uso del aparato El aparato está destinado únicamente a bombear agua limpia o ligeramente sucia con impurezas mecánicas. Las impurezas mecánicas no deben ser abrasivas y el tamaño de las partículas individuales no debe exceder el tamaño indicado en la tabla de datos técnicos. El aparato no está diseñado para bombear líquidos distintos del agua, como aceites, gasolina, disolventes, ácidos, bases, sustancias orgánicas, grasas, aguas residuales, materia fecal, así como agua contaminada con dichas sustancias. El producto debe estar bajo supervisión en todo momento durante su funcionamiento. No permita que la bomba funcione en seco. Esto hará que la bomba se sobrecaliente, lo que puede dañar la misma y provocar un incendio o una descarga eléctrica. La bomba no debe utilizarse: para bombear agua destinada al consumo humano; para el funcionamiento continuo, por ejemplo, para alimentar una fuente; para bombear agua a una temperatura superior a la especifi cada en la tabla de datos técnicos. Está prohibido reparar, desmontar o modifi car el producto por su propia cuenta. Todas las reparaciones del producto deben ser realizadas por un centro de servicio autorizado. Limpie la bomba solo con un chorro de agua limpia. Este producto no está destinado al uso por niños menores de 8 años de edad o personas con capacidades físicas, mentales o mentales reducidas, o con falta de experiencia o conocimiento del mismo. A menos que sean supervisados o instruidos para usar el producto de una manera segura para que los riesgos inherentes al producto sean comprendidos. Los niños no deberán jugar con el aparato. Los niños no supervisados no deberán hacer limpieza u operaciones de mantenimiento del aparato. Recomendaciones para el transporte y la instalación del producto ¡Aviso! La bomba no debe conectarse a la fuente de alimentación durante la inmersión. El enchufe del cable de alimentación debe estar desconectado de la toma de corriente. La bomba aspira el agua a través de los orifi cios en la base. La bomba se debe sumergir en agua fi jando primero el cable al soporte situado en la parte superior de la carcasa de la misma. No utilice el cable de alimentación para sumergir la bomba. El cable de alimentación no debe ser excesivamente tensado. Si la bomba se baja a un tanque de agua cuyo fondo está contaminado con, por ejemplo, arena o lodo o si el tanque de agua no tiene un fondo duro, asegúrese de que la bomba no se baje hasta el fondo. La bomba que bombeará residuos funcionará de ma- nera menos efi ciente. Además, la contaminación provocará un desgaste más rápido de la bomba. Una contaminación excesiva puede provocar bloqueos en las aberturas de entrada de la bomba, lo que puede causar daños a la misma. Está prohibido sumergir la bomba en depósitos de agua donde haya seres humanos. Si la bomba está sumergida en depósitos de agua de una superfi cie pequeña, por ejemplo, un pozo, las dimensiones mínimas del depósito en el lugar de trabajo de la bomba se indican en la tabla de datos técnicos. La bomba sumergida debe colocarse en posición vertical. Inclinar o volcar la bomba conduce a un mal funcionamiento, reduce la capacidad y puede dañar la misma. Está prohibido taladrar cualquier agujero en el producto, así como realizar cualquier otra modifi cación del producto que no esté descrita en el manual. Mueva el producto agarrando el mango o la carcasa. No mueva el producto tirando del cable de alimentación. Recomendaciones para la conexión del producto a la red eléctrica ¡Aviso! La bomba se alimentará mediante un interruptor diferencial (RCD) con una corriente diferencial nominal no superior a 30 mA. Antes de conectar el producto a la fuente de alimentación, asegúrese de que la tensión, frecuencia y capacidad de la fuente de alimentación corresponden a los valores indicados en la placa de datos del producto. El enchufe debe encajar en la toma de corriente. Está prohibido modifi car el enchufe de cualquier manera. El circuito de red de alimentación del aparato debe estar equipado con un conductor de protección y una protección de por lo menos 16 A. Evite el contacto del cable de alimentación con bordes afi lados, objetos o superfi cies calientes. Cuando el producto está en fun- cionamiento, el cable de alimentación debe estar siempre completamente extendido y su posición debe determinarse de manera que no obstruya el funcionamiento del producto. El cable de alimentación no deberá instalarse de forma que exista riesgo de tropiezo. La toma de corriente debe estar siempre situada de modo que el enchufe del cable de alimentación del producto pueda desenchufarse rápidamente. Siempre tire del cable de alimentación por la carcasa del mismo, nunca por el cable. Si el cable de alimentación o el enchufe están dañados, desconételos inmediatamente de la red eléctrica y póngase en contacto con un centro de servicio autorizado del fabricante para su sustitución. No utilice el producto con un cable de alimentación o enchufe dañados. El cable de alimentación o el enchufe no se pueden reparar y deben sustituirse por nuevos sin defectos si estos componentes están dañados.

OPERACIÓN DE LA UNIDAD40

Conexión de la manguera de salida La salida de agua está equipada con una rosca a la que se debe conectar un conector de manguera. Se pueden utilizar los co- nectores suministrados con la bomba o disponibles por separado. Si se utiliza una manguera con un diámetro interior menor que el diámetro de salida de agua, la capacidad de la bomba disminuirá. El conector incluido en el equipamiento de la bomba tiene la posibilidad de conectar mangueras de diferentes diámetros. Cuando conecte una manguera con un diámetro mayor que el diá- metro más pequeño de la conexión, corte la parte del conector con diámetro más pequeño para no restringir el fl ujo de la bomba. El conector es de plástico, por lo que el corte se puede hacer con un cuchillo afi lado. Tenga cuidado al cortar para evitar lesiones. El conector de la manguera debe atornillarse sin herramientas y con la fuerza sufi ciente para asegurar una conexión hermética. Una fuerza excesiva puede dañar la junta. Arranque y parada de la bomba La bomba no tiene un interruptor convencional. Se activa y se detiene, dependiendo del modelo, mediante un interruptor fl otante o un interruptor ajustable. El interruptor fl otante está conectado a la bomba por medio de un cable eléctrico corto y contiene un elemento móvil dentro del cual se cierra y abre el circuito eléctrico. El fl otador del interruptor se eleva en el agua, lo que provoca el cierre del circuito eléctrico y el arranque de la bomba. Si el nivel del agua desciende hasta tal punto que el fl otador del interruptor sea dirigido hacia arriba con la conexión del cable, la bomba se desconectará. Colocando el cable que conecta el interruptor fl otante con la bomba en el soporte situado en la parte superior de la carcasa de la bomba (II), se „acorta” la parte libre del cable. Esto se puede utilizar para cambiar la altura del nivel de agua, que hará que la bomba se encienda y se apague. Deje el cable sufi cientemente largo entre el soporte y el interruptor para permitir que el interrup- tor cambie de posición libremente. Un cable demasiado corto no permitirá que la bomba se encienda o se apague.

MANTENIMIENTO, TRANSPORTE Y ALMACENAMIENTO

Cuando la bomba termine de funcionar, desconéctela de la fuente de alimentación y retírela del agua. Desconecte la manguera de la salida de la bomba y deje que el agua salga de la bomba por gravedad. Durante esta operación, la bomba debe estar incli- nada en diferentes direcciones. Después de vaciar la bomba, séquela externamente con un paño suave o déjela secar. Si se ha bombeado agua con suciedad, bombee agua limpia hasta que el agua sucia ya no salga de la bomba. La bomba por exterior se puede limpiar mediante un chorro de agua limpia a presión no superior a 0,3 MPa. Cuando limpie la bomba, tenga cuidado de no mojar el enchufe del cable de alimentación. Transporte la bomba vacía y seca. Mueva la bomba agarrando el soporte de la parte superior de la carcasa o la carcasa. Nunca transporte la bomba tirando o colgando del cable de alimentación o del cable que conecta el interruptor fl otante a la bomba. Transporte en un embalaje que protege la bomba del polvo y la suciedad. Almacene la bomba vacía y seca. El agua que queda en la bomba puede congelarse y causar daños a la misma. Almacene la bomba en áreas sombreadas que proporcionen una buena ventilación y que estén protegidas contra el uso no autorizado, especialmente por parte de niños.41
