79782 - Водяной насос Sthor - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно 79782 Sthor в формате PDF.
| Тип продукта | Погружной насос для чистой или слегка загрязненной воды |
| Бренд | Sthor |
| Модель | 79782 |
| Номинальное напряжение | 230 В~ |
| Номинальная частота | 50 Гц |
| Номинальная мощность | 500 Вт |
| Класс электрозащиты | I |
| Степень защиты (IP) | IPX8 |
| Максимальная производительность | 10 000 л/ч |
| Максимальная высота подачи | 6,5 м |
| Максимальная глубина погружения | 7 м |
| Максимальная температура воды | 35 °C |
| Водяное соединение | G1 и G5/4 |
| Максимальный диаметр примесей | 35 мм |
| Габариты (диаметр x высота) | 160 x 340 мм |
| Вес нетто | 3,0 кг |
| Уровень включения | ок. -0,5 м |
| Уровень отключения | ок. -0,07 м |
| Минимальные размеры рабочего места | 40 x 40 x 50 см |
| Комплект поставки | Насос и штуцер для шланга (шланг не входит в комплект) |
| Электробезопасность | Питание через дифференциальный автомат 30 мА |
| Обслуживание | Промыть чистой водой, высушить, не чистить под давлением |
| Хранение | Осушенный, сухой, в защищенном от мороза месте |
Часто задаваемые вопросы - 79782 Sthor
Вопросы пользователей о 79782 Sthor
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Водяной насос в формате PDF бесплатно! Найдите своё руководство 79782 - Sthor и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. 79782 бренда Sthor.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 79782 Sthor
- основание насоса
2.рукоятка - выпускное отверстие воды
- соединение шланга
- поплавковый выключатель
UA
Прочитать инструкцию
Пользоваться защитными очками
Необходимо пользоваться защитными перчатками
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Данный символ обозначает сепективный сбор изношенной электрической и электронной аппаратуры. Изношенные электроустройства – вторичное сырье, в связи с чем запрещается выбрасывать их в корзины с бытовыми отходами, поскольку они содержат вещества, опасные для здоровья и окружающей среды! Мы обращаемся к Вам с просьбой об активной помощи в отрасли экономного использования природных ресурсов и охраны окружающей среды путем передачи изношенного устройства в соответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо обеспечить их вторичное употребление, рециклинг или другие формы возврата.
ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

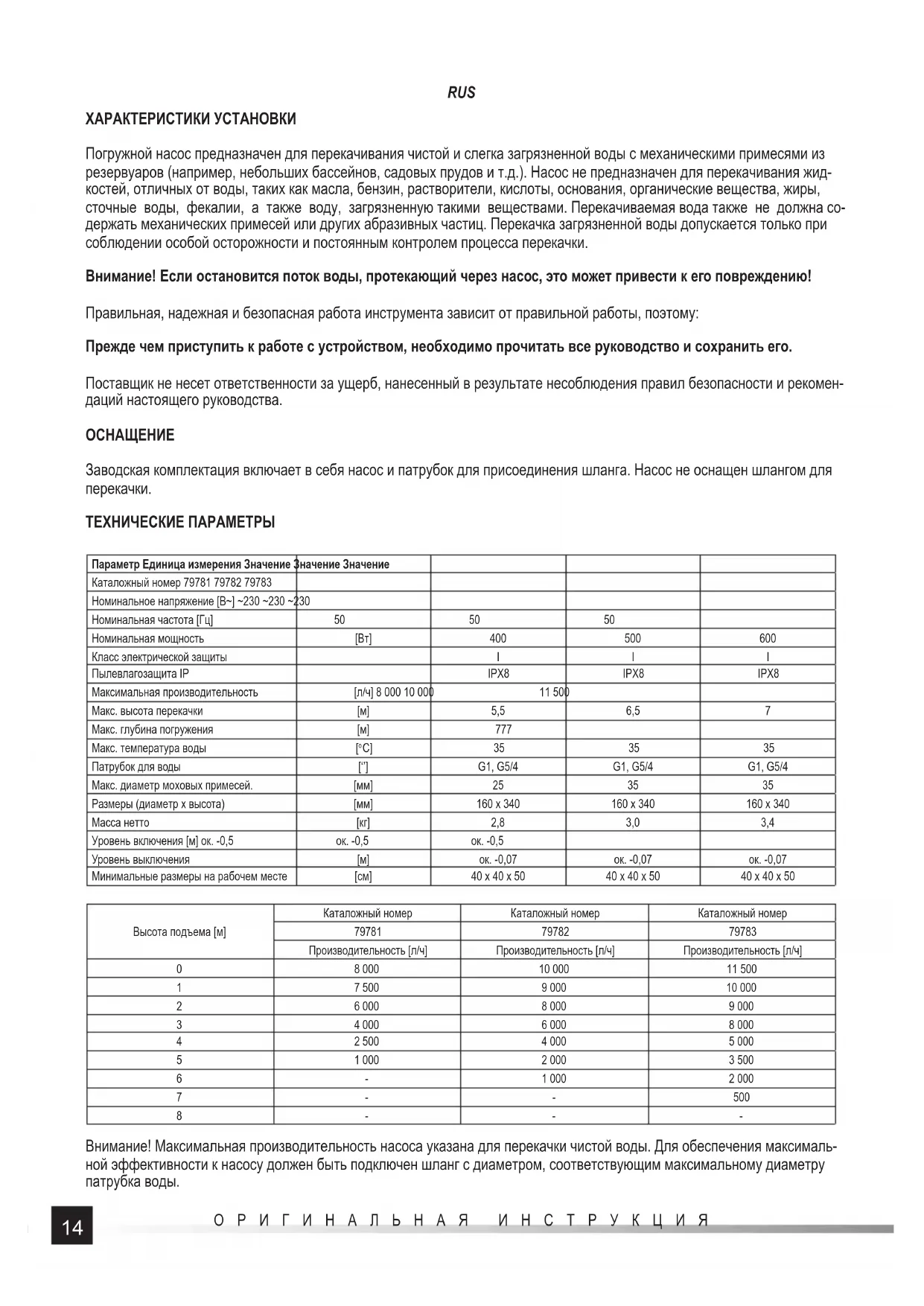

ХАРАКТЕРИСТИКИ УСТАНОВКИ
Погружной насос предназначен для перекачивания чистой и слегка загрязненной воды с механическими примесями из резервуаров (например, небольших бассейнов, садовых прудов и т.д.). Насос не предназначен для перекачивания жидкостей, отличных от воды, таких как масла, бензин, растворители, кислоты, основания, органические вещества, жиры, сточные воды, фекалии, а также воду, загрязненную такими веществами. Перекачиваемая вода также не должна содержать механических примесей или других абразивных частиц. Перекачка загрязненной воды допускается только при соблюдении особой осторожности и постоянным контролем процесса перекачки.
Внимание! Если остановится поток воды, протекающий через насос, это может привести к его повреждению!
Правильная, надежная и безопасная работа инструмента зависит от правильной работы, поэтому:
Прежде чем приступить к работе с устройством, необходимо прочитать все руководство и сохранить его.
Поставщик не несет ответственности за ущерб, нанесенный в результате несоблюдения правил безопасности и рекомендаций настоящего руководства.
ОСНАЩЕНИЕ
Заводская комплектация включает в себя насос и патрубок для присоединения шланга. Насос не оснащен шлангом для перекачки.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр Единица измерения Значение Значение Значение | ||||
| Каталожный номер 79781 79782 79783 | ||||
| Номинальное напряжение [В~] ~230 ~230 ~230 | ||||
| Номинальная частота [Гц] | 50 | 50 | 50 | |
| Номинальная мощность | [Вт] | 400 | 500 | 600 |
| Класс электрической защиты | I | I | I | |
| Пылевлагозащита IP | IPX8 | IPX8 | IPX8 | |
| Максимальная производительность | [л/ч] 8 000 10 000 | 11 500 | ||
| Макс. высота перекачки | [м] | 5,5 | 6,5 | 7 |
| Макс. глубина погружения | [м] | 777 | ||
| Макс. температура воды | [°C] | 35 | 35 | 35 |
| Патрубок для воды | [°] | G1, G5/4 | G1, G5/4 | G1, G5/4 |
| Макс. диаметр моховых примесей. | [мм] | 25 | 35 | 35 |
| Размеры (диаметр х высота) | [мм] | 160 x 340 | 160 x 340 | 160 x 340 |
| Масса нетто | [кг] | 2,8 | 3,0 | 3,4 |
| Уровень включения [м] ок. -0,5 | ок. -0,5 | ок. -0,5 | ||
| Уровень выключения | [м] | ок. -0,07 | ок. -0,07 | ок. -0,07 |
| Минимальные размеры на рабочем месте | [см] | 40 x 40 x 50 | 40 x 40 x 50 | 40 x 40 x 50 |
| Высота подъема [м] | Каталожный номер | Каталожный номер | Каталожный номер |
| 79781 | 79782 | 79783 | |
| Производительность [л/ч] | Производительность [л/ч] | Производительность [л/ч] | |
| 0 | 8 000 | 10 000 | 11 500 |
| 1 | 7 500 | 9 000 | 10 000 |
| 2 | 6 000 | 8 000 | 9 000 |
| 3 | 4 000 | 6 000 | 8 000 |
| 4 | 2 500 | 4 000 | 5 000 |
| 5 | 1 000 | 2 000 | 3 500 |
| 6 | - | 1 000 | 2 000 |
| 7 | - | - | 500 |
| 8 | - | - | - |
Внимание! Максимальная производительность насоса указана для перекачки чистой воды. Для обеспечения максимальной эффективности к насосу должен быть подключен шланг с диаметром, соответствующим максимальному диаметру патрубка воды.
RUS
ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Прочитайте все нижеприведенные инструкции. Их несоблюдение может привести к поражению электрическим током, пожару или к травме.
НЕОБХОДИМО СОБЛЮДАТЬ НИЖЕУКАЗАННЫЕ ИНСТРУКЦИИ
Рекомендации по использованию устройства
Устройство предназначено только для перекачивания чистой или слегка загрязненной воды с механическими примесями.
Механические примеси не должны быть абразивными, а размер отдельных частиц не должен превышать размер, указанный в таблице технических данных. Устройство не предназначено для перекачивания других жидкостей, кроме воды, таких как масла, бензин, растворители, кислоты, щелочи, органические вещества, жиры, сточные воды, фекалии, а также воды, загрязненной такими веществами. Во время работы устройство должно все время находиться под наблюдением.
Не допускайте работы насоса всухую. Это приведет к перегреву насоса, что может вызвать его повреждение и возгорание или поражение электрическим током.
Насос не должен использоваться: для перекачки воды, предназначенной для питья; для непрерывной работы, например, для подачи воды в фонтан; для перекачки воды при температуре выше указанной в таблице технических данных.
Запрещается самостоятельно ремонтировать, разбирать или модифицировать устройство. Все ремонтные работы должны выполняться авторизованным ремонтным центром.
Следует чистить насос только струей чистой воды.
Данное устройство не предназначено для использования детьми младше 8 лет и лицами с ограниченными физическими и умственными способностями, а также лицами с отсутствием опыта и знания оборудования. Это возможно только в случае, если будет обеспечен присмотр или инструктаж, касающийся использования устройства безопасным способом, таким образом, чтобы связанные с этим риски были понятны. Не позволяйте детям играть с устройством. Дети без присмотра не должны выполнять очистку и техническое обслуживание устройства.
Рекомендации по транспортировке и установке устройства
Предупреждение! Запрещается подключать насос к источнику питания во время погружения. Вилка кабеля питания насоса должна быть отключена от розетки.
Насос всасывает воду через отверстия в основании. Насос следует погрузить в воду, предварительно прикрепив кабель к ручке в верхней части корпуса насоса. Не используйте кабель питания для погружения насоса в воду. Кабель питания не может быть сильно натянут.
Если насос опускается в резервуар для воды, дно которого загрязнено, например, песком или шламом, или если резервуар для воды не имеет жесткого дна, следует предохранить насос от опускания на дно. Насос, всасывающий отходы, будет работать менее эффективно. Кроме того, загрязнение приведет к более быстрому износу насоса. Чрезмерное загрязнение может привести к засорению впускных отверстий насоса, что может привести к его повреждению.
Запрещается погружать насос в водные объекты, в которых находятся люди.
Если насос будет погружаться в резервуары с небольшой площадью поверхности, например, в скважину, следует руководствоваться минимальными размерами резервуара на месте работы насоса, приведенными в таблице технических данных.
Погружной насос должен располагаться вертикально. Опрокидывание или наклон насоса приводит к его неправильной работе, снижает производительность и может привести к повреждению насоса.
Запрещается просверливать какие-либо отверстия в в устройстве, а также выполнять любую другую модификацию продукта, не описанную в инструкциях.
Перемещайте изделие, держа за ручку или корпус. Не перемещайте устройство, потягивая за шнур питания.
Рекомендации по подключению устройства к источнику питания
Предупреждение! Питание насоса осуществляется от устройства с дифференциальной токовой защитой с номинальным дифференциальным током не более 30 мА.
Перед подключением устройства к источнику питания убедитесь, что напряжение, частота и эффективность сетевого питания соответствуют значениям на заводской табличке устройства. Вилка должна соответствовать розетке. Любая модификация вилки запрещена.
Электрическая цепь, питающая оборудование, должна быть оснащена защитным проводником и защитой 16 А
Избегайте контакта кабеля питания с острыми краями, горячими предметами и поверхностями. Во время эксплуатации устройства кабель питания всегда должен быть полностью размотан и размещен так, чтобы он не препятствовал работе с устройством. Размещение кабеля питания не должно вызывать риска спотыкания. Сетевая розетка должна располагаться в месте, в котором всегда есть возможность быстро отсоединить вилку кабеля питания устройства. При отсоединении вилки кабеля питания всегда тяните за корпус вилки, никогда не тяните за кабель.
Если кабель питания или вилка повреждены, немедленно отключите устройство от сети и обратитесь в авторизованный сервисный центр производителя для замены. Не используйте устройство с поврежденным кабелем питания или вилкой.
Кабель питания или вилку нельзя ремонтировать, в случае повреждения этих элементов замените их новыми, не имеющими дефектов.
RUS
ЭКСПЛУАТАЦИЯ УСТРОЙСТВА
Подключение сливного шланга
Выпускное отверстие воды оснащено резьбой, к которой необходимо подсоединить патрубок шланга. Можно использовать разъемы, входящие в комплект поставки насоса или поставляемые отдельно. Если используется шланг с внутренним диаметром меньше, чем диаметр выпуска воды, производительность насоса будет снижаться. Патрубок, входящий в комплект поставки насосного оборудования, имеет возможность подключения шлангов различных диаметров. При подключении шланга с диаметром, превышающим наименьший диаметр патрубка, следует отрезать часть патрубка с меньшим диаметром, чтобы не ограничивать поток воды через насос. Патрубок изготовлен из пластика, поэтому разрез можно выполнять острым ножом. Будьте осторожны при резке, чтобы избежать травм.
Патрубок шланга должен быть привинчен без инструментов с достаточной силой для обеспечения плотного соединения.
Чрезмерное усилие может повредить прокладку.
Запуск и остановка насоса
У насоса нет традиционного выключателя. Он активируется и останавливается, в зависимости от модели, поплавковым или регулируемым выключателем.
Поплавковый выключатель подключается к насосу с помощью короткого электрического кабеля и содержит подвижный элемент, внутри которого замыкается и размыкается электрическая цепь. Поплавок переключателя поднимается в воде, что приводит к замыканию электрической цепи и запуску насоса. Если уровень воды упадет до такой степени, что поплавок выключателя будет направлен кабельным соединением вверх, насос выключится.
При размещении кабеля, соединяющего поплавковый выключатель с насосом в ручке в верхней части корпуса насоса (II), «укорачивается» свободная часть кабеля. Это можно использовать для изменения высоты уровня воды, что приведет к включению и выключению насоса. Следует оставить кабели между ручкой и выключателем достаточно длинными, чтобы позволить выключателю свободно менять положение. Слишком короткий отрезок не позволит включить или выключить насос.
ТЕХНИЧЕСКИЙ УХОД, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
По окончании работы насоса отключите его от электросети и выньте из воды. Отсоедините шланг от выпускного отверстия насоса и дайте воде выйти из насоса под действием силы тяжести. Во время этой операции насос следует наклонять в разные стороны. После опорожнения насоса высушите его снаружи мягкой тканью или дайте высохнуть. Если перекачивалась вода с грязью, перекачивайте чистую воду до тех пор, пока грязная вода не перестанет выходить из насоса. Снаружи насос можно очистить струей чистой воды под давлением не более 0,3 МПа. При очистке насоса будьте осторожны, вилка шнура питания не может намокнуть.
Транспортируйте опорожненный и высушенный насос. Перенося насос, возьмитесь за ручку сверху корпуса или за корпус. Никогда не транспортируйте насос, потягивая или подвешивая его за кабель питания или кабель, соединяющий поплавковый выключатель с насосом. Транспортируйте в упаковке, защищающей насос от пыли и грязи.
Храните опорожненный и высушенный насос. Оставшаяся в насосе вода может замерзнуть и повредить насос. Храните насос в затененных помещениях, обеспечивающих хорошую вентиляцию, защищенных от несанкционированного использования, особенно детьми.
