79782 - Wasserpumpe Sthor - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts 79782 Sthor als PDF.
| Produkttyp | Tauchpumpe für klares oder leicht verschmutztes Wasser |
| Marke | Sthor |
| Modell | 79782 |
| Nennspannung | 230 V~ |
| Nennfrequenz | 50 Hz |
| Nennleistung | 500 W |
| Elektrische Schutzklasse | I |
| Schutzart (IP) | IPX8 |
| Maximale Förderleistung | 10 000 l/h |
| Maximale Förderhöhe | 6,5 m |
| Maximale Eintauchtiefe | 7 m |
| Maximale Wassertemperatur | 35 °C |
| Wasseranschluss | G1 und G5/4 |
| Maximaler Schmutzpartikeldurchmesser | 35 mm |
| Abmessungen (Durchmesser x Höhe) | 160 x 340 mm |
| Nettogewicht | 3,0 kg |
| Einschaltniveau | ca. -0,5 m |
| Ausschaltniveau | ca. -0,07 m |
| Mindestabmessungen Arbeitsort | 40 x 40 x 50 cm |
| Lieferumfang | Pumpe und Schlauchanschluss (Schlauch nicht im Lieferumfang) |
| Elektrische Sicherheit | Stromversorgung über FI-Schutzschalter 30 mA |
| Wartung | Mit klarem Wasser spülen, trocknen, nicht unter Druck reinigen |
| Lagerung | Entleert, trocken, frostfrei |
Häufig gestellte Fragen - 79782 Sthor
Benutzerfragen zu 79782 Sthor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wasserpumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch 79782 - Sthor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 79782 von der Marke Sthor.
BEDIENUNGSANLEITUNG 79782 Sthor
- Pumpensockel
- Haltegriff
- Wasserauslauf
- Schlauchanschluss
- Schwimmschalter
RUS
Bedienungsanleitung durchgelesen
Schutzhandschuhe verwenden
Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundärrohstoffe – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.

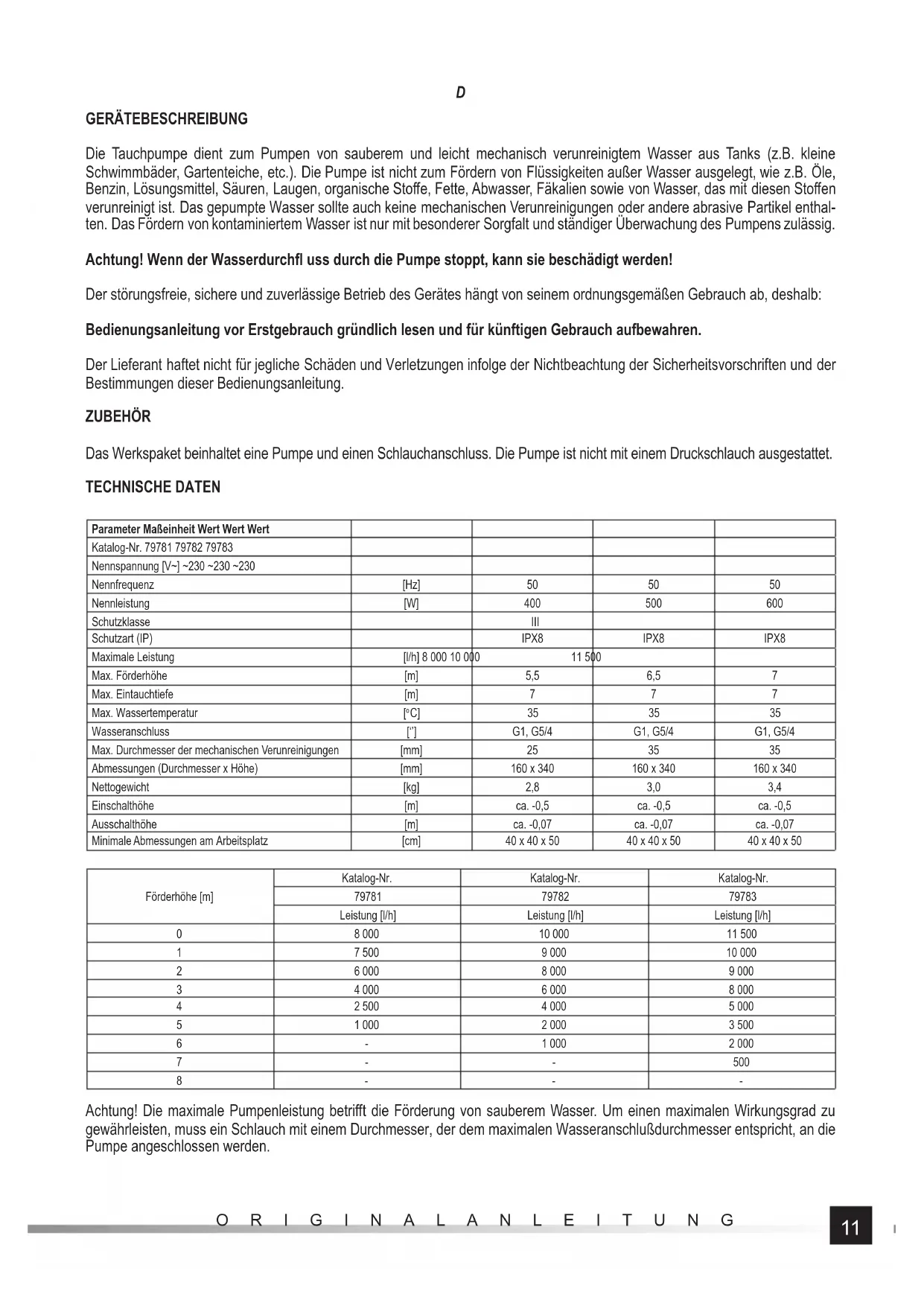

Die Tauchpumpe dient zum Pumpen von sauberem und leicht mechanisch verunreinigtem Wasser aus Tanks (z.B. kleine Schwimmbäder, Gartenteiche, etc.). Die Pumpe ist nicht zum Fördern von Flüssigkeiten außer Wasser ausgelegt, wie z.B. Öle, Benzin, Lösungsmittel, Säuren, Laugen, organische Stoffe, Fette, Abwasser, Fäkalien sowie von Wasser, das mit diesen Stoffen verunreinigt ist. Das gepumpte Wasser sollte auch keine mechanischen Verunreinigungen oder andere abrasive Partikel enthalten. Das Fördern von kontaminiertem Wasser ist nur mit besonderer Sorgfalt und ständiger Überwachung des Pumpens zulässig.
Achtung! Wenn der Wasserdurchfl uss durch die Pumpe stoppt, kann sie beschädigt werden!
Der störungsfreie, sichere und zuverlässige Betrieb des Gerätes hängt von seinem ordnungsgemäßen Gebrauch ab, deshalb:
Bedienungsanleitung vor Erstgebrauch gründlich lesen und für künftigen Gebrauch aufbewahren.
Der Lieferant haftet nicht für jegliche Schäden und Verletzungen infolge der Nichtbeachtung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung.
ZUBEHÖR
Das Werkspaket beinhaltet eine Pumpe und einen Schlauchanschluss. Die Pumpe ist nicht mit einem Druckschlauch ausgestattet.
TECHNISCHE DATEN
| Parameter Maßeinheit Wert Wert Wert | ||||
| Katalog-Nr. 79781 79782 79783 | ||||
| Nennspannung [V~] ~230 ~230 ~230 | ||||
| Nennfrequenz | [Hz] | 50 | 50 | 50 |
| Nennleistung | [W] | 400 | 500 | 600 |
| Schutzklasse | III | |||
| Schutzart (IP) | IPX8 | IPX8 | IPX8 | |
| Maximale Leistung | [l/h] 8 000 10 000 | 11 500 | ||
| Max. Förderhöhe | [m] | 5,5 | 6,5 | 7 |
| Max. Eintauchtiefe | [m] | 7 | 7 | 7 |
| Max. Wassertemperatur | [°C] | 35 | 35 | 35 |
| Wasseranschluss | [°] | G1, G5/4 | G1, G5/4 | G1, G5/4 |
| Max. Durchmesser der mechanischen Verunreinigungen | [mm] | 25 | 35 | 35 |
| Abmessungen (Durchmesser x Höhe) | [mm] | 160 x 340 | 160 x 340 | 160 x 340 |
| Nettogewicht | [kg] | 2,8 | 3,0 | 3,4 |
| Einschalthöhe | [m] | ca. -0,5 | ca. -0,5 | ca. -0,5 |
| Ausschalthöhe | [m] | ca. -0,07 | ca. -0,07 | ca. -0,07 |
| Minimale Abmessungen am Arbeitsplatz | [cm] | 40 x 40 x 50 | 40 x 40 x 50 | 40 x 40 x 50 |
| Förderhöhe [m] | Katalog-Nr. | Katalog-Nr. | Katalog-Nr. |
| 79781 | 79782 | 79783 | |
| Leistung [l/h] | Leistung [l/h] | Leistung [l/h] | |
| 0 | 8 000 | 10 000 | 11 500 |
| 1 | 7 500 | 9 000 | 10 000 |
| 2 | 6 000 | 8 000 | 9 000 |
| 3 | 4 000 | 6 000 | 8 000 |
| 4 | 2 500 | 4 000 | 5 000 |
| 5 | 1 000 | 2 000 | 3 500 |
| 6 | - | 1 000 | 2 000 |
| 7 | - | - | 500 |
| 8 | - | - | - |
Achtung! Die maximale Pumpenleistung betrifft die Förderung von sauberem Wasser. Um einen maximalen Wirkungsgrad zu gewährleisten, muss ein Schlauch mit einem Durchmesser, der dem maximalen Wasseranschlußdurchmesser entspricht, an die Pumpe angeschlossen werden.
SICHERHEITSHINWEISE
ACHTUNG! Lesen Sie alle folgenden Anweisungen durch. Die Nichtbeachtung dieser Hinweise kann zu einem Stromschlag, Brand oder zu Verletzungen führen.
BERÜCKSICHTIGEN SIE FOLGENDE ANWEISUNGEN
Hinweise zum Gerätegebrauch
Das Gerät ist nur zum Pumpen von sauberem oder leicht mit mechanischen Verunreinigungen verschmutztem Wasser bestimmt. Mechanische Verunreinigungen dürfen nicht abrasiv sein und die Größe der einzelnen Partikel darf die in der Tabelle der technischen Daten angegebene Größe nicht überschreiten. Das Gerät ist nicht zum Fördern anderer Flüssigkeiten als Wasser bestimmt, wie z.B. Öle, Benzin, Lösungsmittel, Säuren, Laugen, organische Stoffe, Fette, Abwasser, Fäkalien sowie mit diesen Stoffen verunreinigtes Wasser. Das Produkt muss während des Betriebs stets unter Aufsicht gehalten werden. Lassen Sie die Pumpe nicht trocken laufen. Dies führt zu einer Überhitzung der Pumpe, die die Pumpe beschädigen und Ursache für Brände oder Stromschläge sein kann.
Die Pumpe darf nicht verwendet werden: zum Pumpen von Trinkwasser; für den Dauerbetrieb, z.B. zur Versorgung eines Springbrunnens; zum Pumpen von Wasser bei einer höheren Temperatur als der in der technischen Datentabelle angegebenen.
Es ist verboten, das Produkt selbst zu reparieren, zu zerlegen oder zu modifizieren. Alle Reparaturen am Produkt müssen von einer autorisierten Servicestelle durchgeführt werden.
Reinigen Sie die Pumpe nur mit einem sauberen Wasserstrahl.
Dieses Produkt ist nicht für den Gebrauch durch Kinder unter 8 Jahren oder Personen mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung oder Kenntnis der Ausrüstung bestimmt. Es sei denn, sie werden beaufsichtigt oder angewiesen, das Produkt sicher zu verwenden, damit die damit verbundenen Risiken verstanden werden können. Kinder dürfen nicht mit dem Gerät spielen. Kinder sollten ohne Aufsicht das Gerät nicht reinigen oder warten.
Empfehlungen zum Transport und zur Installation des Produktes
Warnung! Die Pumpe darf während des Eintauchens nicht an die Stromversorgung angeschlossen werden. Der Netzstecker muss aus der Wandsteckdose gezogen sein.
Die Pumpe saugt das Wasser durch Off nungen im Boden an. Die Pumpe sollte in Wasser getaucht werden, indem zuerst ein Seil an der Halterung auf der Oberseite des Pumpengehäuses befestigt wird. Verwenden Sie nicht das Netzkabel, um die Pumpe unter Wasser zu einzutauchen. Das Netzkabel darf nicht zu straff gespannt sein.
Wenn die Pumpe in einen Wassertank abgesenkt wird, dessen Boden z.B. mit Sand oder Schlamm verunreinigt ist, oder wenn der Wassertank keinen harten Boden hat, achten Sie darauf, dass die Pumpe nicht auf den Boden abgesenkt wird. Die Pumpe, die Verunreinigungen ansaugt, arbeitet weniger effizient. Darüber hinaus führen Verunreinigung zu einem schnelleren Verschleiß der Pumpe. Übermäßige Verunreinigungen können zu Verstopfungen in den Einlassöff nungen der Pumpe führen, die zu Schäden an der Pumpe führen können.
Es ist verboten, die Pumpe in Wasserbehältnisse mit sich darin befi ndenden Menschen einzutauchen.
Wird die Pumpe in Wassertanks mit geringer Oberfl ä che, z.B. einen Brunnen, eingetaucht, sind die Mindestabmessungen der Wasserbehältnisse für den Pumpeneinsatz in der technischen Datentabelle angegeben.
Die Tauchpumpe muss senkrecht stehen. Das Kippen oder Umfallen der Pumpe führt zu Fehlfunktionen, beeinträchtigt die Leistung und kann die Pumpe beschädigen.
Löcher in das Produkt zu bohren, sowie jede andere Modifikation des Produkts, die nicht in der Bedienungsanleitung beschrieben ist, ist verboten.
Tragen Sie das Produkt, indem Sie den Griff oder das Gehäuse greifen. Tragen Sie das Gerät nicht durch Ziehen am Netzkabel.
Empfehlungen für den Anschluss des Produkts an das Stromnetz
Warnung! Die Pumpe muss von einem Fehlerstromschutzschalter (RCD) mit einem Bemessungsdiff erenzstrom von nicht mehr als 30 mA versorgt werden.
Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Spannung, Frequenz und Kapazität des Netzteils mit den auf dem Typenschild angegebenen Werten übereinstimmen. Der Stecker muss in die Steckdose passen. Es ist verboten, den Stecker in irgendeiner Weise zu verändern.
Der Netzkreis muss mit einem Schutzleiter und einem Schutz von mindestens 16 A ausgestattet sein.
Vermeiden Sie den Kontakt des Netzkabels mit scharfen Kanten, heißen Gegenständen oder Oberfl ächen. Wenn das Produkt in Betrieb ist, muss das Netzkabel immer vollständig ausgerollt sein und seine Position so festgelegt werden, dass der Betrieb des Produkts nicht behindert wird. Das Netzkabel darf nicht so verlegt werden, dass eine Stolpergefahr besteht. Die Steckdose sollte immer so angeordnet sein, dass der Stecker des Netzkabels des Geräts schnell gezogen werden kann. Ziehen Sie das Netzkabel immer am Steckergehäuse, niemals am Kabel.
Wenn das Netzkabel oder der Stecker beschädigt ist, ziehen Sie sofort den Netzstecker und wenden Sie sich zum Austausch an eine autorisierte Servicestelle des Herstellers. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder Stecker. Das Netzkabel oder der Stecker kann nicht repariert werden und muss bei Beschädigung dieser Komponenten durch ein fehlerfreies neues ersetzt werden.
BEDIENUNG DES GERÄTES
Anschluss des Auslaufschlauchs
Der Wasserauslass ist mit einem Gewinde versehen, an das ein Schlauch angeschlossen werden sollte. Sie können die mit der Pumpe gelieferten oder separat erhältlichen Anschlüsse verwenden. Wenn ein Schlauch mit einem kleineren Innendurchmesser als dem Wasseraustrittsdurchmesser verwendet wird, verringert sich die Pumpenleistung. Die in der Pumpenausrüstung enthaltene Kupplung hat die Möglichkeit, Schläuche mit unterschiedlichen Durchmessern anzuschließen. Wenn Sie einen Schlauch mit einem Durchmesser größer als der kleinste Durchmesser der Verbindung anschließen, schneiden Sie den Teil mit dem kleineren Durchmesser der Verbindung ab, um den Durchfluss der Pumpe nicht zu beeinträchtigen. Der Anschluss ist aus Kunststoff, so dass der Schnitt mit einem scharfen Messer erfolgen kann. Seien Sie beim Schneiden vorsichtig, um Verletzungen zu vermeiden. Der Schlauchanschluss muss werkzeuglos mit ausreichender Kraft angeschraubt werden, um eine dichte Verbindung zu gewährleisten. Übermäßige Kräfte können die Dichtung beschädigen.
Gerät ein- und ausschalten
Die Pumpe verfügt nicht über einen herkömmlichen Schalter. Sie wird je nach Modell durch einen Schwimmerschalter oder einen verstellbaren Schalter aktiviert und gestoppt.
Der Schwimmerschalter ist über ein kurzes Stromkabel mit der Pumpe verbunden und enthält ein bewegliches Element, das den Stromkreis schließt und öffnet. Der Schwimmer des Schalters wird im Wasser angehoben, wodurch sich der Stromkreis schließt und die Pumpe startet. Fällt der Wasserstand so weit, dass der Schwimmschalter mit dem Kabelanschluss nach oben gerichtet wird, so schaltet die Pumpe aus.
Durch Verlegen des Kabels, das den Schwimmerschalter mit der Pumpe verbindet, in der Halterung oben auf dem Pumpengehäuse (II) wird der freie Teil des Kabels „gekürzt“. Hiermit kann die Höhe des Wasserspiegels geändert werden, der die Pumpe ein- und ausgeschaltet. Lassen Sie die Kabel zwischen Griff und Schalter so lang, dass der Schalter die Position frei wechseln kann. Eine zu kurze Entfernung ermöglicht kein Ein- und Ausschalten der Pumpe.
WARTUNG, TRANSPORT UND LAGERUNG
Wenn die Pumpe ihre Arbeit beendet hat, trennen Sie sie von der Stromversorgung und nehmen Sie sie aus dem Wasser heraus. Trennen Sie den Schlauch vom Pumpenausgang und lassen Sie das Wasser durch Schwerkraft aus der Pumpe fließen. Während dieses Vorgangs muss die Pumpe in verschiedene Richtungen geneigt werden. Nach dem Entleeren der Pumpe trocknen Sie diese von außen mit einem weichen Tuch oder lassen Sie sie trocknen. Wenn Wasser mit Schmutz gepumpt wurde, pumpen Sie sauberes Wasser, bis das Schmutzwasser nicht mehr aus der Pumpe kommt. Reinigen Sie die Pumpe von außen mit einem Wasserstrahl mit einem Druck von nicht mehr als 0,3 MPa. Achten Sie beim Reinigen der Pumpe darauf, dass der Stecker des Netzkabels nicht nass wird.
Transportieren Sie die Pumpe entleert und getrocknet. Tragen Sie sie, indem Sie den Griff auf der Oberseite des Gehäuses oder am Gehäuse greifen. Transportieren Sie die Pumpe niemals durch Ziehen oder Aufhängen am Netzkabel oder am Kabel, das den Schwimmerschalter mit der Pumpe verbindet. Transportieren Sie die Pumpe in einer Verpackung, die sie vor Staub und Schmutz schützt.
Lagern Sie die Pumpe wasserfrei und trocken. Das in der Pumpe verbleibende Wasser kann gefrieren und zu Schäden an der Pumpe führen. Lagern Sie die Pumpe an schattigen Orten, mit einer guten Belüftung und vor unbefugter Benutzung, insbesondere durch Kinder, geschützt.
