| Produkta veids | Iegremdējamais sūknis tīram vai viegli piesārņotam ūdenim |
| Zīmols | Sthor |
| Modelis | 79782 |
| Nominālais spriegums | 230 V~ |
| Nominālā frekvence | 50 Hz |
| Nominālā jauda | 500 W |
| Elektriskās aizsardzības klase | I |
| Aizsardzības indekss (IP) | IPX8 |
| Maksimālā jauda | 10 000 l/h |
| Maksimālais sūknēšanas augstums | 6,5 m |
| Maksimālais iegremdēšanas dziļums | 7 m |
| Maksimālā ūdens temperatūra | 35 °C |
| Ūdens pieslēgums | G1 un G5/4 |
| Maksimālais piemaisījumu diametrs | 35 mm |
| Izmēri (diametrs x augstums) | 160 x 340 mm |
| Neto svars | 3,0 kg |
| Ieslēgšanas līmenis | apm. -0,5 m |
| Izslēgšanas līmenis | apm. -0,07 m |
| Minimālie darba vietas izmēri | 40 x 40 x 50 cm |
| Piegādātais aprīkojums | Sūknis un caurules savienotājs (caurule nav iekļauta) |
| Elektriskā drošība | Barošana caur 30 mA diferenciālo slēdzi |
| Apkope | Izskalot ar tīru ūdeni, nosusināt, netīrīt ar spiedienu |
| Uzglabāšana | Bez ūdens, sauss, sargāts no sala |
Bieži uzdotie jautājumi - 79782 Sthor
Lietotāju jautājumi par 79782 Sthor
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Ūdens sūknis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu 79782 - Sthor un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. 79782 zīmola Sthor.
LIETOŠANAS INSTRUKCIJA 79782 Sthor
- sūkna pamatne
- rokturis
- ūdens izeja
- šlūtenes pieslēgums
- pludinslēdzis
CZ
Jālieto drošības brilles
Lietot aizsardzības cimdus
Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakal citā formā.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
legremdējamais sūknis ir paredzēts tīra un mehāniski viegli piesārṇota ūdens sūknēšanai no ūdenstilpēm (piemēram, nelieliem baseiniem, dārza dīkiem u. tml.). Sūknis nav paredzēts citu škidrumu, kas nav ūdens, piemēram, eļļu, benzīnu, škīdinātāju, skābju, sārmu, organisko vielu, tauku, notekūdeņu, fekāliju, un ar šīm vielām piesārṇota ūdens sūknēšanai. Sūknētais ūdens nedrīkst ari saturēt mehāniskos piesārṇojumus vai citas abrazīvas daļinas. Piesārṇotā ūdens sūknēšana ir pieļaujama, tikai ievērojot īpašu piesardzību un pastāvīgu sūknēšanas procesa kontroli.
Uzmanību! Ūdens plūsmas sūknī pārtraukšana rada tā bojāšanas risku!
Pareiza, uzticama un droša instrumenta darbība ir atkarīga no tā pareizas ekspluatācijas, tāpēc:
pirms sāciet lietot ierīci, izlasiet visu instrukciju un saglabājiet to.
Piegādātājs neatbild par kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus.
APRĪKOJUMS
Originālajā iepakojumā ietilpst sūknis un savienojums šlūtenes nostiprināšanai. Sūknis nav aprīkots ar sūknēšanas šlūteni.

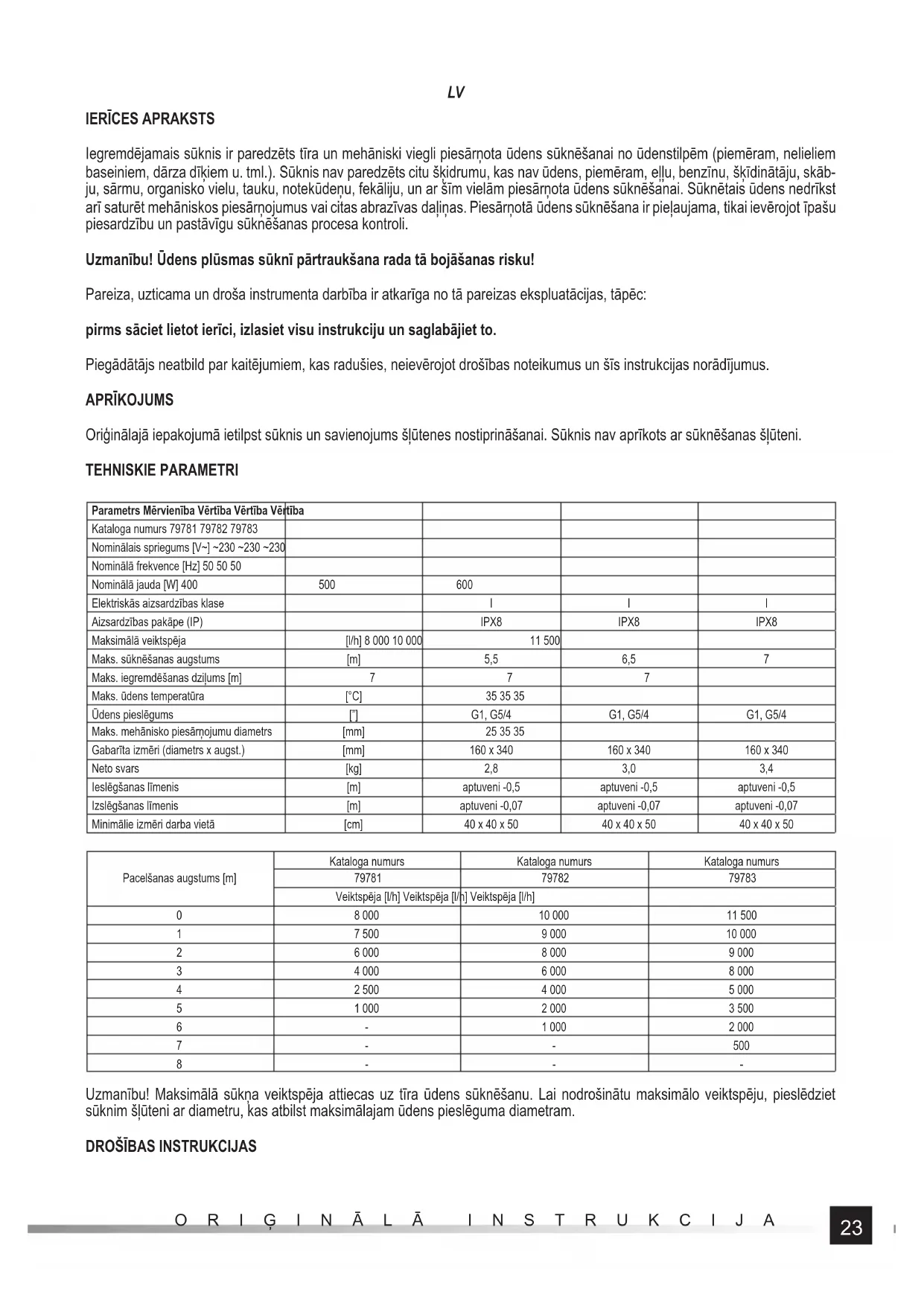

TEHNISKIE PARAMETRI
| Parametrs Mērvienība Vērtība Vērtība Vērtība | ||||
| Kataloga numurs 79781 79782 79783 | ||||
| Nominālais spriegums [V~] ~230 ~230 ~230 | ||||
| Nominālā frekvence [Hz] 50 50 50 | ||||
| Nominālā jauda [W] 400 | 500 | 600 | ||
| Elektriskās aizsardzības klase | I | I | I | |
| Aizsardzības pakāpe (IP) | IPX8 | IPX8 | IPX8 | |
| Maksimālā veiktspēja | [l/h] 8 000 10 000 | 11 500 | ||
| Maks. sūknēšanas augstums | [m] | 5,5 | 6,5 | 7 |
| Maks. iegremdēšanas dzilums [m] | 7 | 7 | 7 | |
| Maks. ūdens temperatūra | [°C] | 35 35 35 | ||
| Ūdens pieslēgums | ["] | G1, G5/4 | G1, G5/4 | G1, G5/4 |
| Maks. mehānisko piesārņojumu diamets | [mm] | 25 35 35 | ||
| Gabarīta izmēri (diamets x augst.) | [mm] | 160 x 340 | 160 x 340 | 160 x 340 |
| Neto svars | [kg] | 2,8 | 3,0 | 3,4 |
| leslēgšanas līmenis | [m] | aptuveni -0,5 | aptuveni -0,5 | aptuveni -0,5 |
| Izslēgšanas līmenis | [m] | aptuveni -0,07 | aptuveni -0,07 | aptuveni -0,07 |
| Minimālie izmēri darba vietā | [cm] | 40 x 40 x 50 | 40 x 40 x 50 | 40 x 40 x 50 |
| Pacelšanas augstums [m] | Kataloga numurs | Kataloga numurs | Kataloga numurs |
| 79781 | 79782 | 79783 | |
| Veiktspēja [l/h] Veiktspēja [l/h] Veiktspēja [l/h] | |||
| 0 | 8 000 | 10 000 | 11 500 |
| 1 | 7 500 | 9 000 | 10 000 |
| 2 | 6 000 | 8 000 | 9 000 |
| 3 | 4 000 | 6 000 | 8 000 |
| 4 | 2 500 | 4 000 | 5 000 |
| 5 | 1 000 | 2 000 | 3 500 |
| 6 | - | 1 000 | 2 000 |
| 7 | - | - | 500 |
| 8 | - | - | - |
Uzmanību! Maksimālā sūkņa veiktspēja attiecas uz tīra ūdens sūknēšanu. Lai nodrošinātu maksimālo veiktspēju, pieslēdziet sūknim šlūteni ar diametru, kas atbilst maksimālajam ūdens pieslēguma diametram.
DROŠĪBAS INSTRUKCIJAS
LV
UZMANĪBU! Izlasiet visas tālāk sniegtās instrukcijas. To neievērošana var novest pie elektrošoka, ugunsgrēka vai traumām.
IEVĒROJIET TĀLĀK SNIEGTĀS INSTRUKCIJAS
Norādījumi par ierīces lietošanu
Ierīce ir paredzēta tikai tīra vai viegli mehāniski piesārṇota ūdens sūknēšanai. Mehāniskie piesārṇojumi nedrīkst būt abrazīvi, atsevišku piesārṇojumu daļinu izmērs nedrīkst pārsniegt lielumu, kas norādīts tabulā ar tehniskajiem datiem. Ierīce nav paredzēta citu šķidrumu, kas nav ūdens, piemēram, ellu, benzīnu, šķīdinātāju, skābju, sārmu, organisko vielu, tauku, notekūdeņu, fekāliju, un ar šīm vielām piesārṇota ūdens sūknēšanai. Ierīces darbības laikā tai ir visu laiku jāatrodas uzraudzībā. Nepielaujiet situāciju, kad sūknis strādā sausā režīmā. Tas noved pie sūkņa pārkaršanas, kas var klūt pat tā bojāšanas, ugunsgrēka vai elektrošoka iemeslu.
Sūkni nedrīkst izmantot dzeramā ūdens sūknēšanai; nepārtrauktai darbībai, piemēram, ūdens cirkulācijas strūklakās nodrošināšanai; ūdens ar temperatūru, kas augstāka par tabulā ar tehniskajiem datiem norādīto, sūknēšanai.
Ierīci nedrīkst patstāvīgi remontēt, demontēt vai modificēt. Visi ierīces remonti ir jāveic autorizētajā servisa centrā.
Tīriet sūkni tikai ar tīra ūdens strūklu.
lerīce nav paredzēta lietošanai bērniem, kas ir jaunāki par 8 gadiem, un cilvēkiem ar samazinātām fiziskām un garīgām spējām vai bez pieredzes un zināšanām par ierīci, ja vien viņi neatrodas uzraudzībā vai nav instruēti par ierīces lietošanu drošā veidā tā, lai saistīti ar to riski būtu saprotami. Bērni nedrīkst rotaļāties ar produktu. Bērni bez uzraudzības nedrīkst veikt produkta tīrīšanu un tehnisko apkopi.
Norādījumi par ierīces transportēšanu un uzstādīšanu
Brīdinājums! legremdēšanas laikā sūknis nedrīkst būt pieslēgts barošanas avotam. Sūkņa barošanas kabeļa kontaktdakšai ir jābūt atslēgtai no elektrotīkla kontaktligzdas.
Sūknis iesūc ūdeni caur atverēm pamatnē. legremdējiet sūkni ūdenī, iepriekš piesienot trosi pie turētāja sūkņa korpusa augšējā dalā. Sūkņa iegremdēšanai nedrīkst izmantot barošanas kabeli. Barošanas kabelis nedrīkst būt pārāk nosprięgots.
Ja sūknis tiek nolaists ūdenstilpē, kuras dibens ir piesārnots, piemēram, ar smiltīm vai dūnām, vai ūdenstilpei nav cieta dibena, pievērsiet uzmanību tam, lai nenolaistu sūkni līdz pašam dibenam. Netīrumu iesūkšanas gadījumā sūknis darbojas mazāk efektīvi. Netīrumi noved arī pie ātrākas sūkņa nodilšanas. Lieki netīrumi var novest pie sūkņa ieejas atveru aizsprostošanas, kas var klūt par sūkņa bojāšanas iemeslu.
Sūkni nedrīkst iegremdēt ūdenstilpēs, kur atrodas cilvēki.
Ja sūknis tiek iegremdēts ūdenstilpēs ar nelielu platību, piemēram, akās, minimālie ūdenstilpes izmēri sūkņa darba vietā ir norādīti tabulā ar tehniskajiem datiem.
legremdētajam sūknim ir jābūt uzstādītam vertikāli. Sūkņa noliekšana vai apgāšanās noved pie tā nepareizas darbības, samazina veiktspēju un var novest pie sūkna bojāšanas.
lericē nedrīkst urbt nekādus caurumus, nedrīkst arī veikt nekādas ierīces modifikācijas, kas nav aprakstītas instrukcijā.
Pārnesiet ierīci, turot to aiz roktura vai korpusa. Nepārvietojiet ierīci, velkot to aiz barošanas kabela.
Norādījumi par ierīces pieslēgšanu barošanas avotam
Brīdinājums! Sūknim ir jābūt barotam ar diferenciālās strāvas automātslēdzi (RCD) ar nominālo strāvu, kas nepārsniedz 30 mA. Pirms ierīces pieslēgšanas barošanas avotam pārliecinieties, ka barošanas tīkla spriegums, frekvence un veiktspēja atbilst vērtībām, kas norādītas ierīces datu plāksnītē. Kontaktdakšai ir jābūt piemērotai kontaktligzdai. Kontaktdakšu nedrīkst nekādā veidā modifi cēt.
lerīces barošanas tīkla kēdei ir jābūt aprīkotai ar aizsargvadu un aizsargierīci ar nominālo strāvu vismaz 16 A.
Izvairieties no barošanas kabela saskares ar asām malām un karstiem priekšmetiem un virsmām. Ierīces darbības laikā barošanas kabelim ir vienmēr jābūt pilnīgi notītam un novietotam tā, lai tas netraucētu apkalpot ierīci. Barošanas kabela pozīcija nedrīkst radīt paklupšanas risku. Barošanas kontaktligzdai ir jāatrodas tādā vietā, lai vienmēr būtu iespējams ātri atslēgt ierīces barošanas kabela kontaktdakšu. Atslēdzot barošanas kabela kontaktdakšu, vienmēr velciet aiz kontaktdakšas korpusu, nevis aiz kabela.
Barošanas kabeļa vai kontaktdakšas bojāšanas gadījumā, tie ir nekavējoties jāatslēdz no barošanas tīkla un jāsazinās ar ražotāja autorizēto servisa centru, lai nomanītu tos pret jauniem elementiem. Nelietojiet ierīci ar bojāto barošanas kabeli vai kontaktdakšu.
Barošanas kabelis un kontaktdakša nav remontējami, bojājuma gadījumā šie elementi ir jānomaina pret jauniem elementiem, kas ir brīvi no defektiem.
IERİCES LIETOŠANA
Izejas šlūtenes pieslēgšana
Udens izejai ir jābūt aprīkotai ar vītni, kurai jāpieslēdz šlūtenes savienojums. Var izmantot savienojumus, kas ietilpst sūkņa aprīkojumā vai ir pieejami atsevišķi. Ja tiek izmantota šlūtene ar iekšējo diametru, kas ir mazāks par ūdens izejas diametru, var tikt samazināta sūkņa veiktspēja. Savienojums, kas ietilpst sūkņa aprīkojumā, ľauj pieslēgt šlūtenes ar dažādiem diametriem. Pieslēdzot šlūteni ar diametru, kas lielāks par mazāko pieslēguma diametru, atgrieziet savienojuma daļu ar mazāku diametru, lai neierobežotu sūkņa plūsmu. Savienojums ir izgatavots no plastmasas, tāpēc griezumu var veikt ar asu nazi. levērojiet piesardzību griešanas laikā, lai izvairītos no savainojuma.
LV
Pieskrūvējiet šlūteni, neizmantojot instrumentu, ar spēku, kas nepieciešams, lai nodrošinātu savienojuma hermētiskumu. Pārmērīga spēka izmantošana var novest pie blīves bojāšanas.
Sūkna iedarbināšana un apturēšana
Sūknim nav parasta slēdža. Atkarībā no modela sūknis tiek iedarbināts un apturēts ar pludiņslēdzi vai regulējamo slēdzi.
Pludinslēdzis tiek pieslēgts sūknim ar īsu elektrisko kabeli, tā iekšā atrodas kustīgs elements, kas saslēdz vai pārtrauc elektrisko kēdi. Šlēdža pludiņš tiek pacelts ūdenī, kā rezultātā tiek saslēgta elektriskā kēde un iedarbināts sūknis. Ja ūdens līmenis nolaižas tā, kā kabeļa pieslēgums vērš slēdža pludiņu uz augšu, sūknis tiek izslēgts.
levietojot kabeli, kas savieno pludiņslēdzi ar sūkni, turētājā sūkņa korpusa augšā (II), tiek “saīsināta” brīva kabeļa daļa. Šo iespēju var izmantot, lai izmainītu ūdens līmeni, pie kura sūknis tiek ieslēgt un izslēgts. Atstājiet pietiekami garu kabeli starp turētāju un slēdzi, lai slēdzis varētu brīvi mainīt pozīciju. Pārāk īss gabals neļauj ieslēgt vai izslēgt sūkni.
TEHNISKĀ APKOPE, TRANSPORTĒŠANA UN UZGLABĀŠANA
Pēc sūkņa darbības pabeigšanas atslēdziet to no barošanas avota un izvelciet to no ūdens. Atslēdziet šlūteni no sūkņa izejas un ľaujiet ūdenim izplūst no sūkņa gravitācijas ietekmē. Veicot šo darbību, nolieciet sūkni dažādās pusēs. Pēc sūkņa iztukšošanas nosusiniet to ar mīkstu lupatiņu vai ľaujiet tam nožūt. Ja tiek sūknēts ūdens ar netīrumiem, sūknējiet tīru ūdeni līdz brīdim, kad no sūkņa pārstāj izplūst ūdens ar netīrumiem. Sūkni var tīrīt no ārpuses ar tīra ūdens strūklu, kuras spiediens nepārsniedz 0,3 MPa. Sūkņa tīrīšanas laikā ievērojiet piesardzību, lai nesaslapinātu barošanas kabeli.
Transportējiet sūkni iztukšotu no ūdens un nosusinātu. Pārnesiet to, turot aiz roktura korpusa augšā vai aiz korpusa. Nekad ne- transportējiet sūkni, velkot to vai pakarot aiz barošanas kabeļa vai kabeļa, kas savieno pludiņslēdzi ar sūkni. Transportējiet sūkni iepakojumos, kas to aizsargā no putekļiem un netīrumiem.
Uzglabājiet sūkni iztukšotu no ūdens un nosusinātu. Ūdens, kas atstāts sūknī, var sasalst un novest pie sūkņa bojāšanas. Uzglabājiet sūkni noēnotās vietās, kas nodrošina labu ventilāciju un aizsardzību pret personu, kas nav pilnvarotas apkalpot sūkni, jo īpaši bērnu piekluvi.
