79782 - Pompa dell'acqua Sthor - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 79782 Sthor in formato PDF.
| Tipo di prodotto | Pompa sommersa per acqua chiara o leggermente carica |
| Marca | Sthor |
| Modello | 79782 |
| Tensione nominale | 230 V~ |
| Frequenza nominale | 50 Hz |
| Potenza nominale | 500 W |
| Classe di protezione elettrica | I |
| Indice di protezione (IP) | IPX8 |
| Portata massima | 10 000 l/h |
| Altezza di mandata massima | 6,5 m |
| Profondità di immersione massima | 7 m |
| Temperatura massima dell'acqua | 35 °C |
| Attacco acqua | G1 e G5/4 |
| Diametro massimo delle impurità | 35 mm |
| Dimensioni (diametro x altezza) | 160 x 340 mm |
| Peso netto | 3,0 kg |
| Livello di avviamento | ca. -0,5 m |
| Livello di arresto | ca. -0,07 m |
| Dimensioni minime del luogo di lavoro | 40 x 40 x 50 cm |
| Dotazione fornita | Pompa e raccordo per tubo (tubo non incluso) |
| Sicurezza elettrica | Alimentazione tramite interruttore differenziale 30 mA |
| Manutenzione | Sciacquare con acqua pulita, asciugare, non pulire sotto pressione |
| Conservazione | Svuotata d'acqua, asciutta, al riparo dal gelo |
Domande frequenti - 79782 Sthor
Domande degli utenti su 79782 Sthor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa dell'acqua in formato PDF gratuitamente! Trova il tuo manuale 79782 - Sthor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 79782 del marchio Sthor.
MANUALE UTENTE 79782 Sthor
- base della pompa
- impugnatura
- uscita acqua
- raccordo del tubo fl essibile
- interruttore a galleggiante
NL
Leggere il manuale d'uso
Lees de instructies
Utilizzare gli occhiali di protezione
Utilizzare i guanti di protezione
Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositivi elettrici fuori uso sono rifiuti riciclabili - non vanno buttati in contenitori per rifiuti domestici, in quanto contengono sostanze pericolose per la salute e l'ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della protezione dell'ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei rifiuti buttati, è necessario che siano riusati, riciclati o recuperati in qualsiasi modo.
BESCHERMING VAN HET MILIEU
La pompa sommergibile è progettata per pompare l'acqua pulita e leggermente inquinata meccanicamente da serbatoi (ad esempio piccole piscine, laghetti da giardino ecc.). La pompa non è progettata per pompare liquidi diversi dall'acqua, come oli, benzina, solventi, acidi, basi, sostanze organiche, grassi, acque reflue, materiale fecale ed acque contaminate da tali sostanze. L'acqua pompata non deve contenere impurità meccaniche o altre particelle abrasive. Il pompaggio di acqua contaminata è consentito solo con particolare cura e un monitoraggio continuo del processo di pompaggio.
Attenzione! L'arrestto del fl usso d'acqua nella pompa potrebbe provocare il suo danneggiamento!
Il funzionamento corretto, affi dabile e sicuro di questo apparecchio dipende dal suo buon utilizzo, perciò:
Prima di iniziare i lavori con questo dispositivo leggere il presente manuale d'uso per intero e conservarlo.
Il fornitore declina ogni responsabilità per danni derivanti dalla mancata osservanza delle norme di sicurezza e delle raccomandazioni contenute nel presente manuale.
ACCESSORI
L'imballaggio di fabbrica contiene una pompa e un raccordo per tubo flessibile. La pompa non è dotata di tubo (flessibile) di mandata.

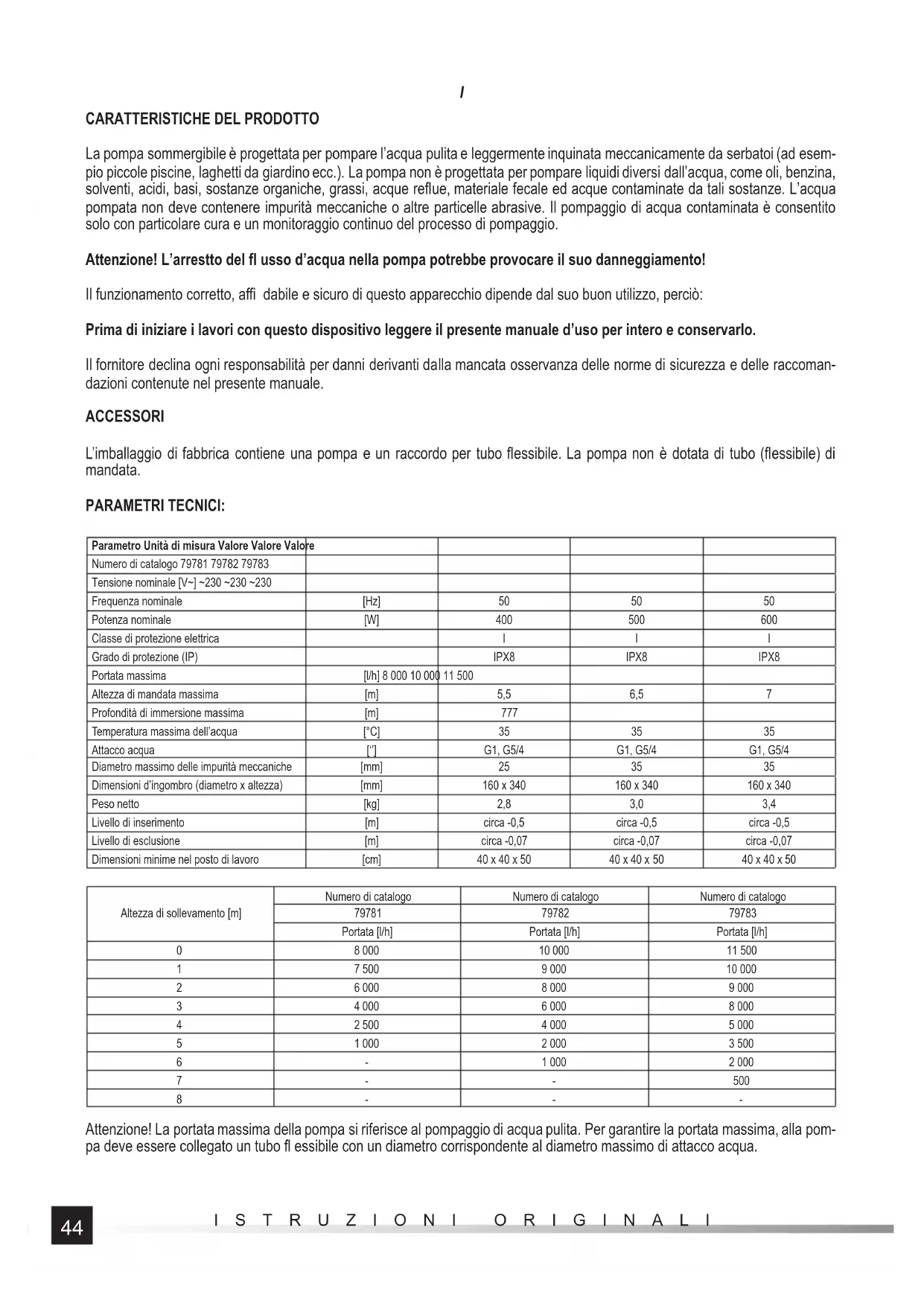

PARAMETRI TECNICI:
| Parametro Unità di misura Valore Valore Valore | ||||
| Numero di catalogo 79781 79782 79783 | ||||
| Tensione nominale [V~] ~230 ~230 ~230 | ||||
| Frequenza nominale | [Hz] | 50 | 50 | 50 |
| Potenza nominale | [W] | 400 | 500 | 600 |
| Classe di protezione elettrica | I | I | I | |
| Grado di protezione (IP) | IPX8 | IPX8 | IPX8 | |
| Portata massima | [l/h] 8 000 10 000 11 500 | |||
| Altezza di mandata massima | [m] | 5,5 | 6,5 | 7 |
| Profondità di immersione massima | [m] | 777 | ||
| Temperatura massima dell'acqua | [°C] | 35 | 35 | 35 |
| Attacco acqua | ["] | G1, G5/4 | G1, G5/4 | G1, G5/4 |
| Diametro massimo delle impurità meccaniche | [mm] | 25 | 35 | 35 |
| Dimensioni d'ingombro (diametro x altezza) | [mm] | 160 x 340 | 160 x 340 | 160 x 340 |
| Peso netto | [kg] | 2,8 | 3,0 | 3,4 |
| Livello di inserimento | [m] | circa -0,5 | circa -0,5 | circa -0,5 |
| Livello di esclusione | [m] | circa -0,07 | circa -0,07 | circa -0,07 |
| Dimensioni minime nel posto di lavoro | [cm] | 40 x 40 x 50 | 40 x 40 x 50 | 40 x 40 x 50 |
| Altezza di sollevamento [m] | Numero di catalogo | Numero di catalogo | Numero di catalogo |
| 79781 | 79782 | 79783 | |
| Portata [l/h] | Portata [l/h] | Portata [l/h] | |
| 0 | 8 000 | 10 000 | 11 500 |
| 1 | 7 500 | 9 000 | 10 000 |
| 2 | 6 000 | 8 000 | 9 000 |
| 3 | 4 000 | 6 000 | 8 000 |
| 4 | 2 500 | 4 000 | 5 000 |
| 5 | 1 000 | 2 000 | 3 500 |
| 6 | - | 1 000 | 2 000 |
| 7 | - | - | 500 |
| 8 | - | - | - |
Attenzione! La portata massima della pompa si riferisce al pompaggio di acqua pulita. Per garantire la portata massima, alla pompa deve essere collegato un tubo fl essibile con un diametro corrispondente al diametro massimo di attacco acqua.
ISTRUZIONI DI SICUREZZA
ATTENZIONE! Leggere tutte le seguenti istruzioni. In caso contrario si potrebbero verificare scosse elettriche, incendi o lesioni.
RISPETTARE LE SEGUENTI AVVERTENZE
Istruzioni d'uso
L'apparecchio è destinato esclusivamente al pompaggio di acqua pulita o leggermente sporca con impurità meccaniche. Le impurità meccaniche non devono essere abrasive e la dimensione delle singole particelle non deve superare la dimensione indicata nella tabella dei dati tecnici. L'apparecchio non è progettato per pompare liquidi diversi dall'acqua, come oli, benzina, solventi, acidi, basi, sostanze organiche, grassi, acque reflue, materiale fecale ed acque contaminate da tali sostanze. Durante il funzionamento l'apparecchio deve essere tenuto sempre sotto controllo. Non lasciare che la pompa funzioni a secco. Ciò causa il surriscaldamento della pompa, che può danneggiarla e causare incendi o scosse elettriche.
La pompa non deve essere utilizzata per il pompaggio di acqua potabile; per il funzionamento continuo, ad esempio per l'alimentazione di una fontana; per il pompaggio di acqua ad una temperatura superiore a quella indicata nella tabella dei dati tecnici.
È vietato riparare, smontare o modificare l'apparecchio da soli. Tutte le riparazioni del prodotto devono essere effettuate da un centro di assistenza autorizzato.
Pulire la pompa solo con un getto d'acqua pulita.
Questo apparecchio non è destinato all'uso da parte di bambini di età inferiore a 8 anni o di persone con capacità fisiche e mentali ridotte, o con mancanza di esperienza o conoscenza di apparecchiatura. A meno che non siano sorvegliate o istruite sulle modalità d'utilizzo in modo tale che l'apparecchio venga utilizzato in sicurezza e con la comprensione dei rischi correlati. I bambini non devono giocare con questo apparecchio. I bambini non accompagnati non devono eseguire la pulizia e la manutenzione dell'apparecchio.
Raccomandazioni relative al trasporto e all'installazione dell'apparecchio
Avvertimento! Durante l'immersione la pompa non deve essere collegata all'alimentazione elettrica. La spina del cavo di alimentazione della pompa deve essere scollegata dalla presa a muro.
La pompa aspira l'acqua attraverso i fori situati nella base. La pompa deve essere immersa nell'acqua collegando prima il cavo alla staffa sulla parte superiore dell'involucro della pompa. Non utilizzare il cavo di alimentazione per immergere la pompa. Il cavo di alimentazione non deve essere in sovratensione.
Se la pompa viene abbassata in un bacino idrico il cui fondo è contaminato ad esempio da sabbia o fango, o se il bacino idrico non ha un fondo duro, assicurarsi che la pompa non venga abbassata sul fondo. Aspirando le impurità la pompa lavorerà in modo meno efficiente. Inoltre, le impurità porteranno ad una più rapida usura della pompa. Una contaminazione eccessiva può causare l'ostruzione delle aperture di ingresso della pompa, danneggiando la pompa.
È vietato immergere la pompa în bacini idrici dove ci sono le persone.
Se la pompa è immersa in bacini idrici di piccola superficie, ad esempio pozzi, le dimensioni minime del bacino nel posto di lavoro della pompa sono riportate nella tabella dei dati tecnici.
La pompa sommersa deve essere posizionata verticalmente. Il ribaltamento o l'inclinazione della pompa porta a malfunzionamenti, riduce le prestazioni e può danneggiare la pompa.
È vietato forare l'apparecchio, così come qualsiasi altra modifi ca del prodotto che non sia descritta nel manuale.
Spostare il prodotto afferrando l'impugnatura o l'involucro. Non spostare l'apparecchio tirando il cavo di alimentazione.
Raccomandazioni per il collegamento dell'apparecchio all'alimentazione elettrica
Avvertimento! La pompa deve essere alimentata da un interruttore differenziale (RCD) con una corrente nominale differenziale non superiore a 30 mA.
Prima di collegare l'apparecchio all'alimentazione elettrica assicurarsi che la tensione, la frequenza e la capacità della rete elettrica corrispondano ai valori indicati sulla targhetta dell'apparecchio. La spina deve essere compatibile con la presa. È vietato modifi care in qualsiasi modo la spina.
Il circuito di rete deve essere dotato di un conduttore di protezione e di una protezione di almeno 16 A.
Evitare il contatto del cavo di alimentazione con spigoli vivi, oggetti o superfici calde. Quando l'apparecchio è in funzione, il cavo di alimentazione deve essere completamente srotolato e la sua posizione deve essere determinata in modo tale che non ostruisca l'utilizzo dell'apparecchio stesso. Il cavo di alimentazione non deve creare alcun rischio di inciampamento. La presa di corrente deve essere posizionata in modo tale da garantire sempre la possibilità di scollegare velocemente la spina del cavo di alimentazione dell'apparecchio. Durante lo scollegamento della spina del cavo di alimentazione bisogna tirare per l'alloggiamento della spina e mai per il cavo.
Se il cavo di alimentazione o la spina sono danneggiati, scollegarli immediatamente dalla rete elettrica e rivolgersi ad un centro di assistenza autorizzato dal produttore per sostituirli. Non utilizzare il prodotto con cavo di alimentazione o spina danneggiati. Il cavo di alimentazione o la spina non possono essere riparati, se sono danneggiati vanno sostituiti con elementi nuovi privi di difetti.
UTILIZZO DELL'APPARECCHIO
Collegamento del tubo di uscita
L'uscita dell'acqua è dotata di una filettatura alla quale deve essere collegato un raccordo per tubo flessibile. È possibile utilizzare il raccordo fornito con la pompa o disponibile separatamente. Se si utilizza un tubo flessibile con un diametro interno inferiore al diametro dell'uscita dell'acqua, la portata della pompa diminuisce. Il raccordo fornito in dotazione offre la possibilità di collegare tubi flessibili di diametri diversi. Quando si collega un tubo flessibile con un diametro superiore al diametro più piccolo del raccordo, tagliare la parte del raccordo con il diametro più piccolo in modo da non limitare la portata della pompa. Il raccordo è realizzato in plastica, quindi il taglio può essere effettuato con un coltello affilato. Prestare attenzione durante il taglio per evitare lesioni.
Il raccordo del tubo flessibile deve essere avvitato senza attrezzi applicando una forza sufficiente a garantire la tenuta del collegamento. Una forza eccessiva può danneggiare la guarnizione.
Avvio e arresto della pompa
La pompa non è dotata di un pulsante di accensione tradizionale. Si attiva e si arresta, a seconda del modello, tramite un interrut- tore a galleggiante o un interruttore regolabile.
L'interruttore a galleggiante è collegato alla pompa tramite un cavo elettrico corto e contiene all'interno un elemento mobile che chiude e apre il circuito elettrico. Il galleggiante dell'interruttore galleggia in acqua, il che provoca la chiusura del circuito elettrico e l'avvio della pompa. Se il livello dell'acqua scende a tal punto che il galleggiante dell'interruttore è diretto verso l'alto dal raccordo via cavo, la pompa si spegne.
Posizionando il cavo che collega l'interruttore a galleggiante con la pompa, nel supporto sulla parte superiore dell'involucro della pompa (II), la parte libera del cavo viene "accorciata". Questo può essere utilizzato per modificare l'altezza del livello dell'acqua, che provocherà l'accensione e lo spegnimento della pompa. La lunghezza del cavo tra il supporto e l'interruttore deve essere sufficiente da permettere all'interruttore di cambiare liberamente la sua posizione. Una distanza troppo breve non consente di accendere o spegnere la pompa.
MANUTENZIONE, TRASPORTO E STOCCAGGIO
Al termine del funzionamento della pompa, scollegarla dall'alimentazione elettrica e rimuoverla dall'acqua. Scollegare il tubo flessibile dall'uscita della pompa e permettere all'acqua di fuoriuscire dall'interno della pompa per gravità. Durante questa operazione, la pompa deve essere inclinata in diverse direzioni. Dopo lo svuotamento della pompa, asciugarla all'esterno con un panno morbido o lasciarla asciugare. Se è stata pompata l'acqua sporca, pompare l'acqua pulita finché l'acqua sporca non fuoriesca più dalla pompa. La pompa può essere pulita all'esterno con un getto d'acqua pulita ad una pressione non superiore a 0,3 MPa. Durante la pulizia della pompa fare attenzione a non bagnare la spina del cavo di alimentazione.
Trasportare la pompa svuotata e asciugata. Spostarla afferrando l'impugnatura sulla parte superiore dell'involucro o l'involucro stesso. Non trasportare mai la pompa tirandola o appesa al cavo di alimentazione o al cavo che collega l'interruttore a galleggian-te con la pompa. Trasportare la pompa negli imballaggi che la proteggono dalla polvere e dallo sporco.
Conservare la pompa svuotata d'acqua e asciugata. L'acqua rimasta nella pompa può congelare e provocare il danneggiamento della pompa. Conservare la pompa in ambienti ombreggiati che garantiscano una buona ventilazione e siano protetti dall'accesso delle persone non autorizzate, in particolare dei bambini.
