79782 - Водяний насос Sthor - Безкоштовний посібник користувача
Знайдіть посібник до пристрою безкоштовно 79782 Sthor у форматі PDF.
| Тип продукту | Занурювальний насос для чистої або злегка забрудненої води |
| Бренд | Sthor |
| Модель | 79782 |
| Номінальна напруга | 230 В~ |
| Номінальна частота | 50 Гц |
| Номінальна потужність | 500 Вт |
| Клас електричного захисту | I |
| Ступінь захисту (IP) | IPX8 |
| Максимальна продуктивність | 10 000 л/год |
| Максимальна висота подачі | 6,5 м |
| Максимальна глибина занурення | 7 м |
| Максимальна температура води | 35 °C |
| Водяне з'єднання | G1 та G5/4 |
| Максимальний діаметр домішок | 35 мм |
| Розміри (діаметр x висота) | 160 x 340 мм |
| Вага нетто | 3,0 кг |
| Рівень запуску | прибл. -0,5 м |
| Рівень зупинки | прибл. -0,07 м |
| Мінімальні розміри робочого місця | 40 x 40 x 50 см |
| Комплектація | Насос та з'єднання для шланга (шланг не входить) |
| Електрична безпека | Живлення через пристрій захисного відключення 30 мА |
| Обслуговування | Промити чистою водою, висушити, не чистити під тиском |
| Зберігання | Без води, сухий, захищений від морозу |
Часті запитання - 79782 Sthor
Питання користувачів про 79782 Sthor
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Водяний насос у форматі PDF безкоштовно! Знайдіть свій посібник 79782 - Sthor і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. 79782 бренду Sthor.
ПОСІБНИК КОРИСТУВАЧА 79782 Sthor
UA ЗАНУРЮВАЛЬНИЙ НАСОС
LT POMPA NESVERIAM
LV NETIRA UDENS SUKNIS
CZ PONORNÉ ČERPADLO
SK PONORNÉ ČERPADLO
H BÚVÁRSZIVATTYÚ
RO POMPA SUBMERSIBILA
E BOMBA SUMERGIBLE
F POMPE SUBMERSIBLE
I POMPA SOMMERGIBILE
NL DOMPELPOMP
GR BYOIZOMENH ANTAIA

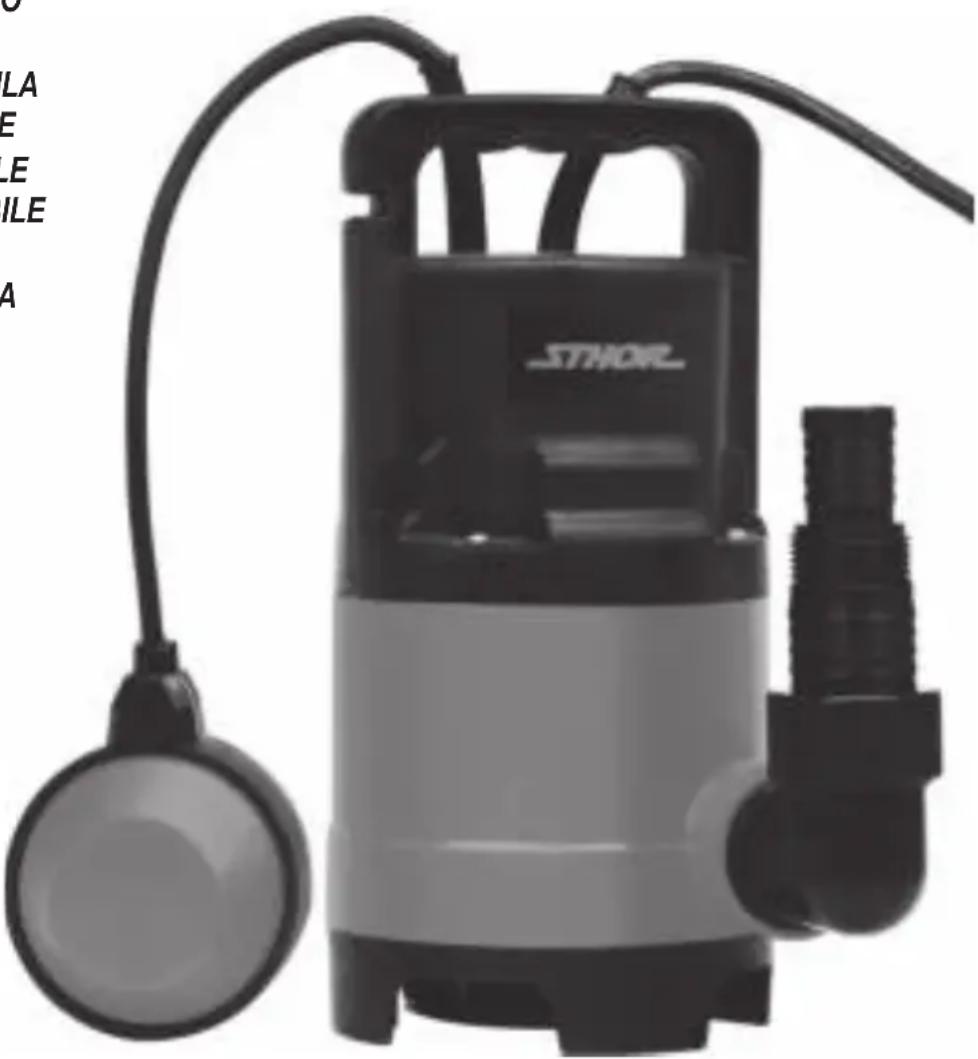

- підстава насоса
- рукоятка
- випускний отвір води
- під'єднання шланга
- поплавковий вимикач
LT
Прочитать інструкцію
Perskaityti instrukcija
Jālasa instrukciju
Користуйтесь захисними окулярами
Vartok apsauginius akinius
Слід користуватися захисними рукавицями
Vartoti apsaugines pirštines
Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переховуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.
APLINKOS APSAUGA

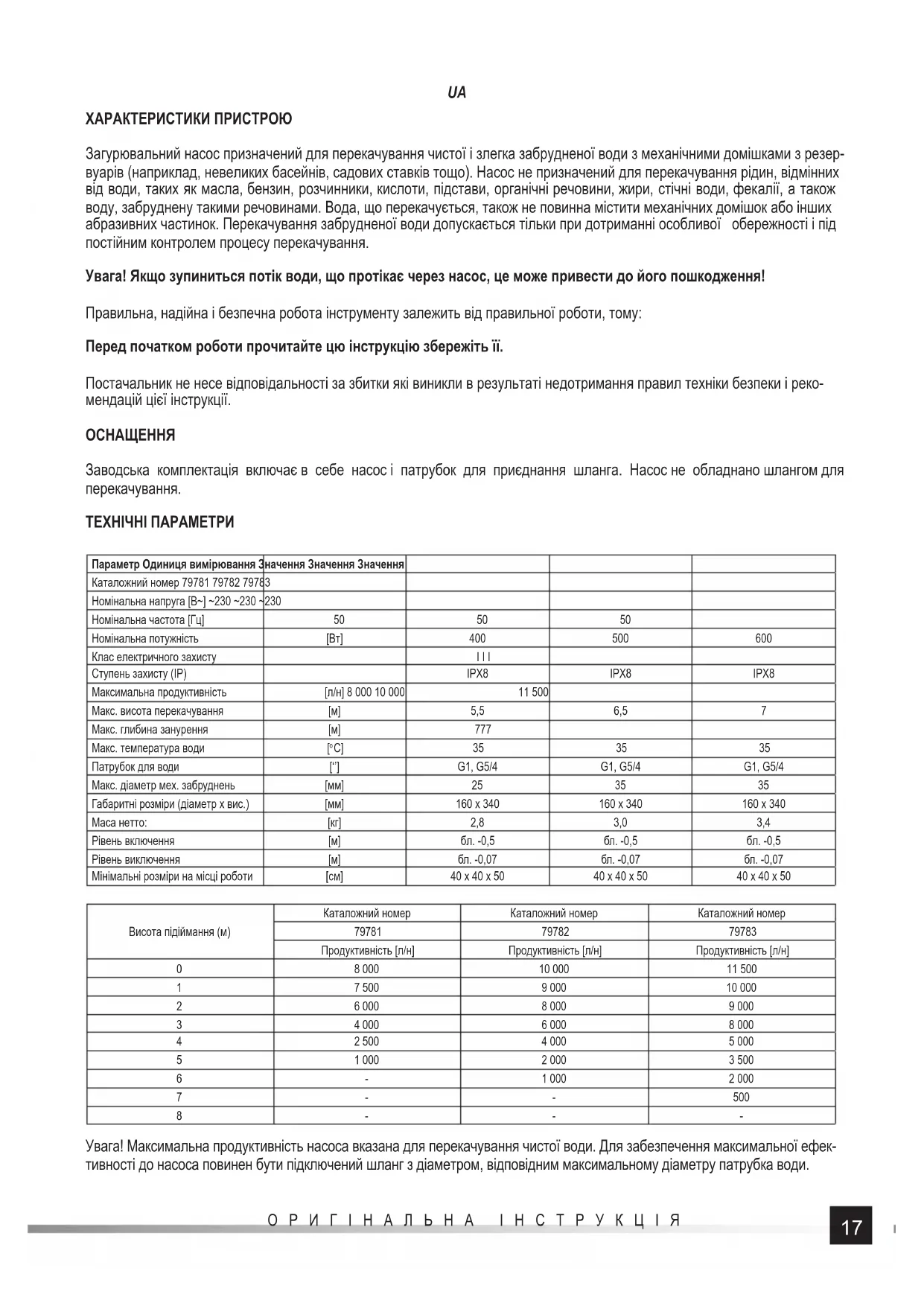

Загурювальний насос призначений для перекачування чистої і злегка забрудненої води з механічними домішками з резервуарів (наприклад, невеликих басейнів, садових ставків тощо). Насос не призначений для перекачування рідин, відмінних від води, таких як масла, бензин, розчинники, кислоти, підстави, органічні речовини, жири, стічні води, фекалії, а також воду, забруднену такими речовинами. Вода, що перекачується, також не повинна містити механічних домішок або інших абразивних частинок. Перекачування забрудненої води допускається тільки при дотриманні особливої обережності і під постійним контролем процесу перекачування.
Увага! Якщо зупиниться потік води, що протікає через насос, це може привести до його пошкодження!
Правильна, надійна і безпечна робота інструменту залежить від правильної роботи, тому:
Перед початком роботи прочитайте цю інструкцію збережіть її.
Постачальник не несе відповідальності за збитки які виникли в результаті недотримання правил техніки безпеки і рекомендацій цієї інструкції.
ОСНАЩЕННЯ
Заводська комплектація включає в себе насос і патрубок для приєднання шланга. Насос не обладнано шлангом для перекачування.
ТЕХНІЧНІ ПАРАМЕТРИ
| Параметр Одиниця вимірювання З | начення Значення Значення | |||
| Каталожний номер 79781 79782 79783 | ||||
| Номінальна напруга [В~] ~230 ~230 ~230 | ||||
| Номінальна частота [Гц] | 50 | 50 | 50 | |
| Номінальна потужність | [Вт] | 400 | 500 | 600 |
| Клас електричного захисту | III | |||
| Ступень захисту (IP) | IPX8 | IPX8 | IPX8 | |
| Максимальна продуктивність | [л/н] 8 000 10 000 | 11 500 | ||
| Макс. висота перекачування | [м] | 5,5 | 6,5 | 7 |
| Макс. глибина занурення | [м] | 777 | ||
| Макс. температура води | [°C] | 35 | 35 | 35 |
| Патрубок для води | ["] | G1, G5/4 | G1, G5/4 | G1, G5/4 |
| Макс. діаметр мех. забруднень | [мм] | 25 | 35 | 35 |
| Габаритні розміри (діаметр х вис.) | [мм] | 160 x 340 | 160 x 340 | 160 x 340 |
| Маса нетто: | [кг] | 2,8 | 3,0 | 3,4 |
| Рівень включення | [м] | бл. -0,5 | бл. -0,5 | бл. -0,5 |
| Рівень виключення | [м] | бл. -0,07 | бл. -0,07 | бл. -0,07 |
| Мінімальні розміри на місці роботи | [см] | 40 x 40 x 50 | 40 x 40 x 50 | 40 x 40 x 50 |
| Висота підіймання (м) | Каталожний номер | Каталожний номер | Каталожний номер |
| 79781 | 79782 | 79783 | |
| Продуктивність [л/н] | Продуктивність [л/н] | Продуктивність [л/н] | |
| 0 | 8 000 | 10 000 | 11 500 |
| 1 | 7 500 | 9 000 | 10 000 |
| 2 | 6 000 | 8 000 | 9 000 |
| 3 | 4 000 | 6 000 | 8 000 |
| 4 | 2 500 | 4 000 | 5 000 |
| 5 | 1 000 | 2 000 | 3 500 |
| 6 | - | 1 000 | 2 000 |
| 7 | - | - | 500 |
| 8 | - | - | - |
Увага! Максимальна продуктивність насоса вказана для перекачування чистої води. Для забезпечення максимальної ефективності до насоса повинен бути підключений шланг з діаметром, відповідним максимальному діаметру патрубка води.
ІНСТРУКЦІЇ З БЕЗПЕКИ
УВАГА! Прочитайте всі нижченаведені інструкції. Недотримання їх може призвести до ураження електричним струмом, пожежі або до тілесних ушкоджень.
ДОТРИМУВАТИСЯ НАСТУПНИХ ІНСТРУКЦІЙ
Рекомендації щодо використання пристрою
Пристрій призначений тільки для перекачування чистої або злегка забрудненої води з механічними домішками. Механічні домішки не повинні бути абразивними, а розмір окремих частинок не повинен перевищувати розмір, зазначений в таблиці технічних даних. Пристрій не призначений для перекачування інших рідин, крім води, таких як масла, бензин, розчинники, кислоти, луги, органічні речовини, жири, стічні води, фекалії, а також води, забрудненої такими речовинами. Під час роботи пристрій повинен весь час перебувати під наглядом. Не допускайте роботи насоса всуху. Це призведе до перегріву насоса, що може пошкодити РК і займання або ураження електричним струмом.
Насос не повинен використовуватися: для перекачування води, призначеної для пиття; для безперервної роботи, наприклад, для подачі води в фонтан; для перекачування води при температурі вище зазначеної в таблиці технічних даних.
Забороняється самостійно ремонтувати, розбирати або модифікувати пристрій. Будь-який ремонт пристрою повинен виконуватися авторизованим сервісним центром.
Насос слід чистити тільки струменем чистої води.
Пристрій не призначений для використання дітьми у віці до 8 років і особами з обмеженими фізичними та розумовими можливостями, та особами, про не мають досвіду і знають обладнання. Тільки в тому випадку, коли над ними здійснюється нагляд або буде проведений інструктаж щодо використання пристрою безпечним способом так, щоб пов'язані з цим ризики були зрозумілі. Не дозволяйте дітям гратися з приладом. Діти без нагляду не повинні чистити пристрій і виконувати технічне обслуговування приладу.
Рекомендації щодо транспортування та встановлення пристрою
Попередження! Забороняється підключати насос до джерела живлення під час занурення. Вилка насоса повинна бути відключена від розетки.
Насос всмоктує воду через отвори в підставі. Насос слід занурити в воду, попередньо прикріпивши кабель до ручки у верхній частині корпусу насоса. Не використовуйте кабель живлення для занурення насоса у воду. Кабель живлення не може бути сильно натягнутий.
Якщо насос опускається в резервуар для води, дно якого забруднено, наприклад, піском або шламом, або якщо резервуар для води не має жорсткого дна, слід оберегти насос від опускання на само дно. Насос, що всмоктує відходи, буде працювати менш ефективно. Крім того, забруднення призведе до швидшого зносу насоса. Надмірне забруднення може привести до заблокування впускних отворів насоса, що може привести до його пошкодження.
Ніколи не занурюйте насос в водні об'єкти, в яких знаходяться люди.
Якщо насос буде занурюватися в резервуари з невеликою площею поверхні, наприклад, в свердловину, слід керуватися мінімальними розмірами резервуара на місці роботи насоса, наведеними в таблиці технічних даних.
Насос повинен розташовуватися вертикально. Перекидання або нахил насоса призводить до його неправильної роботи, знижує продуктивність і може привести до пошкодження насоса.
Забороняється просвердлювати будь-які отвори в в пристрої, а також проводити будь-яку іншу модифікацію продукту, що не описану в інструкціях.
Переміщайте виріб, тримаючи за ручку або корпус. Не можна переміщати пристрій, тягнучи його за шнур живлення.
Рекомендації щодо підключення пристрою до джерела живлення
Попередження! Живлення насоса здійснюється від пристрою з диференціальним струмовим захистом з номінальним диференціальним струмом не більше 30 мА.
Перед тим, як увімкнути пристрій до джерела живлення, переконайтесь, що напруга, частота та продуктивність мережі відповідають значенням на табличці з даними пристрою. Вилка повинна пасувати до розетки. Будь-яка модифікація вилки заборонена.
Електричний ланцюг, що живить обладнання, повинен бути оснащений захисним провідником і захистом 16 А.
Уникайте контакту шнура живлення з гострими краями та гарячими предметами і поверхнями. Під час роботи пристрою, шнур живлення завжди повинен бути повністю вільним та розташований таким чином, щоб він не перешкоджав. Розташуйте шнур так, щоб об нього неможливо було спіткнутися. Розетка живлення повинна розташовуватися в такому місці, щоб завжди можна було швидко від'єднати шнур живлення пристрою. Коли від'єднуєте вилку, слід завжди тримати корпус вилки, не шнур.
Якщо шнур живлення або вилку пошкоджено, негайно від'єднайте їх від електромережі та зверніться до авторизованого сервісного центру виробника для їхньої заміни. Не використовуйте пристрій із пошкодженим шнуром живлення або вилкою.
Шнур живлення чи вилка не можна відремонтувати, у разі пошкодження цих елементів, слід замінити їх новими без дефектів.
ЕКСПЛУАТАЦІЯ ПРИСТРОЮ
Підключення випускного шланга
Випускний отвір води оснащено різьбою, до якої необхідно під'єднати патрубок шланга. Можна використовувати роз'єми, що входять в комплект поставки насоса або поставляються окремо. Якщо використовується шланг з внутрішнім діаметром менше, ніж діаметр випуску води, продуктивність насоса буде знижуватися. Патрубок, що входить в комплект поставки насосного обладнання, має можливість підключення шлангів різних діаметрів. При підключенні шланга з діаметром, що перевищує найменший діаметр патрубка, слід відрізати частину патрубка з меншим діаметром, щоб не обмежувати потік води через насос. Патрубок виготовлений із пластику, тому розріз можна виконувати гострим ножем. Будьте обережні при різнанні, щоб уникнути травм.
Патрубок шланга повинен бути прикручений без інструментів з достатньою силою для забезпечення щільного з'єднання.
Надмірне зусилля може пошкодити прокладку.
Запуск і зупинка насоса
У насоса немає традиційного вимикача. Він активується і зупиняється, в залежності від моделі, поплавковим або регулю- вальним вимикачем.
Поплавковий вимикач підключається до насоса за допомогою короткого електричного кабелю і містить рухливий елемент, всередині якого замикається і розмикається електричний ланцюг. Поплавок перемикача піднімається в воді, що призводить до замикання електричного ланцюга і запуску насоса. Якщо рівень води впаде до такої міри, що поплавок вимикача буде спрямований кабельним з'єднанням вгору, насос вимкнеться.
При розміщенні кабелю, що з'єднує поплавковий вимикач з насосом в ручці у верхній частині корпусу насоса (II), «коротшає» вільна частина кабелю. Це можна використовувати для зміни висоти рівня води, що призведе до включення і виключення насоса. Слід залишити кабелі між ручкою і вимикачем достатньо довгими, щоб дозволити вимикачу вільно міняти положення. Занадто короткий відрізок не дозволить включити або вимкнути насос.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТРАНСПОРТУВАННЯ I ЗБЕРІГАННЯ
Після закінчення роботи насоса відключіть його від електромережі та вийміть з води. Від'єднайте шланг від випускного отвору насоса і дайте воді вийти з насоса під дією сили тяжіння. Під час цієї операції насос слід нахиляти в різні боки.
Після спорожнення насоса висушіть його зовні м'якою тканиною або дайте висохнути. Якщо перекачувалася вода з бру- дом, перекачуйте чисту воду до тих пір, поки брудна вода не перестане виходити з насоса. Зовні насос можна очистити струменем чистої води під тиском не більше 0,3 МПа. При очищенні насоса будьте обережні, вилка шнура живлення не може намокнути.
Транспортуйте спорожнений і висушений насос. Переносячи насос, візьміться за ручку зверху корпусу або за корпус. Ніколи не транспортуйте насос, потягуючи або підвішуючи його за кабель живлення або кабель, що з'єднує поплавковий вимикач з насосом. Транспортуйте в упаковці, що захищає насос від пилу і бруду.
Зберігайте спорожнений і висушений насос. Вода, що залишилася в насосі, може замерзнути і пошкодити насос. Зберігайте насос в затінених приміщеннях, що забезпечують хорошу вентиляцію, захищених від несанкціонованого використання, особливо дітьми.
