MANUAL DE UTILIZARE 79782 Sthor

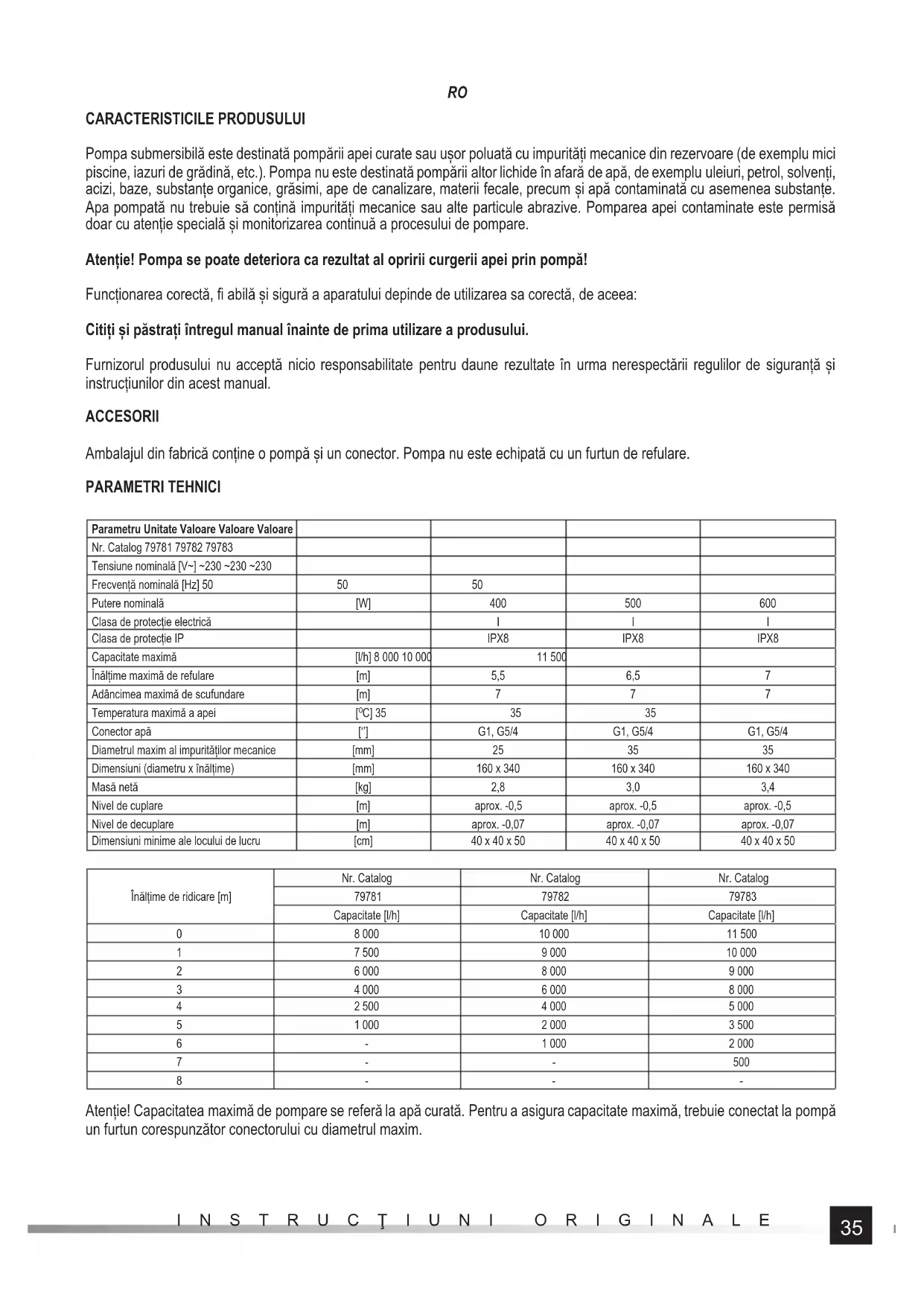

CARACTERISTICILE PRODUSULUI Pompa submersibilă este destinată pompării apei curate sau ușor poluată cu impurități mecanice din rezervoare (de exemplu mici piscine, iazuri de grădină, etc.). Pompa nu este destinată pompării altor lichide în afară de apă, de exemplu uleiuri, petrol, solvenți, acizi, baze, substanțe organice, grăsimi, ape de canalizare, materii fecale, precum și apă contaminată cu asemenea substanțe. Apa pompată nu trebuie să conțină impurități mecanice sau alte particule abrazive. Pomparea apei contaminate este permisă doar cu atenție specială și monitorizarea continuă a procesului de pompare. Atenție! Pompa se poate deteriora ca rezultat al opririi curgerii apei prin pompă! Funcționarea corectă, fi abilă și sigură a aparatului depinde de utilizarea sa corectă, de aceea: Citiți și păstrați întregul manual înainte de prima utilizare a produsului. Furnizorul produsului nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual. ACCESORII Ambalajul din fabrică conține o pompă și un conector. Pompa nu este echipată cu un furtun de refulare. PARAMETRI TEHNICI Parametru Unitate Valoare Valoare Valoare Nr. Catalog 79781 79782 79783 Tensiune nominală [V~] ~230 ~230 ~230 Frecvență nominală [Hz] 50 50 50 Putere nominală [W] 400 500 600 Clasa de protecție electrică I I I Clasa de protecție IP IPX8 IPX8 IPX8 Capacitate maximă [l/h] 8 000 10 000 11 500 Înălțime maximă de refulare [m] 5,5 6,5 7 Adâncimea maximă de scufundare [m] 7 7 7 Temperatura maximă a apei [

C] 35 35 35 Conector apă [‘’] G1, G5/4 G1, G5/4 G1, G5/4 Diametrul maxim al impurităților mecanice [mm] 25 35 35 Dimensiuni (diametru x înălțime) [mm] 160 x 340 160 x 340 160 x 340 Masă netă [kg] 2,8 3,0 3,4 Nivel de cuplare [m] aprox. -0,5 aprox. -0,5 aprox. -0,5 Nivel de decuplare [m] aprox. -0,07 aprox. -0,07 aprox. -0,07 Dimensiuni minime ale locului de lucru [cm] 40 x 40 x 50 40 x 40 x 50 40 x 40 x 50 Înălțime de ridicare [m] Nr. Catalog Nr. Catalog Nr. Catalog

8--- Atenție! Capacitatea maximă de pompare se referă la apă curată. Pentru a asigura capacitate maximă, trebuie conectat la pompă un furtun corespunzător conectorului cu diametrul maxim.36

ATENȚIE! Citiți toate instrucțiunile următoare. Nerespectarea instrucțiunilor poate provoca electrocutare, incendiu sau accidente.

RESPECTAȚI INSTRUCȚIUNILE URMĂTOARE

Instrucțiuni pentru utilizare Pompa este destinată doar pompării apei curate sau unor poluate cu impurități mecanice. Impuritățile mecanice nu trebuie să fi e abrazive și dimensiunea particulelor individuale nu trebuie să depășească dimensiunea indicată în tabelul cu date tehnice. Pompa nu este destinată pompării altor lichide în afară de apă, de exemplu uleiuri, petrol, solvenți, acizi, baze, substanțe organice, gră- simi, ape de canalizare, materii fecale, precum și apă contaminată cu asemenea substanțe. Aparatul trebuie urmărit permanent în timpul funcționării. Nu lăsați pompa să funcționeze pe uscat. Aceasta va duce la supraîncălzirea pompei, ceea ce o poate deteriora și provoca incendiu sau electrocutare. Pompa nu trebuie folosită: pentru pomparea apei potabile; pentru funcționare continuă, de exemplu pentru alimentarea unei arte- ziene; pentru pomparea apei la temperatură mai mare decât cea specifi cată în tabelul cu date tehnice. Este interzis să reparați, demontați sau modifi cați aparatul cu mijloace proprii. Toate reparațiile efectuate asupra produsului tre- buie făcute la un centru de service autorizat. Curățați pompa doar cu jet de apă curată. Acest aparat nu este destinat utilizării de către copiii sub 8 ani sau de către persoane cu abilități fi zice sau mentale reduse sau de către persoane fără experiență și cunoștințe privind utilizarea aparatului, decât dacă sunt supravegheate sau instruite în legătură cu modul de utilizare a aparatului în condiții de siguranță, astfel încât să fi e înțelese pericolele implicate. Copiii nu trebuie să se joace cu aparatul. Copiii nesupravegheați nu trebuie să efectueze curățarea sau întreținerea aparatului. Recomandări pentru transportul și instalarea aparatului Avertizare! Pompa nu trebuie conectată la alimentarea electrică în timp de este scufundată. Cablul de alimentare trebuie deco- nectat de la priză. Pompa aspiră apă prin orifi ciile din bază. Pompa trebuie să fi e cufundată în apă cu coarda atașată la mânerul de deasupra carcasei pompei înainte de scufundare. Nu folosiți cablul de alimentare pentru suspendarea pompei. Cablul de alimentare nu trebuie tensionat excesiv. În cazul în care pompa este cufundată într-un rezervor de apă al cărui fund este contaminat, de exemplu cu nisip sau nămol, sau dacă rezervorul de apă nu are un fund tare, asigurați-vă că pompa nu este coborâtă până pe fundul rezervorului. Pompa va funcționa mai puțin efi cient în cazul în care aspiră impurități. În plus, contaminarea apei va duce la uzura mai rapidă a pompei. Contaminarea excesivă poate duce la blocaje ale orifi ciilor de intrare ale pompei, ceea ce poate duce la deteriorarea pompei. Este interzis să cufundați pompa în corpuri de apă în care se afl ă persoane. În cazul în care pompa este cufundată în corpuri de apă cu o suprafață mică, de exemplu un puț, dimensiunile minime ale rezer- vorului în zona de lucru a pompei sunt indicate în tabelul cu date tehnice. Pompa cufundată trebuie să fi e poziționată vertical. Răsturnarea sau înclinarea pompei duce la funcționare necorespunzătoare, reduce performanțele și poate duce la deteriorarea pompei. Este interzis să dați găuri în dispozitiv și să faceți orice modifi cări care nu sunt descrise în acest manual. Transportați dispozitiv ținându-l de mâner sau de carcasă. Nu deplasați dispozitivul trăgând de cablul de alimentare. Instrucțiuni pentru conectarea aparatului la sursa de alimentare electrică Avertizare! Pompa trebuie acționată prin intermediul unui dispozitiv cu curent rezidual (RCD) cu curent de diferențial de maxim 30 mA. Înainte de conectarea aparatului la rețeaua electrică, trebuie să vă asigurați că tensiunea, frecvența și performanțele rețelei co- respund valorilor de pe placa de identifi care a aparatului. Ștecherul de la cablul electric trebuie să se potrivească în priză. Este interzis să modifi cați ștecherul în orice mod. Rețeaua de alimentare electrică trebuie echipată cu conductor de împământare și siguranță de 16 A. Evitați contactul cablului electric cu muchii ascuțite, obiecte și suprafețe fi erbinți. În timpul funcționării, cablul de alimentare trebuie să fi e întotdeauna întins complet și poziția sa trebuie aleasă astfel încât cablul de alimentare să nu devină un obstacol timpul utilizării. Cablul electric trebuie plasat astfel încât să nu prezinte risc de împiedicare. Priza electrică de alimentare trebuie ampla- sată într-o poziție unde este întotdeauna posibil să scoateți rapid ștecherul cablului de alimentare din priză. Trageți întotdeauna ștecherul din priză ținând doar de carcasă, niciodată nu trageți de cablu. Dacă cablul electric sau ștecherul sunt deteriorate, trebuie să deconectați imediat de la rețea și să contactați centrul de service auto- rizat al producătorului pentru înlocuirea lor. Nu folosiți aparatul cu cablu sau ștecher deteriorate. Cablul de alimentare și ștecherul ca- blului de alimentare nu se pot repara și trebuie să le înlocuiți cu un cablu de alimentare nou dacă aceste componente sunt deteriorate.

FUNCȚIONAREA APARATULUI

Conectarea furtunului de ieșire. Ieșirea de apă este echipată cu un fi let la care trebuie conectat un conector pentru furtun. Puteți folosi conectorii livrați cu pom- pa sau disponibili separat. În cazul în care folosiți un furtun cu diametru interior mai mic decât ieșirea pentru apă, capacitatea37

pompei se reduce. Conectorul inclus în echipamentul pompei are posibilitatea de conectare a unor furtunuri de diametre diferite. La conectarea unui furtun cu diametru mai mare decât cel mai mic diametru al conectorului, tăiați partea cu diametru mai mic al conexiunii Astfel încât să nu se restricționează debitul pompei. Conectorul este făcut din plastic, astfel încât poate fi tăiat cu un cuțit ascuțit. Atenție la tăiere, pentru a evita accidentele. Conectorul furtunului trebuie înșurubat cât mai mult posibil pentru a asigura o conexiune etanșă. Utilizarea unei forțe excesive poate duce la deteriorarea garniturii. Pornirea și oprirea pompei Pompa nu are un comutator standard. Ea se activează și se oprește în funcție de model, cu un comutator pornit/oprit cu fl otor sau un comutator reglabil pornit/oprit. Comutatorul cu fl otor pornit/oprit este conectat la pompă prin intermediul unui scurt cablu electric și conține un element mobil în interior care închide și deschide circuitul electric. Flotorul comutatorului se ridică în apă, ceea ce duce la închiderea circuitului electric și la pornirea pompei. În cazul în care nivelul apei scade la asemenea nivel încât fl otorul comutatorului se deplasează, în sus de către conectorul cablului, pompa se decuplează. Plasarea cablului care conectează comutatorul cu fl otor în mânerul de deasupra carcasei pompei (II) “scurtează” partea liberă a cablului. Astfel se poate modifi ca înălțimea nivelului de apă la care se cuplează și se decuplează pompa. Lăsați cablurile între mâner și comutator sufi cient de lungi pentru a permite comutatorului să își schimbe poziția în mod liber. O distanță prea scurtă nu va permite pompei să se cupleze sau decupleze.

ÎNTREȚINEREA, TRANSPORTUL ȘI DEPOZITAREA

După ce pompa s-a oprit, deconectați-o de la sursa de alimentare electrică și scoateți-o din apă. Deconectați furtunul de la ieșirea pompei și lăsați apa să se scurgă gravitațional din pompă. În timpul acestei operațiuni, pompa trebuie înclinată în diferite direcții. După golirea pompei, uscați-o la exterior cu o cârpă moale sau lăsați-o să se usuce. În cazul în care s-a pompat apă cu impurități, pompați apă curată până ce nu mai curge apă murdară din pompă. Pacienții exterioare ale pompei se pot curăța cu un jet de apă curată la o presiune nu mai mare de 0,3 MPa. La curățarea pompei, atenție să nu se ude ștecherul cablului de alimentare. Transportați pompa golită și uscată Transportați pompa ținând-o de mânerul din partea de sus a carcasei sau de carcasă. Nici- odată nu transportați pompa trăgând-o sau suspendând-o de cablul de alimentare sau de cablul care conectează comutatorul cu fl otor la pompă. Transportați pompa în ambalajul care o protejează împotriva prafului și murdăriei. Depozitați pompa golită și uscată. Apa lăsată în pompă poate îngheța, ducând la deteriorarea pompei. Depozitați pompa în zone ferite de soare, cu ventilație bună și protejați pompa împotriva utilizarea neautorizate, în special de către copii.38 MANUAL ORIGINAL
