CCG 18-125-10 PD-SEC AS - Broyeur Fein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d’angle sans fil (broyeur)
Marque	Fein
Modèle	CCG 18-125-10 PD-SEC AS
Tension de batterie	18 V
Type de batterie	Lithium-ion AMPShare
Diamètre max de la meule	125 mm
Poids (sans batterie)	Environ 2,5 kg (estimation)
Vitesse à vide	Variable (pré-sélection électronique)
Fonctions électroniques	Démarrage en douceur, protection contre redémarrage, contrôleur de blocage, protection contre surcharges, pré-sélection de vitesse, frein, surveillance de rebond
Sécurité	Poignée supplémentaire, protecteur, interrupteur homme mort, verrouillage de remise en marche
Applications	Meulage, tronçonnage, brossage, ponçage (acier, inox, pierre, carrelage)
Système de batterie	AMPShare (compatible avec tous les outils 18V partenaires)
Mise en marche	Interrupteur sur le boîtier moteur + interrupteur sur poignée (séquence)
Entretien	Nettoyer régulièrement les ouïes de ventilation à l’air comprimé sec
Garantie	Garantie légale + déclaration fabricant FEIN
Pièces de rechange	Liste disponible sur www.fein.com
Accessoires inclus	Poignée supplémentaire, protecteur, clé à fourche (partiellement)
Niveau de pression acoustique	LpA = 85 dB(A) (estimation typique)
Niveau de puissance acoustique	LwA = 96 dB(A) (estimation typique)
Vibrations (meulage)	ah,AG = 5,5 m/s² (estimation)

FOIRE AUX QUESTIONS - CCG 18-125-10 PD-SEC AS Fein

Comment démarrer l'outil ?

Pour démarrer la meuleuse d'angle, appuyez d'abord sur l'interrupteur situé sur le boîtier du moteur. Une lampe s'allume pendant environ 3 secondes. Pendant ce temps, appuyez sur l'interrupteur de la poignée supplémentaire. Relâcher l'un ou l'autre arrête l'outil (interrupteur homme mort).

Que faire en cas de blocage de l'outil ?

Le contrôleur de blocage éteint automatiquement l'outil en cas de blocage. Mettez l'interrupteur en position d'arrêt, retirez l'outil de la pièce, vérifiez l'état de l'accessoire, puis redémarrez.

Comment changer la batterie ?

Assurez-vous que l'outil est à l'arrêt. Appuyez sur les boutons de déverrouillage de la batterie et retirez-la. Insérez une batterie chargée jusqu'à ce qu'elle s'enclenche. Ne forcez jamais.

Comment nettoyer l'outil ?

Nettoyez régulièrement les ouïes de ventilation avec un pinceau doux, propre et sec. Soufflez de l'air comprimé sec et sans huile à travers les fentes. Pour la batterie, utilisez un chiffon sec ; pas de produits chimiques.

Quels accessoires sont compatibles ?

Utilisez uniquement des accessoires d'origine FEIN adaptés au modèle : disques à ébarber (Type 27), disques à tronçonner, disques à lamelles, plateaux de ponçage, brosses boisseau, perforateurs diamant. Reportez-vous à la liste en fin de notice.

Comment régler la vitesse ?

La pré-sélection électronique de vitesse permet de régler la vitesse en continu à l'aide d'une molette (selon modèle). Tournez la molette pour adapter la vitesse à l'application et à l'accessoire.

Que signifie le voyant LED sur la batterie ?

Les LED vertes indiquent l'état de charge. Appuyez sur le bouton situé sur la batterie : 3 LED = pleine charge, 1 LED = faible. Si aucune LED ne s'allume, la batterie est défectueuse et doit être remplacée.

Comment transporter la batterie en toute sécurité ?

Les batteries lithium-ion sont soumises à la réglementation sur les matières dangereuses. Pour le transport routier, aucune mesure spéciale n'est nécessaire. Pour le transport aérien, consultez un expert. Protégez les contacts avec du ruban adhésif et emballez la batterie pour éviter tout déplacement.

Quelles sont les mesures de sécurité essentielles ?

Portez toujours des lunettes de protection, un masque anti-poussière et des protections auditives. Utilisez la poignée supplémentaire et le protecteur. Ne portez pas de vêtements amples. Maintenez les autres personnes à distance. Lisez attentivement la notice de sécurité.

Où trouver les pièces de rechange ?

La liste des pièces de rechange est disponible sur le site www.fein.com. Utilisez uniquement des pièces d'origine. Vous pouvez remplacer vous-même les accessoires, les flasques, le protecteur et la batterie. Pour toute autre réparation, contactez le service après-vente FEIN.

MODE D'EMPLOI CCG 18-125-10 PD-SEC AS Fein

Traduction de la notice originale.

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Signal d'interdiction général. Cette action est interdite !
	Ne pas toucher les éléments en rotation de l'outil électrique.
	Suivre les indications données dans le texte ou la représentation graphique ci-contre !
	Lire impératifement les documents ci-joints tels que la notice d'utilisation et les instructions générales de sécurité.
AMPShare1 P#m#n#d by BOSCH	AMPShare désigne le système de batteries partagés permettant d'utiliser une seule et même batterie sur de nombreux outils de différentes marques.
	Avant d'effectuer ce travail,steroler l'accumulateur de l'outil électrique. Sinon, il y a des risques de blessures dues à un démarrage non intentionné de l'outil.
	Lors des travaux,porter une protection oculaire.
	Lors des travaux,porter une protection acoustique.
	Lors des travaux,utiliser un protège-main.
	Utilisez toujours l'outil électrique à deux mains.
	Ne pas charger des accus endommagés.
	Protégé la batterie de toute source de chaleur, comme par ex. l'exposition directe au soleil, au feu, aux encraisements et à l'humidité.
	Une surface qui peut être touchée est très chaude et donc dangereuse.
	Paignée
	Mise en marche
	Arrêt
	Information supplémentaire.
CE	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.
UK	Confirme la conformité de l'outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse).
SAUS	Ce symbole confirme la certification de ce produit aux États-Unis et au Canada.
EAC	Confirme la conformité de l'outil électrique avec les réglementations techniques nationales de l'union douanière (Biélorussie, Kirghizistan, Kazakhstan et Arménie).
AVERTISSEMENT	Cette indication indique une situation éventuellesment dangereuse pouvant entraîner de graves blessures ou la mort.
Li-lon	Signalisation de recyclage : indique les matériaux recyclables
	Trier les outils électriques ainsi que tout autre produit ELECTrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement.
	Marque les emballages et les produits recyclables qui doivent être collectés et éliminés séparément.
	Type d'accu
	Type de chargeur
	Faible vitesse de rotation
	Vitesse de rotation élevée
	voir chapitre « Indications d'utilisation. »
(Ax - Zx) Marquage interne
(**) PeutContainir des chiffres ou des lettres
*** Partiellement fourni avec

Signe Unité internat iqnale Explication
n	/min, min-1, rpm,r/min	Vitesse de référencce
P1	W Puissance absorbée
P2	W Puissance utile
UV Tension de référencce
fHz Fréquence
M...	mm Dimension, filtage métrique
Ø mm Diamètre d'un élément
ØH T O D	mm	ØD=diamètre max. disque à meuler/à tronçonneurØH=diamètre de l'alésageT=épaisseur du disque à meuler/à tronçonneur
ØD	mm	ØD=diamètre max. du plateauouple de ponçage
M I	mm M=filage de la flasque de serrageI=longueur de l'arbre filtré
M O D	mm	ØD=diamètre max. de la Brosse boisseau en fil d'accierM=Filetage de la flasque de serrage / outil de travail
M T O D	mm	ØD=diamètre max. Brosse boisseauM=Filetage de la flasque de serrage / outil de travailT=Longueur de fil max.
M O D	mm	ØD=diamètre max. scie cloche diamantM=Filetage de la flasque de serrage / outil de travail
Signe Unité internationale Explication
	kg Poids suivant EPTA-Procedure 01
	kg Poid de l'outil électrique sans batterie et outil de travail
	kg Poids de la batterie
LpA	dB Niveau de pression	acoustique
LwA	dB Niveau d'intensité acoustique
LpCpeak	dB Niveau max. de pression acoustique
K...		Incertitude
a	m/s2	Valeur d'émission vibratoire suivant EN 60745 (somme vectorielle des trois axes directionnels)
ah,AG	m/s2	Valeur de vibration moyenne pour le meulage d'angle
ah,DS	m/s2	Valeur de vibration moyenne pour le ponçage avec feuille abrasive
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unités de base et unités dérivées du système international SI.

Pour vous sécurité.

A VERTISSEMENT

Lisez tous les avertissements de sécurité et toutes les ins

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

Conservez tous les averissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilisez pas cet outil electrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions generales curite » (réf. documents 3 41 30 054 06 1).

Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une pierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

meuleuse d'angle electroporative, conque pour le meulage à sec, le brossage avec Brosse à fils metalliques et le tronçonnage d'acier, d'acier inox et de pierre ainsi que pour couper des carreaux à l'abri des intempéries avec les outils de travail et les accessoires autorisés par Fein.

Dans un environnement représentant à perturbations élevées, une réduction de la qualité de fonctionnement est possible, telle que panne-temporaire, réduction temporaire de la fonctionnalité ou du comportement de fonctionnement conforme. Dans de tels cas, il est nécessaire à l'opérateur d'intervenir pour remédier à la perturbation.

L'outil électrique n'est pas consq pour travailler les matieres plastiques ou pour des travaux de polissage. L'utilisateur assume lui seul toute responsabilité pour les dommages dus à une utilisation non conforme à la conception de l'appareil.

Il convient de respecter les règles de prévention des accidents généralement reconnues et les consignes de sécurité jointes.

Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique, ou de tronçonnage par meule abrasive

Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, Brosse métallique ou outil à tronconner. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les specifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave.

Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas ete concu peuvent provoquer un danger et causer un accident corporel.

Ne pas utiliser d'accessoires non concus spécifique et recommends par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat. Le diamètre extérieur et l'épaissur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée.

Les accessoires avec insert de filetage doivent etre montes avec précision sur le filtage de la broche d'entrainement. Le diametre du trou de I'accsoire montes a I'aide d'une bride doit correspondre au diametre de la bride. Les accessoires montes de maniere imprecise sur l'outil electrique ne tournant pas uniformement, genererent de fortes vibrations et peuvent entrainer une perte de contrôle.

Ne pas utiliser d'accessoire endommage. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence eventuelle de copeaux et fissures, les patins d'appui pour détector des traces eventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détector des fils desserrés ou fissures. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages eventuels ou installer un accessoire non endommage. Àpres examen et installation d'un accessoire, placez-vous ainsi que les personnes représentes à distance du plan de l'accessoire rotatif et faites marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommages seront normalment détruits pendant cette période d'essay.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pieces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules générées par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Maintenir les personnes représentes à une distance de sécurité par rapport à la zone de travail. Toutte personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece à usiner ou d'un accessoire cassé peuvent être projétés et provoquer des blessures en dehors de la zone immédiate d'opération.

Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés. Le contact de l'accessoire coupant avec un fil « sous tension » peutmettre « sous tension »les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.

Ne pas faire fonctionner l'outil electrique en le portant sur le cote. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.

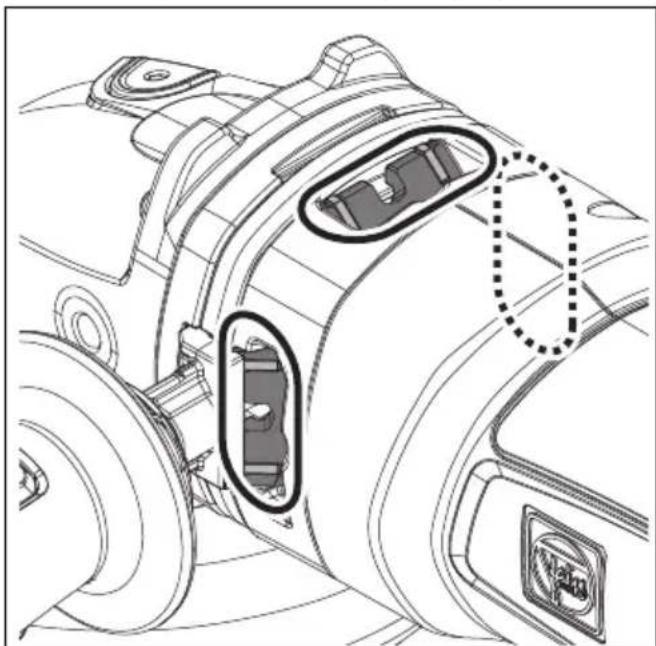

Nettoyer regulierement les orifices d'airation de l'outil electrique. Le ventilateur du moteur attirera la poussiere à l'intérieur du boitier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.

Ne pas faire fonctionner l'outil électrique à proximité de matérieliaux inflammables. Des étincelles pourraient enflammer ces matérieliaux.

Ne pas utiliser d'accessoires qui nécessit des réfrigerants fluides. L'utilisation d'eau ou autres réfrigerants fluides peut aboutir à une electrocution ou un choc électrique.

Rebonds et mises en garde correspondantes

Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule rotative, d'un patin d'appui, d'une Brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation qui, à son tour, contraint l'outil électriche hors de contrôle dans le sens opposé de rotation de l'accessoire au point du grippage.

Par exemple, si une meule abrasive est accrochee ou pincee par la piece a usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du materiaiu, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de I'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions.

Le rebond résultat d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incor-rectes et peut être évité ennant les précautions appropriées spécifiées ci-dessous.

Maintenir solidement l'outil et positionner le corps et le bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser la poignée auxiliaire, le cas échéant, pour contrôle au maximum les rebonds ou les réactions de couple au moment du démarrage. L'opérateur est en mesure de contrôle les réactions de couple ou les forces de rebond, si des précautions appropriées ont été prises.

Ne jamais placer votre main à proximé de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main.

Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond pousse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage.

Etre particulièrement prudent lors d'opérations sur descoins, des arêtes vives etc. Eviter que l'accessoire ne rebondisse et ne s'accroche. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond.

Ne pas fixer de chaine coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Mises en garde de sécurité spécifique aux opérations de meulage et de tronçonnage abrasif

Utiliser uniquement des types de meules commandés pour votre outil électrique et le protecteur spécifique concu pour la meule可以选择. Les meules pour lesquelles l'outil électrique n'a pas eteconu ne peuvent pas etre protégées de façon satisfaisante et sont dangereuses.

La surface de meulage des meules à moyeu déported doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée.

Le protecteur doit être solidement fixé à l'outil electrique et place en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protégger l'opérateur des fragments de meule cassée, d'un contact accidentel avec la meule et d'étincelles susceptibles d'enflammer les vêtements.

Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple: ne pas meu-ler avec le cote de la meule à tronconner. Les meules à tronconner abrasives sont destinées au meulage péri-phérique, l'application de forces laterales à ces meules peut les briser en éclats.

Toujours utiliser des flasques de meule non endommas qui sont de taille et de forme correctes pour la meule que vous avez可以选择. Des flasques de meule appropriés supportant la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronconner peuvent être différents des autres flasques de meule.

Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevé d'un outil plus petit et elle peut éclater.

Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif

Ne pas « coincer » la meule à tronconner ou ne pas appliquer une pression excessive. Ne pas tenter d'exé-cuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule.

Ne pas vous placer dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s'éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l'outil électrique directement sur vous.

Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque,mettre l'outil électrique hors tension et tener l'outil électrique immobile jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'enlever le disque à tronconner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produit. Rechercheer et prendre des mesures correctives afin d'empêcher que la meule ne se gripe.

Ne pas redémarrer le découvert dans l'ouvrage. Laisser la meule atteindre sa pleine vitesse et la replacer avec précaution dans la coupe. La meule peut se coince, se rapprocher ou provoquer un rebond si l'outil est redémarré lorsqu'elle se trouve dans l'ouvrage.

Prévoir un support de panneaux ou de toute piece à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pieces à usiner ont tendance à flechir sous leur propre poids. Les supports doivent être placés sous la piece à usiner pres de la ligne de coupe et pres du bord de la piece des deux côts de la meule.

Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des cablages électriques ou des objets, ce qui peut entraîner des rebonds.

Mises en garde de sécurité spécifique aux opérations de ponçage

Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.

Mises en garde de sécurité spécifique aux opérations de brossage métallique

Garder à l'esprit que des brins métalliques sont rejetés par la Brosse même au cours d'une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la Brosse. Les brins métalliques peuvent aisément pénétr dans des vêtements légers et/ou la peau.

Si l'utilisation d'un protecteur est recommendée pour le brossage métallique, ne permettre aucune gén du touret ou de la Brosse métallique au protecteur. Le touret ou la Brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.

Avertissements de sécurité supplémentaires

Ne pas utiliser un outil électrique endommage. Avant chaque'utilisation de l'outil électrique, examiner le boîtier et les autres composants pour détecter des dommages évientuels, comme des fissures ou des ruptures.

Ne pas porter de vêtements facilement inflammbables. Des étincelles pourraient enflammer ces vêtements.

Utilisez les entreprises si celles-ci sont four-nies avec la meule.

Les meules coudees doivent etre montees de maniere a ce que leur surface de poncage soit en retrait de 2 mm par rapport au niveau inférieur du bord du protecteur. Les meules ne replissant pas cette condition ne peuvent pas etre suffisamment blindées et ne sont pas autorises.

Assurez-vous que les accessoires sont montés conformément aux indications du fabricant. Une fois les accessiores montés, ils doivent pouvoir tourner librement. Les accessoires mal montés peuvent se détacher pen-dant le travail et être éjectés hors de l'appareil.

Maniez avec précaution les meules et rangez-les conformément aux instructions du fabricant. Les meules endommagées peuvent avoir des fissures et se fendre lors du travail.

Lors de l'utilisation d'accessoires avec insert de filetage, veiliez à ce que le filtage dans l'accessoire soit suffisamment long pour pouvoir intégrer la longueur de la broche de l'outil électrique. Le filtage dans l'outil élec-trique doit correspondre à celui de la broche. Les accessoires mal montés peuvent se détacher lors du travail et cause des blessures.

Ne dirigez pas l'outil électrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds.

Faites attention aux cables electriques, conduites de gaz et d'eau eventuellement cachés. Avant de commencer le travail, contrôle la zone de travail à l'aide d'un détecteur de métaux par exemple.

Utilisez un dispositif d'aspiration stationnaire et soufflez souvent les ouies de ventilation. En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des matériaux métalliques, que des poussières conductrices se déposent à l'intérieur de l'outil électrique. Cela peut nuir à la double isolation de l'outil électrique.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution.

Toujours travailler avec la poignee supplémentaire. La poignée supplémentaire garantit un guidage sur de l'outil electrique.

Ne regardez jamais de très pres directement dans la lumière de la lampe de l'outil électrique. Ne dirigez pas la luzière de la lampe vers les yeux d'autres personnes se trouvant à proximé. Les rayons générs par la lampe peuvent être dangereux pour les yeux.

Après avoir travaillé des matériaux à base de plâtre : Nettoyer les orifices de ventilation de l'outil électrique et de l'élement de commande à l'aide d'air compré sec exempt d'huile. Autrement, les poussières plâtreuses poursraient se déposer dans le carter de l'outil électrique et sur l'élement de commande et poursraient durcir au contact de l'humidité présente dans l'air. Ceci peut entraver le mecanisme d'enclenchement.

Utilisation et entretien de l'accumulateur (blocs d'accu).

Les générées consignes de sécurité ne sont valables que pour les batteries 18V-FEIN-Lithium-ion-AMPShare. Utiliser la batterie uniquement dans les produits des partenaires AMPShare. Les batteries 18V marquées AMPShare sont entièrement compatibles avec les produits suivants :

-tous les produits du système FEIN-18V-AMPShare -tous les produits 18V des partenaires AMPShare.

Lors du travail avec et lors du chargement de batteries d'un type ne convenant pas à l'outil, de batteries endommagées, réparées ou modifiées, de batteries contrefaites ou d'autres fabricants, il y a danger d'incendie et/ou d'explosion.

Respecter les recommendations relatives aux batteries figurant dans la notice d'utilisation de votre produit.

C'est la seule façon de faire fonctionner la batterie et le produit en toute sécurité et de protégé les batteries d'une surcharge dangereuse.

Ne recharger les batteries qu'a l'aide de chargeurs recommendés par FEIN ou par un partenaire AMPShare.

Un chargeur approprié à un type spécifique de batterie peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres batteries.

La batterie est fournie en etat de charge faible. Afin de garantir la puissance complète de la batterie, la charger complètement dans le chargeur avant la première mise en service.

Conserver les batteries hors de la portée des enfants.

Ne pas démonter, ouvrir ni fractionner les batteries. Ne pas exposer les batteries à des chocs mécaniques. En cas d'endommagement et d'utilisation non conforme de la batterie, des vapeurs et liquides nuisibles peuvent s'échapper. Les vapeurs peuvent irrérer les voies respiratoires. Le liquide qui sort de la batterie peut entraîner des irritations de la peau ou cause des brûlures.

Au cas où la peau entraïait en contact avec le liquide de la batterie, rincer immédiatement abondamment à l'eau. Si le liquide de la batterie entre en contact avec les yeux, rincer les yeux à l'eau claire et consulter immédiatement un médecin!

Si le liquide de la batterie a mouillé des objets adjacents, vérifier les pieces concernées. Porter des gants de protection pour éviter tout contact avec la peau. Nettoyer les pieces à l'aide d'un papier de menage sec ou replacer les pieces si nécessaire. Les vapeurs qui sortent peuvent irrriter les voies respiratoires. Le liquide qui sort de la batterie peut entraîner des irritations de la peau ou cause des brûlures.

Ne pas court-circuiter la batterie. Tener la batterie non-utilisée à l'écart de toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, car un pontage pourrait provoquer un court-circuit. Un court-circuit entre les contacts de la batterie peut provoquer des brûlures ou un incendie.

La batterie peut être endommagée par des objets pointus tels que clous ou tournevis ou par une force extérieur. Un court-circuit interne peut se produit et la batterie peut prendre feu, fumer, exploser ou surchauffer.

Ne jamais entretenir des batteries endommagées.

L'entretien de batteries ne doit être effectué que par le fabricant ou par un centre de service autorisé.

Protégier la batterie de toute source de chaleur, comme par ex. l'exposition directe au soleil, au feu, aux encrassements, à l'eau et à l'humidité. Il existe un risque d'explosion et de court-circuit.

N'utiliser et ne stocker la batterie qu'a une température ambiente comprise entre -20 °C et +50 °C. Ne pas laisser la batterie dans la voiture par ex. en été. A des températures < 0 °C, les performances peuvent être réduites de manière spécifique à l'appareil.

Charger la batterie uniquement à des températures ambiantes comprises entre 0^ et +35^ . Recharger la batterie avec port USB uniquement via ce dernier à des températures ambiantes comprises entre +10^ et +35^ . Un chargement en dehors de la plage de tempé rature peut endommager la batterie ou augmenter le risque d'incendie.

Manipuler les batteries déchargees avec précaution. Les batteries constituent une source de danger, car elles peuvent provoquer un courant de court-circuit très élevé. même si les batteries Lithium-ion semblent être à l'état décharge, elles ne se déchargent jamais complètement.

Ne pas immer la batterie dans des liquides tels que l'eau (salée) ou des boissons. Tout contact avec des liquides peut endommager la batterie. Cela peut entraîner un dégagement de chaleur, de la fumée, une inflammation ou une Explosion de la batterie. Ne pas continuer à utiliser la batterie et s'adresser à un centre de Service ÀpRES-Vente agréé par FEIN.

Ne pas utiliser des batteries endommagées. L'utilisation d'une batterie doit être immédiatement stoppée des qu'elle présente des caractéristiques anormales, telles qu'un dégagement d'odeur, de chaleur, une décoloration ou une déformation. Si vous continuez à l'utiliser, la batterie peut degager de la chaleur et de la fumée, s'enflammer ou exploser.

Ne pas ouvrir, écraser, surchauffer ou brûler la batterie. Le non-respect de ces consignes entraine un risque de brûlure et d'incendie. Suivre les instructions du fabricant.

Eteindre les batteries Lithium-ion en feu à l'aide d'eau, du sable ou d'une couverture extinctrice.

Éviter les coups / impacts physiques. Les coups et la pénetration d'objets peuvent endommager les batteries. Cela peut entraîner des fuites, un dégagement de chaleur, de la fumée, une inflammation ou une explosion de la batterie.

Ne jamais charger la batterie pendant la nuit sans surveillance. Le non-respect de ces consignes peut entraîner un risque d'incendie ou d'explosion.

Ne sortir la batterie de son emballage d'origine que lorsqu'elle doit être utilisée.

Ne pas-retirer la batterie que lorsque I'outil electrique est à I'arrêt.

Avant tous travaux sur l'outil electrique, retirer la batterie de l'outil. Risque de blessures en cas de demarrage non intentionnel de l'outil electrique.

Protégé la batterie de l'humidité et de l'eau. Nettoyer les raccords encrassés de la batterie et de l'outil électrique à l'aide d'un chiffon sec et propre.

Retirer la batterie avant de transporter ou de stocker l'outil électrique.

Suivre les consignes de sécurité figurant dans les notices d'utilisation des chargeurs de FEIN ou des partenaires AMPShare.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a eté mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils electriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil electrique. Si, toutefois, l'outil electrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommendé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est etéint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoirependant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintainir les mains chaudes, organisation des opérations de travail.

Emanation de poussières nocives

Lors du travail avec enlevement de matière, des poussières pouvant etre dangereuses sont generées.

Toucher ou aspirer certaines poussières, par ex. d'amiate et de matériaux contenant de l'amiate, de peintures contenant du plomb, du métal, de certains bois, de mineraux, des particules de silicate containues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut cause des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière générae ainsi que des équipements de protection personnel et veiller à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amiate qu'à des spécialistes.

Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou cause une explosion. Evitez une projection d'étincelles vers le bac de récapération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de récapération des poussières et respectez les indications de travail du fabricant du matériel ainsi que les règlements en vigueur dans votre pays spécifique aux matériaux à traiter.

Instructions d'utilisation.

N'actionner le bouton de blocage (voir page 6) que lorsque le moteur est à l'arrêt. Autrement, l'outil electrique risque d'être endommaged.

Déplacement de la poignée (voir page 6)

-Ouvr les deux crochets de fermetre.
- Retirer le couvercle de protection.
- Desserrer la vis de serrage dans le sens inverse des aiguilles d'une montre jusqu'à la butée.

La vis de serrage doit être entièrement desserrée. Autrement, l'outil électrique risque d'être endommagé.

• Positionner la poignée dans une des positions pré-vues pour la poignée.
  -Serrer la vis de serrage dans le sens des aiguilles d'une montre.

Montage du couvercle de protection (voir page 9)

-Pousser le couvercle de protection sur le capot de protection.
- Veiller à ce que les deux crochets de fermeture soient entièrement encliquétés.

Instructions d'utilisation supplémentaires

Le verrouillage de remise en marche évite que l'outil électrique ne se remette en route lors de l'enfichage de l'accumulateur si l'interrupteur est en position Marche. Si l'outil électrique s'éteint sans que l'interrupteur soit actionné, éteindre l'interrupteur de l'outil électrique,steroler la batterie et la remetre en place.

Mise en marche

Pourmettre en marche la meuleuse d'angle,appuyer sur l'interrupteur situé sur le boitier du moteur (voir page 9).La lampe s'allume pendant environ 3 secondes. Pendant ce temps,appuyer sur l'interrupteur de la poignee supplémentaire.Lorsque la lampe s'eteint,la meuleuse d'angle ne peut plus etre allumee a laide de l'interrupteur situé sur la poignee supplémentaire.

Équipement

Le démarrage en douceur sert à réduire les forces de réaction lors de la mise en marche et de l'accelération de l'outil électrique jusqu'à la vitesse à vide.

Le dispositif de protection contre un redémarrage intempestif empêche l'outil électrique de redémarrer automatiquement si l'alimentation électrique a été interrompue pendant le fonctionnement. Dans un tel cas, arrêtier l'outil électrique, corriger l'alimentation en courant et remettre l'outil électrique en marche.

Le contrôleur de blocage réduit le risque d'endommagement du moteur et d'accidents lorsque l'outil de travail se bloque. Dans ce cas, l'outil électrique s'éteint automatiquement. Ensuite mette l'interrupteur en position d'arrêt, retarder l'outil électrique de la piece à usiner et vérifier si l'outil de travail présente des dommages. Ensuite, remettre l'outil électrique en marche.

Le dispositif de protection electronique contre les surcharges réduit le risque d'endommagement du moteur en cas de surcharge de l'outil electrique. Dans ce cas, l'outil electrique s'est automatquement. Ensuite mesure l'interrupteur en position d'arrêt, retirer l'outil electrique de la pierce à usiner et vérifier si l'outil de travail présente des dommages. Ensuite, remetre l'outil electrique en marche.

La préselectionlectronique de la vitesse permet de régler la vitesse en fonction de l'utilisation et de l'outil de travail utilisé.

L'interrupteur homme mort est un interrupteur non verrouillable. L'interrupteur homme mort doit être actionné en permanence pourmaintenir l'outil électrique en fonctionnement.

L'outil électrique est équipé d'un système de freinage qui Freine l'outil de travail de l'outil électrique. Cela réduit le risque d'accident.

La surveillance du rebond réduit le risque de rebond inattendu (kickback) de la machine. Dans ce cas, l'outil électrique s'est automatiquement. Ensuite mesure l'interrupteur en position d'arrêt, retarder l'outil électrique de la pierce à usiner et vérifier si l'outil de travail présente des dommages. Ensuite, remettre l'outil électrique en marche.

Voyant indiquant l'etat de charge sur la batterie (voir page 12).

L'etat de charge peut être indiqué par les LED vertes duvoyant indiquant l'etat de charge sur la batterie.

Appuyer sur la touche indiquant I'etat de charge @ pour faire afficher I'etat de charge.

Si aucune LED n'est allumée après que la touche indiquant l'etat de charge a ete appuyee, c'est que la batterie est defectueuse et doit etre remplacement.

Transport.

Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L'utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.

Lors d'une expulsion par tiers (par ex.: transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l'emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.

Ne pas expédier les batteries que si le carter n'est pas endommaged. Recouvrir les contacts à l'air libre et emballer la batterie de manière à ce qu'elle ne se déplace pas dans l'emballage. Veuillez également respecter des règlementations supplémentaires nationales évientulement en vigueur.

Travaux d'entretien et service après-venture.

Veiller à ce que les outils électriques ne soient réparés, entretenus et contrôle que par un personnel spécialisé étant donné que des remises en état inadéquates peuvent entraîner un risque considérable pour l'utilisateur.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux metalliques, des poussières conductrices pourraient se dépôrier de l'outil électrique. Soufflez souvent de grimé sec et sans huile dans l'intérieur de l'outil à travers les fentes de ventilation.

Lors du travail des matériaux à base de plâtre, de la poussière pourrait se déposer à l'intérieur de l'outil électrique et sur l'élement de commande et pourrait durcir au contact de l'humidité présente dans l'air. Ceci peut entraver le mécanisme d'enclenchement. Souffler féquement de l'air comprime sec et exempt d'huile dans l'intérieur de l'outil électrique à travers les orifices de ventilation.

Les produits ayant ete en contact avec de I'amante ne doit pas etre réparés. Eliminez les produits contaminés par I'amiete conformément aux dispositions nationales relatives à l'elimination de déchets contenant de I'amiente.

Veuillez contacter votre service après-vente FEIN avec les outils électriques et les accessoires FEIN qui ont besoin d'être réparés. Vous trouvez l'adresse sur le site Internet www.fein.com.

Remplacer les autocollants et averissement sur l'outil electrique s'ils sont usées et illisibles.

Nettoyer les surfaces de contact de l'outil electrique à intervalles réguliers avant de régler la poignée.

Vous trouvrez la liste actuelle des pieces de rechange pour cet outil electroportatif sur notre site www.fein.com.

N'utiliser que des pieces de rechange d'origine.

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants :

Accessoires, flasques de serrage, couverture de proteci-ton, batterie

Entretien et nettoyage.

Nettoyer de temps en temps les orifices de ventilation et les raccords de la batterie à l'aide d'un pinceau doux, propre et sec.

-Ne pas utiliser des substances chimiques pour nettoyer la batterie.

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

La Déclaration CE est uniquement valable pour les pays de l'Union européen et de l'AELE (Association Européenne de Libre-Echange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cessée d'être valable.

La Déclaration UKCA est uniquement valable pour le marché Britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché Britannique. Une fois que le produit a été mis sur le marché Britannique, le marquage CE cesse d'être valable.

L'entreprises FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les reglementations en vigueur indiquées à la première page de la presente notice d'utilisation.

Dossier technique auprès de :

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Protection de l'environnement, recyclage.

Ne pas jeter les batteries avec les ordures menagères !

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.

N'éliminez les accumulateurs que lorsqu'ils sont déchargés.

Si les accumulateurs ne sont pas complètement décharges, isolez par précaution le connecteur électrique a l'aide d'un ruban adhésiif pour les protégger contre les courts-circuits.

Uniquement pour les pays de l'UE :

Conformément à la directive européen 2006/66/CE, les batteries défectueuses ou usages doivent être collectées séparément et faire l'objet d'une réutilisation respectue de l'environnement.

Selection des accessoires (voir pages 15/16).

N'utilise que des accessoires d'origine FEIN. L'accessoire doit être approprié au type d'outil électrique.

B-3 Capot de protection pour le tronçonnage
1-1 Disque à ébarber, Type 27
2-1 Disque à tronçonneur (n'utiliser qu'vec capot de protection monté)
3-1 Disque à lamelles
3-2 Plaque d'appui pour plaque de ponçage en fibre, plaques de ponçages en fibre (ne monter qu'vec le dispositif de serrage de la plaque d'appui fourni)
3-3 Plateau de ponçage avec support auto-agrippant, feuilles abrasives auto-agrippantes, disque fibre auto-agrippant, éponges (utilisez une clé à fourche appropriée)
4-1 Brosse boisseau en fil d'acier
4-2 Brosse boisseau en fil d'acier, plateaux à lamelles (utilisez une clé à fourche appropriée)
5-1 Perforateur diamante (utiliser une clé plate adaptée)
