Produkttyp	Slipvinkel utan sladd (kvarn)
Märke	Fein
Modell	CCG 18-125-10 PD-SEC AS
Batterispänning	18 V
Batterityp	Litiumjon AMPShare
Max slipskiva diameter	125 mm
Vikt (utan batteri)	Cirka 2,5 kg (uppskattning)
Tomgångshastighet	Variabel (elektronisk förinställning)
Elektroniska funktioner	Mjukstart, återstartsskydd, blockeringskontroll, överbelastningsskydd, varvtalsförinställning, broms, rekylövervakning
Säkerhet	Extrahandtag, skydd, död mans knapp, återstartsspärr
Applikationer	Slipning, kapning, borstning, sandpappring (stål, rostfritt, sten, kakel)
Batterisystem	AMPShare (kompatibel med alla partnerverktyg 18V)
Start	Strömställare på motorhuset + strömställare på handtaget (sekvens)
Underhåll	Rengör regelbundet ventilationsöppningarna med torr tryckluft
Garanti	Lagstadgad garanti + FEIN tillverkardeklaration
Reservdelar	Lista tillgänglig på www.fein.com
Medföljande tillbehör	Extrahandtag, skydd, gaffelnyckel (delvis)
Ljudtrycksnivå	LpA = 85 dB(A) (typisk uppskattning)
Ljudeffektnivå	LwA = 96 dB(A) (typisk uppskattning)
Vibrationer (slipning)	ah,AG = 5,5 m/s² (uppskattning)

Vanliga frågor - CCG 18-125-10 PD-SEC AS Fein

Hur startar jag verktyget?

För att starta vinkelslipen, tryck först på strömställaren på motorhuset. En lampa tänds i cirka 3 sekunder. Under denna tid, tryck på strömställaren på extrahandtaget. Släpp en av dem för att stoppa verktyget (död mans knapp).

Vad gör jag om verktyget fastnar?

Blockeringskontrollen stänger automatiskt av verktyget vid blockering. Ställ strömställaren i avstängt läge, ta bort verktyget från arbetsstycket, kontrollera tillbehörets skick och starta sedan om.

Hur byter jag batteri?

Se till att verktyget är avstängt. Tryck på batteriets låsknappar och ta bort det. Sätt i ett laddat batteri tills det klickar på plats. Tvinga aldrig.

Hur rengör jag verktyget?

Rengör regelbundet ventilationsöppningarna med en mjuk, ren och torr pensel. Blås torr och oljefri tryckluft genom springorna. För batteriet, använd en torr trasa; inga kemikalier.

Vilka tillbehör är kompatibla?

Använd endast original FEIN-tillbehör som passar modellen: slipskivor (typ 27), kapskivor, lamellskivor, slippapper, borstkoppar, diamantborrkronor. Se listan i slutet av manualen.

Hur ställer jag in hastigheten?

Elektronisk varvtalsförinställning gör att du kan ställa in hastigheten kontinuerligt med ett ratt (beroende på modell). Vrid ratten för att anpassa hastigheten till applikationen och tillbehöret.

Vad betyder LED-lampan på batteriet?

De gröna LED-lamporna visar laddningsstatus. Tryck på knappen på batteriet: 3 LED = full laddning, 1 LED = låg. Om ingen LED tänds är batteriet defekt och måste bytas.

Hur transporterar jag batteriet på ett säkert sätt?

Litiumjonbatterier omfattas av regler för farligt gods. För landsvägstransport krävs inga särskilda åtgärder. För flygtransport, kontakta en expert. Skydda kontakterna med tejp och packa batteriet för att undvika rörelse.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid skyddsglasögon, dammask och hörselskydd. Använd extrahandtaget och skyddet. Bär inte löst sittande kläder. Håll andra personer på avstånd. Läs säkerhetsanvisningarna noggrant.

Var hittar jag reservdelar?

Reservdelslistan finns på webbplatsen www.fein.com. Använd endast originaldelar. Du kan själv byta tillbehör, flänsar, skydd och batteri. För andra reparationer, kontakta FEINs kundservice.

BRUKSANVISNING CCG 18-125-10 PD-SEC AS Fein

Översätting av bruksanvisning i original.

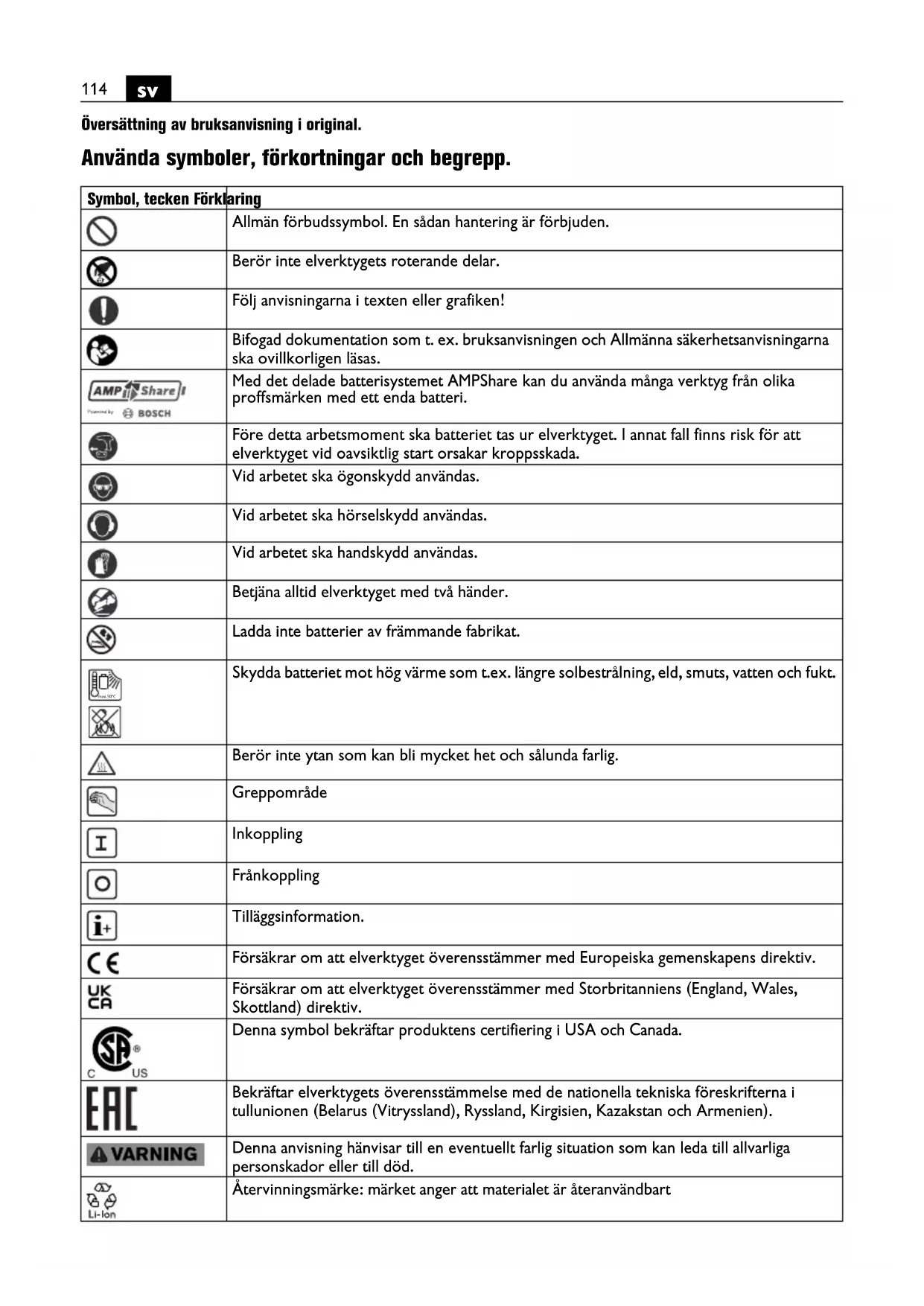

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Allmän förbudssymbol. En:Sådan hantering är föbjuden.
	Berör inte elverktygets roterande delar.
	Följ anvisingarna i texten eller grafiken!
	Bifogad documentation som t. ex. braupsanvisingen och Allmännaa sächerhetsanvisingarnaska ovillkorligen lásas.
AMPShare1 Presents by BOSCH	Med det delade batterisystemet AMPShare kan du använda måga verktyg frän olikaproffsmärken med attenda batteri.
	Färe detta arbetsmoment skabatteriet tas ur elverktyget. I annat fall finns risikfor attelverktyget vid oavsiktlg start orsakar kroppsskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skha hörsvskydd användas.
	Vid arbetet skaa handskydd användas.
	Betjäna alltid elverktyget med två händer.
	Ladda inte batterier av främande fabrikat.
	Skydda batteriet mot hög värme som t.ex. langre solbesträlung, eld, smuts, vatten och fukt.
	Berör inte ytan som kan bli mycket het och sälunda farlig.
	Greppområde
I	Inkoppling
	Frånkoppling
i+	Tillägsinformation.
C€	Försakrar om att elverktyget overensstämmer med Europeiska gemenskapens direktiv.
UKCR	Försakrar om att elverktyget overensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
SAUS	Denna symbol bekräftarprodukten certificering i USA och Canada.
EAC	Bekräftar elverktygets overensstammelse med de nationella tekniksfareskrifterni atullunionen (Belarus (Vitryssland), Ryssland, Kirgisien, Kazakhstan och Armenien).
AWARNING	Denna anvising hänvisar till en eventuellt farlig situation som kan leda till allvarlaga persorskador erller till död.
Li-Ion	Återvinningsmarke: märket anger att materialet är Återanvändbart
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter ska omhändertas och hanteras på miljövänligt sätt.
	Kännetecknar Återvinningsbara förpackningar ochprodukter, som@måste insamlas och disponeras separat från varandra.
	Battertyp
	Typ av laddare
	Lågt varvital
	Högnt varvital
	Se avsnittet "Användningsinstruktioner."
(Ax-Zx) Kodbetecckning für interna syften
(**) Kan innehälla siffror erller bokstäver
*** Partiell leverans

Tecken Internationell	enhet Förklaring
n	/min, min-1, rpm,r/min	Märkvarvital
P1	W Upptagen effekt
P2	W Avgiven effekt
UV	M	ä r k
fHz Frekvens
M...	mm Mätt, metrisk gänga
Ø mm Diameter Forr	en rund component
T O D	mm	ØD=max. diameterForslip-/kapskivaØH=diameter på infästningshåletT=tjocklekFor slip-/kapskiva
O D	mm	ØD=max. diameterFor sliprondell
M I	mm M=gänga på spänfländsenI=längd på gängspindeln
M K	mm	ØD=max. diameterFor konisk ståltrådsborsteM=Spännflänsens gänga/insatsverktyg
T O D	mm	ØD=kopparborstens max.diameterM=Spännflänsens gänga/insatsverktygT=max.trådlängd
M	mm	ØD=max. diameterFor diamant höl cutterM=Spännflänsens gänga/insatsverktyg
	kg	Vikt enligt EPTA-Procedure 01
Tecken International	enhet Förklaring
	kg Elverktygets vikt utan batteri och insatsverktyg
	kg Batteriets vikt
LpA	dB Ljudtrycksnivå
LwA	dB Ljudeffektnivå
LpCpeak	dB Toppljudtrycksnivå
K...		Onoggrannhet
a	m/s2	Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar)
ah,AG	m/s2	Medelvibrationsvärde vid vinkelslipning
ah,DS	m/s2	Medelvibrationsvärde vid slipning med slippapper
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda encheter.Free det Internationella enchetssystemet SI.

För din sakerhet.

A VARNING

Läs noga igenom alla sakerhetsanvisiningar och instruktioner. Fel som

uppstar till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvariga personskador.

Förvara alla varninger och anvisninger für fremtida bruk.

Använd inte detta elverktyg innan du noggrant
låst och fullständigt Förstatt denna instruktionsbok samt bifogade „Allmanna sakerhetsanvis

ningar" (publikationsnummer 341 30 054 06 1). Dessa underlag bör forvaras für senare användning och ska bifogas elverktyget vid überlätse aller fösäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelser.

Avsedd anecdarning av elverktyget:

Handhällen sladdlös vinkelslip for torrslipning, stalborstning och kapning av stål, adelstål och sten for skärning i kakel med av FEIN godkända insatsverktyg och tillbehör i vaderskyddad omgivning.

I en störningsbelagd omgivning ar en minskad driftkvalitet möjlig, som tidsbegränsat avbrott, tidsmässigt reducerad Funktion allerändamalsenlig driftfunktion for vars atgardande användarens ingrepp behövs.

Elverktyget ar inte avsett for bearbetning av plast eller polerarbeten. Användaren ansvaran ensam for skador som uppstar till foljd av icke andamalsenlig användning.

Allmänt godkända arbetarskyddsföreskrifter och bifogade sakerhetsanvisingar maste beaktas.

Gemensamma sakerhetsanvisningar for slipning, sandpapperssslipning, arbenen med stalborste, polering och kapslipning

Detta elverktyg kan användas som slipmaskin med slipskiva, slippapper, stålborste och kapslipskiva. Beakta alla sakerhetsanvisningar, instructuroner, illustrationer och data som foljer med elverktyget. Om nedanstænde anvisningar ignoreras finns risk För elstöt, brand och/eller allvarlig persorskada.

Detta elverktyg ar inte lampligt for polering. Om elverktyget anvands for arbeten det inte ar avsett for, kan farliga situationer och personskador uppsta.

Använd inte tillbehör som tillverkaren inte uttryckligen godkönt och rekommenderat für detta elverktyg. Åven om tillbehör kan fasas på elverktyget finns det ingen garanti for en saker användning.

Insatsverktygets tillatna varvtil maste atminstone mot-svara det pa elverktyget angivna hogsta varvtalet. Feldimensionerade insatsverktyg kan inte pa betryggande satt avskärmas och kontrolleras.

Insatsverktygets yttre diameter och tjocklek maste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande satt avskärmas och kontrolleras.

Insatsverktyg med gnginsats mste exakt passa till slipspindelns gnga. Vid insatsverktyg som monteras med flns mste insatsverktygets hldiameter passa till flnsens infstningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojmnt, vbrerar kraftigt och kan leda till att du frlorar kontrollen ver verktyget.

Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t. ex. slipskivor avseeende splitterskador och sprickor, sliprondeller avseeende sprickor repor eller kraftig nedslitning, stalborstar avseende lösø erller brustna trådär. Om elverktyget aller insatsverktyget skulle falla ned kontrollera om skada uppstättller montera ett oskadat insatsverktyg. Du och andra personer i narheten skä after kontroll och montering av insatsverktyg ställa er utanfor insatsverktygets rotationsradie och sedan lata elverktyget rotera en minut med högsta varvital. Skadade insatsverktyg gär i de flesta fall sönder videnna provkörning.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om sö behövs, använd dammfiltermask, hörsvelskydd, skyddshandskar aller skyddsförkläde som skyddar mot små utslungade slip- och

materialpartiklar. Ogonen ska skyddas mot utslungade frammande partiklar som kan uppsta under arbetet. Damm- och andningskydd maste kunna filtrera bort det damm som eventuelt uppstar under arbetet. Risk finns for horselskada under en langre tids kraftigt buller.

Se till att obehöriga personer hälls på betryggande avständ frän arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken frän arbetsstystcket aller insatsverktygen kan slungas ut och orsaka personskada ävenutanfor arbetsområdet.

Häll i elverktyget endast vid de isolerade greppytorna\ när arbeten utförs på ställen)där insatsverktyget kan\ skada dolda elledninger. Kontakt med en spänningsforange ledning kan satta verktygets metalldilar under\ spanning och leda till elstöt.

Lagg aldrig bort elverktyget innan insatsverktyget stannat fullstandigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns for att du fforlorar kontrollen over verktyget.

Elverktyget fär inte rotera nar det börs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.

Rengör regelbundet elverktygets ventilationsöppninger. Motorfläkten drar in dammi huset och en kraftig anhopning av metalldamm kan orsaka farlga elström-mar.

Använd inte elverktyget i narheten av brännbara material. Risk finns for att gnistor antänder materialet.

Använd inte insatsverktyg som kräver flytande kylme-del. Vatten eller andra kylvätskor kan medfora elstöt.

Varning for bakslag

Ett bakslag ar en plotslig reaktion hos insatsverktyget nar t. ex. slipskivan, sliprondellen, stalborsten hakar upp sig aller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Harvid acelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktting vid inklamningsstallet. Om t. ex. en slipskiva hakar upp sig aller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klammas fast varvid slipskivan bryts sonder aller orsakar bakslag. Slipskivan ror sig nu mot ullort fran anvandaren beroende pa skivans rotationsriktting vid inklamningsstallet. Harvid kan slipskivor aven brista. Bakslag uppstar til foljd av missbruk ellertaktig hantering av elverktyget. Detta kan undvikas genom skyddsatgarder som beskrivs nedan.

Häll stadigt i elverktyget som kroppen och armarna i
ett lage som arlamligt for att motsta baklagskrafter.
Använd alltid stödhandtaget für basta möjiga kontroll
av baklagskrafter och reaktionsmoment vid start.
Användaren kan genom lamliga forsiktighetsatgärder
bättre behärska baklags- och reaktionskrafterna.

Håll alltid handen på betryggande avständ frän det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag g mot din hand.

Undvik att hälla kroppen inom det område elverktyget vid att bakslag rör sig. Bakslaget kommt att driva elverktyget i motsatt riktning till slipskvans rörelse vid inklämningsstället.

Var särskilt fösiktig vid bearbetning av horn, skarpa kanter osv. Håll emot sö att insatsverktyget inte stud-sar ut frän arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen forloras eller att bakslag uppstár.

Använd aldrig kedje-ller tandade sagklinger. Dessa insatsverktyg orsakar ofta ett bakslag aller forlust av kontrollen over elverktyget.

Speciella varningar for slipning och kapslipning Använd endast slipkroppar som godkänts for aktuellt elverktyg och de sprängskydd som ar avsedda for dessa slipkroppar. Slipkroppar som inte ar avsedda for aktuellt elverktyg kan inte på betryggande satt skyddas och ar)darfor farliga.

Skålade slipskivor måste monteras sa att skivans slippyta inte skjuter ut over sprängskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut over sprängskyddets plan kan inte smörjas i tillräcklig grad.

Sprängskyddet maste monteras ordentigt på elverktyget och vara infast sa att hogsta möjliga sakerhet uppnas, dvs den del av slipkroppen som ar vänd mot användaren maste vara skyddad. Sprängskyddet skaskydda användaren mot brottstycken, tillfällg kontakt med slipkroppen amat gnistor som kan antanda kläderna.

Slipkroppar fár anvandas endast for rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor ar avsedda for materialavverkning med skivans kant. Om tryck fran sidan utovas mot slipkroppen kan den spricka.

For valid slipskiva ske alltid oskadade spannflansar i korrekt storlek och form anvandas. Lämpiga flansar stoder slipskivan och reducerar salunda risken for slipskivbrott. Flansar for kapskivor och andra slipskivor kan ha olika utseende och form.

Använd inte nedslitna slipskivor från större elverktyg. Slipskivor für större elverktygär inte konstruerade für de minded elverktygens högre varvital och kan darüber spreicka.

Andra speciella sakerhetsanvisiningar for kap-slipning

Se till att kapskivan inte kommer i klam och att deninte utsats for Hogt mottryck. Forsok inte skara for djupt. Om kapskivan overbelastas okar dess pafrestning och risk finns for att den snedvrids aller blockerar som sedan kan resultera i bakslag aller slipkroppsbrott.

Undvik området framfor och bakom den roterande kapskivan. Om du for kapskivan i arbetsstychet bort fran kroppen kan i handelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp.

Om kapskivan kommt i kläm aller arbetet avbryts, koppla frän elverktyget och hall det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret dà detta kan leda till bakslag. Lokalisera och atgårda orsaken for inklämning.

Koppla inte Åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppná fullt varvtil innan den forssiktigt fös in i skärspåret for fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag.

For att reducera risiken forett bakslag till foljd av inkland kapskiva sca skivor och andra stora arbetsstycken stodas. Stora arbetsstycken kan bojas ut till foljd av hog eenvikt. Arbetsstcyket maste darrfor stodas pa bada sidorna bade i narheten av skarsparet och vid kanten.

Var spezielt forsiktig vid "fickkapning" i dolda omraden som t. ex. i en fardig vagg. Där risk finns att kapsikan kommer i kontakt med gas- eller vattenledningar,elledningar aller andra foremal som kan orsaka bakslag.

Speciella sakerhetsanvisningar for sandpapperslipning

Använd inte für stora slippapper, se tillverkarens uppgifter om slippappereits storlek. Slippapper som star ut over sliprondellen kan leda till persorskada, blockera, rivas sönder eller också orsaka bakslag.

Speciella sakerhetsanvisningar for arbeten med tradborstar

Observera att tradborstar även under normal använd- ning forlorar tradbar. Overbelasta inte stalborsten med for högt anliggningstryck. Utslungade tradbar kan latt tränga in genom kläder och/eller i huden.

När sprängskydd användsör man se till att sprängskyddet och trädborsten inte berör varandra. Tallriks-och koppborstarnas diameter kan till följd av anligg-ningstryck och centrifugalkrafter öka.

Ytterligare sakerhetsanvisningar

Använd aldrig att skadat elverktyg. Kontrollera före varje användning av elverktyget att höjet aller andra komponente inte har skador, som sprickor aller brott.

Bär inte lätt flambara kläder. Gnistor kan anteanda dylika kläder.

Använd elastiska mellanlägg nar södana medfoljer slip-kroppen.

Skalade slipskivor maste monteras sa att skivans slippyta ligger 2 mm innanfor sprangskyddets undre kant. Slipkroppar som inte uppyller dessa krav kan inte avskarmas tillrackligt och ar inte tillatna.

Kontrollera att insatsverktygen har monterats enligt tillverkarens anvisningar. Monterade insatsverktyg maste kunna rotera fritt. Felaktigt monterade insatsverktyg kan lossa under arbetet och slungas ut.

Hantera slipkropparna aktsamt och forvara dem enligt tillverkarens anvising. Skadade slipkroppar kan spricka under arbetet.

När insatsverktyg med gänginsats används,ör man se till att gangan i insatsverktyget ar tillräckligt lang for att stöda elverktygets spindellängd. Gangan pa insatsverktyget maste passa till gangan pa spindeln. Felaktigt monterade insatsverktyg kan under drift lossa och fororsaka persanskada.

Rikta inte elverktyget mot dig själv, andra personer ell der. Risk finns att vassa aller heta elverktyg orsakar personskada.

Se upp for dolt liggande elledningar, gas- och vattenr. Kontrollera arbetsomradet t. ex. med en metalldetektor innan arbetet paborjas.

Använd att stationär utsugningssystem och renblas ofta ventilationsöppningarna. När metall bearetas kan under extrema betingelser ledande damm samlas i elverktygets inre. Elverktygets skyddisolering kan då menligt paverkas.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken på elverktyget. En skadad isolering skyddar inte langre mot elstot.

Arbeta alltid med monterat stodhandtag. Med stodhandtaget kan elverktyget styras korrekt.

Riktainte pà nara häll blichen mot ljuset frän elverktygets lampa. Rikta inte lampans lus mot ögonen pa personer som befinner sig i narheten. Lampans strälning kan skada ögat.

After bearbetting av gipshaltiga material: Rengör elverktygets och kopplingselementets ventilationsöppninger med torr oljefri tryckluft. Annars kan gipshaltigt damm samlas i elverktygets holje och på kopplingselementet och HARDna i samband med luftfuktigkeit. Det kan menligt paverka kopplingsmekanismen.

Användning och hantering av batterier (batterimoduler).

Dessa sakerhetsanvisningar gäller endast for 18V-FeIN-litiumjon-AMPShare-batterier.

Använd batteriet endast i AMPShare-Partnersprodukter. AMPShare markta 18V batterier ar fullständigt kompatibla med foljandeprodukter:

-allaprodukteriFEIN-18V-AMPShare-systemet -alla 18V AMPShare-Partnersprodukter.

Vid atgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främande fabrikat finns risk for brand och/eller explosion.

Beakta batterirekommendationerna i din produits braksanvisning. Endast sa kan batteriet och Produkten anvandas siktert och batterierna ar skyddade mot farlig overbelastning.

Ladda batterierna endast i de laddare, som FEIN aller en annan AMPShare-Partner reckommenderar. Om en ladare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.

Batteriet levereras ofullstandigt laddat. For full effekt.
ska batteriet fore forsta anvandningen laddas upp fullstandigt i laddaren.

Förvara batterierna öatkomligt für barn.

Batterierna fär inte tas isär, öppnas eller fornminskas. Utsätt inte batterierna für mekaniska stötar. Ett skadat aller felanvändt batteri kan orsaka hälsovådliga Ångor och västkör. Ångorna kan leda till irritation i andningsvögarna. Batterivatskan kan medföra hudirritation och brännskada.

OmHUDen kommit i kontakt med batterivatskan, spelagenast omsorgsfullt med vatten. Om batterivatskarakiarogat tvatta ogat med rent vatten och uppsok genast en lakare!

Om batterivatskan vätt intilliggande foremål, kontrollera att delarna inte skadats. Undvik hudkontakt genom att använda handskar. Rengör delarna med ett torrt hushållspapper eller byt vid behov ut delarna. De uppstaende Ångorna kan leda till irritation i andningsvögarna. Batterivatskan kan medfora hudirritation och brännskada.

Kortslut inte batteriet. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ frän reservbatterier for att undvika en bygling av kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

Batteriet kan skadas av vassa foremål som t. ex. spikar eller skruvmejslar eller på grund av yttre paverkan. Det kan leda till en intern kortslutning som fär batteriet att brinna, roka, explodera eller overhettas.

Utfor inte service på skadade batterier. All service av batterier bør ske endast av tillverkaren eller av auktori-serade serviceställen.

Skydla batteriet mot hog varme som t.ex. langresolbesträlning, eld, Smuts, vatten och fukt. Det finns fara for explosion och kortslutting.

Använd och lagra batteriet endast vid en omgivnings-temperatur mellan -20°C och +50°C. Låt batteriet t.ex. på sommaren inte ligga kvar i bilen. Vid en temperatur pa < 0 °C kan det vid vissaprodukter leda till en inskränkning av effekten.

Ladda batteriet endast vid omgivningstemperaturer mellan 0°C och +35°C . Ladda ett batteri med USB-anslutning endast via den och vid omgivningstemperaturer mellan +10°C och +35°C . Laddnng utanfor temperaturomraret kan oka batteriets fara att skadas aller brinna.

Behandla urladdade batterier forsiktigt. Batterierna utgor en fara, emedan de kan orsaka en mycket hog kortslutningsström. Åven på litiumjonbatterier verkar vara i urladdat tillstand, ar de inte helt urladdade.

Doppa inte batteriet i vatskor, som (salt-)vatten eller drycker. Kontakt med vatska kan skada batteriet. Det kan leda till bildande av hetta eller rok, batteriets tanding aller explosion. Anvand inte batteriet langre och ta kontakt med en av FEIN auktoriserad serviceverkstad.

Använd aldrig att skadat batteri. Batteriets användning maste omedelbart avslutas om det uppvisar onormala eigenskaper, som till exempl alstrande av ljud, hetta, missfärgning aller deformering. Vid fortsatt användning kan batteriet utveckla hetta och rök, antandas aller explodera.

Batteriet fär inte öppnas, mosas, overhettas erler brännas. Viv annotering uppstår fara För brännskada och brand. Följ tillverkarens anvisningar.

Slack brinnande litiumjonbatterier med vatten, sand eller brandfilt.

Undvik fysiska slag/paVERkan. Slag och intrangande foremål kan skada batteriet. Det kan leda till lackage, bildande av hetta eller rok, batteriets tanding aller explosion.

Lämna aldrig batteriet övervakat i laddning over natten. Vid ignorering uppSTAR under vissa omständigheter brand- och explosionsfara.

Ta ut batteriet ur originalforpackningen forst nar det sha anvandas.

Frankoppla Först elverktyget innan batteriet tas ut.

For alla atgärder på elverktyget ta batteriet ur elverkty-get. Om elverktyget startar oavsiktligt finns risk for kroppsskada.

Häll batteriet skyddat mot fukt och vatten. Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr och ren trasa.

Avlagsna batteriet vid transport och forvaring av elverktyget.

Följ sakerhetsanvisingarna i laddarens bra克斯anvis- ningar fran FEIN ellr AMPShare-Partner.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges ienna
anvisning har utförs enligt en matmetod som ar standardiserad i EN 60745 och kan användas vid jämförelse av olica elverktyg. Den kan även tillampas for preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivå representar elverktygets huvudsakliga användningsområden. Om daremot elverktyget används for andraändamål och med andra insatsverktyg eller inte underhällits ordentligt kan vibrationsnivå avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.
För exakt värdering av vibrationsbelastningen under en bestam'd tidsperiod bør hänsyn även tas till den tid elverktyget har varit avstängt eller gätt utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.
Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan, t. ex.: unterhäll av elverktyget och insatsverktygen, att hälla händerna varma, organisera arbeitsforloppen.

Hantering av hälsovådligt damm

Om verktyget används für sängning av vissa material kan hälsovädligt damm uppsta.

Beröring aller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig mälning, metall, vissa tradslag, mineraler, silikatpartiklar frän stenhaltigt material, farglösningsmedel, traskyddsmedel, antifouling for vattenfordon kan hos personer utlosa allergiska reaktioner och/eller andningsbesvar, cancer, fortplantningssskada. Risken vid inandning av damm ar beroende av expositionen. Använd en utsugning som ar lamplig for det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen ar väl ventilerad. Lät en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slip-damm och kemiska ämn kan under ogynnsamma forhällanden antändas eller explodera. Undvik gnistor i

rikting mot dammbehallaren samt overhettning av elverktyget och slipmaterialiet, tom i god tid dammbehallaren, beakta materialtilverkarens anvisninger for bearbetning samt de foreskrifter for bearbetat material som galler i ditt land.

Användningsinstruktioner.

Aktivera lasknappen (se sidan 6) bara Near motorn star stilla. I annat fall kan elverktyget skadas.

Justera handgreppet (se sidan 6)

-Oppna bada sparrhakarna.
-Ta bort skyddskapan.
-Vrid ut klamskruven moturs till anslag.
Klåmskruven måste vara helt lossad. I annat fall kan elverktyget skadas.
-Positionera handgreppet i en av dess positioner.
- Spann fast klamskruven medurs.

Montera skyddskapan (se sidan 9)

-Skjut skyddskapan over sprangskyddet.
-Se till att de tvá sparrhakarna ár fulli ingrepp.

Ytterligare användningsinstruktioner.

Självstartspärrenhindrar elverktyget frän att starta automatiskt nar batteriet ansluts vid tillslagen strömställare.

Om elverktyget frankopplurutan aktivering av stromstallaren, bor elverktygets stromstallare kopplas fran, batteriet avlagsnas och sedan ater placeras tillbaka.

Inkoppling

For inkoppling av vinkelslipen aktiverar du brytaren pa motorhuset (se sida 9). Lampan tands for ca 3 Sekunder. Aktivera under den tiden brytaren pa stodhandtaget. Då lampan slocknat, kan vinkelslipen inte langre kopplas pa med brytaren pa stodhandtaget.

Urustning

Mjukstarten anvands for att reducera reaktionskrafterna till tomgangsvarval vid inkoppling och upvarvning av elverktyget.

Aterstartskyddet forhindrar att elverktyget sjalvstandigt startar pa nytt, om strommen bryts under anvandningen. Sla i detta fall fran elverktyget, kontrollera strommatningen och koppla sedan pa elverktyget igen.

Blockeringsövervakningen reducerar vid blockering av elverktyget risiken for motorskada smt olyckor. Elverktyget koplar darvid sjalvständigt fran. Stall sedan strömstellaren i frankopplingsläge, avlagsna elverktyget fran arbetsstychet och kontrollera att insatsverktyget inte har fatt skador. Slä direfter ater pa elverktyget.

Det elektroniska überbelastningsskyddet minskar risken for en motorskada vid overbelastning av elverktyget. Elverktyget koplar darvid sjalvstandigt fran. Stall sedan strömställaren i frankopplingslåge, avlagsna elverktyget fran arbetsstyetcket och kontrollera att insatsverktyget inte har fätt skador. Slå direfter Åter pa elverktyget.

Det elektroniska varvtalsforvalet mojiggor en anpassing av varvtalet for respektive driftsfall och insatsverktyget som darvid anvands.

Dödmansbrytaren kan inte lásas. Dödmansbrytaren maste manövreras permanent, für att hälla elverktyget i Funktion.

Elverktyget ar utrustat med ett bromssystem, som bromsr upp elverktygets insatsverktyg. Harigenom reduceras risken for olyckor.

Baklagsövervakningen minskar maskinens risk for ett ovantat bakslag (kickback). Elverktyget koplar darvid sjävständigt fran. Ställ sedan strömställaren i frankoppingslåge, avlagsna elverktyget fran arbetsstychet och kontrollera att insatsverktyget inte har fätt skador. Slå)darefter Åter på elverktyget.

Laddningsindikator på batteriet (se sidan 12).

Laddningstillstandet kan visas med laddningsindikatorns grona lysdioder pa batteriet. Tryck pa knappen for laddningsindikation (eller fom vta visa laddningstillstandet.

Om ingen lysdiod tänds nar knappen for laddningsindikatorn trycks ned,är batteriet defekt och maste bytas ut.

Transport.

Lithiumjonbatterierna ar underkastade kraven for farligt gods. Anvandaren kan utan ytterligare forpliktelser transportera batterierna pa allman vag.

Vid transport genom tredje person (tex.: flygfrakt ellerspedition) skaspeciella villkorforforpackning ochmärkning beaktas. I detta fall bor vid forberedelse avtransport en expert for farligt gods konsulteras.

Batterier fär försändas endast om höljet ár oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan roras i förpackningen. Beakta även tillämpiga nationella foreskrifter.

Underhäll och kundservice.

Observera att elverktyg principielt fär repareras, underhällas och kontrrolleras endast av elektrisk fackpersonal, emedan det genom en osaklig istandsattening kan uppst betydliga faror for användaren.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblas ohta elverktygets inre genom ventilationsoppningarna med torr och oljefri tryckluft.

Vid bearbetning av gipshaltiga material kan damm samlasinne i elverktyget och pa kopplingselementet ochHardna i samband med luftfuktiget.Det kan menligtpaverka kopplingsmekanismen.Renblas ofo tbeleverktygets inre genom ventilationsoppningarna med torr ocholjefri tryckluft.

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontamine-radeprodukter enligt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Ta kontakt med FEIN kundtjänst for FEIN elverktyg och tillbehör somör repareras. Adressen hittar du i Internet under www.fein.com.

Förnya dekaler och varningsanvisningar på elverktyget vid äldring och slitage.

Rengör regelbundet elverktygets kontaktytor, före reg-lering av handgreppet.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet pa adress: www.fein.com.

Användendastoriginalreservdilar.

Följande delar kan du vid behov själv byta ut: Insatsverktyg, spännflans, skyddskapa, batteri

Underhäll och rengöring.

Rengör vid tillfalle batteriets ventilationsöppninger och anslutningar med en mjuk, ren och torr pensel.

-Använd inga kemiska substanser for rengöring av batteriet.

Garanti och tillaggsgaranti.

Garanti lämnas på produiten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tillaggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas iBruksanvis- ningen.

Försakran om überensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltighet.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden.

Efter marknadsintroduktionen av produiten pa brittiska marknaden forlorar CE - tecknet sin giltiget.

FEIN forsakrar under exklusivt ansvar attenna produkt overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Miljöskydd, avfallschantering.

Släng inte batterier i hushàllsavfall!

Förpackning, skrotade elverktyg och tillbehör ske hanteras på miljövänligt satt.

Avfallshantera batterier endast i urladdat tillständ.

Om batteriet inte ar fullstandigt urladdat, isolera stickkontakten med tejp for att undvika kortslutning.

Endast for EU-länder:

Enligt europeiska direktivet 2006/66/EG bör felaktiga aller forbrukade batterier samlas separat och overlatas till en miljövänlig Återanvändning.

TillbehörSURVAL (se sidorna 15/16).

Använd endast original FEIN-tillbehör. Tillbehöret maste vara godkänt für aktuell typ av elverktyg.

B-3 Skyddskapa for kaping

1-1 Skrubbskiva, typ 27

2-1 Kapskiva (far endast anvandas med monterad skyddskapa)

3-1 Lamellslipskiva

3-2 Stodrondell for fiberslipskivor, fiberslipskivor (ditsattning endast med medfoljande stodrondell-spanndon)

3-3 Sliprondell med kardborffaste, haftslippapper, haftslipfiber, svampar (Anvand en lamplig fast skruvnycel)
