Producttype	Draadloze haakse slijper (slijpmachine)
Merk	Fein
Model	CCG 18-125-10 PD-SEC AS
Batterijspanning	18 V
Batterijtype	Lithium-ion AMPShare
Max. slijpschijfdiameter	125 mm
Gewicht (zonder accu)	Ongeveer 2,5 kg (schatting)
Onbelaste toeren	Variabel (elektronische voorselectie)
Elektronische functies	Zachte start, herstartbeveiliging, blokkeerbeveiliging, overbelastingsbeveiliging, toerenvoorselectie, rem, terugslagbewaking
Veiligheid	Extra handgreep, beschermkap, dodemansschakelaar, herinschakelvergrendeling
Toepassingen	Slijpen, doorslijpen, borstelen, schuren (staal, roestvast staal, steen, tegels)
Accusysteem	AMPShare (compatibel met alle 18V partner-gereedschappen)
Starten	Schakelaar op motorhuis + schakelaar op handgreep (volgorde)
Onderhoud	Regelmatig de ventilatiesleuven reinigen met droge perslucht
Garantie	Wettelijke garantie + FEIN fabrieksgarantie
Reserveonderdelen	Lijst beschikbaar op www.fein.com
Inbegrepen accessoires	Extra handgreep, beschermkap, vork- of inbussleutel (gedeeltelijk)
Geluidsdrukniveau	LpA = 85 dB(A) (typische schatting)
Geluidsvermogensniveau	LwA = 96 dB(A) (typische schatting)
Trillingen (slijpen)	ah,AG = 5,5 m/s² (schatting)

Veelgestelde vragen - CCG 18-125-10 PD-SEC AS Fein

Hoe start ik het gereedschap?

Om de haakse slijper te starten, druk eerst op de schakelaar op het motorhuis. Er brandt een lampje gedurende ongeveer 3 seconden. Druk gedurende deze tijd op de schakelaar van de extra handgreep. Het loslaten van een van beide stopt het gereedschap (dodemansschakelaar).

Wat te doen bij blokkering van het gereedschap?

De blokkeerbeveiliging schakelt het gereedschap automatisch uit bij blokkering. Zet de schakelaar in de uit-stand, verwijder het gereedschap uit het werkstuk, controleer de staat van het accessoire en start opnieuw.

Hoe vervang ik de accu?

Zorg dat het gereedschap uit staat. Druk op de ontgrendelingsknoppen van de accu en verwijder deze. Plaats een opgeladen accu tot deze vastklikt. Nooit forceren.

Hoe reinig ik het gereedschap?

Reinig regelmatig de ventilatiesleuven met een zachte, schone en droge borstel. Blaas droge, olievrije perslucht door de sleuven. Voor de accu: gebruik een droge doek; geen chemicaliën.

Welke accessoires zijn compatibel?

Gebruik uitsluitend originele FEIN-accessoires die geschikt zijn voor het model: slijpschijven (Type 27), doorslijpschijven, lamellenschijven, schuurtellers, komborstels, diamantboren. Raadpleeg de lijst aan het einde van de handleiding.

Hoe stel ik het toerental in?

De elektronische toerenvoorselectie maakt het mogelijk het toerental continu in te stellen met een draaiknop (afhankelijk van model). Draai aan de knop om het toerental aan te passen aan de toepassing en het accessoire.

Wat betekent het LED-lampje op de accu?

De groene LED's geven de laadtoestand aan. Druk op de knop op de accu: 3 LED's = volle lading, 1 LED = laag. Als geen LED brandt, is de accu defect en moet worden vervangen.

Hoe vervoer ik de accu veilig?

Lithium-ion-accu's vallen onder de regelgeving voor gevaarlijke stoffen. Voor wegvervoer zijn geen speciale maatregelen nodig. Voor luchtvervoer raadpleeg een deskundige. Bescherm de contacten met tape en verpak de accu om beweging te voorkomen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming. Gebruik de extra handgreep en de beschermkap. Draag geen losse kleding. Houd anderen op afstand. Lees de veiligheidsinstructies zorgvuldig.

Waar vind ik reserveonderdelen?

De lijst met reserveonderdelen is beschikbaar op de website www.fein.com. Gebruik uitsluitend originele onderdelen. U kunt zelf de accessoires, flenzen, beschermkap en accu vervangen. Voor andere reparaties neemt u contact op met de FEIN-klantenservice.

GEBRUIKSAANWIJZING CCG 18-125-10 PD-SEC AS Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

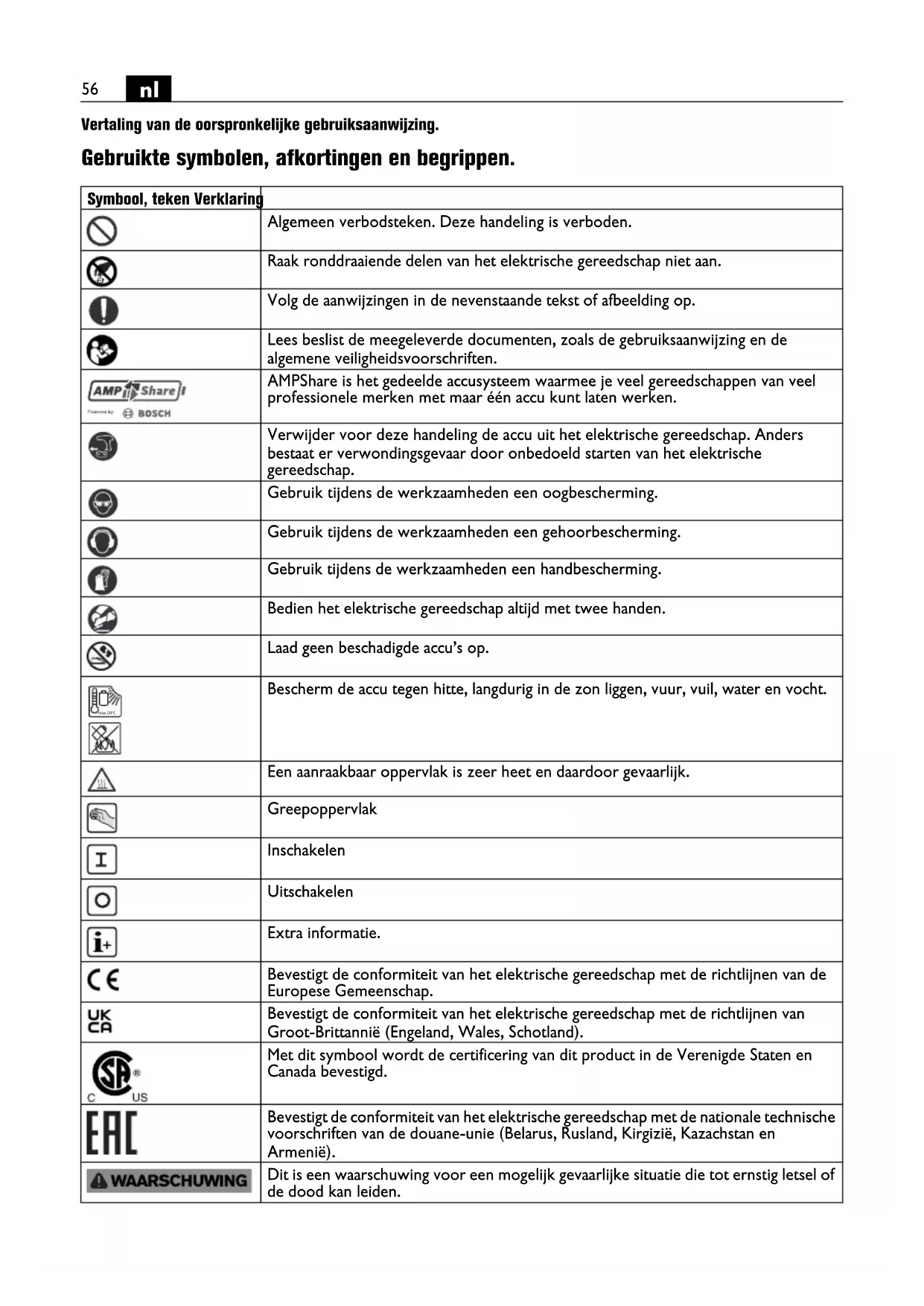

Gebrukte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Algemeen verbodsteken. Deze handeling is verboden.
	Raak rondddraiende delen van het elektrische gereedschap Niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene verilgheidsvoorschriften.
AMPShare1 Prued by BOSCH	AMPShare is het gedeelde accusysteme waarmee je veel gereedschappen van veel professionele merken met maar één accu sunt lien werken.
	Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruikijdens de werkzaamheden een oogbescherming.
	Gebruikijdens de werkzaamheden een gehoorbescherming.
	Gebruikijdens de werkzaamheden een handbescherming.
	Bedien het elektrische gereedschap.altijd met twee handen.
	Laad geen beschadigde accu's op.
	Beschem de accu gegen但它, langdurig in de zon liggen, vuur, vuil, water en vocht.
	Een aanraakbaar oppervlak is zeer heet en daardoor gevaarlijk.
	Greepoppervlak
I	Inschakelen
	Uitschakelen
i+	Extra informatie.
C€	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
UKCA	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittanniè (Engeland, Wales, Schotland).
SAUS	Met dit symbool worden de certificering van dit product in de Verenigde Staten en Canada bevestigd.
EAC	Bevestigt de conformiteit van het elektrische gereedschap met de nationale technische voerschriften van de douane-unie (Belarus, Rusland, Kirgizië, Kazakhstan en Armeniei).
WAARSCHUWING	Dit is een waarschuwing voor een maybeik gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
Li-Ion	Recyclingsymbol:duidtrecyclebarematerialen aan
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoordewijze worden hergebruikt.
	Duidtrecyclebareverpakkingen enproducten aan die apart ingezameld en afgevoerd要去en worden.
	Accutype
	Opladertype
	Laag toerental
	Hoog toerental
	zie het gedeelte „Aanwijzingen voor de bediening.”
(Ax-Zx) Aanduiding voorinterne doeleinden
(**)Kancijfers of letters	bevatten
***Deels meegeleverd

Token Eenheid interneational Verklaring
n	/min, min-1, rpm, r/min	Ontwerptoerental
P1	W Opgenomen vermogen
P2	W Afgegeben vermogen
UV Meetspanning
fHz Frecquentie
M...	mm Maat, metrische schroefdraad	roefdraad
Ø mm Diameter van een rond deel
ØH T ØD	mm	ØD=max. diameter slijpschijf/doorslijpschijfØH=diameter van opnameboorgatT=dikte slijpschijf/doorslijpschijf
ØD	mm	ØD=max. diameter steunschijf
M	mm M=schroefdraad voor spanflensI=lengthte van schroefspil	or spanflensI=lengthte van schroefspil
M	mm	ØD=max. diameter gezlochten kegelborstelM=schroefdraad voor spanflens / inzetgereedschap
ØD	mm	ØD=max. diameter komborstelM=schroefdraad voor spanflens / inzetgereedschapT=max. draadlengthe
M	mm	ØD=max. diameter diamantgatzaagM=schroefdraad voor spanflens / inzetgereedschap
Teken Eenheid internationaal Verklaring
	kg Gewicht volgens EPTA-Procedure 01	A-Procedure 01
	kg Gewicht van het elektrische gereedschap zonder accu en inzetgereedschap
	kg Gewicht van de accu
LpA	dB Geluidsdrukniveau
LWA	dB Geluidsvermogenniveau
LpCpeak	dB Piekgeluidsdrukniveau
K...		Onzekerheid
a	m/s2	Trillingsemissiewaarde volgens EN 60745 (vectorsom van drierichtingen)
ah,AG	m/s2	Gemiddelde trillingswaarde werkzaamheden met haakse slijpmachine
ah,DS	m/s2	Gemiddelde trillingswaarde schuurwerkzaamheden met schuurpapier
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SL.

Voor uwveiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde

,Algemene veiligheidsvoorschriften" (document

nummer 3 41 30 054 06 1) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentation voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in alot.

Bestemming van het elektrische gereedschap:

Handgevoerde, op een accu werkende haakse slijpmachine voor het droog slijpen en schuren, met een draadborstel bewerken en doorslijpen van staal, roestvast staal en steen en voor het snijden van tegels met de door FEIN toegelaten inzetgereedschappen en toebehoren in een gegen weersinvloeden beschermde omgeving.

In een omgeving met storingen is een verminderde kwaliteit van de werking mogelijk, zoalsijdelijk uitval,ijdelijk verminding van functie of van beoogde prestaties. Voor het herstel waarvan is een ingreep van de bediener vereist.

Het elektrische gereedschap is Niet bestemd voor de bewerking van kunststof en voor polijstwerkzaamheden. Voor schade door onreglementair gebruik van het gereedschap is alleen de gebruiker aansprakelijk.

Algemeen erkende voorschriften ter voorkoming van ongevallen en de bijgevoegde veriligeidsvoorschriften要去en in acht worden genomen.

Algemene waarschuwingen voor slijpen, schuren, horstelen en doorslijpen

Dit elektrische gereedschap is bestemd voor gebruik als slijp-, schuur-, borstel- en doorslijpmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht. Als u de volgende aanwijzingen Niet in acht neemt, kuren een elektrische schok, brand en/of ernstig letsel het gevolg+zijn.

Dit elektrische gereedschap is nicht geschickt voor polijstwerkzaamheden. Toepassingen waaroor het elektrische gereedschap Niet is voorzien,+kunnen geva- ren en verwondingen veroorzaken.

Gebruik uitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toegestaan, kan breken en wegliegen.

De buitendiameter en de dikte van het inzetgereed-schap要去en overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen hunneniet voldoende afgeschermdof gecontrolererd worden.

Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van een met een flens gemonteerd inzetgereedschap要去 passen bij de opnamediameter van de flens. Inzetgereedschappen die niedauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden.

Gebruik geen beschadigde inzetgereedschappen. Controler voor het gebruik algijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losese of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebte gecontroleerd en ingezet, LAST u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende.Deze testtijd.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werkhandsochoen of een speciaal schort datkleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd gegen wegliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Let erop dat andere Personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomgeving betreedt,要去 persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

Houd het elektrische gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contactkommen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

Laat het elektrische gereedschap Niet lopen verwijl u het draagt. Uw kleding kan door toe Vallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

Reinig regelmatig de ventilatieopengen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gezaren veroorzaken.

Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen. Vonken können denen materi-alen ontsteken.

Gebruik geen inzetgereedschappen waar voor vloeibare koelmiddelen vereist zich. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap gegen de draai-richting van het inzetgereedschap versneld op deplaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vast-haakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijf uittbreken of een terugslag voroorzaken. De slijpschijf beweegt zich verrolgensaar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij hunen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw Armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien aanwezig, om de grootst maybeke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terug-slag over uw hand bewegen.

Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.

Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanner het terugspringt toe om zich vast te klemmen. Ditveroorzaakt een controleverlies of terugslag.

Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en doorslijpwerkzaamheden

Gebruik uitsluitend het voor het elektrische gereed-schap toegestane sijiptoebehoren en de voor dit slijptoebehoren voorziene beschermkap. Sijiptoebehorendat Niet voor het elektrische gereedschap is voorzien, kan Niet voldoende worden afgeschermd en is Niet veilig.

Gebogen slijpschijven要去en zodanig gemonteerd worden dat hun slijpoppervlak Niet boven de rand van de beschemkapuit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijfuitsteekt, kan onvoldoende afgeschermd worden.

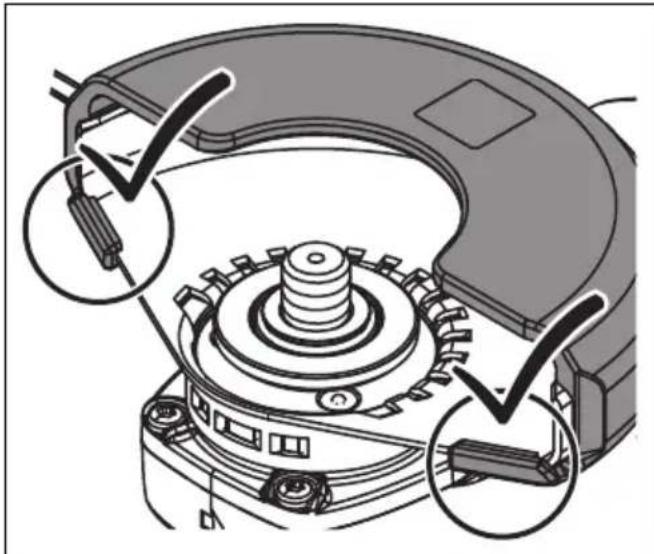

De beschemkap moet stevig op het elektrische gereed-schap় aanangebracht en voor een maximum aan veil-gheid zodanig় ingesteld dat het kleinst möglichke deel van het sijiptoebehoren open maar de bediener wijnst. De beschemkap helpt de bediener te bescher-men gegen brostkukken en toe Vallig contact met het sijiptoebehoren alsmede gegen vonden die de kleding hunnen doe ontbranden.

Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijnp nooit met het zijvlak van een doorslijpschijf. Door-slijpschijven zijn bestemd voor materiaalafname met derand van de schijf. Een zichwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken.

Gebruik alkijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf.

Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven konnen verschillen van de flenzen voor andere slijpschijven.

Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn Niet geconstrueree voor de hogere toerentallen van Kleinere elektrische gereedschappen en konnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.

Mijd de omgeving voor en achefter de rondddraaiende doourslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.

Als de doorslijpschijf vastklemt of als u de werkzaam-heden onderbreekt, schakelt u het elektrische gereed-schap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terug-slag het gevolg zichn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan.

Schakel het elektrische gereedschap Niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voor dat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag veroorzaken.

Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen onder hun eigen gewicht Doorbuigen. Het werkstuk moet aan beiden zichden worden ondersteund, vlak bij de slijpgroef en aan de rand.

Wees bijzonder voorzichtig bij invallend frezen in bestaande muren of andereplaatsen zonder voldoende zich. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden

Gebruik geen schuurbladen met te groe afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over der rand van de steunschijfuitsteken, kunnen verwondingenveroorzaken en kuren tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ookijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen gemakkelijk door dunne kleding en/of de huid dringen.

Als het gebruik van een beschemkap worden geadviseerd, dient u te voorkomen dat beschemkap en draadborstel elkaar(APakenraken.Vlakstaal- en komstaalborstels(APaken door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

Overige veiligheidsvoorschriften

Gebruik geen beschadigd elektrisch gereedschap. Controler algijd voor gebruik van het elektrische gereed-schap de behuizing en overige componenten op beschadigingen zoals scheuren of breuken.

Draag geenlicht ontvlambare kleding.Vonken kunnen\ deze kleding ontsteken.

Gebruik elastische tussenstukken indien deze samen met het slijptoebehoren worden geleverd.

Gebogen slijpschijven要去en zodanig worden gemonteerd dat er een tussenruimte van 2mm tussen hun snijvlak en de onderkant van de beschemkap blijft.

Slijpschijven die nicht aan deze eisen voldoen, können onvoldoende worden afgeschermd en zich Niet toegestaan.

Controleer of de inzeitgereedschappen volgens de voorschriften van de fabrikant gemonteerd zich. De gemonteerde inzeitgereedschappen要去 vrij hunnen draaien. Verkeerd gemonteerde inzeitgereedschappen hunnenijdens de werkzaamheden losraken en wegelingerd worden.

Ga zorgvuldig met het slijp- en schuurtoebehoren om en bewaar het volgens de aanwijzingen van de fabrikant. Beschadigd slijp- en schuurtoebehoren kan scheuren enijdens de werkzaamheden barsten.

Let er bij het gebruik van inzetgereedschappen met schroefdraad op dat de schroefdraad in het inzetgereedschap lang genoeg is om de lengte van de uitgaande as van het elektrische gereedschap op te nemen. De schroefdraad van het inzetgereedschap moet bij de schroefdraad van de uitgaande as passen. Verkeerd gemonteerde inzetgereedschappen+kunnen tijdens het gebruik losraken en letsel veroorzaken.

Richt het elektrische gereedschap nooit op uzelf, andere Personen of dieren. Er bestaat verwondingsgevaar door scherpe of hete inzetgereedschappen.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controller de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Gebruik een stationaire afzuinstallatie en blaas de ventilatiesleuven vaakuit. Onder extreme gebruiksomstandigheden kanijdens het bewerken van metaal geleidend stof in het elektrische gereedschap terechtkommen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Ermightenpleitjesofsymbolenophetelektrische gereedschapwordengeschroefdofgeniet.Een bescha-digde isolatiebiedtgeennbeschermingtegeneenelektrische schok.

Werk altijd met de extra handgreep. De extra handgreep waarborgt een betrouwbare geleiding van het elektrische gereedschap.

Kijk nooit van een korte afstand in hetlicht van de lamp van het elektrische gereedschap. Richt hetlicht van de lamp nooit op de ogen van andere personen die zich in de buurt bevinden. De straling van de lamp kan schadelijk zijn voor het oog.

Na bewerking van gipshoudende materialen: Reinig de ventilatieoppeningen van het elektrische gereedschap en het schakeelement met droge en olievrije persluucht. Anders kan gipshoudend stof in de behuizing van het elektrische gereedschap en op het schakeelement achterblijven en in combinatie met vochtige lucht uitharden. Dit kan tot een verminderde werkung van het schakelmechanisme leiden.

Gebruik en behandeling van de accu (accublok). Deze veiligheidsvoorschriften gelden alleen voor 18V FEIN lithium-ion AMPShare accu's.

Gebruik de accu alleen in producten van AMPShare partners. Met AMPShare aangeduide 18V-accu's zijn volledig compatibel met de volgende producten: -alle producten van het FEIN 18V AMPShare systeem -alle 18V producten van AMPShare partners.

Bij het werkken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.

Neem de adviezen ten aanzien van de accu in de gehruiksaanwijzing van uw product in acht. Alleen dan können de accu en het product zonder gevaar worden gehruikt en worden de accu's beschermd gegen gevaarlijke overbelasting.

Laad de accu's alleen op met oplaadapparaten die worden geadviseerd door FEIN of een van de AMPShare partners. Een oplaadapparaat is geschikt voor een bepaald type accu. Er bestaat brandgevaar als het met een ander type accu worden gelebruikt.

De accu worden gedeeltelijk opgeladen geleverd. Laad de accu vór het eerste gebruik volledig in het oplaadamparaat op ervoor te zorgen dat de accu zijn volle vermogen bereikt.

Bewaar accu's buiten het bereik van kinderen.

Accu's mogen nicht gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's Niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kuren er schadelijke dampen en vloeistofen vrijkomen. De dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Als de huid met accuvloeistof in aanraking komt, onmiddelijk met veel water afspoelen. Als de accuvloeistof in het oogterechtkomt, wast u de ogen met schoon water UIT. Raadpleeg onmiddelijk een arts.

Als de accuvloeistof möglichk op voorwerpen in de buurt is gespat, controleert u de betrokken gedeelten. Draag beschermende handschoenen om aanraking met de huid te voorkomen. Maak de onderdelen schoon met droog huishoudpapier of verrang deze indien nodig.

Naar buiten komende dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Sluit de accu Niet kort. Voorkom aanraking van de Nietgebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten hunnen veroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.

De accu kan beschadigd raken door scherpe voorwerpen zoals spijkers en schroevendraiers en door geweld van buitenaf. Er kan interne kortsluiting ontstaan en de accu kan verbranden, roken, exploderen of oververhit raken.

Voer nooit onderhoud aan een beschadigde accuuit. Alle onderhoud aan accu's moet worden uitgevoerd door de fabrikant of de erkende klantenservice.

Beschem de accu gegen但它 en gegen langdurig zonlicht, vuur, vuil, water en vocht. Er bestaat explosie- en kortsluitgevaar.

Gebruik en bewaar de accu alleen bij een omgevingstemperatuur:tussen -20^ en +50^ .Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.Bijtemperaturen onder 0^ kan bij bepalde gereedschappen het vermogen minder worden.

Laad de accu alleen op bij omgevingstemperaturen tussen 0^ en +35^ . Laad de accu met USB-aansluiting via deze aansluiting alleen op bij omgevingstemperaturen tussen +10^ en +35^ . Opladen buiten het temperatuurbereik kan de accu beschadigen of het brandgevaar vergroten.

Behandel lege accu's voorzichtig. Accu's vormen een gevarenbron, waar ze eenzer hoge kortsluitstroom kunnen veroorzaken. Lithium-ion-accu's lijken soms leeg, maar verliezen hun lading nooit volledig.

Dompel de accu Niet onder in vloeistoffen zoals (zout) water of dranken. Contact met vloeistoffen kan de accu beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu. Gebruik de accu verder nicht meer en neem contact op met een door FEIN erkende klantenservice.

Gebruik geen beschadigde accu. Het gebruik van de accu要去 onmiddelijk worden stopgezet zodia deze ongewone kenmerken vertoont zoals geurontwikkeling,但它,verkleuring of verrorming.Bij voortgezet gebruik kan de accu但它 en rook ontwikkelen,ontsteken of ontploffen.

De accu Niet openen, platdrukken, verhitten of verbranden. Bij Niet-naleving bestaat brand- en brandletselgevaar. Volg de voorschriften van de fabrikant op.

Blus een brandende lithium-ion-accu met water, zand of een blusdeken.

Vermijd fysiieke schokken en stoten. Schokken, stoten en het binnendringen van voorwerpen+kennen de accu's beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu.

De accu nooit onbeheerd's nachts opladen. Bij Niet- naleving kan er brand- en exposiegevaar zichn.

Verwijder de accu pasuit de originele verpakking als\ deze要去 worden gebrukt.

Verwijder de accu alleen als het elektrische gereed-schap uitgeschakeld is.

Verwijder de accu voor werkzaamheden aan het elektrische gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er letselgevaar.

Beschem de accu gegen vocht en water. Reinig vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge en schone doek.

Verwijder de accu wanseer u het elektrische gereed-schap vervoert of opbergt.

Volg de veiligheidsvoorschriften in de gebruiksaanwijzingen van de oplaadapparaten van FEIN en de AMPShare partners op.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de hoofdzakelijkte toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebrukt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar nicht werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg extra verilgheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materiaalen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij Personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloatstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiig ing en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een yakman.

Houtstof en lichtmetaalstof, hare mensels van schuurstof en chemische stoffen{kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken.Voorkom wegliegende vonden in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriala. Maak het stofreservoir op tijd leeg.Neem de bewerkingsvoorschriften van de fabrikant van het materiala en de in uw land geldige voorschriften voor de te bewerk-ken materialen in acht.

Bedieningsvoorschriften.

Druk alleen op de blokkearknop (zie pagina 6) als de motor stilstaat. Anders kan het elektrische gereedschap beschadigd worden.

Greep verstellen (zie pagina 6)

-Open de beiden vergrendelingshaken.
-Verwijder de veiligheidsafschemming.
-Draai de klemschroef zo ver möglichk gegen de wijzers van de klok maar buiten.

De klemschroef要去 volledig losgedraaid zich. Anders kan het elektrische gereedschap beschadigm worden.

-Plaats de greed in een van de greepposities.
Draai de klemschroef in de richting van de wijzers van de klok vast.

Veiligheidsafscheming monteren (zie pagina 9)

-Schuif de veiligheidsafscheming over de beschemkap.
-Let erop dat de twee vergrendelingshaken volledig vergrendeld zich.

Overige bedieningsaanwijzingen.

De nulspanningsblokkering voorkomt dat het elektrische gereedschap waar zichstandig begint te lopen als de schakelaar in de aan-stand staat en de accu worden vastgestoken.

Als het elektrische gereedschap wordt uitgeschakeld zonder dat de schakelaar worden bediend,zet u de schakelaar van het elektrische gereedschapuit, verwijdert u de accu en sluit u deze weeer aan.

Inschakelen

Wanner u de haakse slijpmachine wilt inschaken, bedient u de schakelaar op het motorhuis (zie pagina 9). De lamp brandt gedurende ca. 3 seconden. Bedien binnen dezeijd de schakelaar op de extra grep. Wanner de lamp uit gaat, sunt u de haakse slijpmachine nicht meer met de schakelaar op de extragreep inschaken.

Uitvoering

De zachte aanloop dient ertoe om bij het inschakenen op toeren komen van het elektrische gereedschap de reactiekrachten te reduceren tot het toenental bij onbelast lopen.

De nulspanningsbeveiliging voorkomt dat het elektrische gereedschap zichstandig waar gaat lopen wanneerijdens het gebruik de stroomtoevoer is onderbroken. Schakel in dit geval het elektrische gereedschapuit, controllerer de stroomtoevoer en schakel het elektrische gereedschapervolggensweer in.

De blokkeerbewaking reduceert bij het blokkeren van het inzetgereedschap het risico van motorschade en het ongevallenrisico. Het elektrische gereedschap worden in dit geval automatisch uitgeschakeld. Breng aansluitend de schakelaar in de uit-stand, verwijder het elektrische gereedschap van het werkstuk en controllerer het inzetgereedschap op beschadigingen. Schakelervogens het elektrische gereedschap waar in.

De elektronische beveiliging gegen overbelasting beperkt het risico op motorschade bij overbelasting van het elektrische gereedschap. Het elektrische gereed-schap worden in dit geval automatisch uitgeschakeld. Breng aansluitend de schakelaar in de uit-stand, verwijder het elektrische gereedschap van het werkstuk en controllerer het inzetgereedschap op beschadigingen. Schakelervoigens het elektrische gereedschap weein.

Met het elektronische vooraf instelbare toerental kunt u het toerental aanpassen aan de specifieke toepassing en het waarvoorte gebruikte inzetgereedschap.

De dodemanschakelaar is een nicht-vergrendelbare schakelaar. De dodemanschakelaar要去 voortdurend worden bediend om het elektrische gereedschap in werkung te houden.

Het elektrische gereedschap is uitgevoerd met een remsystem dat het inzetgereedschap van het elektrische gereedschap afremt.. Hierdoor worden de kans op ongevalen beperkt.

De terugslagbeveiliging reduceert het risico van een onverwachte terugslag (kickback) van de machine. Het elektrische gereedschap worden in dit geval automatischuitgeschakeld. Breng aansluitend de schakelaar in de uitstand, verwijder het elektrische gereedschap van het werkstuk en controllerer het inzetgereedschap op beschadigingen. Schakelervoigens het elektrische gereedschap weer in.

Oplaadindicatie op de accu (zie pagina 12).

De oplaadtoestand kan worden worden aangegeven door de groene leds van de oplaadindicatie op de accu. Druk op de knop voor de oplaadindicatie om de oplaadtoestand aan te gezven.

Indien er geen led brandt na het indrukken van de knop, is de accu defect en moet deze worden verran-gen.

Vervoer.

Op de lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kennen door de gebruiker zonder verdere beperkingen over de weg worden getransporteerd.

Bij verzending door derden (bijv. luchtvervoer of expeditiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markings in acheit worden genomen. In deze geallen要去 bij de Voorbereiding van het verzendstuk een deskundige voor gevaarlijke stoffen worden geraadpleegd.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuale overige nationale voorschriften in acht.

Onderhoud en klantenservice.

Houd er rekening mee dat elektrische gereedschappen principeel alleen door een vakman voor elektricitieit mogen worden gerepareerd, onderhonden en gecontroleerd, aangezien door ondeskundige reparations ernstige bevaren voor de gebruiker konnen ontstaan.

Onder extreme gebruksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-komen. Blaas het innwendige van het elektrische gereedschap via de ventilatieopengen met droge en olievrije persluucht uit.

Bij de bewerking van gipshoudende materialen kan stof in het inwendige van het elektrische gereedschap en op het schakeelement awhilen en in combinatie met vochtige lucht uitharden. Dit kan tot een verminderde werkking van het schakelmechanisme leiden. Blaas het inwendige van het elektrische gereedschap via de ventilatieopengingen en het schakeelement met droge en olievrije persluchtuit.

Producten die met asbest in aanraking zichen gekomen, mogen Niet voor reparatie worden afgeveen. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Neem in het geval van te repareren FEIN elektrische gereedschappen en toebehoren contact op met de FEIN klantenservice. Het adres vindt u op www.fein.com.

Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.

Reinig regelmatig de contactvlakken van het elektrische gereedschap voordat u de graep verstelt.

De actuèle onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.

Gebruik alleen originele verrangingsonderdelen.

De volgende delen kunt u indien nodig zichl vervangen:

Inzetgereedschappen, spanflenzen, veiligheidsafscherming, accu

Onderhoud en reiniging.

Maak de ventilatieopeningen en de aansluitingen van de accu af en toe schoon met een zachte, schone en droge doek.

-Gebruik voor het schoonmaken van de accu geen chemische middelen.

Wettelijk garantie en fabrieksgarantie.

De wettelijkarie garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en aufgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-teken zich geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin-gen die op de LASTe pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Milieubescherming en afvoer van afval.

Gooi accu's Niet bij het huisvuil!

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Accu's alleen in lege toestand maar een waarvoor aangewezen verwerkingsplaats brengen.

Accu's die nicht helemaal leeg zich, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plankband worden geisoleerd.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2006/66/EG要去ndefecte of versleten accu's apart worden ingezameld enop een voor het milieu verantwoorde wijze wordengerecycled.

Toebehorenkeuze (zie pagina's 15/16).

Gebruik uitsluitend origineel FEIN-toebehoren. Het toebehoren要去 voor het type elektrisch gereedschap bestemdijken.

B-3 Veiligheidsafschemming voor doorslijpen
1-1 Afbraamschijf, type 27
2-1 Doorslijpschijf (alleen met gemonteerde veiligheidsafscheming gebruiken)
3-1 Lamellenschuurschijf
3-2 Steunschijf voor fiberschuurschijven, fiberschuurschijven (alleen aanbrengen met meegeleverde steunschijfspanmiddel)
3-3 Steunschijf met klithechting, hechtende schuurbladen, hechtend schuurvlies, sponzen (gebruik een passende steeksleutel)
4-1 Staalborstel kegelvorm
4-2 Staalborstel komvorm, lamellenschuurschijven (gebruik een passende steeksleutel)
5-1 Diamantgatsnijder (gebruik een passende steeksleutel)
