MANUALE UTENTE CCG 18-125-10 PD-SEC AS Fein

Traduzione delle istruzioni originali.

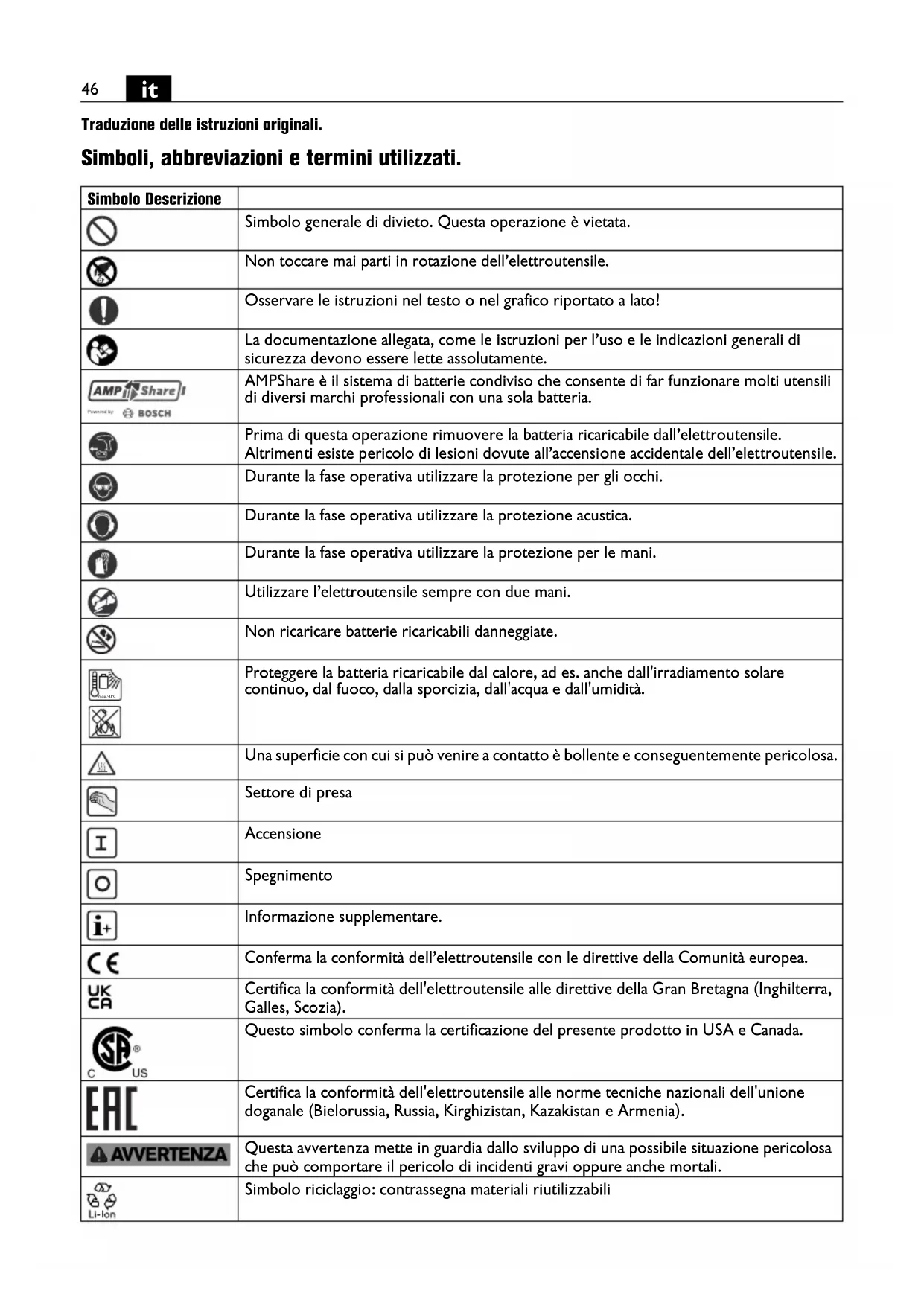

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Simbolo generale di divieto. Questa operazione è vietata.
	Non toccare mai parti in rotazione dell'eletttroutensile.
	Osservare le struzioni nel testo o nel grafico riportato a lato!
	La documentazione agliata, come le struzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
	AMPShare è ilsystema di batterie condiviso che consente di far funzionare molti utensili di diversi marchi professionali con una sola batteria.
	Prima di questa operazione rimuovere la batteria ricaricabile dall'eletttroutensile. Altrimenti esiste pericolò di lesioni dovute all'accensione accidentale dell'eletttroutensile.
	Durante la fase operativa utilizzato la protezione per gli occhi.
	Durante la fase operativa utilizzato la protezione acustica.
	Durante la fase operativa utilizzato la protezione per le mani.
	Utilizzato l'eletttroutensile sempre con due mani.
	Non ricaricare batterie ricaricabili danneggiate.
	Proteggere la batteria ricaricabile dal calore, ad es.anche dall'irradiamento solare continuo, dal fuoco, alla sporcizia, dall'acqua e dall'umidità.
	Una superficie con cui si può venire a contatto è boliente e conseguentemente pericolosa.
	Settore di presa
	Accensione
	Spegnimento
	Informazione supplementary.
	Conferma la conformità dell'eletttroutensile con le direttive della Comunità europea.
	Certifica la conformità dell'eletttroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia).
	Questo simbolo conferma la certificazione del presente prodotto in USA e Canada.
	Certifica la conformità dell'eletttroutensile alle norme tecniche nazionali dell'unione doganale (Bielorussia, Russia, Kirghizistan, Kazakhstan e Armenia).
	Questa avventenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolò di incidenti gravi oppure ancche mortali.
	Simbolo riciclaggio: contrassegna materiali riutilizzabili
	Una volta che un elettrotensile o un qualunque altri prodotto elettrotecnico sareà divertato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Contrassegna imballi e prodotti riciclabili che devono essere raccolti e smaltiti separamente.
	Tipodi Batteria ricaricabile
	Tipodi caricabatteria
	Numero di giri minimo
	Numero di giri massimo
	vedi paragrafo «Istruzioni per l'uso.»
(Ax - Zx) Contrassegno	per uso interno
(**) più contenere cître o lettere
*** In parte volume di foritura

Simbolo Unità internazionale Descrizione
n	/min, min-1, rpm,r/min	Numero di giri misurati
P1	W Potenza assorbitanominate
P2	W Potenza resa
UV Tensione di taratura
fHz Frenenza
M...	mm Misura, filettatura	metrica
Ø mm Diametro di un componente rotondo
ØH T O D	mm	ØD=max. diametro disco abrasivo di sgrossatura e da taglioØH=Diametro del foro di alloggiamentoT=Spessore del disco abrasivo di sgrossatura e da taglio
ØD	mm	ØD=max. diametro platorello
M I	mm M=Filettatura per flangia di serraggioI=Lunghezza dell'alberino filetatto
M K	mm	ØD=max. diametro spazzola conica in acciaioM=Filettatura per flangia di serraggio / accessorio
M O	mm	ØD=max. diametro spazzola a tazzaM=Filettatura per flangia di serraggio / accessorioT=max. lunghezza del filo
M M	mm	ØD=max. diametro punta per fori diamantataM=Filettatura per flangia di serraggio / accessorio
kg	Peso conforme alla EPTA-Procedure 01
Simbolo Unità internazionale Descrizione
	kg Peso dell'elettroutensile senza batteria ricaricabile ed accessorio
	kg Peso della batteria ricaricabile
LpA	dB Livello di pressione acustica
LwA	dB Livello di potenza acustica
LpCpeak	dB Livello di pressione acustica picco
K...	Non determinato
a	m/s2Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
ah,AG	m/s2Valore di oscillazioni medio per smerigliatura angolare
ah,DS	m/s2Valore di oscillazioni medio per smerigliatura con foglio abrasivo
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2Unità di base ed unità derivanti dal systema unità internazionale SI.

Per la Vostra sicurezza.

AVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni opera

tive. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.

Non utilizzato il presente eletttroutensile prima di aver fatto e compreso accuramente e completamente queste istruzioni per l'uso e le «Indica-

zioni generali di sicurezza» allegate (Numero di documentazione 3 41 30 054 06 1). Conservare la documentazione individata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile.

Attenersiancheallonormenazionaliin vigore concer- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'elettrotensile:

Smerigliatrice angolare per l'utilizzo manuale, azionata da batteria ricaricabile, per levigatura a secco, lavori con spazzole metalliche e troncatura di acciaio, acciaio inos-sidabile e pietra nonché per il taglio di piastrelle con inserti ed accessori consigliati alla FEIN in ambiente protetto dagli agenti atmosalferici.

In ambiente soggetto a fonti di interferenza è possibile una riduzione della qualità d'esercizio come guasto limitato nel tempo, diminuzione del funzionamento oppure del comportamento operativo secondo destinazione di durata limitata nel tempo per la cui eliminazione è necessario un intervento dell'operaore.

L'electroutensile non è idoneo per la lavorazione della plastica e per lavori di lucidatura. L'utente è l'unico responsable per anni derivanti da un impiego non conforme alle norme.

Devono essere osservate le norme generali antinfortunistiche riconosciute e leindicazioni di sicurezza allegate.

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

Questo eletttroutensile è previsto per essere utilizzato come levigatrice, levigatrice con l'impiego di cartaetrata, spazzola metallica e troncatrice. Attenersi a tutte le avventenze di pericololo, istruzioni, illustrazioni edati che vengono forniti insieme all'apparecchio. In

caso di mancata osservanza delle seguenti istruzioni vi è pericolo di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi.

Questo eletttroutensile non è adatto per operazioni di lucidatura. Utilizzato l'electrontensile per applicazioni non escludamente previste per lo stesso, posso sono verificarsi situazioni pericolose e lesioni.

Non utilizzato nessun accessorio che la casa costruttrice non abbia escludamente previsto e racommando per quello elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.

Il numero di giri amesso dell'accessorio impiegato deve essere almeno tanto alla quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito cui rompersi in vari pezioni e venir lanciatto interno.

Il diametro esterno e lo spessore dell'accessorio montato devono correspondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficienza.

Accessorii con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli acces- sori che vengono montati tramite flangia, il diametro del foro dell'accessorio delve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'eletttroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

Non utilizzare mai portautensili od accessori danneggiati. Prima di anni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sua soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che quello non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

Avere cura di evitare che altre persone possano avvici-narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.

Qualora venissero effettuali lavori durante i quali l'accessorio potrebbeVenire a contatto con cavi elettrici nascosti,utilizzare I'elettROUTensile solamente per le superfici isolate dell'impugnatura. Il contatto con un cavo sotto tensione cui mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.

Mai pogiare l'electroutensile prima che il portautensili o l'accessorio impiegato non si sua fermato completamente. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controlio sulla macchina pneumatica.

Mai trasportare l'elettROUTensile nelle questo dovesse essere più recenti in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operaatore e potrebbe arrivare a ferire seriamente il corpo dell'operaatore.

Pulire regolarmente le feritoie di ventilazione dell'elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo più provocare pericoli di origine elettrica.

Nonutilizzare mai I'eeltroutensile nelle vicinanzedi materiali infiammabili. Le scintille posso no far prendere fuoco quosti materiali.

Non utilizzato mai accessori che richiedanorefrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come più essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandi si oppure bloccandosi il portautensili o accessorio provoca un arresto improvisario della rotazione dello stesso. In quello caso l'operaatore non è più in grado di controllare l'elettROUTensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa aQLLLa della rotazione del portautensili o dell'accessorio.

Se p. es. un disco abrasivo restsa agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in quello modo una rottrura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue

Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averve sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchinaraggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l'operatore cui è essere in grado di tenero nelle controlo le forze di contraccolpo e quella di reazione a scatti.

Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.

Evitare di avvinciniarsi con il proprio corpo alla zona in cui l'eletttroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'eletttroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco.

Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati.

L'utensile in rotazione ha la tendenza a rimanere blocato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.

Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Particolari avventenze di pericolo per operazioni di levigatura e di troncatura

Utilizzare esclusivamente utensili abrasivi che siano esquisitamente ammessi per l'elettROUTensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettROUTensile non possono essere sufficientemente schermati e sono insicuri.

Dischi abrasiviiegatiagomito devonoessere montati inmode tale che la loro superficie abrasiva non sporgasoprapiliano del bordo della cuffia di protezione.Un disco abrasivo montato in mode non corretto chesporge sopra il piano del bordo della cuffia di protezione nonpuo essere schermato sufficientemente.

La cuffia di protezione deve essere applicata in modo sicuro all'eletttroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, quello significhe che la parte dell'utensile abrasivo rivolta verso l'operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protege l'operatorate da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che potrebbero far prendere fuoco ai vestiti.

Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai esquire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.

Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rotura della mola abrasiva. É possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.

Non utilizzato mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avventenze di pericololo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di eserciture una pressione troppo alta. Non eseguire tagliccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumento la sollecitatione e la si rende maggiornente soggetta ad angolature impropriere o a blocchi venendoosi a creare il pericolo di contraccolpo oppure di rottura dell'uten-sile abrasivo.

Evitare di avvinciniarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'opera-tore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capire che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettroutensile verso l'operatore.

Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'electroutensile e tenerlo fermo fino a quando il disco si sare fermato completeness. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.

Mai rimettere l'electroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.

Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quella del bordo.

Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzato mai fogli abrasivi troppo grandi ma atteneri alle indicazioni del rispetto produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere altri il platorello posso provo-care incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericololo specifiche per lavori con spazzole metalliche

Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto fácilmenteattraverso indumenti sottili e/o la pelle.

Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essereumentatiattraverso forze di pressione etramite l'azione di forzecentrifugali.

Ulteriori indicazioni di sicurezza

Non utilizzato mai un elettrotensile danneggiato. Prima di anni utilizzato dell'elettrotensile controllare la carcassa e altri componenti in merito a danneggiamenti come crepe o rotture.

Non indossare indumenti migliormente inflammabili. Scint- tille possono incendiare quosti indumenti.

Utilizzare spessori elastici se gli stessi vengono forniti insieme all'utensile abrasivo.

Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva rimanga indietro di 2mm rispetto al bordo inferiore della cuffia di protezione. Utensili abrasivi che non soddisfano que-ste prescrizioni non possono essere sufficientamente schermati e non sono ammessi.

Assicurarsi che gli accessori siano montati secondo le istruzioni del produttore. Gli accessori montati devono potersi ruotare liberamente. Accessori montati non correttamente possono staccarsi durante il lavoro ed essere scagliati fuori.

Trattare con cura gli utensili abrasivi e conservarli secondo le istruzioni del produttore. Utensili abrasivi danneggiati possono incrinarsi e frantumarsi durante il lavoro.

Utilizzato gli accessori con filetto riportato prestare attenzione affinché la fillettatura nell'accessorio sa lunga sufficientemente per supportare la lunghezza dell'alberino dell'elettroutensile. La fillettatura nell'accessorio deve essere adatta alla fillettatura sull'alberino. Accessori non montati correttamente possono staccarsi durante il funzionamento e causare lesioni.

Non dirigere mai l'eletttroutensile versuse se stessi, altre persono animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti.

Fare sempre attenzione a cavi elettrici, tubazioni dell'acqua e del gas posati in maniera non visible.

Prima di iniziare a lavorare, controllare la zona di operazione utilizzando p. es. un rilevatore di metalli.

Utilizzare un impianto di aspirazione stazionario e soffiare spesso sulle fissure di ventilazione. In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduc trice si depositi all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può essere pregiudicato.

E vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare agli protezione contro scosse elettriche.

Lavorare sempre con l'impugnatura supplementare.

L'impugnatura supplementare assicura una guida affidabile dell'eletttradoutsile.

Non guardare mai da distance ridotte nella luce della lampada dell'elettroutensile. Non dirigere mai la luce della lampada negli occhi di altre persone che si trovano nelle vicinanze. La radiazione che viene generata da apparecchi luminosi cui po essere dannosa per gli occhi.

Dopo la lavorazione di materiali contenti gesso: Pulire con aria compressa asciutta e priva di olio le aperture di ventilazione dell'eletttroutensile e dell'interruttore. In caso contrario cui depositarsi polvere con tenente gesso nella carcassa dell'eletttroutensile e sull'elemento di commande e, in combinazione con l'umidità dell'aria, la stessa cui indurirsi. Questo cui causare danni al meccanismo di lavoro.

Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile).

Le presentiindicazioni di sicurezza valgono escludivamente per batterie ricaricabili 18V FEIN AMPShare agliioni di litio.

Utilizzare la batteria ricaricabile esclusivamente in prodotti dei partner AMPShare. Le batterie ricaricabili 18V contrassegnate AMPShare sono completeness compatibili con i seguenti prodotti:

-tutti i prodotti delsystema FEIN-18V-AMPShare -tutti i prodotti 18V dei partner AMPShare.

In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione.

Osservare le raccomandazioni per la batteria contente nelle istruzioni per l'uso del Vostro prodotto. Solo in quello modo la batteria ricaricabile ed il prodotto posso sono essere fatti funzionare alla pericoli e le batterie possono essere protette da sovraccarico pericoloso.

Ricaricare le batterie esclusivamente con caricabatterie raccomandiata alla FEIN o da uno dei partner AMP-Share. Utilizzato un caricabatteria adatto per un determinato tipo di batterie ricaricabili esiste pericolodi incendio se lo stesso viene impiegato con batterie differenti.

La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare compleamente la batteria nel caricabatteria.

Conservare le batterie ricaricabili al di fuori del raggio di accesso dei bambini.

Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di dannegiamento ed un uso non corretto della batteria ricaricabile possono fuoriscire vapori e liquidi dannosi. I vapori sono irritare le vie respiratoriè. Il liquido della batteria ricaricabile che fuoriesce può causare irritazioni della pelle o uszioni.

Qualora la pelle dovesse venire a contatto con il liquido della batteria, risciacquare immediatamente con abbondante acqua. Qualora il liquido della batteria ricaricabile dovesse penetrare negli occhi, lavare gli occhi con acqua pulita e richiedere immediatamente assistenza medica!

Se il liquido della batteria ricaricabile ha bagnato oggetti attigui, controllare le parti interessate. Evitare il contatto con la pelle indossando quanti di protezione. Pulire le parti con un foglio di carta per uso domestico asciutto o, se necessario, sostiturle. I vapori che fuoriescono sono irritare le vie respiratoriè. Il liquido della batteria ricaricabile che fuoriesce più causare irritazioni della pelle o uszioni.

Non cortocircuitare la batteria ricaricabile. Tenere lontano la batteria ricaricabile non utilizzata da graffette, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero causare un'esclusione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile più causare usioni oppure fuoco.

La batteria ricaricabile più essere danneggiata da oggetti appuntiti come ad es. chiodi o cacciavititi oppure tramite forza esterna. Può verificarsi un corto circuito interno e la batteria ricaricabile più incendiari, fumare, esplodere o surriscaldarsi.

Non effettuare in nessun caso la manutenzione di batterie ricaricabili danneggiate. La manutenzione completa di batterie ricaricabili dovrebbe avvenire esclusivamente da parte del produttore o dai punti di assistenza autorizzati.

Proteggere la batteria ricaricabile dal calorie, p. es.anche dall'irradiamento solare continuo, dal fuoco, dalla sporcizia, dall'acqua e dall'umidità.

Esiste pericolodi esplosione e pericolo di cortocircuito.

Mettere in funzione e conservare la batteria ricaricabile esclusivamente ad una temperatura ambiente tra

• 20^ C e + 50^ C . Non lasciare la batteria ricaricabile p in estate nell'automobile. In caso di temperature < 0^ C cui verificarsi una limitazione delle prestazioni specifiche dell'apparecchio.

Ricaricare la batteria esclusivamente con temperature ambiente tra 0^ e +35^ . Ricaricare la batteria con collegamento USB esclusivamentetramite lo stesso con temperature ambiente tra +10^ e +35^ . La ricarica al di fuori del Campo di temperatura cui danneggiare la batteria ricaricabile o aumento il pericolo di incendio.

Trattare con cautela le batterie scariche. Le batterie ricaricabili rappresentano una fonte di pericolò in quanto possono causare una corrente di corto circuito molto alta. Anche se le batterieagli ioni di litio sembrano apparentemente scariche, le stesse non si scari-cano completeness.

Non immergere la batteria ricaricabile in liquidi come acqua (salata) o bevande. Il contatto con liquidi cui dannegliare la batteria. Questo cui causare generazione di calore, sviluppo di fumo, accensione o esplosione della batteria. Non continuare ad utilizzato la batteria ricaricabile e rivolgersi ad un Servizio di Assistenza Tecnica FEIN autorizzato.

Non utilizzato mai una batteria ricaricabile dannegiata. L'impiego di una batteria ricaricabile deve essere arrestato immediamente non appena la stessa presenta caratteristiche anormali come ad esempio odori, calore, scolorimento o deformazione. Continuando con il funzionamento è possibile che la batteria sviluppi calore e fumo, si incendi oppure esploda.

Non aprire, schiacciare, surriscaldare o bruciare la batteria ricaricabile. In caso di mancata osservanza esiste il pericolodi di usioni e di incendio.Seguire le istruzioni del produttore.

Spagnere batterie ricaricabili agli ioni di litio che bruciano con acqua, sabbia o coperta antincendio.

Evitare colpi/agenti fisici. Colpi e penetrazione di oggetti possono danneggiare le batterie ricaricabili.

Questo cui cause perdite, generazione di calore, sviluppo di fumo, accensione o esplosione della batteria.

Non ricaricare in nessun caso la batteriaswana sorveglianza durante la notte. In caso di mancata osservanza esiste eventuallymente il pericolo di incendio e esplosione.

Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata.

Rimuovere la batteria ricaricabile esclusivamente ad elettROUTensile spento.

Togliere la batteria ricaricabile dall'eletttroutensile prima di anni lavoro all'eletttroutensile stesso. Se l'electrontroutensile si mette in funzione accidentally esiste il pericolò di lesioni.

Conservare la batteria ricaricabile protetta da umidità ed acqua. Pulire i contatti sporchi della batteria e dell'eletttroutensile con un panno asciutto e pulito.

Durante il trasporto e la conservazione dell'eletttroutensile rimuovere la batteria ricaricabile.

Seguire leindicazioni di sicurezza indicate nelle stru zioni per l'uso dei caricabatterie della FEIN o dei partner AMPShare.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenta nel EN 60745 e cui è essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitatione da vibrazioni. Il livello di oscillazioni indicate rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'electronistie viene utilizzato per altri impieghi, con accessori differenti oppure noniene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati anni i tempi in cui l'apparecchio è spento oppure è acceso ma non effettivamente in funzione. Qesto più ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operaatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostanze protettive per legno, ver- nice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratoriie, cancro, danni riproduittivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzare un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una Buona aerazione delippo di lavoro. Lasciare effettuare la lavorazione di materiale contente amianto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bolenti da polvere di levigatura e sostane chi-miche possono, in caso di condizioni sfavorevoli, pre-dere fuoco o causare un'esplosion. Evitare la fuga di scintille in direzione del contentatore per la polvere nonché il sovriscaldamento dell'elettroutensile e del materiale abrasivo, svuotare per tempo il contentatore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Istruzioni per l'uso.

Azionare il pulsante di bloccaggio (vedi pagina 6) esclusivamente con motore fermo. In caso contrario l'eletttroutensile cui venire danneggiato.

Regolazione dell'impugnatura (vedi pagna 6)

-Aprire entrambi i ganci di bloccaggio.
-Rimuovere la copertura di protezione.
-Svitare in senso antiorario la vite di bloccaggio sono all'arresto.

La vite di bloccaggio deve essere completamente allentata. In caso contrario l'elettROUTensile vu neire danneggiato.
-Posizionare l'impugnatura in una delle posizioni dell'impugnatura.
-Serrare in senso orario la vite di bloccaggio.

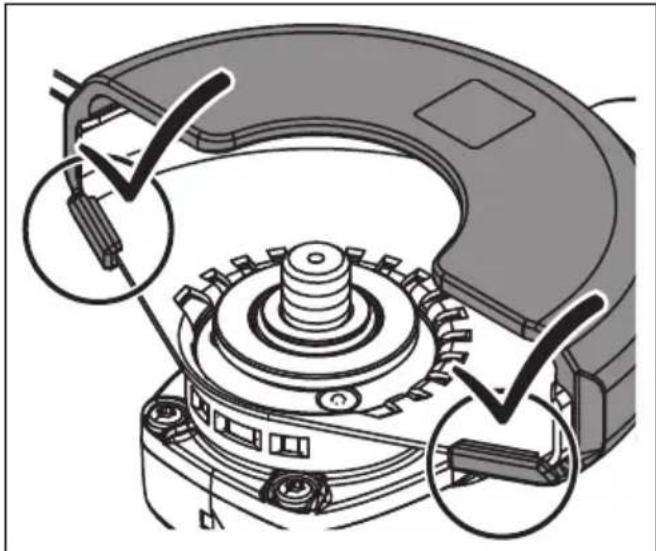

Montaggio della copertura di protezione (vedi pagina 9)

• Spingere la copertura di protezione sopra alla cuffia di protezione.
  -Prestare attenzione che i due ganci di bloccaggio siano scattati in posizione completeness.

Ulteriori istruzioni per l'uso.

Il blocco dell'autoavvio impedisce che l'elettroutensile si avii di nuovo autonomamente se con interruptore inserito viene applicata la batteria ricaricabile.

Se l'eletttroutensile si spegne senza l'azionamento dell'interruttore, disinserire l'interruttore dell'eletttroutensile, rimuovere la batteria ricaricabile e applicarla di nuovo.

Accensione

Per accendere la smerigliatrice angolare azionare l'interruttore sulla carcassa del motore (vedi pagina 9). La lampadina si illumina per ca. 3 secondi. Azionare l'interruttore sull'impugnatura supplementare entro quello lasso di tempo. Se la lampadina è spenta non è più possibile accendere la smerigliatrice angolare tramite l'interruttore sull'impugnatura supplementare.

Dotazione

L'avviamento dolce ha la funzione di ridurre al numero di giri al minimo le forze di reazione all'accensione e all'avviamento dell'eletttroutensile.

La protezione contro riavviamento involontario impedisce che l'electrontousile si avvi di nuovo automaticamente se durante il funzionamento è stata interrotta l'alimentazione di corrente. In quello caso spegnere l'electrontousile, controllare l'alimentazione di corrente e accendere quindi nuovamente l'electrontousile.

Die monitoraggio del blocco riduce, in caso di blocco dell'accessorio, il rischio di un danneggiamento del motore nonché il rischio di incidenti. In quello caso l'elettroutensile si spegne automaticamente. Successivamente portare l'interruttore in posizione off, rimuovere l'elettroutensile dal pezzo in lavorazione e controllare l'accessorio in merito a danneggiamenti. Riaccendere quindi l'elettroutensile.

La protezione elettronica contro il sovraccarico riduce il rischio di un danneggiamento del motore in caso di sovraccarico dell'eletttroutensile. In quello caso l'elettrottensile si spegne automaticamente. Successivamente portare l'interruttore in posizione off, rimuovere l'elettrottensile dal pezzo in lavorazione e controllare l'accessorio in merito a danneggiamenti. Riaccendere quindi l'elettrottensile.

La preselezione elettronica del numero di giri consente l'adattamento del numero di giri al rispetto dato d'impego e all'accessorio utilizzato allo scopo.

L'interruttore uomini presente è un interruptore che non può essere bloccato. L'interruttore uomini presente deve essere azionato costamente per mantenere in funzione l'eeltroutensile.

L'electroutensile è dotato di un sistema frenante che frena l'accessorio dell'elettrottensile. In quello modo viene ridotto il rischio di incidenti.

Il monitoraggio del contraccolpo riduce il rischio di un contraccolpo inaspettato (kickback) della macchina. In quello caso l'elettroutensile si spegne automaticamente. Successivement portare l'interruttore in posizione off, rimuovere l'elettroutensile dal pezzo in lavorazione e controllare l'accessorio in merito a danneggiamenti. Riaccendere quindi l'elettroutensile.

Indicatore dello stato di carica sulla batteria ricaricabile (vedi pagina 12).

Lo stato di carica più essere visualizzato sulla batteria tramite i LED verdi dell'indicatore dello stato di carica. Premere il tasto per l'indicatore dello stato di carica o visualizzare lo stato di carica.

Se dopo aver premuto il tasting per l'indicatore dello stato di carica non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita.

Trasporto.

Le batterie ricaricabiliagliioni di litio sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente alla ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.:trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire si deve ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Vi preghiamo di osservareanche eventuali,ulteriori norme nazionali.

Manutenzione ed Assistenza Clienti.

Vi preghiamo di tenere presente che in linea di massima gli elettroutensili devono essere riparati, controllati e ne deve essere effettuata la manutenzione escludamente da parte di elettricisti specializzati in quanto, a causa di una riparazione impropria, posso no verificarsi rischi significativi per l'utente.

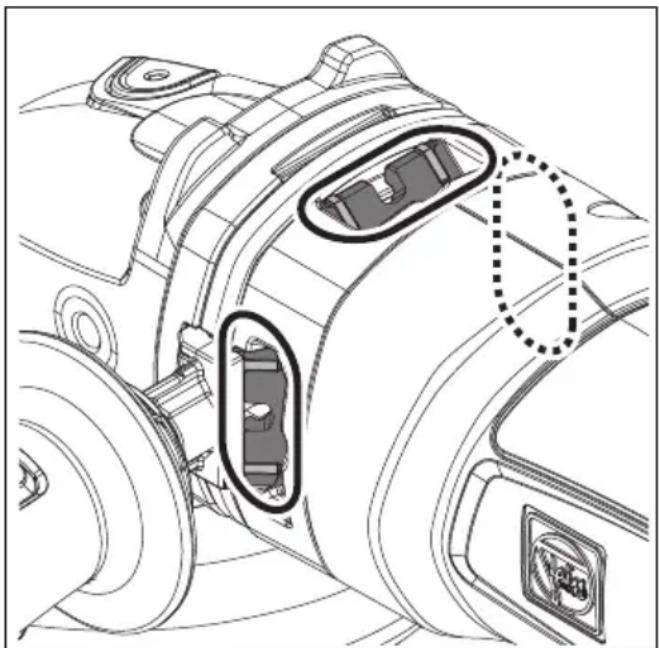

In caso di condizioni di impiego estremedurante la lavorazione di metallo è possibileche polvere conductrice si depositi

all'interno dell'elettroutensile. Soffiare spesso la parte interna dell'elettroutensile,trasverso le fessure di ventilazione, con aria compressa asciutta e priva di olio.

In caso di lavorazione di materiali contenenti gesso cui depositari spolvero all'interno dell'elettroutensile e sull'elemento di lavoro e, in combinazione con l'umidità dell'aria, la stessa cui indurirsi. Questo cui causare danni al meccanismo di lavoro. Soffiare spesso l'interno dell'elettroutensile,attraverso le aperture di ventilazione,e l'elemento di lavoro con aria compressa asciutta e priva di olio.

Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformmente alle norme per lo smaltimento di rifiuti contenti amianto in vigore nel paese di impiego.

In caso di elettroutensili ed accessori FEIN che necessitàn di riparazione Vi preghiamo di rivolverVi al Servizio di Assistenza Tecnica FEIN di fiducia. Gli indirizzizi sono disponibili in Internet alla pagina www.fein.com.

In caso di invecchioamento ed usura rinnovare le etichette e leindicazioni di avvertenza sull'eletttroutensile. Pulire ad intervalli regolati le superfici di contatto sull'eletttroutensile prima della regolazione dell'impugnatura.

L'attuale lista dei pezzi di ricambio del presente elettroutensile è presente in Internet sul site www.fein.com.

Utilizzato esclusivamente parti di ricambio originali. In caso di necessità è possible sostituire da soli le seguenti parti:

Accessori, flangia di serraggio, copertura di protezione, batteria ricaricabile

Manutenzione e pulizia.

Pulire di tanto in tanto le fessure di ventilazione ed i collegamenti della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

-Per la pulizia della batteria non utilizzare sostane chimiche.

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro eletttroutensile cui è essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA除去 la sua validità.

La dichiarazione UKCA è valida esclusivamente per il mercato Britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato Britannico. Dop o l'immissione sul mercato Britannico del prodotto, il contrassegno CE除去 la sua validità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione technique presso:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Misure ecologiche, smaltimento.

Non gettare le batterie ricaricabili tra i rifiuti domestici!

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.

Smaltire correttamente batterie ricaricabili escludamente scariche.

In caso di batterie ricaricabili non completeness scarie, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti.

Solo per i paesi dell'UE:

Conformmente alla norma della direttiva europea 2006/66/CE le batterie ricaricabili difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Selezione degli accessori (vedi pagine 15/16).

Utilizzare esclusivamente accessori originali FEIN.

L'accessorio deve essere adatto al tipo dell'elettroutensile.

B-3 Copertura di protezione per la troncatura
1-1 Mola da sbavo, tipo 27
2-1 Disco da taglio (utilizzare esclusivamente con copertura di protezione montata)
3-1 Platorello abrasivo lamellare
3-2 disco di sostegno per dischi abrasivi in fibra, dischi abrasivi in fibra (montare esclusivamente con flangia di serraggio disco di sostegno fornita in dotazione)
3-3 Platorello con velcro, fogli abrasivi con fissaggio rapido, feltro di satinatura con fissaggio rapido a strappo, spugne per lucidatura (utilizzare una chiave fissa adatta)
4-1 Spazzola conica in acciaio
4-2 Spazzola a tazza in acciaio, ruote abrasive lamellari (utilizzare una chiave fissa adatta)
5-1 Punta per fori diamantata (utilizzare una chiave fissa adatta)

Kezelesi tajekoztato.
