Type de produit	Détecteur d'intrusion infrarouge à 4 faisceaux
Marque	Chuango
Modèle	AID420
Dimensions	42 x 47 x 612 mm
Poids	Non spécifié dans la notice (estimation ~500 g avec piles)
Alimentation	5 piles CR123A (3 V) : 2 pour l'émetteur, 3 pour le récepteur
Autonomie en veille	3 ans
Consommation en veille	Émetteur < 0,03 mA ; Récepteur < 0,08 mA
Consommation en alarme	16 mA
Portée de détection	6 m maximum
Indice d'étanchéité	IP66
Fréquence sans fil	433 MHz
Puissance ERP max	-7,44 dBm
Distance de transmission	< 80 m en zone dégagée
Matériau du boîtier	Polycarbonate anti-UV
Nombre de faisceaux	4 faisceaux infrarouges
Types de zones	24h, normale, à domicile (réglable)
Durée d'alarme réglable	0,3 s / 0,6 s / 0,9 s / 1,2 s
Indicateur de piles faibles	Voyant clignotant toutes les 3 secondes
Contenu de l'emballage	5 piles CR123A, 1 sachet de vis, 1 mode d'emploi
Entretien	Essuyer les barres de faisceaux avec un chiffon humide tous les 3 mois
Température de fonctionnement	Non spécifiée (estimation -10°C à 50°C typique)
Installation	Fixation murale avec vis, alignement obligatoire émetteur/récepteur

FOIRE AUX QUESTIONS - AID420 Chuango

Comment appairer le détecteur AID420 avec un tableau de commande Chuango ?

Placez les panneaux électroniques de l'émetteur et du récepteur face à face dans la même direction. Mettez le tableau de commande en mode appariement, puis bloquez au moins 2 faisceaux pendant la durée définie. Un 'bip' confirme l'appariement réussi.

Quels types de piles utiliser et comment les insérer ?

Utilisez 5 piles CR123A (3 V). Retirez les embouts d'installation, dégagez les panneaux électroniques et insérez les piles en respectant la polarité '+' et '-' : 2 piles pour l'émetteur, 3 pour le récepteur.

Comment régler la durée d'alarme ?

Dans le récepteur, utilisez les commutateurs n°4 et 5 du commutateur de mode des zones et de réglage de la durée d'alarme. Quatre positions possibles : 0,3 s, 0,6 s, 0,9 s ou 1,2 s.

Quelle est la portée maximale de détection ?

La portée maximale entre l'émetteur et le récepteur est de 6 mètres. La distance de transmission sans fil vers le tableau de commande peut atteindre 80 mètres en zone dégagée.

Comment nettoyer les barres de faisceaux ?

Essuyez les barres de faisceaux avec un chiffon humide au moins tous les trois mois. En cas de poussière, boue ou neige, nettoyez immédiatement.

Que signifie le voyant lumineux qui clignote toutes les 3 secondes ?

C'est un avertissement de piles faibles. Remplacez les piles dès que possible. Si connecté à un tableau GSM/Wi-Fi, une notification sera envoyée.

Comment installer physiquement le détecteur ?

Fixez l'émetteur et le récepteur de part et d'autre de la zone à sécuriser, en les alignant à la même hauteur. Utilisez le niveau à bulle et percez des trous pour les vis fournies. Ajustez pour obtenir un signal sonore de 2 ou 3 bips par seconde avant de fixer.

Quels sont les modes de zone disponibles ?

Trois modes : zone 24h (alerte permanente), zone normale (alarme en mode armé ou armé à domicile), zone à domicile (alarme seulement en mode armé). Réglez via les commutateurs n°2 et 3 du récepteur.

Le détecteur est-il étanche ?

Oui, l'indice d'étanchéité est IP66, permettant une utilisation en extérieur. Veillez à bien remettre les bouchons en caoutchouc étanches après réglages.

Comment tester le bon fonctionnement après installation ?

Après installation et appariement, armez le tableau de commande. Marchez entre l'émetteur et le récepteur : le tableau doit émettre une alarme. Sinon, vérifiez l'alignement et la distance.

MODE D'EMPLOI AID420 Chuango

Le système s'appuie sur quatre faisceaux de détection infrarouges, largement utilisés pour sécuriser une zone comme les résidences fermées, les magasins et les garages intérieures. Il est nécessaire d'apparier le produit avec un tableau de commande de notre marque. Quand un intrus pénètre dans la zone de détection et quand au moins deux faisceaux lumineux sont bloqués, les détecteurs IR enverront immédiatement un signal d'alerte au tableau de commande.

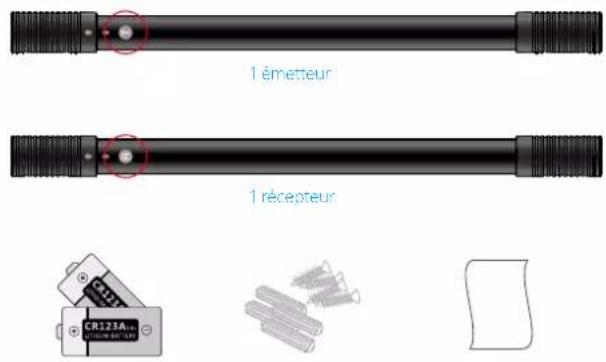

Contenu de l'emballage

5 piles CR123A 1 paquet de vis 1 mode d'emploi

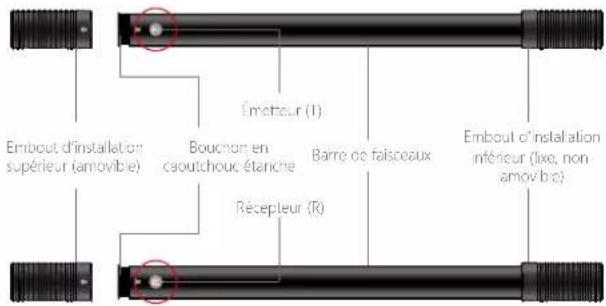

Vue d'ensemble du produit

Embout d'installation supérieur (amovibie) Emnoteur (T) Bouchon en csoutchouc étanche Barre de faisceaux Récepteur (R) Embout d'installation inférieur (lix, non amovibie)

Panneau électronique de l'émetteur

Émeteur des faisceaux Pile Commutateur de réglage de puissance d'émission

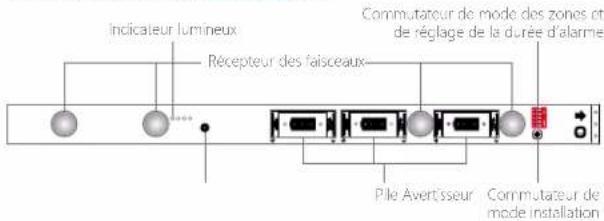

Panneau électronique du récepteur

indicateur lumineux Récepteur des faisceaux Commutateur de mode des zones et de réglage de la durée d'alarme Pile Avertisseur Commutateur de mode installation

Avertissement de piles faibles

L'indicateur lumineux clignote une fois toutes les trois secondes. Quand le système est connecté à un tableau de commande GSM ou Wi-Fi, l'utilisateur recevra un message texte ou une notification directe de l'application pour l'avertir du niveau faible des piles. Veuillez remplacer les piles dès que possible.

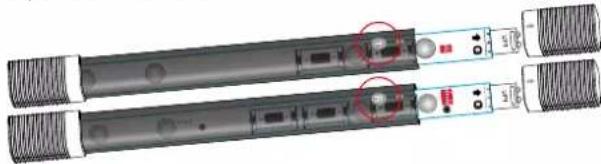

Réglages

Avant d'effectuer les réglages, retirez les embouts d'installation supérieurs (avec le symbole 1 et les bouchons en caoutchouc étanches de l'émetteur et du récepteur, sortez délicatement les deux panneaux électronique et insérez les piles (faites attention à la polarité « + » et « - »).

Réglage de la puissance d'émission - Situé dans le "Transmitter" (unité T)

Pour régler la puissance d'émission, basculez le commutateur no 1 du réglage de puissance d'émission.

Réglages d'usine
Émission de forte puissance

l'mission de faible puissance

Émission de forte puissance : > 3 m du récepteur Émission de la bie puissance : < 3 m du récepteur

Réglage du mode des zones - Situé dans le "Récepteur" (unité R)

Les types de mode des zones déterminent si le tableau de commande reçoit l'alarme, et comment il réagit en conséquence. Le réglage du mode des zones peut être effectué en basculant les commutateurs no 2 et 3 du commutateur de mode des zones et de réglage de la durée d'alarme.

Zone de 24 heures

Zone normale (réclages
d'csine)

Zone en mode à domicile

Zone de 24 heures : Les détecteurs IR sont en mode alerte en toutes circonstances. Dès qu'une intrusion est détectée, le tableau de commande émet immédiatement une alarme. Ce mode convient le mieux pour les zones importantes généralement pas visitées.

Zone en mode à domicile : Quand le système d'alarme est armé, les détecteurs IR assurent la garde. Dès qu'une intrusion est détectée, le tableau de commande émet immédiatement une alarme. Quand le système d'alarme est désarmé ou armé en mode à domicile, le tableau de commande n'émettra pas d'alarme, même si les détecteurs IR sont déclenchés. Ce mode convient le mieux pour les zones communes auxquelles les membres de la famille et les intrus ont accès.

Zone normale : Quand le système d'alarme est armé ou armé en mode à domicile, les détecteurs IR assurent la garde et le tableau de commande émet une alarme dès que les détecteurs IR sont déclenchés. Quand le système d'alarme est désarmé, le tableau de commande n'émettra pas d'alarme même si les détecteurs IR sont déclenchés. Ce mode convient le mieux pour les zones auxquelles les intrus ont accès et auxquelles les membres de la famille ont un accès réduit.

Réglage de la durée d'alarme - Situé dans le "Récepteur" (unité R)

Quand au moins deux faisceaux lumineux ont été bloqués pendant la durée définie, les détecteurs IR envoient un signal d'alarme au tableau de commande. Le réglage de la durée peut être effectué en basculant les commutateurs no 4 et 5.

Réglages d'usine

L'alarme sera déclenchée si le faisceau lumineux a été bloqué pendant 0,3 secondes. L'alarme sera déclenchée si le faisceau lumineux a été bloqué pendant 0,6 secondes. L'alarme sera déclenchée si le faisceau lumineux a été bloqué pendant 0,9 secondes. L'alarme sera déclenchée si le faisceau lumineux a été bloqué pendant 1,2 secondes.

Remarque : Le réglage de la durée noir être réaliste et cohérent avec la zone de détection. Cela ne signifie pas qu'UNE DURÉE COURTE EST LA MELTELURE.

Appariement

Une fois les réglages effectués, appariez les détecteurs IR au tableau de commande.

1. Placez les panneaux électroniques de l'émetteur et du récepteur en face l'un de l'autre dans la même direction (le symbole sur les panneaux est dans la même direction) et assurez-vous que les émetteurs des faisceaux et les récepteurs des faisceaux se font bien face un à un.
2. Passez le tableau de commande en mode appariement (décrit dans le mode d'emploi du tableau de commande), déclenchez les détecteurs IR (bloquez au moins 2 rayons pendant la durée définie) ; quand un « bip » se fait entendre, l'appariement du système est terminé.
3. Armez le système d'alarme, déclenchez à nouveau les capteurs IR ; si le tableau de commande émet une alarme, cela indique que les détecteurs IR fonctionnent normalement.

Installation

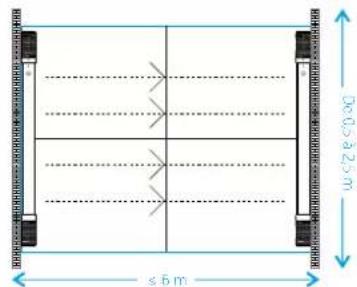

Choix de l'emplacement

1. Nous suggérons l'installation des détecteurs IR sur les portes ou les fenêtres. La distance entre l'émetteur et le récepteur doit être inférieure à 6 m, et le tableau de commande doit pouvoir recevoir le signal des détecteurs IR.

Remarque : L'émetteur et le récepteur doivent être alignés l'un sur l'autre, et doivent se trouver à a même hauteur.

1. N'installez pas les détecteurs IR dans les emplacements suivants :

① Zones où des animaux sont actifs
② Zones poussiéreuses ou boueuses
③ Dans un rayon de 50 cm de câbles électriques ou réseau
④ Près d'arbres ou de plantes, dans la mesure où des feuilles ou des branches pourraient bloquer les faisceaux IR

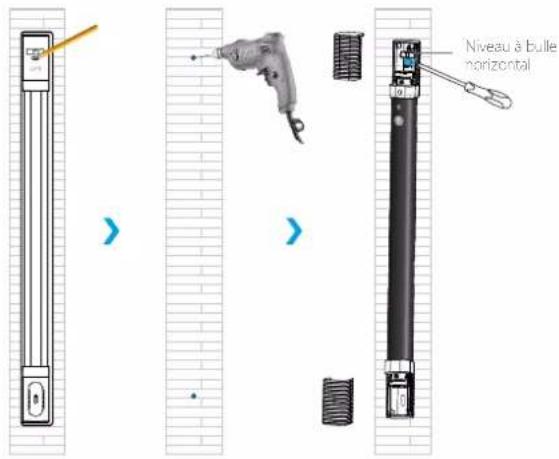

Fixation

1. Appuyez sur le commutateur de mode installation sur le panneau électronique du récepteur, puis insérez ce dernier dans la barre de faisceaux. Insérez le bouchon en caoutchouc étanche puis replacez l'embout d'installation.
2. Dégagez les caches des embouts d'installation supérieur et inférieur de l'émetteur. Placez l'émetteur à l'emplacement prévu et ajustez les distances horizontale et verticale à l'aide du niveau à bulle horizontal de l'embout d'installation supérieur.
3. Marquez les trous de vis de l'émetteur, puis percez deux trous de vis à l'aide d'une perceuse ; insérez les chevilles à expansion puis fixez l'émetteur avec les vis. Replacez les caches des embouts.
4. Ajustez le récepteur de l'autre côté de la zone de détection. Assurez-vous que la fréquence de l'avertisseur est élevée, à savoir de deux ou trois « bips » par seconde. Une fois les ajustements effectués, fixez le récepteur en suivant les étapes précédentes 2 et 3.

Érécuence de l'avertisseur :

Un « bip » toutes les 3 secondes, pas de signal

Un « bip » toutes les secondes, signal faible

Deux « bips » toutes les secondes, signal normal

Trois « biops » toutes les secondes, signal fort

*Générallement, les détecteurs IR sortiront automatiquement du mode installation après 30 minutes. Cependant, quand le récepteur reçoit un signal faible mais stable pendant 5 minutes, les détecteurs IR sortiront du mode installation. Quand le récepteur reçoit un signal fort et stable pendant 1 minute, les détecteurs IR sortiront aussi du mode installation.

1. Quand l'avertisseur s'arrête, armez le tableau de commande ; si le tableau de commande émet une alarme lorsque quelqu'un marche entre l'émetteur et le récepteur, l'installation est réussie et le système fonctionne normalement.

Niveau à bulle horizontal

FR

Précautions

1. Ce produit vise à réduire les intrusions mais ne peut pas assurer l'absence totale d'intrusion.
2. Veuillez utiliser le produit en suivant les instructions du mode d'emploi.
3. Essuyez les barres de faisceaux avec un chiffon humide au moins tous les trois mois ; si de la poussière, de la boue ou de la neige recouvre les barres, essuyez-les immédiatement.

Caractéristiques

Faisceau de détection infrarouge : 4 faisceaux

Piles de l'émetteur : 2 piles 3 V CR123A

Piles du récepteur : 3 piles 3 V CR123A

Autonomie en veille : 3 ans

Consommation en veille :

Émetteur < 0,03 mA ;

Récepteur < 0,08 mA

Consommation en mode alarme : 16 mA

Portée maximale de détection : 6 m

Indice d'étanchéité : IP66

Fréquence sans fil : 433 MHz

ERP (dBm) Max: -7.44

Distance de transmission sans fil :

< 80 m (zone dégagée/sans interférence)

Matériau du boîtier : Polycarbonate anti-UV

Dimensions : 42 x 47 x 612 mm
