WS105 - Système d'alarme Chuango - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'alarme sans fil
Marque	Chuango
Modèle	WS105
Dimensions (L x l x h)	90 × 90 × 42,2 mm (connecteur exclu)
Poids	Environ 200 g
Alimentation	100-240 V CA, 50/60 Hz
Batterie de secours	Lithium 3,7 V, 600 mAh, 2,22 Wh
Volume sonore	90 dB
Fréquence radio	433 MHz
Matériau du boîtier	Plastique PC + ABS
Conditions de fonctionnement	Température : 0 °C à +55 °C ; Humidité : < 80 % (sans condensation)
Nombre maximal d'accessoires	40
Délais d'entrée/sortie	30 s, 60 s ou annulés (réglables)
Éclairage stroboscopique	Oui, avec témoin lumineux
Fonctionnement autonome	Oui, sans tableau de commande
Connexion sans fil	Avec tableau de commande et accessoires (télécommande, détecteurs, etc.)
Mémoire	E² PROM (non volatile)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Protection mémoire en cas de coupure secteur ; sirène dissuasive
Pièces détachées et réparabilité	Accessoires sans fil disponibles ; pièces non spécifiées par le fabricant

FOIRE AUX QUESTIONS - WS105 Chuango

Comment installer la sirène WS105 ?

Branchez la sirène à une prise secteur (100-240 V CA), puis appuyez sur l'interrupteur d'alimentation. Un long bip confirme la mise sous tension. Vous pouvez ensuite l'appairer avec un tableau de commande ou des accessoires sans fil.

Comment appairer la sirène avec un tableau de commande ?

Appuyez brièvement sur la touche de connexion de la sirène (0,5 s). Après 3 secondes, un bip retentit et le stroboscope s'allume. Ensuite, appuyez sur la touche [SOS] ou [Armer] du tableau de commande. Un bip confirme l'appairage réussi.

Comment connecter des accessoires sans fil (télécommande, détecteur) ?

Mettez la sirène en mode d'attente de connexion en appuyant brièvement sur la touche de connexion. Déclenchez l'accessoire (par ex. appuyez sur une touche de la télécommande). Un bip confirme la connexion. Vous pouvez connecter jusqu'à 40 accessoires.

Comment supprimer tous les accessoires appairés ?

Appuyez et maintenez la touche de connexion pendant 6 secondes jusqu'à entendre un long bip. Le voyant clignote deux fois, indiquant que tous les accessoires et tableaux de commande sont effacés.

Comment régler le délai d'entrée/sortie ?

Appuyez deux fois sur la touche de connexion pour un délai de 30 secondes, trois fois pour 60 secondes, ou quatre fois pour annuler le délai (par défaut : aucun délai). Pendant le délai, la sirène émet un bip toutes les 5 secondes.

La sirène peut-elle fonctionner sans tableau de commande ?

Oui, la sirène peut être utilisée en mode autonome en connectant directement des accessoires sans fil. Elle déclenche alors l'alarme lorsqu'un détecteur est activé.

Comment activer l'éclairage nocturne ?

En mode autonome, appuyez deux fois sur la touche [Mode à domicile] de la télécommande dans les 3 secondes. La sirène passe en mode silencieux et l'éclairage nocturne s'allume. Appuyez sur [Désarmer] pour éteindre.

Que faire en cas de perte de télécommande ?

Pour des raisons de sécurité, supprimez tous les accessoires (cf. question 4) puis reconnectez les accessoires restants. Vous pouvez ainsi exclure la télécommande perdue.

Quelle est l'autonomie de la batterie de secours ?

La batterie lithium 3,7 V / 600 mAh assure une autonomie de veille d'environ 8 heures en cas de coupure secteur.

Comment entretenir la sirène WS105 ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez périodiquement le bon fonctionnement des détecteurs et de la sirène.

MODE D'EMPLOI WS105 Chuango

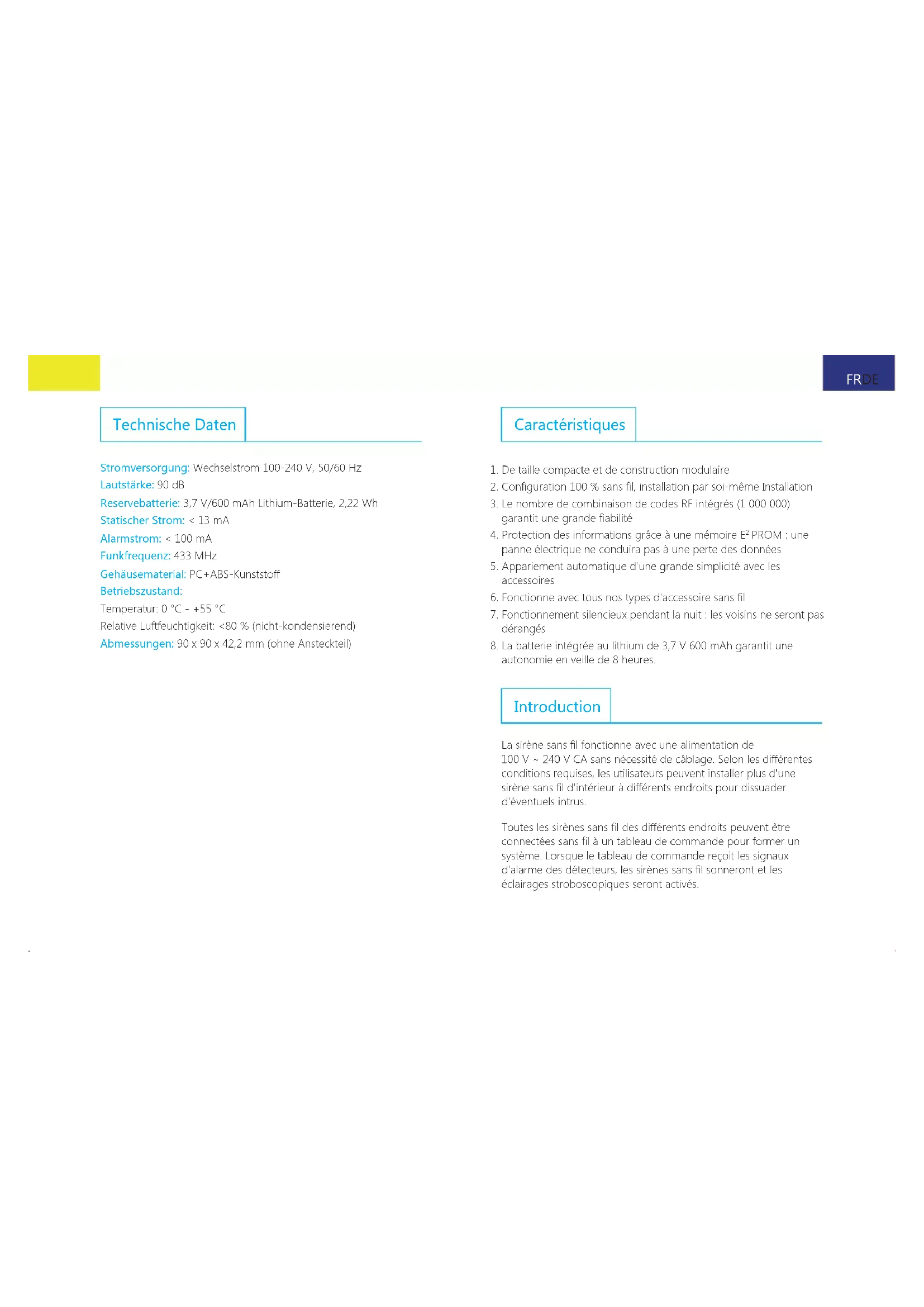

1. Deaille compacte et de construction modulaire
2. Configuration 100% sans fil, installation par soi-même Installation
3. Le nombre de combinaison de codes RF intégrés (1 000 000) garantit une grande fiabilité
4. Protection des informations grâce à une mémoire E² PROM : une panne électrique ne conduira pas à une perte des données
5. Appariement automatique d'une grande simplicité avec les accessoires
6. Fonctionne avec tous nos types d'accessoire sans fil
7. Fonctionnement silencieux pendant la nuit : les voisins ne seront pas dérangés
8. La batterie intégrée au lithium de 3,7 V 600 mAh garantit une autonomie en voille de 8 heures.

Introduction

La sirène sans fil fonctionne avec une alimentation de 100V 240V CA sans nécessite de cablage. Selon les différentes conditions requises, les utilisateurs peuvent installer plus d'une sirène sans fil d'intérieur à différents endroits pour dissuader d'eventuels intrus.

Toutes les sirenes sans fil des différents endroits peuvent etre connectees sans fil a un tableau de commande pour former un système.Lorsque le tableau de commande recoit les signaux d'alarme des detecteurs, les sirenes sans fil sonneront et les éclairages stroboscopiques seront actives.

FRFR

La sirène sans fil peut être utilisé aussi de façon autonome sans tableau de commande. Selon les différentes conditions requises, les utilisateurs peuvent former un système d'alarme autonome sur site en connectant d'autres accessoires de même fréquence avec cette sirène.

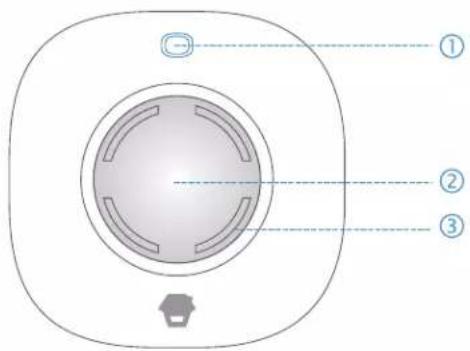

Vue d'ensemble du produit

①Interrupteur d'alimentation/Touche de connexion
② Eclairage stroboscopique
Sirene

Alimentation « Marche/Arrêt »

Mise sous tension

La sirène n'est pas alimentee par defaut. Branchez la sirene a une prise secteur puis appuyez sur linterrupteur d'alimentation. La sirène est mise sous tension après I'émission d'un long bip sonore.

Mise hors tension

Appuyez brievement sur la touche de connexion en mode de fonctionnement normal. Ensuite, appuyez de façon prolongee sur la touche de connexion pendant 6 secondes jusqu'à entendre un long bip sonore. La sirené est mise hors tension.

Éclairage lumineux stroboscopique

Une fois armé, l'éclairage stroboscopique reste allumé après un flash.

Une fois désarmé, l'éclairage stroboscopique s'est int正品 deux flashes.

Fonctionnement comme sirène sans fil

Lorsqu'elle fonctionne comme sirène sans 1, la sirène doit être connectée préalablement avec un tableau de commande sans 1. Lorsque le tableau de commande est en alarme, la sirène sonne et l'éclairage stroboscopique émet des ashs pour dissuader les intrus.

Connexion avec un tableau de commande

Tout d'abord, appuyez sur la touche de connexion (0,5 seconde), la sirène sans 1 émet un bip sonore. 3 secondes plus tard, elle émet un autre bip sonore et l'éclairage stroboscopique est activé puis la sirène se place dans l'état d'attente de connexion. En n, appuyez sur la touche [SOS] ou [Armer] du tableau de commande, la sirène sans 1 et le tableau de commande auront établi avec succès leur connexion après l'émission d'un bip sonore. Appuyez de nouveau sur la touche de connexion pour quitter l'état d'attente de connexion après l'émission du bip sonore.

Remarques: Veillez à ne pas déclencher d'autres accessoires au cours de l'établissement de la connexion avec le tableau de commande.

Test :

Appuyez sur la touche [Armer] de la télécommande. Si la sirené intégrée au tableau de commande et la sirené sans l'émettent un bip sonore, la connexion a été établie avec succès. Si ce n'est pas le cas, la connexion a échoué et vous nevez procéder à une nouvelle tentative de connexion.

Fonctionnement comme alarme autonome

La sirène peut former un système d'alarme autonome en ajoutant d'autres accessoires sans 1.

Lorsque la sirène est armée, si un détecteur quelconque se déclenché, la sirène sonnera et l'éclairage stroboscopique émettra des ashs pour dissuader les intrus.

Connexion des accessoires sans fil

Tout d'abord, appuyez sur la touche de connexion (0,5 seconde), la sirène sans 1 émet un bip sonore. 3 secondes plus tard, elle émet un autre bip sonore et l'éclairage stroboscopique est activé puis la sirène se place dans l'etat d'attente de connexion. En n, déclenchez brievement l'accessoire sans 1 (il s'agit d'appuyer sur une touche qualconque de la télécommande / déloigner l'émetteur-recepteur et l'élement magnétique d'un contact de porte / d'appuyer sur le bouton de test du détecteur de mouvement) et celui-ci sera connecté après l'émission d'un bip sonore. Répétez la procédure cidesss pour connecter d'autres accessoires.

Remarque: La sirene prend en charge jusqu'à 40 accessoires sans 1.

Test:

Appuyez sur la touche [Armer] de la télécommande, si la sirène sans fil clignote une fois, alors la connexion avec la télécommande a eté établie avec succès. Ensuite, déclenchez le détecteur et la sirène sonnera. Si ce n'est pas le cas, la connexion a échoué et vous devez procédér à une nouvelle tentative de connexion.

Supprimer tous les accessoires ou tableaux de commande

Si vous perdez des accessoires sans fil, en particulier les télécommandes sans fil, il est recommendé d'effacer tous les accessoires et de les reconnectcer pour votre sécurité.

Appuyez sur la touche de connexion pendant 6 secondes jusqu'à ce qu'un bip sonore soit émis. Au même moment, l'indicateur lumineux clignote deux fois : cela signifie que tous les accessoires et les tableaux de commande connectés sont supprimés.

Délai d'entrée et de sortie

Des délais d'entrée et de sortie peuvent être définis si vous ne souhaitez pas emporter la télécommande.

Une fois les réglages complétés, si vous armez le système, la sirène émet un bip sonore toutes les 5 secondes tant que l'etat armé n'est pas atteint. Si les détecteurs (à l'exception de ceux dans les zones de 24 heures) sont déclenchés, la sirène sonnera l'alarme une fois

le délambda écoué. (La durée de sonnerie de la sirène est de 3 minutes). La méthode de réglage est la suivante:

Appuyez deux fois sur la touche de connexion, le délambda est de 30 secondes.

Appuyez trois fois sur la touche de connexion, le délambda est de 60 secondes.

Appuyez quatre fois sur la touche de connexion, le décai est annulé.
Le réglage par défaut est: Aucun décai.

Remarque: Appuyez deux fois sur la toucher [Armer] de la télécommande, le système est immédiatement armé.

Activer/désactiver l'éclairage nocturne

Lorsque la sirène est utilisée comme une unité d'alarme autonome, elle peut aussi être utilisée comme dispositif d'éclairage nocturne.

Appuyez sur la touche [Mode à domicile] de la télécommande, son indicateur lumineux clignote brièvement puis appuyez de nouveau sur la touche [Mode à domicile] dans les 3 secondes, la sirène passée en mode à domicile de façon silencieuse et l'éclairage nocturne est allumé. Appuyez sur la touche [Désarmer], la sirène est désarmée et l'éclairage stroboscopique est étant.

Specifications

Alimentation:100V-240VCA,50/60Hz

Volume:90dB

Batterie de secours : Batterie au lithium de 3,7 V 600 mAh, 2,22 Wh

Intensité statique : < 13 mA

Intensité en cas d'alarme: < 100 mA

Frequence radio:433 MHz

Matériau du boitier: Plastique PC + ABS

Conditions de fonctionnement :

Temperature: 0^ C +55^ C

Humidité relative : < 80 % (sans condensation)

Dimensions: 90 × 90 × 42.2 mm (connecteur exclus)
