Produkttyp	Kabelloses Alarmsystem
Marke	Chuango
Modell	WS105
Abmessungen (L x B x H)	90 × 90 × 42,2 mm (ohne Anschluss)
Gewicht	Ca. 200 g
Stromversorgung	100-240 V AC, 50/60 Hz
Reservebatterie	Lithium 3,7 V, 600 mAh, 2,22 Wh
Lautstärke	90 dB
Funkfrequenz	433 MHz
Gehäusematerial	Kunststoff PC + ABS
Betriebsbedingungen	Temperatur: 0 °C bis +55 °C; Luftfeuchtigkeit: < 80 % (nicht kondensierend)
Maximale Anzahl Zubehörteile	40
Ein-/Ausgangsverzögerungen	30 s, 60 s oder deaktiviert (einstellbar)
Stroboskoplicht	Ja, mit Leuchtanzeige
Autonomer Betrieb	Ja, ohne Bedienfeld
Drahtlose Verbindung	Mit Bedienfeld und Zubehör (Fernbedienung, Melder usw.)
Speicher	E² PROM (nichtflüchtig)
Wartung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Speicherschutz bei Stromausfall; abschreckende Sirene
Ersatzteile und Reparierbarkeit	Drahtloses Zubehör verfügbar; keine vom Hersteller angegebenen Teile

Häufig gestellte Fragen - WS105 Chuango

Wie installiere ich die Sirene WS105?

Schließen Sie die Sirene an eine Steckdose (100-240 V AC) an und drücken Sie dann den Netzschalter. Ein langer Piepton bestätigt die Einschaltung. Anschließend können Sie sie mit einem Bedienfeld oder drahtlosen Zubehör koppeln.

Wie koppele ich die Sirene mit einem Bedienfeld?

Drücken Sie kurz die Verbindungstaste der Sirene (0,5 s). Nach 3 Sekunden ertönt ein Piepton und das Stroboskop leuchtet auf. Drücken Sie dann die [SOS]- oder [Armer]-Taste des Bedienfelds. Ein Piepton bestätigt die erfolgreiche Kopplung.

Wie verbinde ich drahtloses Zubehör (Fernbedienung, Melder)?

Versetzen Sie die Sirene in den Verbindungsbereitschaftsmodus, indem Sie kurz die Verbindungstaste drücken. Lösen Sie das Zubehör aus (z. B. drücken Sie eine Taste der Fernbedienung). Ein Piepton bestätigt die Verbindung. Sie können bis zu 40 Zubehörteile verbinden.

Wie lösche ich alle gekoppelten Zubehörteile?

Halten Sie die Verbindungstaste 6 Sekunden lang gedrückt, bis ein langer Piepton ertönt. Die Anzeige blinkt zweimal, was anzeigt, dass alle Zubehörteile und Bedienfelder gelöscht sind.

Wie stelle ich die Ein-/Ausgangsverzögerung ein?

Drücken Sie zweimal die Verbindungstaste für 30 Sekunden Verzögerung, dreimal für 60 Sekunden oder viermal, um die Verzögerung zu deaktivieren (Standard: keine Verzögerung). Während der Verzögerung gibt die Sirene alle 5 Sekunden einen Piepton ab.

Kann die Sirene ohne Bedienfeld betrieben werden?

Ja, die Sirene kann im autonomen Modus verwendet werden, indem Sie direkt drahtloses Zubehör anschließen. Sie löst dann den Alarm aus, wenn ein Melder aktiviert wird.

Wie aktiviere ich die Nachtbeleuchtung?

Drücken Sie im autonomen Modus zweimal innerhalb von 3 Sekunden die Taste [Mode à domicile] der Fernbedienung. Die Sirene wechselt in den lautlosen Modus und die Nachtbeleuchtung schaltet sich ein. Drücken Sie [Désarmer] zum Ausschalten.

Was tun bei Verlust der Fernbedienung?

Aus Sicherheitsgründen löschen Sie alle Zubehörteile (siehe Frage 4) und verbinden Sie dann die verbleibenden Zubehörteile erneut. So können Sie die verlorene Fernbedienung ausschließen.

Wie lange hält die Reservebatterie?

Die Lithium-Batterie 3,7 V / 600 mAh sorgt für eine Standby-Zeit von etwa 8 Stunden bei Stromausfall.

Wie warte ich die Sirene WS105?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Mittel. Überprüfen Sie regelmäßig die ordnungsgemäße Funktion der Melder und der Sirene.

BEDIENUNGSANLEITUNG WS105 Chuango

1. Kompakte Größe mit Plug-in-Design
   2.100%drahtlose Konfiguration, D.I.Y.Installation
2. Integrierte Kombination von 1.000.000 RF-Codes sorgt für hohe Zuverlösigkeit
3. E' PROM Informationsschutz, Stromausfall führt nicht zur Beschäftigung von Daten
4. Einfach automatisch mit Zubehorgeräten zu koppelin
5. Arbeiten Sie mit allen Arten von drahtlosem Zubehör
6. Stummschaltung für die Nacht, um die Nachbarschaft nicht zu stären
7. Eingebauter Lithium-Akku mit 3,7 V/600 mAh ermöglich 8 Stunden Bereitschaftsbetrieb

Einleitung

Die drahtlose Sirene wird mit Wechselstrom von 100 V - 240 V betrieben ohne Notwendigkeit der Verkabelung. Entsprechend verschieden Anforderungen können Anwender mehr drahtlose Sirenen an verschiedenen Orten im Innenaum installieren, um unbefugte Eindringlinge abzuschrecken.

Mehrere drahtlose Sirenen an verschiedene Orten konnen mit dem Bedienfeld drahtlos miteinander verbunden, um ein System zu bilden. Wenn das Bedienfeld Alarmsignale von den Sensoren empfängt, ertont aus den drahtlosen Sirenen ein Heulen und die Stroboskoplichter beginnen zu blinken.

DEDE

Die drahtlose Sirene kann auch unabhängig als Bedienfeld verwendet werden. Entsprechend verschieden Anforderungen konnen Anwender ein eigenständiges Alarmsystem vor Ort durch den Anschluss von neuen Homofrequency-Zubehor mit dieser Sirene bilden.

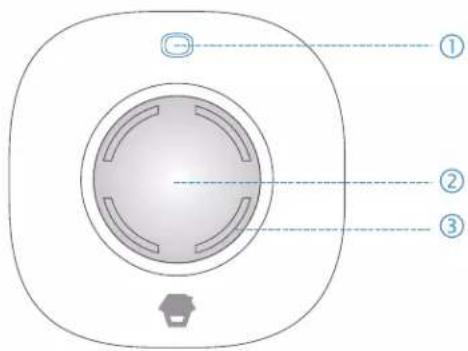

Produktübersicht

① Netzschalter/Anschlussstaste
② Stroboskoplicht
Sirene

Ein-/Ausschalten

Einschalten

Die Sirene ist in der Standardeinstellung ausgeschaitet. Stecken Sie die Sirene an eine Steckdose an und drücken Sie dann den Netzschalter. Die Sirene wird nach einem langen Signatlon eingeschaltet.

Ausschalten

Drücken Sie einmal die Anschlussaste im Betriebsstatus. Halten Sie die Anschlussaste 6 Sekunden lang gedrück bis ein larger Signatlon zu horen ist. Die Sirene wird ausgeschaltet.

Stroboskoplicht-Anzeige

Bei Scharfschaltung besteht das Stroboskoplicht nach einmaligem Blinken an.

Bei Unscharfschaltung geh das Stroboskoplicht nach zweiimalgem Blinken aus.

Einsatz als drahtlose Sirene

Beim Einsatz als drahtlose Sirene solte die Sirene zuvor mit dem drahtlosen Bedienfeld verbunden werden. Wenn das Bedienfeld einen Alarm signalisiert, heult die Sirene und das Stroboskoplicht leuchtet zur Abschreckung unbefugter Eindringlinge.

AnschlieBen des Bedienfelds

Drücken Sie zuerst die Anschlussstate (0,5 Sekunden lang), die drahtlose Sirene ertont einmal. 3 Sekunden später ertont ein weiterer Signalton und das Stroboskoplicht blinkt, danach wechselt die Sirene in den Verbindungsstatus. Zweitens, drücken Sie die Taste [SOS] oder [Scharfschalten] am Bedienfeld. Die drahtlose Sirene und das Bedienfeld sind nach einemomaligen Signalton erfolgreich verbunden. Drücken Sie erneut die Anschlussstate, um den Verbindungsstatus nach einemomaligen Signalton zu verlassen.

Hinweise:itte losenSie keine Zubehorgerate beim Anschlieben des Bodicnfelds aus.

Testen:

Drucken Sie die Taste [Scharfschalten] auf der Fernbedienung, wenn die eingebaute Sirene des Bedienfels und die drahtlose Sirene einenomaligen Signalton ausgegeben, war die Verbindung erfolgreich. Falls nicht, ist die Verbindung fehlgeschlagen.itte wiederholen Sie das Anschlieben.

Einsatz als eigenständiger Alarm

Die Sirene kann durch das Hinzufugen von drahtlosen Zubehörgeräten zum Aufbau eines eigenständigen Alarmsystems verwendet werden.

Wenn die Sirene scharfgeschaltet ist, wird beim Auslösen eines Sensors die Sirene heulen und das Stroboskoplicht blinken, um unbefugte Eindringlinge abzuschrecken.

Anschlieben von drahtlosen Zubehorgeräten

Drücken Sie zuerst die Anschlussaste (0,5 Sekunden lang), die drahtlose Sirene ertont einmal. 3 Sekunden später ertont ein weiterer Signatlon und das Stroboskoplicht blinkt, danach wechselt die Sirene in den Verbindungsstatus. Zweitens, offen Sie das drahtlose Zubehörgerät einmal aus (wie z. B. durch Drücken einer beliebigen Taste auf der Fernbedienung/Trennung von Sender und Magnet des Turkkontaks/Drucken der Testtaste des Bewegungsmelders) und es ist nach einem einmaligen Signalton verbunden. Wiederholen Sie den oben beschriebenen Vorgang zum Anschlieben anderer Zubehörgerate.

Hinweis: Die Sirene unterstz bis zu 40 drahtlose Zubehorgeräten.

Testen:

Drücken Sie die Taste [Scharfschalten] auf der Fernbedienung, wenn die drahtlose Sirene einmal blinkt, bedeutet dies, dass die Fernbedienung erfolgreich verbunden ist. Lösen Sie dann den Sensor aus und die Sirene heult. Falls nicht, ist die Verbindung fehlgeschlagen.itte wiederholen Sie das Anschlieben.

Löschen aller Zubehörgeräte und Bedienfelder

Wenn Sie die drahtlosen Zubehörgeräte, insbesondere die drahtlosen Fernbedienungen verlieren, ist es aus Sicherheitsgründen empfehlenswert, alle Zubehörgeräte zu Löschen und erneut anzuschlieben.

Halten Sie die Anschlussaste 6 Sekunden lang gedrück, bis ein Signatton erntont und gleichzeitig die LED-Anzeige zweimal blinkt, was bedetet, dass alle Zubehorgerate und Bedienfelder gelöscht wurden.

Eingangs- und Ausgangsverzögerung

Die Dauer der Eingangs- und Ausgangsverzögerung kann eingestellt werden, falls Sie nicht die Fernbedienung verwenden sollen.

Nach dem Einrichten ertont beim Scharfschalten des Systems die Sireneomal alle 5 Sekunden, bis sie in den Scharfschaltungsstatus wechselt. Wenn die Sensoren (mit Ausnahme derjenigen in der

24-h-Zone) ausgelost werden, ertont der Sirenenalarm nach der Verzogerungszeit. (Rufzeit der Sirene beträgt 3 Minuten). Die Vorgehensweise für die Einrichtung ist wie folgt:

Drücken Sie zweimal die Anschlussaste mit 30 Sekunden Verzögerung.

Drucken Sie dreimal die Anschlussaste mit 60 Sekunden Verzogerung.

Drucken Sie viermal die Anschlussstaste ohne Verzogierung.

Standardsteinstellung: Keine Verzogierung.

Hinweis: Drucken Sie zweimal die Taste [Scharfschalten] auf der Fernbedienung und das System wechselt sofort in den Scharfschaltungssstatus.

Ein-/Ausschalten der Nachlampe

Wenn die Sirene als eigentändiger Alarm arbeitet, kann sie auch als LED-Nachtlampe verwendet werden.

Drücken Sie die Taste [Anwesend] auf der Fernbedienung, ihre LED-Anzeige blinkt einmal, drücken Sie dann die Taste [Anwesend] nochmals innerhalb von 3 Sekunden und die Sirene wechselt lautos in den Modus Zuhause und die Nachlampe leuchtet. Drücken Sie die Taste [Unscharfschalten], die Sirene wird unscharfgeschaltet und das Stroboskoplicht wird ausgeschalte.

Technische Daten

Stromversorgung: Wechselstrom 100-240 V, 50/60 Hz

Lautstärke: 90 dB

Reservebatterie: 3,7 V/600 mAh Lithium-Batterie, 2,22 Wh

Statischer Strom: < 13 mA

Alarmstrom: < 100 mA

Gehausematerial:PC+ABS-Kunststoff

Betriebszustand:

Temperatur: 0^ + 55^

Relative Luftfeuchtigkeit: <80% (nicht-kondensierend)

Abmessungen: 90 × 90 × 42,2 mm (ohne Ansteckteil)
