Tipo di prodotto	Sistema d'allarme senza fili
Marca	Chuango
Modello	WS105
Dimensioni (L x l x h)	90 × 90 × 42,2 mm (connettore escluso)
Peso	Circa 200 g
Alimentazione	100-240 V CA, 50/60 Hz
Batteria di riserva	Litio 3,7 V, 600 mAh, 2,22 Wh
Volume sonoro	90 dB
Frequenza radio	433 MHz
Materiale del contenitore	Plastica PC + ABS
Condizioni di funzionamento	Temperatura: da 0 °C a +55 °C; Umidità: < 80% (senza condensa)
Numero massimo di accessori	40
Tempi di entrata/uscita	30 s, 60 s o annullati (regolabili)
Illuminazione stroboscopica	Sì, con indicatore luminoso
Funzionamento autonomo	Sì, senza quadro di comando
Connessione senza fili	Con quadro di comando e accessori (telecomando, rilevatori, ecc.)
Memoria	E² PROM (non volatile)
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Protezione memoria in caso di interruzione di corrente; sirena dissuasiva
Pezzi di ricambio e riparabilità	Accessori senza fili disponibili; pezzi non specificati dal produttore

Domande frequenti - WS105 Chuango

Come installare la sirena WS105?

Collegare la sirena a una presa di corrente (100-240 V CA), quindi premere l'interruttore di alimentazione. Un lungo bip conferma l'accensione. Successivamente è possibile accoppiarla con un quadro di comando o accessori senza fili.

Come accoppiare la sirena con un quadro di comando?

Premere brevemente il tasto di connessione della sirena (0,5 s). Dopo 3 secondi, viene emesso un bip e lo stroboscopio si accende. Quindi, premere il tasto [SOS] o [Armare] del quadro di comando. Un bip conferma l'accoppiamento riuscito.

Come connettere accessori senza fili (telecomando, rilevatore)?

Mettere la sirena in modalità di attesa di connessione premendo brevemente il tasto di connessione. Attivare l'accessorio (ad es. premere un tasto del telecomando). Un bip conferma la connessione. È possibile connettere fino a 40 accessori.

Come eliminare tutti gli accessori accoppiati?

Premere e tenere premuto il tasto di connessione per 6 secondi fino a sentire un lungo bip. Il led lampeggia due volte, indicando che tutti gli accessori e i quadri di comando sono cancellati.

Come impostare il tempo di entrata/uscita?

Premere due volte il tasto di connessione per un ritardo di 30 secondi, tre volte per 60 secondi, o quattro volte per annullare il ritardo (predefinito: nessun ritardo). Durante il ritardo, la sirena emette un bip ogni 5 secondi.

La sirena può funzionare senza quadro di comando?

Sì, la sirena può essere utilizzata in modalità autonoma collegando direttamente accessori senza fili. Attiva quindi l'allarme quando un rilevatore viene attivato.

Come attivare l'illuminazione notturna?

In modalità autonoma, premere due volte il tasto [Modalità domicilio] del telecomando entro 3 secondi. La sirena passa in modalità silenziosa e l'illuminazione notturna si accende. Premere [Disarmare] per spegnere.

Cosa fare in caso di perdita del telecomando?

Per motivi di sicurezza, eliminare tutti gli accessori (cfr. domanda 4) e poi riconnettere gli accessori rimanenti. In questo modo si può escludere il telecomando perso.

Qual è l'autonomia della batteria di riserva?

La batteria al litio 3,7 V / 600 mAh garantisce un'autonomia in standby di circa 8 ore in caso di interruzione di corrente.

Come effettuare la manutenzione della sirena WS105?

Pulire il contenitore con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi. Verificare periodicamente il corretto funzionamento dei rilevatori e della sirena.

MANUALE UTENTE WS105 Chuango

1. Dimensioni compatte, con design plug-in
2. Configurazione 100% wireless, eseguibile dall'utente. Installazione
   3.1.000.000 di codici-combinazione RF integrati, per un'alta affidabilità
3. Protezione dei dati tramite E' PROM: un'eventuale interruzione dell'alimentazione corrente non provocera perdite di dati
4. Abbinare automaticamente con gli accessori è molto facile
5. Funzione con tutti i nostri accessori wireless
6. Modalità di funzionamento silenzioso per la notte, per non disturbare i vicini
7. La batteria al litio integrata da 3,7 V, 600 mAh, consente 8 ore di funzionamento in standby

Introduzione

La sirena wireless è alimentata a 100 V CA - 240 V CA, perché rispetto le corso. In base alle esigenze dell'utente, si possono installare più sirene wireless all'interno, in puniti diversi, per scoraggiare possibili intrusi.

Si possono connettere alla centrale più sirene ubicate in punti diversi, mediante connessione wireless, per realizzare un sistema completo. Quando la centrale riceve i segnali di allarme dei rilevatori, le sirene wireless suonano e le luci stroboscopiche lampeggiano.

La sirena wireless più essere usataanche centrale di allarme autonoma. In base alle esigenze, gli utenti possono realizzare unsystema di allarme autonomo in loco, collegando alla sirena nuovi accessori alla stessa frequenza.

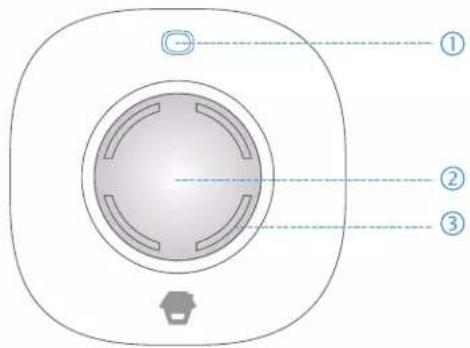

Panorama del prodotto

① Interruttore di accensione / pulsante di connessione
Lampeggiatore
Sirena

Accensione/spegnimento

Accensione

La sirena rimane spenta per impostazione predefinita. Collegare la sirena a una presa di corrente CA, quindi premere il pulsante di accensione. La sirena si accende dopo aver emesso un lungo segnale acustico.

Spegnimento

Premere il pulsante di connessione una volta, nella sirena è in modalità di funzionamento. Tenere quindi premuto il pulsante di connessione per 6 secondi fino a quando viene emesso un lungo segnale acustico. La sirena è spenta.

Indicazioni del lampeggiatore

Quando il systema viene inserto, la luce stroboscopica si accende.
dopo un lampeggio.

Quando il sistema viene disinserito, la luce stroboscopica si spegne\ dopo due lampeggi.

Funzionamento come sirena wireless

Per funzionare come sirena wireless, la sirena deve essere connessa alla centrale in anticipo, in modalità wireless. Quando la centrale è in stato di allarme, la sirena suona e la luce stroboscopica lampeggia per scoraggiare gli intrusi.

Connessione alla centrale

Innanzitutto, premere il pulsante di connessione (per 0,5 secondi); la sirena wireless emette un segnale acustico. Dopo 3 secondi emette un altro segnale acustico e la luce stroboscopica lampeggia, dopodiche la sirena passa alla condizione di connessione. Premere quando il pulsante [SOS] o [Inserimento] della centrale. A quello punto la sirena wireless e la centrale vengono connesse, dato un segnale acustico. Premere di nuovo il pulsante di connessione per interrompere la connessione (si interrormera dopo un segnale acustico).

Nota: non attivare alcun accessorio durante la connessione alla centrale.

Test:

premere il pulsante [Inserimento] sul telecomando. Se la sirena integrazione della centrale e la sirena wireless emettono un segnale acustico, la connessione è stata stabilita correttamente. Se questo non avviene, la connessione non è riuscita. É necessario riconnettere.

Funzionamento come allarme autonomo

La sirena può funzionare come sistema di allarme autonomo, se si aggiungono degli accessori wireless.

Quando la sirena é inserta, se un sensore qualiasi viene attenuato, la sirena suona e la luce stroboscopica lampeggia per scoraggiare gli intrusi.

Connessione degli accessori wireless

Innanzilutto, premere il pulsante di connessione (per 0,5 secondi); la sirena wireless emette un segnale acustico. Dopo 3 secondi emette un altro segnale acustico e la luce stroboscopica lampeggia, dopodiche la sirena passa alla condizione di connessione. Attivare quando un accessorio wireless una volta (ad esempio, premere un pulsante del telecomando o分开are il trasmettitore e il magnete del contatto per porta/finestre a premere il pulsante di test del rilevatore di movimento); l'accessorio verrà connesso dopo un segnale acustico. Ripetere l'operazione per connettere altri accessori.

Note: La sirena supporta fino a 40 accessori wireless.

Test:

Premere il pulsante [Inserimento] sul telecomando; se la sirena wireless lampeggia una volta significa che il telecomando è connesso correttamente. Attivare quindi il sensore; la sirena suonerà. Se questo non avviene, la connessione non è riuscita. Riconnetterè.

Eliminare la connessione di tutti gli accessori o delle centrali

Se si smarrisce un accessorio wireless (in particolare i telecomandi wireless), è consigliabile eliminare tutti gli accessori, quindi riconnetterli, per motivi di sicurezza.

Tenere premuto il pulsante di connessione per 6 secondi, finché viene emesso un segnale acustico. Allo stesso tempo, l'indicatore LED lampeggia due volte: significa che la connessione di tutti gli accessori e di tutte le centrali viene eliminata.

Tempi di ritardo di entrata e di uscita

Si possono configurare tempi di ritardo di entrata e di uscita, se si preferisce non usare il telecomando.
Dopo averi configurati, quando si insertisce il systema la sirena emette un segnale acustico ogni 5 secondi fino all'insertimento effettivo. Se i rilevatori (ad eccezione di quelli nella zona 24 ore) vengono attivati, la sirena suona l'allarme una volta trascorso il tempo di ritardo. (Il tempo di attività della sirena è di 3 minuti). La procedura di configurazione è la seguente:

Premendo il pulsante di connessione due volte si imposta un ritardo di 30 secondi.

Premendo il pulsante di connessione tre volte si imposta un ritrado di 60 secondi.

Premendo il pulsante di connessione quattro volte non si imposta alcun ritardo.

Impostazione predefinita. Nessun tardo.

Note: Premendo due volta il pulsante [inserimento] sul telecomando, ilsystema vince inscrito immediatamente.

Accensione e spegnimento della lampada notturna

Quando la sirena funzione come allarme autonomo, cui esere utilizzataanche camelpada notturna aLED.

Premendo il pulsante [In casa] sul telecomando, il relativo indicatore LED lampeggia una volta. Premendo di nuovo il pulsante [In casa] entro 3 secondi, la sirena passa alla modalità casa silenziosa e la lampada notturna si illumina. Premendo il pulsante [Disinserimento], la sirena viene disinserita e il lampeggiatore si spegne.

Specifiche

Alimentazione: 100 V CA - 240 V CA, 50/60 Hz

Volume: 90 dB

Batteria tampone: Batteria al litio da 3,7 V - 600 mAh, 2,22 Wh

Assorbimento in standby: < 13 mA

Assorbimento con allarme in funzione: < 100 mA

Frequenza radio: 433 MHz

Materiale alloggiamento esterno: Plastica PC + ABS

Condizioni di funzionamento:

Temperatura: 0^ +55^

Umidità relativa: < 80% (senza condensa)

Dimensioni: 90× 90× 42,2 mm (elemento aggintivo escluso)
