Tipo di prodotto	Sistema d'allarme senza fili esterno con sirena e stroboscopio
Marca	Chuango
Modello	SPS260
Alimentazione principale	1 batteria al litio ricaricabile 18650 3,7 V 1800 mAh
Alimentazione di emergenza	1 pila 9 V 6F22 (per ricarica di emergenza)
Ricarica solare	Pannello solare integrato, intensità ≥ 4 mA sotto 2000 lux
Volume massimo della sirena	110 dB
Portata di ricezione senza fili	< 80 m in area libera
Frequenza di ricezione senza fili	433,92 MHz
Autonomia in stand-by	< 45 giorni (batteria completamente carica)
Consumo statico	< 1 mA
Consumo massimo in allarme	< 500 mA
Dimensioni (L x P x A)	309 x 230 x 79,7 mm
Materiale della custodia	PC + ABS + anti-UV
Temperatura di funzionamento	-20 °C a +55 °C
Umidità relativa	< 80 % (senza condensa)
Funzionalità principali	Sirena, stroboscopio, contatto antimanomissione, modalità test, associazione senza fili, utilizzo autonomo o con centrale
Installazione	Montaggio a parete con piastra di fissaggio e tasselli
Manutenzione	Pulire il pannello solare con un panno morbido; controllare lo stato della batteria ogni 45 giorni
Sicurezza	Contatto antimanomissione; sirena disattivata in modalità servizio durante l'installazione

Domande frequenti - SPS260 Chuango

Come associare la sirena con la centrale d'allarme?

Premere il pulsante di acquisizione della sirena (0,5 s) fino a sentire un bip. Successivamente, premere il pulsante [Armare] o [SOS] della centrale (o tramite l'app). Un secondo bip conferma l'associazione.

La sirena suona senza motivo, cosa fare?

Verificare se il contatto antimanomissione è scattato o se un accessorio associato si è attivato. Disarmare il sistema tramite telecomando o centrale. Se il problema persiste, resettare l'associazione tenendo premuto il pulsante di associazione fino al bip.

Come regolare il volume della sirena?

Utilizzare il ponticello di regolazione del volume situato sulla scheda a circuito stampato. Consultare il manuale per le posizioni esatte.

Come ricaricare la batteria?

La batteria 18650 si ricarica tramite il pannello solare integrato. In caso di scarica profonda, inserire una pila 9V per 12 ore per caricarla, quindi rimuoverla prima dell'installazione.

La sirena può funzionare da sola senza centrale?

Sì, in modalità autonoma. È necessario associare direttamente gli accessori senza fili (rilevatori, telecomandi) con la sirena seguendo la procedura di associazione.

Come attivare la modalità test per l'installazione?

Premere 3 volte consecutive il pulsante [Disarmare] del telecomando (sentire due bip tra ciascuno). Un lungo bip conferma la modalità servizio. Per uscire, premere [Armare].

Cosa significa il lampeggio del LED ogni 5 secondi?

Il LED lampeggia ogni 5 secondi quando il sistema è armato (modalità totale o parziale). In disarmato, rimane spento. Un lampeggio ogni 2 secondi per 1 ora indica un evento di allarme non disarmato.

Qual è la portata massima degli accessori senza fili?

La portata può raggiungere 80 metri in area libera, ma è ridotta da ostacoli (muri, metallo).

Come resettare la sirena alle impostazioni di fabbrica?

Tenere premuto il pulsante di associazione finché la sirena non emette un bip lungo. Questo elimina tutte le associazioni con la centrale e gli accessori.

Posso sostituire la batteria da solo/a?

Sì, aprire la custodia e sostituire la batteria 18650 con una delle stesse caratteristiche (3,7 V, 1800 mAh). La pila 9V di emergenza è anch'essa accessibile.

MANUALE UTENTE SPS260 Chuango

Panorama del prodotto

La sirena wireless ad energia solare vuo essere installata in vialetti, giardini e agli altri tipo di ambiente esterno. La sirena lampeggiante è alimentata da una batteria ricaricata tramite un pannello solare integrato. Per una maggiore flessibilità di installatione, la trasmissione del segnale aviene completeness in modalità wireless, evitando la posa di cavi. La sirena lampeggiante per esterni vuo essere utilizzata come sirena wireless collegata al pannello di controllo oppure come categoria allarme autonomo in combinazione con accessori wireless associati, aventi la stessa frequenza di lavoro.

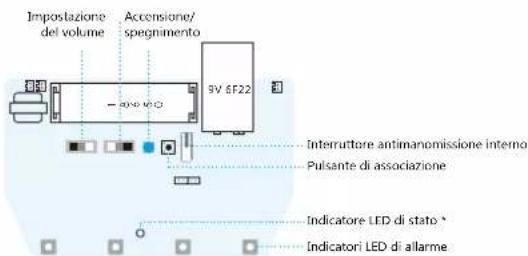

Schema elettrico PCB

Impostazioni Sirena

Note: La batteria da 9 V éutilizzata per caricare la batteria 18650, qualora qu'est-ultima dovesse essere scarica oswana energia dupo averla conservata per lungo tempo. Utilizzare la batteria da 9 V per caricare la batteria 18650 pcr 12 ore e poi rimuoverla prima dell'installazione.

Interruttore antimanomissione esterno

Sirene

Nota: la sirena si attiva immediatamente all'innesco dell'interruttore antilmanomissione.

• Il LED di stato lampeggia agli 5 secondi in modalità Inserimento e Inserimento In casa ma non lampeggia assolutamente in modalità Disinserimento.

Configurazione ponticelli

Impostazione del volume

Alto (predefinito) Muto Basso

Impostazione della durata d'allarme

5 minuti 2 minuti

30 secondi (predefinito)

Note: Per evitare possibil danni all'udito, si consiglia di evitare l'esposizione prolongata all'audio ad alto volume.

Utilizzo

Per iniziare

1. Inserire la batteria da 9 V.
2. Impostare il volume e la durata della sirena.
3. Iniziare premendo il pulsante di accensione.

Se installata come parte di un sistema di allarme chuang, la sirena delve essere associata esclusivamente al pannello di controllo.

Se lallarme e attenuato, la sirena. suona e il lampeggiatore si accende. Il disinserimento del sistema interrompe il suono della sirena. In caso di mancato disinserimento, Iindicatore di stato della sirena lampegia una volta ogni 2 secondi per un'ora (segnalazione visuale di evento di allarme).

Associazionea un pannello di controlo
1. Premiere il pulsante di associazione sulla sirena solare (per 0,5 secondi). La sirena entra in modalità di associazione nella emissione di un segnale acustico.
2. Premiere l pulsante Inserimento o SOS sul pannello di controllo.
3. La sirena è associata correttamente al pannello di controlo. L'associazione è confirmata da un secondo segnale acustico.
4. In caso di dovippio segnale acustico, la sirena ègia associata. Per interrompere l'associazione al pannello di controlo, premere nuovamente il pulsante di associazione (prima di aver completing la fase 2) per uscire alla modalità di associazione.
L'uscita é conformata da un segnale acustico.

Se installata come sirena autonoma di un sistema di allarme (senza pannello di controllo), tutti gli accessori di allarme devono essere associati alla sirena.

Se I'accessorio connesso e attivato, la sirena sua o el lampeggiatore si accende.

Il disinserimento del numero interrompe il suono della sirena. In caso di mancato disinserimento, l'indicatore di stato della sirena lampeggia una volta ogni 2 secondi per un'ora (segnalazione visuale di evento di allarme).

Associazione di accessori wireless
1. Premiere il pulsante di assocazione (per 0,5 secondi). Il systema entra in modalità di assocazione dopo l'emissione di un segnale acustico.
2. Premere il pulsante di test sull'accessorio aggintuvo innescare una volta l'accessorio.
3. L'accessorio wireless é associato correttamente e l'associazione é confirmata da un secondo segnale acustico.
4. In caso di doppio segnale acustico, l'accessori ègia associato.

Per interrompere l'associazione degli accessori, premere nuovamente il pulsante di associazione (prima di aver completing la fase 2) per uscire alla modalità di associazione. L'uscita è confermata da un seg acustico.

Note: per resettar la sirena, cancellando tutti i dispositivi wireless associati, premere il tasto Associazione per più di 5 secondi. La sirena emette un segnale acustico a reset avvenuto.

Installazione

Modalità di servizio

La modalità di Servizio/Test consente di effettuare operazioni di manutenzione alla sirena, con aperture del coperchio e del contatto tamper,enza generare un allarme manomissione. Per poterMETTERa sirena in modalità Servizio/Test è necessario che un radiocommando sia stato in precedenza accopiato alla sirena stessa.

Sul radiocommando accoppiato in precedenza alla sirena, premere [Disinserimento] per 3 volte consecutive (assicurarsi che il systema emetta un doppio segnale acustico a agli pressione prima di proseguire con la successiva) e la sirena entra in modalità di servizio. L'attivazione della modalità di servizio è indicata da un segnale acustico prolongato. In questa fase, la sirena non emette allarmi ma un semplice segnale acustico all'innesco dell'interruttore antimanomissione o dei sensori connessi. Ciò favorisce l'installazione. Premere [Inserimento] sul telecomando per uscire alla modalità di servizio. L'uscita è confermata da un breve segnale acustico.

Tenere la piagra di montaggio in posizione e segnare i punti dei quattro fori di montaggio. Una livella a balla positonata sul corpo impermeabile garantisce un alineamento perfetto.

Praticare quattro fori
e installare i tasselli,
quindi inseire le
viti di fissaggio in
dastazione nei forn.

Aggarantiene le linguette della copertura frontale sul bordo superiore della piastrarposteire e spingeare delicatamente la base della copertura della sirenia in posizione. Fissare la copertura della sirenia in posizione reimerendo la vite di fissaggia nel bordo inferiore della copertura.

Specifiche tecniche

Alimentazione di riserva 1 batteria ricaricabile al litio

18650 da 3,7 V e 1800 mAh

1 batteria da 9 V 6F22

Corrente di uscita del pannello solare

Illuminazione 2000 LUX ≥ 4 mA (con la luce del sole)

Assorbimento massimo < 500mA

Distanza di ricezione < 80m (in Campo aperto)

Condizioni di funzionamento: Temperatura -20^ +55^

Umidità relativa < 80%

(senza condensa)

Volume massimo sirena 110 dB

Assorbimento in standby < 1 mA

Tempo in standby < 45 giorni (completamente carica)

Frequenza di ricezione wireless 433.92 MHz

Materiale alloggiamento PC + ABS + ANTI UV

Dimensioni (L x P x A) 309 x 230 x 79,7 mm
