Type de produit	Système d'alarme sans fil extérieur avec sirène et stroboscope
Marque	Chuango
Modèle	SPS260
Alimentation principale	1 batterie lithium rechargeable 18650 3,7 V 1800 mAh
Alimentation de secours	1 pile 9 V 6F22 (pour recharge de secours)
Recharge solaire	Panneau solaire intégré, intensité ≥ 4 mA sous 2000 lux
Volume maximal de la sirène	110 dB
Portée de réception sans fil	< 80 m en zone dégagée
Fréquence de réception sans fil	433,92 MHz
Autonomie en veille	< 45 jours (batterie complètement chargée)
Consommation statique	< 1 mA
Consommation maximale en alarme	< 500 mA
Dimensions (L x l x H)	309 x 230 x 79,7 mm
Matériau du boîtier	PC + ABS + anti-UV
Température de fonctionnement	-20 °C à +55 °C
Humidité relative	< 80 % (sans condensation)
Fonctionnalités principales	Sirène, stroboscope, contact anti-sabotage, mode test, appairage sans fil, utilisation autonome ou avec centrale
Installation	Montage mural avec plaque de fixation et chevilles
Entretien	Nettoyer le panneau solaire avec un chiffon doux ; vérifier l'état de la batterie tous les 45 jours
Sécurité	Contact anti-sabotage ; sirène désactivée en mode service pendant l'installation

FOIRE AUX QUESTIONS - SPS260 Chuango

Comment appairer la sirène avec la centrale d'alarme ?

Appuyez sur le bouton d'acquisition de la sirène (0,5 s) jusqu'à entendre un bip. Ensuite, appuyez sur le bouton [Armer] ou [SOS] de la centrale (ou via l'application). Un second bip confirme l'appairage.

La sirène sonne sans raison, que faire ?

Vérifiez si le contact anti-sabotage est déclenché ou si un accessoire appairé s'est activé. Désarmez le système via la télécommande ou la centrale. Si le problème persiste, réinitialisez l'appairage en maintenant le bouton d'appairage enfoncé jusqu'au bip.

Comment régler le volume de la sirène ?

Utilisez le cavalier de réglage du volume situé sur la carte de circuit imprimé. Consultez la notice pour les positions exactes.

Comment recharger la batterie ?

La batterie 18650 se recharge via le panneau solaire intégré. En cas de décharge profonde, insérez une pile 9V pendant 12 heures pour la charger, puis retirez-la avant l'installation.

La sirène peut-elle fonctionner seule sans centrale ?

Oui, en mode autonome. Il faut appairer directement les accessoires sans fil (détecteurs, télécommandes) avec la sirène en suivant la procédure d'appairage.

Comment activer le mode test pour l'installation ?

Appuyez 3 fois de suite sur le bouton [Désarmer] de la télécommande (entendre deux bips entre chaque). Un long bip confirme le mode service. Pour quitter, appuyez sur [Armer].

Que signifie le clignotement du voyant toutes les 5 secondes ?

Le voyant clignote toutes les 5 secondes lorsque le système est armé (mode total ou partiel). En désarmé, il reste éteint. Un clignotement toutes les 2 secondes pendant 1 heure indique un événement d'alarme non désarmé.

Quelle est la portée maximale des accessoires sans fil ?

La portée peut atteindre 80 mètres en zone dégagée, mais elle est réduite par les obstacles (murs, métal).

Comment réinitialiser la sirène aux paramètres d'usine ?

Maintenez enfoncé le bouton d'appairage jusqu'à ce que la sirène émette un bip long. Cela supprime tous les appairages avec la centrale et les accessoires.

Puis-je remplacer la batterie moi-même ?

Oui, ouvrez le boîtier et remplacez la batterie 18650 par une de mêmes caractéristiques (3,7 V, 1800 mAh). La pile 9V de secours est également accessible.

MODE D'EMPLOI SPS260 Chuango

Vue d'ensemble du produit

La sirène à énergie solaire est totalément sans fil et peut être installée dans des allées, jardins et tout autre lieu externe. La sirène stroboscopique est alimentée par pile et se recharge au moyen du panneau solaire intégré. La transmission du signal s'effectue entièrement sans fil par fréquences radio, ce qui permet de simplifier l'installation.

La sirène stroboscopique d'extérieur peut aussi bien être utilisée comme une sirène sans fil connectée à un tableau de commande que comme un système d'alarme autonome avec des accessoires sans fil utilisant la même fréquence commune acquise.

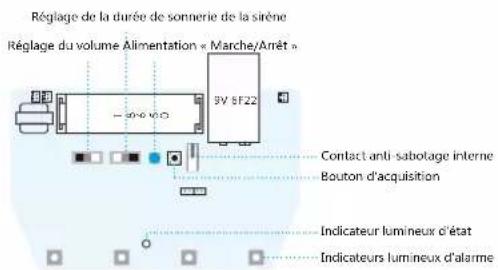

Description de la carte de circuit imprimé

Remarque : la batterie de 9 V permeé de charger la batterie 18650 en cas de panne électric ou d'alimentation limitée après un stockage de longue durée. Utilisez la batterie de 9 V pour charger la batterie 18650 pendant 12 heures, puis retirez-la avant l'installation.

Remarque: La sirène sonne immédiatement si le contact anti-sabotage est déclenché.

• L'indicateur lumineux d'etat clignote toutes les 5 secondes à l'etat armé ou armé en mode à domicile mais ne clignote pas du tout en mode désarmé.

Cavalier de réglage

Réglage du volume

Réglage de la durée de sonnerie de la sirène

Remarque: Pour évitier toute légion auditive, il est consellé de ne pas s'exposer à une écoute à un volume élevé de la sirène pendant une période prolongée.

Mode d'emploi

Mise en route

1. Chargez la pile de 9 V.
2. Reglez le volume et la durée de sonnerie de la sirène.
3. Commencez à utiliser la sirène en appuyant sur le commutateur d'alimentation.

Lorsqu'elle est installede sisme faisant partie d'un systeme d'alarme Chuango, la sirene doit etre appariee uniquely avec le tableau de commande.

La sirene sonnera et activer a un éclairage stroboscopique des le déclenchement de l'alarme. Désarmer le système arrête la sonnière de la sirene. Si elle n'est pas désarmée, l'indicateur d'état de la sirene clignotera une fois toutes les 2 secondes pendant une heures (notification visuelle d'un événancement d'alarme).

1. Appuyez sur le bouton d'acquisition de la sirène à énergie solaire (0,5 seconde), la sirène passée en mode d'acquisition après l'émission d'un bip.
2. Appuyez sur le bouton [Armer] ou [SOS] du tableau de commande (ou appuyez sur "Arm" sur l'Appli si le panneau ne possede pas de bouton physique).
3. La sénée est appariée avec succès avec le tableau de commande après l'émission d'un second bipo.
4. Si deux bips se suivient, l'apparition et a été déjà réalisée.

Pour quitter l'apparlement au tableau de commande, appuyez de nouveau sur le bouton d'acquisition (avant d'effectiver le point 2) pour quitter le mode d'acquisition après l'émission d'un bip.

Lorsque la sirène est installée comme un système d'alarme autonome (sans tableau de commande), tous les accessoires de l'alarme doivent être appariés avec la sirène.

La sirène sonnera et activera un éclairage stroboscopique des le déciencement d'un accessoire connecté. Désarmer le système arritera la sonnere de la sirène. Si elle n'est pas désarmée, l'indicateur d'etat de la sirène clignotera une fois toutes les 2 secondes pendant une heures (notification visuelle d'un événement d'alarme).

Apparlement des accessoires sans fil

1. Appuyez sur le bouton d'acquisition (0,5 seconde), le système passé en mode d'acquisition après l'émission d'un bip.
2. Appuyez sur le bouton de test de l'accessoire supplémentaire ou disjacent le briquement.
3. L'accessoire sans fil est acquis avec succès après l'émission d'un second bip.
4. Si deux bipps se suiviient, l'accessoire est déjà apparue.
   Pour quitter l'apparlement aux accessories appuyez de nouveau sur le bouton d'acquisition (avant d'effectuer le point 2) pour quitter le mode d'acquisition après l'émission d'un bip.

Remarque: Appuyez et maintenez le bouton d'appariement de la sirène sans fil; la connexion entre la sirène sans fil et le tableau de commande (ou les accessoires) est supprimée dos l'émission d'un bip par la sirène sans fil.

Installation

Mode service

Le mode test empêche le contact anti-sabotage de la sirène de déclencher une alarme pendant l'installation, la maintenance ou le remplacement de la pile.

Lorsque la télécommande est connectee à la sirène, appuyez 3 fois de suite sur le bouton [Désarmer ] (veillez à entendre deux bips chaque fois avant de réappuyer), la sirène entre en mode service après l'émission d'un long bip.

Dés lors, la sirenne ne sonnera plus l'alarme mais émettra des bips si le contact anti-sabotage ou les détecteurs connectés sont déclenchés. Ce qui vous apporte une commodité d'installation.

Appuyez sur le bouton [Armer 6] de la télécommande pour quitter le mode service après l'émission d'un bref bip.

Note: Vous pouvez aussi appuyer sur le contact anti-sabotage 7 fois pour acceder au mode d'installation.

Maintérez la plaque de fixation en place et menquez la position des quatre trous de montage. Une nivale à bulle place sur le bottier étandé garantir le bon nivale.

Perezce les autres trouis et insesque les chevilles muraux, puis place les trésors des courantes dans les troucs.

Placez les angelets de positionnement de la façade sur le bord supérieur de la plaque arriere et appuyez douleur sur la base de la façade pour la mesure place. Lors que la façade soit fermement en place en remontant les vis de fixation dans le bord inferieur de la façade.

Charakteristiques

Alimentation de secours 1 batterie au lithium rechargeable 18650 3,7 V 1800 mAh

1 pile 9 V 6F22

Intensité de sortie du panneau Illumination 2000 lux ≥ 4 mA solaire (en plein soleil)

Intensité maximale en alarme < 500 mA

Portee de la reception sans fil < 80m (en zone degagée)

Conditions de fonctionnement: Température de -20 °C à +55 °C

Humidité relative < 80% (sans condensation)

Volume maximal de la sirène 110 dB

Intensité statique < 1 mA

Durée de vie en veille < 45 jours (complétement charge)

Fréquence de réception sans fil 433.92 MHz

Matériau du boitier PC + ABS + ANTI-UV

Dimensions (L x | x H) 309 x 230 x 79,7 mm

Productverzicht

18650 de 3,7 V 1800 mAh

1pila 6F22 de 9 V
