GEBRUIKSAANWIJZING SPS260 Chuango

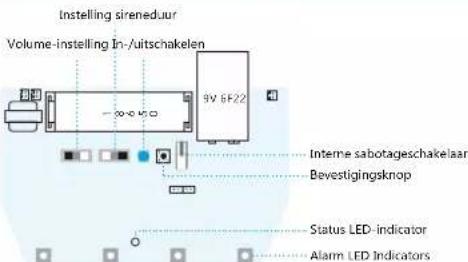

9V 6F22Interne sabotageschakelaarInstelling sireneduurVolume-instelling In-/uitschakelenBevestigingsknopInstelling geluidje Alarm aan/uit Instelling vertragingstijd binnenkomst & vertrekStatus LED-indicatorAlarm LED Indicators Let op: De 9V-batterij wordt gebruikt om de 18650-batterij op te laden in geval deze na een lange periode van opslag (bijna) leeg is. Gebruik de 9V-batterij om de 18650-batterij 12 uur op te laden en verwijder de 9V-batterij vervolgens voor het installeren. Externe sabotageschakelaarSirenes Let op: De sirene zal onmiddellijk afgaan wanneer de sabotageschakelaar wordt geactiveerd.

• Het LED-statuslampje knippert elke 5 seconden in de modi Alarm aan en Alarm aan in thuis-modus, maar knippert niet in de modus Alarm uit. Instellingen van de jumper Volume-instelling Hoog (standaard) Gedempt Laag Instelling sireneduur

minuten minuten seconden (standaard) Let op: Om mogelijke gehoorbeschadiging te voorkomen, wordt gesuggereerd om niet te lang naar het hoge geluidsniveau te luisteren. HOOG GEDEMPT LAAG HOOG GEDEMPT LAAG HOOG GEDEMPT LAAG 5 min 2 min 30 s 5 min 2 min 30 s 5 min 2 min 30 sNLNL Gebruik Aan de slag

1. Plaats de 9V batterij.

2. Stel het volume en de duur van de sirene in.

3. Klaar voor gebruik door de aan/uit-knop aan te zetten.

De sirene dient uitsluitend aan het bedieningspaneel gekoppeld te zijn, indien geïnstalleerd als onderdeel van een chuango alarmsysteem. Koppelen met een bedieningspaneel

1. Druk op de Bevestigingsknop op de sirene

(0,5 seconde). De sirene gaat, nadat u één piepje hoort, in de Bevestigingsmodus.

2. Druk op de Alarm aan- of SOS-knop

op het bedieningspaneel(of druk op de inschakelknop in de app als het paneel geen knop heeft).

3. De sirene is, na een tweede piepje, correct

met het bedieningspaneel gekoppeld.

4. Als u twee piepjes hoort, waren ze reeds

gekoppeld. Als u het bedieningspaneel wilt ontkoppelen, drukt u (vóór stap 2) wederom op de Bevestigingsknop om na één piepje de Bevestigingsmodus te verlaten. De sirene zal luiden en de itslichten zullen itsen als het alarm geactiveerd wordt. De sirene zal stoppen met luiden wanneer het systeem wordt uitgeschakeld. De statusindicator van de sirene zal een uur lang elke 2 seconden knipperen als deze niet uitgeschakeld wordt (visuele melding van een alarmsituatie). Wanneer het alarmsysteem alleen met sirene is geïnstalleerd (zonder bedieningspaneel). Alle alarmaccessoires moeten gekoppeld worden met de sirene. Met draadloze accessoires koppelen

1. Druk op de Bevestigingsknop

(0,5 seconde). Het systeem gaat, nadat u één piepje hoort, in de Bevestigingsmodus.

2. Druk op de testknop op de extra

accessoire om deze één keer te activeren.

3. De draadloze accessoire is, na een tweede

piepje, correct in de Bevestigingsmodus gezet.

4. Als u twee piepjes hoort, was de

accessoire reeds gekoppeld. Als u de accessoire wilt ontkoppelen, drukt u (voor stap 2) wederom op de Bevestigingsknop om na één piepje de Bevestigingsmodus te verlaten. De sirene zal luiden en de itslichten zullen itsen als een aangesloten accessoire geactiveerd wordt. De sirene zal stoppen met luiden wanneer het systeem wordt uitgeschakeld. De statusindicator van de sirene zal een uur lang elke 2 seconden knipperen als deze niet uitgeschakeld wordt (visuele melding van een alarmsituatie). Let op: Houd de koppelknop van de draadloze sirene ingedrukt. De verbinding tussen de draadloze sirene en de bedieningspanelen (of accessoires) is verbroken wanneer de draadloze sirene een piepje maakt. Installatie Onderhoudsmodus De testmodus voorkomt dat de sabotageschakelaar van de sirene een alarm activeert tijdens de installatie, het onderhoud of bij het vervangen van de batterij. Druk, wanneer de afstandsbediening verbonden is met de sirene, 3 keer achter elkaar op [Alarm uit ] (zorg ervoor dat u elke keer twee piepjes hoort voordat u nog eens drukt). Wanneer u een lange piep hoort, gaat de sirene inNLNL de onderhoudsmodus. De sirene zal in deze periode niet afgaan maar piepen als de sabotageschakelaar of de verbonden sensoren geactiveerd worden. Dit vergemakkelijkt het installeren. Druk op [Alarm aan ] op de afstandsbediening om, na een kort piepje, de onderhoudsmodus te verlaten. Opmerking: Het is ook mogelijk om de sabotageknop 7 keer achter elkaar in te drukken om in installatie modus te gaan. Verwijder de bevestigingsschroef van de onderste rand van de behuizing van de sirene en haal voorzichtig het omhulsel weg. Houd de montageplaat op zijn plaats en markeer de posities van de vier montagegaten. Door een waterpas op de waterdichte behuizing te plaatsen, zorgt u ervoor dat deze ideaal genivelleerd is. Boor vier gaten en plaats de pluggen. Plaats vervolgens de meegeleverde bevestigingsschroeven in de gaten. Scharnier de plaatsingslipjes van de voorklep over de bovenrand van de achterplaat en duw voorzichtig de onderkant van de sirene op zijn plaats. Zet de behuizing van de sirene op zijn plaats door de bevestigingsschroef in de onderste rand van het deksel te draaien. Specicaties Noodstroom 18650 3,7 V 1800 mAh oplaadbare lithiumbatterij x 1 9 V 6F22 batterij x 1 Uitgangsstroom zonnepaneel 2000 LUX belichting ≥ 4 mA (in zonlicht) Maximale stroom bij alarm < 500 mA Afstand voor draadloze ontvangst <80m (in open veld) Voorwaarden voor goede werking: Temperatuur: -20 °C tot +55 °C Relatieve luchtvochtigheid < 80 % (geen condensatie) Maximale sirenevolume 110 dB Statische stroom < 1 mA Stand-by-tijd < 45 dagen (volledig opgeladen) Draadloze ontvangstfrequentie 433.92 MHz Materiaal behuizing PC, ABS en ANTI-UV Afmetingen (L x B x H) 309 x 230 x 79,7 mmESES Visión de conjunto del producto La sirena solar es una sirena totalmente inalámbrica que se puede instalar en accesos para automóvil, jardines y todo tipo de ubicaciones exteriores. La sirena estroboscópica funciona con pilas y se recarga a través del panel solar integrado. La señal de transmisión se envía a través de radiofrecuencias inalámbricas, lo que permite una transmisión sin cables y ofrece una mayor exibilidad en la instalación. La sirena exterior estroboscópica se puede usar como una sirena inalámbrica conectándola al panel de control y a un sistema de alarma independiente para usarla memorizando accesorios inalámbricos en la misma frecuencia. Diseño del circuito impreso
