Type product	Draadloze buitenalarm
Merk	Chuango
Model	WS-280
Voeding	12V 500mA (netadapter) + Lithium 18650 3,7V 1800mAh reserve oplaadbare batterij
Verbruik	< 350 mA in alarm, < 15 mA in stand-by
Radiobereik	< 80 m (in open veld)
Radiofrequentie	433 MHz
Geluidsvolume	105 dB maximaal
Beschermingsgraad	IP54
Behuizingsmateriaal	PC+ABS anti-UV
Bedrijfstemperatuur	0°C tot +55°C
Vochtigheid	< 80% zonder condensatie
Batterijduur stand-by	< 7 dagen
Hoofdfuncties	Sirene met stroboscoop, draadloze verbinding met alarmcentrale of zelfstandige werking, aansluitklemmen voor bedrade detectoren, sabotagecontact, in-/uitschakelmodi, installatiemodus
Veiligheid	Geïntegreerd sabotagecontact, alarm geactiveerd door detectoren
Onderhoud	Reinigen met een zachte, droge doek. Vermijd oplosmiddelen.
Reserveonderdelen	Oplaadbare 18650 batterij (vervangbaar), jumper voor volumen/duratie-instelling

Veelgestelde vragen - WS-280 Chuango

Hoe de sirene met het bedieningspaneel verbinden?

Druk 0,5 seconde op de aanleerknop van de sirene tot u een pieptoon hoort. Druk vervolgens op de SOS of Inschakelen-knop van het bedieningspaneel (of via de app). Een pieptoon bevestigt de verbinding. Zorg dat er geen andere detectoren worden geactiveerd tijdens het koppelen.

Hoe de sirene in zelfstandige modus gebruiken?

De sirene kan zonder bedieningspaneel werken. Sluit deze rechtstreeks aan op draadloze detectoren (afstandsbediening, deurcontact, PIR-detector) door op de aanleerknop te drukken en vervolgens het accessoire te activeren. De sirene klinkt en de stroboscoop gaat aan bij een inbraak.

Hoe het volume van het alarm instellen?

Open de sirene en zoek de jumper voor volume-instelling op de printplaat. Plaats deze naar wens. Het standaardvolume is het hoogst. Opmerking: zelfs in stille modus klinkt een piep bij in- en uitschakelen.

Hoe de alarmduur instellen?

Stel op de printplaat de jumper voor duurinstelling in. De standaardduur is fabrieksingesteld. Raadpleeg de handleiding voor exacte posities.

Wat te doen als de sirene niet aangaat?

Controleer de netvoeding (12V 500mA) en de reservebatterij. Zorg dat de lithium 18650 batterij correct is geplaatst en opgeladen. Controleer ook de zekering (indien aanwezig). Als het probleem aanhoudt, neem contact op met de ondersteuning.

Hoe de reservebatterij vervangen?

Demonteer de sirene van de muur en open de behuizing. De batterij is een Lithium 18650 van 3,7V / 1800 mAh. Koppel de oude batterij los en vervang deze door een identieke nieuwe. Let op de polariteit. Sluit zorgvuldig af.

Hoe de sirene buiten installeren?

Gebruik de meegeleverde boormal om gaten te boren. Bevestig de muurbeugel met schroeven. Monteer de sirene en draai de schroeven vast. Zorg dat het sabotagecontact goed op zijn plaats zit. Schakel over naar de installatiemodus voordat u deze aanraakt om valse alarmen te voorkomen.

Wat betekent het knipperen van de indicatielampjes?

In ingeschakelde modus knippert het lampje elke 5 seconden eenmaal. In uitgeschakelde modus geen indicatie. Als er een alarm heeft plaatsgevonden en het systeem niet is uitgeschakeld, knippert het lampje gedurende 2 uur elke 2 seconden.

Hoe de sirene loskoppelen van een bedieningspaneel?

Houd de aanleerknop van de sirene ingedrukt tot u 2 pieptonen hoort. Hiermee wordt de sirene losgekoppeld van het bedieningspaneel. U kunt hem vervolgens aan een ander systeem koppelen.

Hoe een nieuw accessoire toevoegen zonder de sirene te demonteren?

Zet de sirene in installatiemodus (druk 3 keer op Uitschakelen). Druk vervolgens op de afstandsbediening 3 keer op Thuis-modus. De sirene geeft een lange piep en gaat 15 seconden in verbindingsmodus. Activeer het te koppelen accessoire.

GEBRUIKSAANWIJZING WS-280 Chuango

De draadloze flitslicht/sirene voor buiten is bedoeld om indringers af te schrikken door sirenegeluid, zodra het een draadloos signal ontvangt van het aangesloten bedieningsspaneel of van de sensoren. Om het aftschrikwekkende efect te versterken, kannen er Meerdere draadloze flitslicht/sirenes worden aangesloten op hetzelfde bedieningsspaneel. Als de sirene als accessoire op het paneel is aangesloten, za deze een geluidssignal toen gaan de LED-lampen knipperen, zodra het system wordt geactiveerd. Als de sirene is aangesloten op accessoires zoals een afstandsbediening, een deur-/raamcontact, PIR-bewegingsmelder enz. za deze een geluidssignal toen gaan de LED-lampen knipperen, zodra het system wordt geactiveerd.

Productoverzicht

Vooranzicht

Status LED-indicatie

Status LED
Alarm aan/thuismodus Flitst één keer per 5 seconden
Alarm uit Geen lichtindicatie
Geen alarm uit-functionie na alarm	Flitst eenmaal per 2 seconden gedurende 2uur

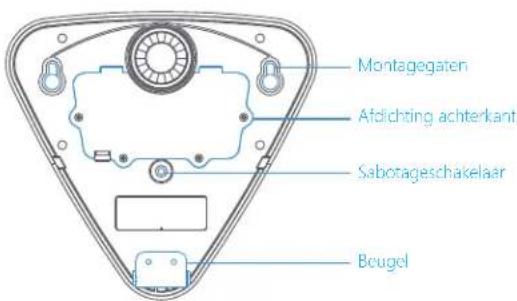

Achteraanzicht

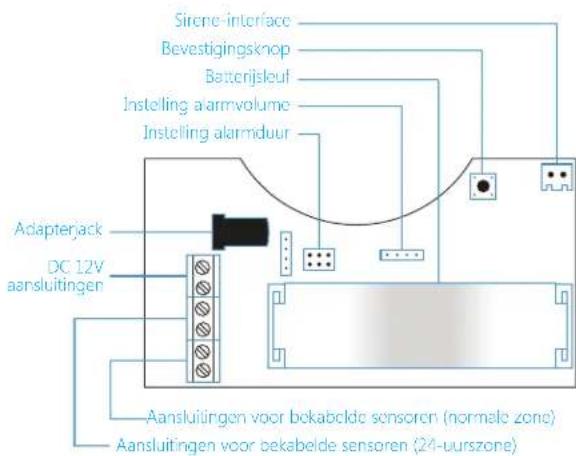

Overzicht binnenNZijde

Installingen van de jumper

Stel het alarmvolume en de alarmduur op de printplaat als voigt in.

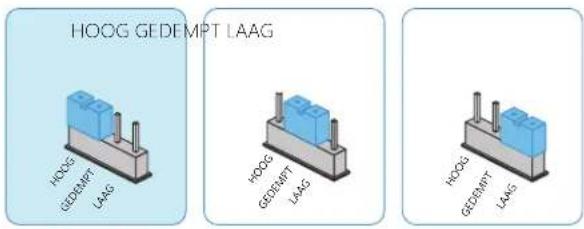

Installing alarmvolume

Standaardinsteling

Let op: Als de sirene op het controlepaneel is aangesloten, za hij op het vooraf ingestelde volume een geluidesignaal laten horen, zelfs als het bedieningspaneel op gedemt staat ingesteld. Dit is om de buren te waarschuwen en inoraak te voorkomen. Als het bedieningspaneel op gedemt alarm aan/alarmuit staat ingesteld, za de sirene geuidoos aan/-uitgezet worden. Wonneer de sirene is ingesteld op dempmodus, blijven er nog wel tonen klinken bij het in-/uitschakein.

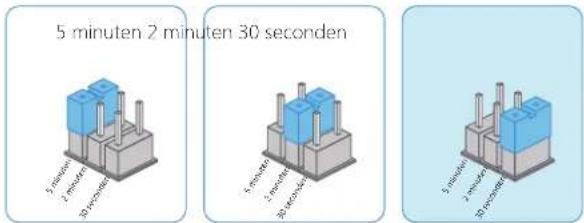

Instelling alarmduur

Standaardinstelling

Werking als draadloze sirene

Wanner hij als een draadloze sirene werk,要去 hij eerst met het draadloze bedieningspaneel worden verbonden. Als het bedieningspaneel alarm geegt, geegt deze een geluidssignaal en hetlicht flist om de indringers af te schrijken:

Verbinden met het bedieningspaneel

Druk 0,5 seconde op de bevestigingsknop. De sirene piept en komt in de verbindingsstatus. Druk op [SOS] of op

[Alarm aan fop het paneel (of druk op de inschakelknop in de app als het paneel geen knop heeft). De draadloze sirene en het bedieningspaneel zijn succesvol verbonden na een pieptoon van de sirene.

Let op: Zodra de sirene in de verbindingsstatus is, drukt u op opnieuw op de bevestigingsknop om af te sluiten. Fen pleptoan van de sirene za te haren zich. Activoor bij het aansluiten op het contropcancol goon andere sensoren om verstoring te voorkommen.

Ontkoppeling

Houd om de sirene en het bedieningsspaneel los te koppelen de bevestigingsknop ingedrukt tot er 2 pieptonen klinken.

Werking als zelfstandig alarmpaneel

Als hij als een zichstandig alarmpaneel werkst,要去 het vooraf met draadloze of bekabelde sensoren worden verbonden. Wanner er inbraak wordt gedetecteerd, geeft deze een geluidssignal en hetlicht flitst om indringers af te schrikken.

Verbinden met een accessoore: druk op de bevestigingsknop op de sirene en activeer eenmaal de accessoire. De verbinding is succesvol nadat de sirene een pieptoon laat horen.

Aansluitingen voor de bekabeling

De sirene heeft aansluitingen voor de voeding en bekabelde sensoren. Sluit de voeding of de bekabelde sensoren aan op de draadaansluitingen. Zorg voor het juiste anderscheidussen positieve en negatieve aansluitingen.

-DC12V + 24-ZONE ZONE

Voeding: DC 12V ingang

Zone (normale zone-modus): Zodra de sensor in de normale zone-modus worden geactiveerd, za het systeme direct alarm slaan.

24-zone (modus 24-urs-zone): Zodra de sensor in de 24-urszone wordt geactiveerd, zal het systeme direct alarm slaan, ongeacht in welke status het systeme verkeert. In de 24-urs-zone worden de rookmelder, het gasalarm en de IR-stralen opgenomen.

Installatiemodus

De installmentemodus is bedoeld voor gebruikers om de sirene zonder de sabotageschakelaar te activeren te+kunnen demonteren of monteren. Dus om andere mensen Niet te storen.

Druk drie keer ache ter elkaar op de [Alarm uit -knop op de afstandsbediening en de sirene gaat in de installationemodus na een lange pieptoon. Elke activering van een sensor of sabotageschakelaarijdens de installationemodus leidt Niet tot het algaan van de sirene, maar za 3 pieptonen lately horen.
Druk op de [Alarm aan -knop. De sirene za dan de installationemodus verlaten na een lange pieptoon. Of de sirene za de verbindingssstatus verlaten als er binnen 10 minutes geen functie worden uitgevoerd.

Opmerking: Het is ook möglichk om de sabotageknop 7 koer acheter elkaar in te drukken om in instalatie modus te gaan.

NLNL

Installation

Rond de systeeminstellingen af op de printplaat en schakel de installment-modus in voor de installment.

Houd het papier voor de positionering op de juiste plaats, plag de waterpas op het papier om de positie te controleren en aan te passen.
Zet vast met twee schroeven in de bovenste schroefgaten.
3 Monteer de beugel in de onderste schroefgaten en zet vast met schroeven.
Haal het papier voor de positinering weg.
Monteer de sirene aan de muur, draai de schroef vast en zorg ervoor dat de sirene goed is gespositioneerd.

Ga in de verbindingsstatus via de afstandsbediening

Deze functie is bedoeld voor gebruikers om{nieuw aangeschafte accessoires aan te sluiten zonder de demontage van de sirene van de muur.

Als de sirene in de installatione-modus is, druk drie keer continu op [Thuis alarm aan 1op de afstandsbediening. De sirene gaat over op de verbindingsstatus na een lange pieptoon. De sirene za de verbindingsstatus verlaten als er binnen 15 seconden geen bewerking worden utgevoerd.

Specifications

Stroomvoorziening:DC12V500mA

Back-up batterij:

186503,7V 1800 mAh oplaadbare lithiumbatterij

Maximale stroombjalarm: < 350mA

Stroomverbruik statisch: < 15mA

Afstand voor draadloze ontvangst: < 80m (in open veld)

Voorwaarden voor goede werkking:

Temperatuur: 0°C tot +55°C

Relatieve vochtigheid: < 80% (geen condensatie)

Maximale sirenevolume:105 dB

Batterij stand-by-tijd: < 7 dagen
