PIR-926 - Bewegingsdetector Chuango - Gratis gebruiksaanwijzing en handleiding

Producttype	Bewegingsdetector
Merk	Chuango
Model	PIR-926
Detectietechnologieën	Passief infrarood en microgolf
Detectiebereik	8 m
Detectiehoek	110°
Radiofrequentie	433 MHz
Draadloze transmissieafstand	< 80 m (in open gebied)
Voeding	Oplaadbare lithiumbatterij 18650 3,7 V 1800 mAh + zonnepaneel
Stand-by stroomverbruik	< 0,16 mA
Uitgangsstroom zonnepaneel	≥ 4 mA bij 2000 lux
Stand-by duur	< 150 dagen
Bedrijfsmodi	Test (10 s) en Energiebesparing (5 min)
Instelling microgolfgevoeligheid	Hoog, Gemiddeld, Laag
Zones	Normaal, Thuis, 24 u
Beschermingsgraad	IP65
Behuizingsmateriaal	PC + ABS + Anti-UV
Afmetingen detector	186 x 200 x 125 mm
Afmetingen beugel	58 x 58 x 120 mm
Bedrijfstemperatuur	-20°C tot 55°C
Relatieve luchtvochtigheid	< 90% (niet condenserend)
Sabotagecontact	Ja
Zelfdiagnose	Ja (1 minuut na inschakelen)

Veelgestelde vragen - PIR-926 Chuango

Hoe installeer ik de Chuango PIR-926 detector?

Scheid de basis en de montageplaat. Bevestig de basis op 2 m hoogte, op een zonnige plek. Monteer de detector op de plaat en stel de hoek in. Vermijd obstakels en huisdieren. Aanbevolen installatie buitenshuis.

Wat is het detectiebereik van de PIR-926?

Het detectiebereik is 8 meter met een hoek van 110 graden. De detector is gevoeliger voor dwarsbewegingen dan voor verticale bewegingen.

Wat betekenen de indicatorlampjes van de detector?

Rode en oranje lampjes knipperen continu: zelfdiagnose (1 min). Rood lampje knippert eenmaal: infrarooddetectie. Oranje lampje knippert eenmaal: microgolfdetectie. Beide knipperen tegelijk: alarm verzonden. Rood lampje knippert 3 keer om de 12 seconden: batterij bijna leeg.

Hoe verbind ik de detector met een alarmcentrale?

Zorg ervoor dat de centrale in de koppelingsmodus staat. Activeer de detector door in de zone te bewegen. Als de centrale een geluidssignaal geeft, is de verbinding gelukt. Schakel het systeem in en test opnieuw.

Hoe stel ik de bedrijfsmodus in?

Open de detector en stel de jumper 'Bedrijfsmodusinstelling' in: stand 10 s voor de testmodus (standaard), stand 5 min voor de energiebesparingsmodus. De energiebesparingsmodus wordt aanbevolen voor dagelijks gebruik.

Hoe wijzig ik de microgolfgevoeligheid?

Open de detector en stel de jumper 'Instelling microgolfgevoeligheid' in op HOOG, GEMIDDELD of LAAG. De standaardinstelling is GEMIDDELD.

Hoe bespaar ik de batterij van de detector?

Gebruik de energiebesparingsmodus (jumper op 5 min). Plaats de detector op een zonnige plek voor optimale zonne-oplading. Vermijd belemmeringen van het zonnepaneel.

Wat te doen bij valse alarmen?

Controleer de locatie: vermijd obstakels, huisdieren, warmte- of windbronnen. Verlaag de microgolfgevoeligheid indien nodig. Zorg ervoor dat de detector op 2 m hoogte is geplaatst.

Kan ik deze detector buitenshuis gebruiken?

Ja, de behuizing van PC+ABS anti-UV en de IP65-classificatie maken het waterdicht voor buitengebruik. Zorg dat u het installeert op een zonnige plek om de batterij op te laden.

Wat is de levensduur van de batterij?

De oplaadbare batterij 18650 biedt een stand-by autonomie van minder dan 150 dagen. De werkelijke duur hangt af van de zonneschijn en de detectiefrequentie. Het zonnepaneel laadt de batterij overdag op.

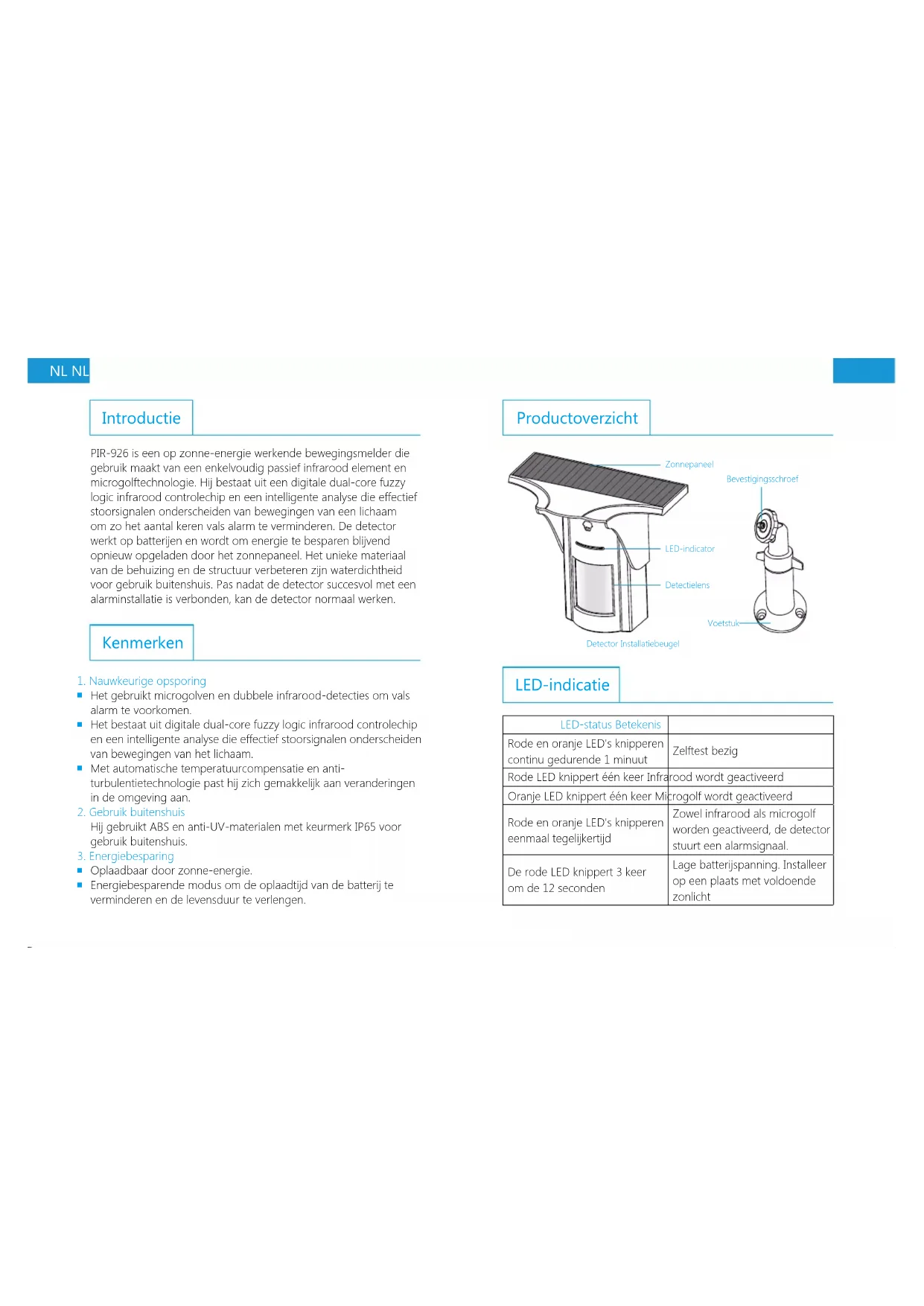

GEBRUIKSAANWIJZING PIR-926 Chuango

PIR-926 is een op zonne-energie werkende bewegingsmelder die gebruik maakt van een enkelvoudig passief infrarood element en microgolfftechnologie. Hij bestaat uit een digitale dual-core fuzzy logic infrarood controlechip en een intelligente analyse die effectief stoorsignalen onderscheiden van bewegingen van een lichaam om zo het aantal keren vals alarm te verminderen. De detector werkt op batterijen en wordt om energie te besparen blijvend opnieuw opgeladen door het zonnepaneel. Het unieke materiaal van de behuizing en de structuur verbeteren zijn waterdichtheid voor gebruik buitenshuis. Pas nadat de detector succesvol met een alarminstallatie is verbonden, kan de detector normaal werken.

Kenmerken

1. Nauwkeurige opsporing

2. Het gebruikt microgolven en dubbele infrarood-detecties om vals alarm te voorkomen.

3. Het bestaat uit digitale dual-core fuzzy logic infrarood controlechip en een intelligente analyse die effectief stoorsignalen onderscheiden van bewegingen van het lichaam.
4. Met automatische temperatuurcompensatie en anti-turbulentietechnologie past hij zich gemakkelijk aan veranderingen in de omgeving aan.
5. Gebruik buitenshuis Hij gebruikt ABS en anti-UV-materialen met keurmerk IP65 voor gebruik buitenshuis.
6. Energiebesparing
7. Oplaadbaar door zonne-energie.
8. Energiebesparende modus om de oplaadtijd van de batterij te verminderen en de levensduur te verlengen.

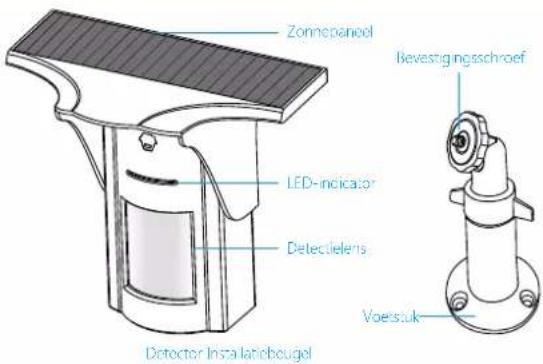

Productoverzicht

Zonnepanel LED-indicator Detectielen Detector Installanebougel Bevestigingschroef Voersuk

LED-indicatie

LED-status Betekenis
Rode en oranje LED's knipperen continu gedurende 1 minuut	Zelftest bezig
Rode LED knippert één keer Infra	rood wordt geactiveerd
Oranje LED knippert één keer Microgolf wordt geactiveerd
Rode en oranje LED's knipperen eenmaal tegelijkertijd	Zowel infrarood als microgolf worden geactiveerd, de detector stuurt een alarmsignaal.
De rode LED knippert 3 keer om de 12 seconden	Lage batterijspanning. Installeer op een plaats met voldoende zonlicht

NL NL

Overzicht binnenzijde

① I/O Asin/Off ② Inselling workingsmocus ③ Sable-ij ④ Aarpassing gevoeligneid microgolf ⑤ Sabotgeschakelaar ⑥ Inselling van dc zoncromodus

1. LED-opties: AAN/UIT (standaardinstelling is AAN).
2. Opties voor de werkingsmodus: 10s = Testmodus, 5min = Energiebesparende modus (standaardinstelling is testmodus).
3. Batterij: Eén 18650 oplaadbare lithiumbatterij.
4. Opties voor de aanpassing van de gevoeligheid van de microgolf: HOOG, GEMIDDELD, LAAG (standaardinstelling is gemiddeld).
5. Sabotageschakelaar: Als de behuizing in werkingsmodus wordt geopend, zal de detector een alarmsignaal zenden.
6. Zonemodus opties: Normale zone, thuiszone, 24-uurs-zone (standaardinstelling is normaal zone).
   U kunt op de volgende manier de zonemodus van deze detector wijzigen: Open de achterklep van de detector, wijzig de matrix van jumpers naar de overeenkomstige positie als hieronder:

Home Mode Zone

Normal Zone

24-H Zone

Normale zone: Wanneer het systeem is ingeschakeld in de normale of in de thuismodus, zal de detector, als deze is ingesteld op de normale zone, een alarmsignaal uitzenden, zodra inbraak wordt gedetecteerd.

Thuiszone: In de thuismodus wordt de detector die is ingesteld op de thuiszone uitgeschakeld.

24-uurs-zone: De detector die is ingesteld op de 24-uurs-zone zal een alarmsignaal uitzenden, zodra een inbraak wordt gedetecteerd, ongeacht of het systeem is in- of uitgeschakeld.

Detectierange

Selectie werkingsmodus

Nadat de batterij is opgeladen, zal de detector 1 minuut een zelftest uitvoeren, waarbij de rode en oranje LED's continu knipperen. Daarna begint het te werken volgens de ingestelde werkingsmodus.

NL NL

Testmodus (standaardinstelling): De detector detecteert elke 10 seconden een keer.

Energiebesparende modus: De detector komt eerst in een testmodus van 5 minuten en schakelt dan over op de energiebesparende modus.

Als de detector binnen 5 minuten twee keer bewegingen detecteert, gaat hij automatisch in de slaapstand. Als er geen beweging wordt gedetecteerd in de daarop volgende 5 minuten, zal het overschakelen van de slaapstand naar de alarm-modus. Zolang er telkens binnen 5 minuten een beweging wordt gedetecteerd, zal de duur van de energiebesparende modus worden verlengd.

Let op: Er wordt voor dagelijks gebruik geadvisoord de detector in de energiebesparende modus in te stellen om energie te besparen.

Test

Verwijder de activeringsstrook van de batterij. Nadat de rode en oranje LED's gedurende 1 minuut hebben geflitst, start de werkingsmodus. Zet daarna de detector op een plank, loop binnen het detectiebereik van links naar rechts (of van rechts naar links)

om hem te activeren. Dan zullen de rode en oranje LED's één keer knipperen. Dit geeft aan dat de melder goed werkt.

Installatie en opmerkingen

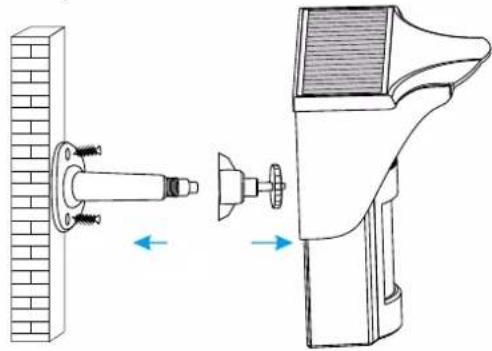

Installatiestappen:

1. Maak de bevestigingsbeugel en voetstuk los van elkaar.
2. Bevestig het voetstuk op de juiste plaats (zie opmerkingen).
3. Zet de detector aan de bevestigingsbeugel vast.
4. Zet de bevestigingsbeugel aan het voetstuk vast and pas hem aan voor de juiste detectiehoek.

1. Geadviseerd wordt de detector op een hoogte van 2 meter boven de grond te monteren.
2. De detector is gevoeliger voor kruislingse bewegingen dan voor verticale bewegingen, dus wordt geadviseerd om deze verticaal op

NL NL

de looprichting van de mensen te monteren.

1. Gelieve te voorkomen dat grote voorwerpen die de detectie kunnen beïnvloeden zich vóór de detector bevinden.
2. Vermijd om vals alarm te voorkomen alle situaties, waarin huisdieren eroverheen kunnen klimmen.
3. Omdat de detector op zonne energie werkt, dient u hem te installeren op een plek waar voldoende zonlicht is gewaarborgd.

Verbinden met het bedieningspaneel

Zorg ervoor dat het bedieningspaneel in de koppelmodus staat, activeer de detector, zodat hij een alarmsignaal uitzendt en het bedieningspaneel een pieptoon geeft. Dit betekent dat de verbinding is geslaagd. Schakel het systeem in, activeer de detector

opnieuw en de sirene van het bedieningspaneel zal loeien om te bevestigen dat de verbinding succesvol is.

Specifications

Stroomvoorziening:

18650 3,7 V 1800 mAh oplaadbare lithiumbatterij

Stand-by stroom: < 0,16 mA

Zonnepaneel uitgangsstroom: Lichtsterkte 2000 LX ≥ 4 mA

Batterij stand-by-tijd: < 150 dagen

Detectiebereik: 8 m/110°

Draadloos zendbereik: <80 m (in open veld)

Radiofrequentie: 433 MHz

ERP (dBm) : -2.94

Voorwaarden voor goede werking:

Temperatuur: -20°C tot + 55°C

Relatieve vochtigheid: < 90% (geen condensatie)

Materiaal behuizing: PC, ABS en ANTI-UV

Afmetingen detector (L x B x H): 186 x 200 x 125 mm

Beugelafmetingen (L x B x H): 58 x 58 x 120 mm
